Schneider

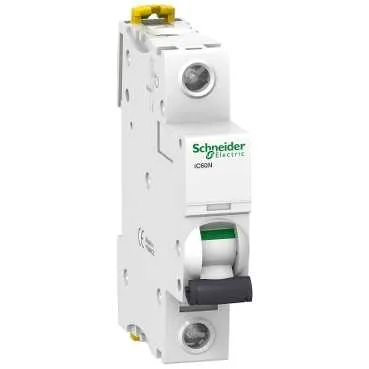

A9F74116 - Acti 9 iC60N Leistungsschalter 1P 16A Kurve C
Schneider A9F74116, Acti 9 iC60N Leistungsschalter 1P 16A Kurve C. Kategorie: Niederspannungsprodukte. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:A9F74116
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:8.90 EUR (Request a quote)
Wichtige Eigenschaften
- Geräteanwendung
- Verteilung
- Baureihe
- Acti 9
- Produkt- Oder Komponententyp
- Leitungsschutzschalter
- Produktname
- IC60
Produktbeschreibung
Der Schneider Acti 9 Serie iC60N Miniature-Schutzschalter wird in Verteilersystemen mit einer 1P Polstruktur und einer Bemessungsstromkapazität von 16 A eingesetzt. Das Produkt mit thermisch-magnetischer Auslösetechnologie der C-Kurve wird unter der Garantie von ÜÇ-EL Elektrik angeboten. Das Gerät ist für die feste Montage auf einer DIN-Schiene geeignet.
Technische Daten
| Geräteanwendung | Verteilung |
|---|---|
| Baureihe | Acti 9 |
| Produkt- Oder Komponententyp | Leitungsschutzschalter |
| Produktname | IC60 |
| Kurzbezeichnung Des Geräts | IC60N |
| Polbeschreibung | 1P |
| Anzahl Der Geschützten Pole | 1 |
| [In] Bemessungsstrom | 16 A |
| Netzwerktyp | AC, DC |
| Auslöseeinheit-Technologie | Thermisch-magnetisch |
| Auslösecharakteristik | C |
| Ausschaltvermögen | 6000 A Icn gemäß Norm EN 60898-1 - 230 V AC 50/60 Hz, 10 kA Icu gemäß Norm EN 60947-2 - 220...240 V AC 50/60 Hz, 10 kA Icu gemäß Norm IEC 60947-2 - 220...240 V AC 50/60 Hz, 36 kA Icu gemäß Norm EN 60947-2 - 12...60 V AC 50/60 Hz, 36 kA Icu gemäß Norm IEC 60947-2 - 12...60 V AC 50/60 Hz, 6000 A Icn gemäß Norm IEC 60898-1 - 230 V AC 50/60 Hz, 20 kA Icu |
| Gebrauchskategorie | Kategorie A EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2, Kategorie A gemäß Norm IEC 60947-2 |
| Eignung Für Trennfunktion | Ja gemäß Norm EN 60947-2, Ja gemäß Norm IEC 60947-2, Ja gemäß Norm EN 60898-1, Ja gemäß Norm IEC 60898-1 |
| Normen | EN 60898-1, EN 60947-2, IEC 60898-1, IEC 60947-2 |
| Netzwerkfrequenz | 50/60 Hz |
| Magnetischer Auslösegrenzwert | 8 x In +/- % 20 |
| [Ics] Bemessungsbetriebsausschaltvermögen | 6000 A 100 % x Icu gemäß Norm EN 60898-1 - 230 V AC 50/60 Hz, 27 kA 75 % x Icu gemäß Norm EN 60947-2 - 12...60 V AC 50/60 Hz, 7,5 kA 75 % x Icu gemäß Norm EN 60947-2 - 220...240 V AC 50/60 Hz, 27 kA 75 % x Icu gemäß Norm IEC 60947-2 - 12...60 V AC 50/60 Hz, 7,5 kA 75 % x Icu gemäß Norm IEC 60947-2 - 220...240 V AC 50/60 Hz, 15 kA 75 % x Icu gemäß Norm st |
| Begrenzungsklasse | 3 gemäß Norm EN 60898-1, 3 gemäß Norm IEC 60898-1 |
| [Ui] Bemessungsisolationsspannung | 500 V AC 50/60 Hz gemäß Norm IEC 60947-2, 500 V AC 50/60 Hz gemäß Norm EN 60947-2 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV gemäß Norm EN 60947-2, 6 kV gemäß Norm IEC 60947-2 |
| Kontaktstellungsanzeige | Ja |
| Steuerungsart | Knebel |
| Lokale Signalisierung | Auslöseanzeige |
| Montagemodus | Fester |
| Montagehalterung | DIN-Schiene |
| Kompatibilität Des Phasenschienen-Verteilerblocks | JA oben oder unten |
| 9 Mm Teilungseinheiten | 2 |
| Höhe | 85 mm |
| Breite | 18 mm |
| Tiefe | 78.5 mm |
| Produktgewicht | 0.215 kg |
| Farbe | Weiß |
| Mechanische Lebensdauer | 20000 cycles |
| Elektrische Lebensdauer | 10000 cycles |
| Anschlüsse - Klemmen | Einzelne Klemme, oben oder unten starrer Leiter 1...25 mm² max, Einzelne Klemme, oben oder unten flexibler Leiter 1...16 mm² max |
| Abisolierlänge Der Drähte | 14 mm oben oder unten |
| Anzugsmoment | 2 N.m oben oder unten |
| Erdschlussschutz | Keine |
| Schutzart IP | IP20 gemäß Norm EN 60529, IP20 gemäß Norm IEC 60529 |
| Verschmutzungsgrad | 3 gemäß Norm EN 60947-2, 3 gemäß Norm IEC 60947-2 |
| Überspannungskategorie | IV |
| Tropenbeständigkeit | 2 gemäß Norm IEC 60068-1 |
| Relative Luftfeuchtigkeit | 95 % ( 55 °C ) |
| Aufstellungshöhe | 0...2000 m |
| Umgebungstemperatur Bei Betrieb | -35...70 °C |
| Umgebungstemperatur Bei Lagerung | -40...85 °C |
| Status Nachhaltiges Angebot | Green Premium Produkt |
| ROHS | Konform - ab 1001 - Konformitätserklärung von Schneider Electric |
| REACH | Referenz enthält keine SVHC über dem Schwellenwert |
| Umweltprofil Des Produkts | Verfügbar |
| Produkt-End-of-Life-Anweisungen | Keine speziellen Recyclingvorgänge erforderlich |
