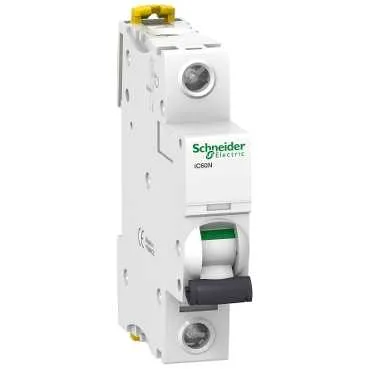

Schneider A9F74170 Acti 9 IC60N Leitungsschutzschalter
Schneider A9F74170, Schneider Acti 9 IC60N Leitungsschutzschalter. Kategorie: Niederspannungsprodukte. Auf Lager.
- Referenz:A9F74170
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Lager (27 Stk.) ✅
- Preis:20.90 EUR (Request a quote)
Wichtige Eigenschaften
- Geräteanwendung
- Verteilung
- Baureihe
- Acti 9
- Produkt Oder Komponententyp
- Leitungsschutzschalter
- Produktname
- IC60
Produktbeschreibung
Der von ÜÇ-EL Elektrik bereitgestellte Leitungsschutzschalter der Serie Acti 9 von Schneider mit der Referenz A9F74170 ist für den Einsatz in Verteilanwendungen hergestellt. Dieses thermisch-magnetisch geschützte Gerät mit einer 1P-Polstruktur und einem Bemessungsstrom von 0.5 A ist für die DIN-Schienenmontage geeignet. Das Modell mit weißem Gehäuse und NF-Qualitätskennzeichnung wird mit Abmessungen von 85 mm Höhe und 18 mm Breite angeboten.
Technische Daten
| Geräteanwendung | Verteilung |
|---|---|
| Baureihe | Acti 9 |
| Produkt Oder Komponententyp | Leitungsschutzschalter |
| Produktname | IC60 |
| Gerätekurzzeichen | IC60N |
| Polbeschreibung | 1P |
| Anzahl Der Geschützten Pole | 1 |
| [In] Bemessungsstrom | 0.5 A |
| Netzwerktyp | AC, DC |
| Auslösetechnik | Thermisch-magnetisch |
| Kurvencode | C |
| Ausschaltvermögen | 50 kA Icu konform mit Norm IEC 60947-2 - 220...240 V AC 50/60 Hz, 6000 A Icn konform mit Norm EN 60898-1 - 230 V AC 50/60 Hz, 50 kA Icu konform mit Norm EN 60947-2 - 12...60 V AC 50/60 Hz, 50 kA Icu konform mit Norm EN 60947-2 - 220...240 V AC 50/60 Hz, 50 kA Icu konform mit Norm IEC 60947-2 - 12...60 V AC 50/60 Hz, 6000 A Icn konform mit Norm IEC 60898-1 - 230 V AC 50/60 Hz, 50 kA Icu |
| Gebrauchskategorie | Kategorie A konform mit Norm EN 60947-2, Kategorie A konform mit Norm IEC 60947-2 |
| Eignung Für Trennfunktion | Ja konform mit Norm EN 60947-2, Ja konform mit Norm IEC 60947-2, Ja konform mit Norm EN 60898-1, Ja konform mit Norm IEC 60898-1 |
| Normen | EN 60898-1, EN 60947-2, IEC 60898-1, IEC 60947-2 |
| Qualitätszeichen | NF |
| Netzfrequenz | 50/60 Hz |
| Magnetische Auslösegrenze | 8 x In +/- 20 % |
| [Ics] Bemessungsbetriebsausschaltvermögen | 6000 A 100 % x Icu konform mit Norm EN 60898-1 - 230 V AC 50/60 Hz, 50 kA 100 % x Icu konform mit Norm EN 60947-2 - 12...60 V AC 50/60 Hz, 50 kA 100 % x Icu konform mit Norm EN 60947-2 - 220...240 V AC 50/60 Hz, 50 kA 100 % x Icu konform mit Norm IEC 60947-2 - 12...60 V AC 50/60 Hz, 50 kA 100 % x Icu konform mit Norm IEC 60947-2 - 220...240 V AC 50/60 Hz, 50 kA 100 % x Icu |
| Strombegrenzungsklasse | 3 konform mit Norm EN 60898-1, 3 konform mit Norm IEC 60898-1 |
| [Ui] Bemessungsisolationsspannung | 500 V AC 50/60 Hz konform mit Norm IEC 60947-2, 500 V AC 50/60 Hz konform mit Norm EN 60947-2 |
| [Uimp] Bemessungsstoßspannungsfestigkeit | 6 kV konform mit Norm EN 60947-2, 6 kV konform mit Norm IEC 60947-2 |
| Kontaktstellungsanzeige | Ja |
| Steuerungsart | Kipphebel |
| Lokale Signalisierung | Auslöseanzeige |
| Montageart | Feste |
| Montagehalterung | DIN-Schiene |
| Kompatibilität Von Kamm-Sammelschienen-Verteilerblöcken | JA oben oder unten |
| 9 Mm Rastereinheiten | 2 |
| Höhe | 85 mm |
| Breite | 18 mm |
| Tiefe | 78.5 mm |
| Produktgewicht | 0.215 kg |
| Farbe | Weiß |
| Mechanische Lebensdauer | 20000 cycles |
| Elektrische Lebensdauer | 10000 cycles |
| Anschlüsse - Klemmen | Einzeltachse, oben oder unten starre Kabel 1...25 mm² max, Einzeltachse, oben oder unten flexible Kabel 1...16 mm² max |
| Abisolierlänge Der Drähte | 14 mm oben oder unten |
| Anzugsmoment | 2 N.m oben oder unten |
| Fehlerstromschutz | Keine |
| Schutzart (IP) | IP20 konform mit Norm EN 60529, IP20 konform mit Norm IEC 60529 |
| Verschmutzungsgrad | 3 konform mit Norm EN 60947-2, 3 konform mit Norm IEC 60947-2 |
| Überspannungskategorie | IV |
| Tropenbeständigkeit | 2 konform mit Norm IEC 60068-1 |
| Relative Luftfeuchtigkeit | 95 % ( 55 °C ) |
| Aufstellhöhe | 0...2000 m |
| Umgebungstemperatur Bei Betrieb | -35...70 °C |
| Umgebungstemperatur Bei Lagerung | -40...85 °C |
| Status Nachhaltiges Angebot | Green Premium Produkt |
| ROHS | Konform - seit 1001 - Schneider Electric Konformitätserklärung |
| REACH | Enthält kein SVHC über dem Schwellenwert |
| Umweltprofil Des Produkts | Verfügbar |
| Anweisungen Zum Lebensdauerende | Keine speziellen Recyclingvorgänge erforderlich |
