Schneider A9F74301 Acti 9 IC60N Leitungsschutzschalter
Schneider A9F74301, Schneider Acti 9 IC60N Leitungsschutzschalter. Kategorie: Niederspannungsprodukte. Auf Lager.
- Referenz:A9F74301
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Lager (4 Stk.) ✅
- Preis:46.30 EUR (Request a quote)
Wichtige Eigenschaften
- Geräteanwendung
- Verteilung
- Reihe
- Acti 9
- Produkt Oder Komponententyp
- Leitungsschutzschalter
- Produktname
- IC60
Produktbeschreibung

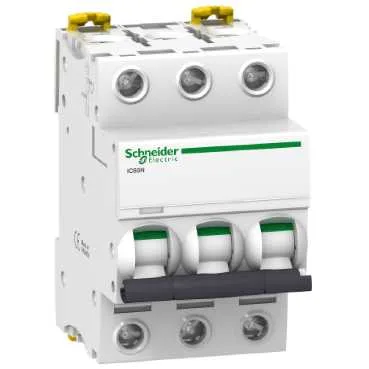

Der von ÜÇ-EL Elektrik angebotene Acti 9 Mini-Leistungsschalter der Marke Schneider mit der Referenz A9F74301 ist für Verteileranwendungen konzipiert. Dieses thermomagnetisch geschützte Gerät mit einer 3P-Polstruktur und einem Nennstrom von 1 A wird fest auf eine Hutschiene montiert. Das weiße Produkt mit NF-Qualitätskennzeichnung wird mit Abmessungen von 85 mm Höhe und 54 mm Breite angeboten.
Technische Daten
| Geräteanwendung | Verteilung |
|---|---|
| Reihe | Acti 9 |
| Produkt Oder Komponententyp | Leitungsschutzschalter |
| Produktname | IC60 |
| Gerätekurzzeichen | IC60N |
| Polbeschreibung | 3P |
| Anzahl Der Geschützten Pole | 3 |
| [In] Bemessungsstrom | 1 A |
| Netzwerktyp | AC, DC |
| Auslösetechnologie | Thermomagnetisch |
| Auslösecharakteristik | C |
| Ausschaltvermögen | 50 kA Icu konform mit Norm IEC 60947-2 - 220...240 V AC 50/60 Hz, 50 kA Icu konform mit Norm IEC 60947-2 - 380...415 V AC 50/60 Hz, 6000 A Icn konform mit Norm EN 60898-1 - 400 V AC 50/60 Hz, 50 kA Icu konform mit Norm EN 60947-2 - 220...240 V AC 50/60 Hz, 50 kA Icu konform mit Norm EN 60947-2 - 380...415 V AC 50/60 Hz, 6000 A Icn konform mit Norm IEC 60898-1 - 400 V AC 50/60 Hz, 25 kA |
| Gebrauchskategorie | Kategorie A konform mit Norm EN 60947-2, Kategorie A konform mit Norm IEC 60947-2 |
| Eignung Für Trennfunktion | Ja konform mit Norm EN 60947-2, Ja konform mit Norm IEC 60947-2, Ja konform mit Norm EN 60898-1, Ja konform mit Norm IEC 60898-1 |
| Normen | EN 60898-1, EN 60947-2, IEC 60898-1, IEC 60947-2 |
| Qualitätszeichen | NF |
| Netzfrequenz | 50/60 Hz |
| Magnetischer Auslösegrenzwert | 8 x In +/- 20 % |
| [Ics] Bemessungsbetriebsausschaltvermögen | 6000 A 100 % x Icu konform mit Norm EN 60898-1 - 400 V AC 50/60 Hz, 50 kA 100 % x Icu konform mit Norm EN 60947-2 - 220...240 V AC 50/60 Hz, 50 kA 100 % x Icu konform mit Norm IEC 60947-2 - 220...240 V AC 50/60 Hz, 50 kA 100 % x Icu konform mit Norm EN 60947-2 - 380...415 V AC 50/60 Hz, 25 kA 100 % x Icu konform mit Norm EN 60947-2 - 440 V AC 50/60 Hz, 50 kA 100 % x Icu st |
| Begrenzungsklasse | 3 konform mit Norm EN 60898-1, 3 konform mit Norm IEC 60898-1 |
| [Ui] Bemessungsisolationsspannung | 500 V AC 50/60 Hz konform mit Norm IEC 60947-2, 500 V AC 50/60 Hz konform mit Norm EN 60947-2 |
| [Uimp] Bemessungsstoßspannungsfestigkeit | 6 kV konform mit Norm EN 60947-2, 6 kV konform mit Norm IEC 60947-2 |
| Kontaktstellungsanzeige | Ja |
| Bedientyp | Kipphebel |
| Lokale Signalisierung | Auslöseanzeige |
| Montageart | Fest |
| Montagehalterung | DIN-Schiene |
| Kompatibilität Des Phasenschienen-Verteilerblocks | JA oben oder unten |
| 9 Mm Rastereinheiten | 6 |
| Höhe | 85 mm |
| Breite | 54 mm |
| Tiefe | 78.5 mm |
| Produktgewicht | 0.375 kg |
| Farbe | Weiß |
| Mechanische Lebensdauer | 20000 cycles |
| Elektrische Lebensdauer | 10000 cycles |
| Anschlüsse - Klemmen | Einzeldrahtklemme, oben oder unten starrer Draht / starre Drähte 1...25 mm² max, Einzeldrahtklemme, oben oder unten flexibler Draht / flexible Drähte 1...16 mm² max |
| Abisolierlänge Der Drähte | 14 mm oben oder unten |
| Anzugsmoment | 2 N.m oben oder unten |
| Fehlerstromschutz | Separater Block |
| Schutzart IP | IP20 konform mit Norm EN 60529, IP20 konform mit Norm IEC 60529 |
| Verschmutzungsgrad | 3 konform mit Norm EN 60947-2, 3 konform mit Norm IEC 60947-2 |
| Überspannungskategorie | IV |
| Tropentauglichkeit | 2 konform mit Norm IEC 60068-1 |
| Relative Luftfeuchtigkeit | 95 % ( 55 °C ) |
| Aufstellhöhe | 0...2000 m |
| Umgebungstemperatur Bei Betrieb | -35...70 °C |
| Umgebungstemperatur Bei Lagerung | -40...85 °C |
| Status Nachhaltiges Angebot | Green Premium Produkt |
| ROHS | Konform - seit 1001 - Schneider Electric Konformitätserklärung |
| REACH | Enthält keine SVHC über dem Schwellenwert |
| Produktumweltprofil | Verfügbar |
| Hinweise Zur Produktentsorgung | Keine speziellen Recyclingvorgänge erforderlich |
