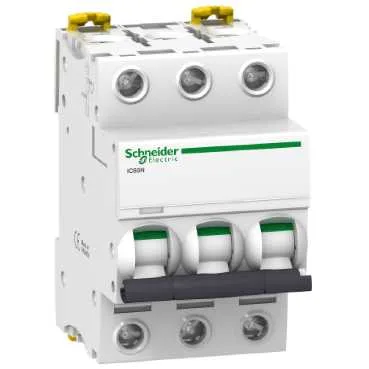

Schneider A9F74320
Schneider A9F74320, Schneider. Kategorie: Niederspannungsprodukte. Auf Lager.
- Referenz:A9F74320
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Lager (31 Stk.) ✅
- Preis:38.00 EUR (Request a quote)
Wichtige Eigenschaften
- Geräteanwendung
- Verteilung
- Baureihe
- Acti 9
- Produkt Oder Komponententyp
- Leitungsschutzschalter
- Produktname
- IC60
Produktbeschreibung
Der Acti 9 Mini-Leistungsschalter der Marke Schneider mit der Referenz A9F74320 arbeitet in Niederspannungsverteilungsanwendungen mit einer 3P-Polbeschreibung und einem Nennstrom von 20 A. Das Produkt ist mit thermomagnetischer Auslöseeinheit-Technologie ausgestattet und wird fest auf eine Hutschiene montiert. Mit der Garantie von ÜÇ-EL Elektrik erhalten Sie aktuelle Preisangebote.
Technische Daten
| Geräteanwendung | Verteilung |
|---|---|
| Baureihe | Acti 9 |
| Produkt Oder Komponententyp | Leitungsschutzschalter |
| Produktname | IC60 |
| Gerätekurzzeichen | IC60N |
| Polbeschreibung | 3P |
| Anzahl Der Geschützten Pole | 3 |
| [In] Bemessungsstrom | 20 A |
| Netzwerktyp | AC, DC |
| Auslösetechnologie | Thermisch-magnetisch |
| Kurvencode | C |
| Ausschaltvermögen | 6 kA Icu konform mit Norm IEC 60947-2 - 440 V AC 50/60 Hz, 6000 A Icn konform mit Norm EN 60898-1 - 400 V AC 50/60 Hz, 10 kA Icu konform mit Norm EN 60947-2 - 380...415 V AC 50/60 Hz, 10 kA Icu konform mit Norm IEC 60947-2 - 380...415 V AC 50/60 Hz, 20 kA Icu konform mit Norm EN 60947-2 - 220...240 V AC 50/60 Hz, 20 kA Icu konform mit Norm IEC 60947-2 - 220...240 V AC 50/60 Hz, 6 kA Ic |
| Gebrauchskategorie | Kategorie A EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2, Kategorie A konform mit Norm IEC 60947-2 |
| Trenneigenschaft | Ja konform mit Norm EN 60947-2, Ja konform mit Norm IEC 60947-2, Ja konform mit Norm EN 60898-1, Ja konform mit Norm IEC 60898-1 |
| Normen | EN 60898-1, EN 60947-2, IEC 60898-1, IEC 60947-2 |
| Netzwerffrequenz | 50/60 Hz |
| Magnetischer Auslösegrenzwert | 8 x In +/- 20 % |
| [Ics] Bemessungsbetriebsausschaltvermögen | 6000 A 100 % x Icu konform mit Norm EN 60898-1 - 400 V AC 50/60 Hz, 4,5 kA 75 % x Icu konform mit Norm IEC 60947-2 - 440 V AC 50/60 Hz, 15 kA 75 % x Icu konform mit Norm EN 60947-2 - 220...240 V AC 50/60 Hz, 7,5 kA 75 % x Icu konform mit Norm EN 60947-2 - 380...415 V AC 50/60 Hz, 4,5 kA 75 % x Icu konform mit Norm EN 60947-2 - 440 V AC 50/60 Hz, 15 kA 75 % x Icu konform mit Norm |
| Begrenzungsklasse | 3 konform mit Norm EN 60898-1, 3 konform mit Norm IEC 60898-1 |
| [Ui] Bemessungsisolationsspannung | 500 V AC 50/60 Hz konform mit Norm IEC 60947-2, 500 V AC 50/60 Hz konform mit Norm EN 60947-2 |
| [Uimp] Bemessungsstoßspannungsfestigkeit | 6 kV konform mit Norm EN 60947-2, 6 kV konform mit Norm IEC 60947-2 |
| Kontaktstellungsanzeige | Ja |
| Steuerungsart | Kipphebel |
| Lokale Signalisierung | Auslöseanzeige |
| Montagemodus | Fester |
| Montagehalterung | DIN-Schiene |
| Kompatibilität Mit Phasenschienen | JA oben oder unten |
| 9 Mm Raster | 6 |
| Höhe | 85 mm |
| Breite | 54 mm |
| Tiefe | 78.5 mm |
| Produktgewicht | 0.375 kg |
| Farbe | Weiß |
| Mechanische Lebensdauer | 20000 cycles |
| Elektrische Lebensdauer | 10000 cycles |
| Anschlüsse - Klemmen | Einzelner Anschluss, oben oder unten starre Kabel 1...25 mm² max, Einzelner Anschluss, oben oder unten flexible Kabel 1...16 mm² max |
| Abisolierlänge Der Drähte | 14 mm oben oder unten |
| Anzugsdrehmoment | 2 N.m oben oder unten |
| Fehlerstromschutz | Separater Block |
| Schutzart IP | IP20 konform mit Norm EN 60529, IP20 konform mit Norm IEC 60529 |
| Verschmutzungsgrad | 3 konform mit Norm EN 60947-2, 3 konform mit Norm IEC 60947-2 |
| Überspannungskategorie | IV |
| Tropentauglichkeit | 2 konform mit Norm IEC 60068-1 |
| Relative Luftfeuchtigkeit | 95 % ( 55 °C ) |
| Aufstellhöhe | 0...2000 m |
| Umgebungstemperatur Bei Betrieb | -35...70 °C |
| Umgebungstemperatur Bei Lagerung | -40...85 °C |
| Status Nachhaltiges Angebot | Green Premium Produkt |
| ROHS | Konform - seit 1001 - Schneider Electric Konformitätserklärung |
| REACH | Enthält keine SVHC über dem Schwellenwert |
| Umweltprofil Des Produkts | Verfügbar |
| Hinweise Zur Produktentsorgung | Keine speziellen Recyclingmaßnahmen erforderlich |
