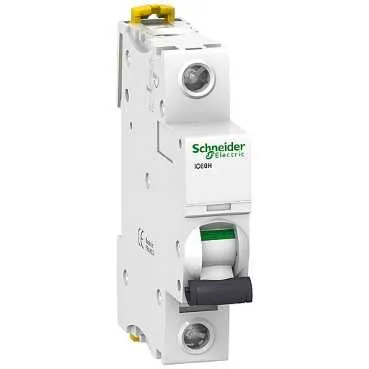

Schneider A9F84102 Leistungsschalter

Schneider A9F84102, Schneider Leistungsschalter. Kategorie: Niederspannungsprodukte. Auf Lager.

  • Referenz:A9F84102
  • Hersteller / Marke:Schneider
  • Verfügbarkeit:Auf Lager (5 Stk.) ✅
  • Preis:14.30 EUR (Request a quote)
Preisangebot per WhatsApp anfordern

Wichtige Eigenschaften

Geräteanwendung
Verteilung
Baureihe
Acti 9
Produkt Oder Komponententyp
Leitungsschutzschalter
Produktname
IC60
← Zurück zum Katalog

Produktbeschreibung

Der Schneider A9F84102 Leistungsschalter aus der Kategorie der Niederspannungsprodukte ist ein miniature Typ der Acti 9 Serie mit der Gerätekurzkennzeichnung IC60H. Dieses für Verteilerzwecke bestimmte Gerät mit einer 1P-Polstruktur und einem Nennstrom von 2 A kann mit der Garantie von ÜÇ-EL Elektrik bezogen werden. Detaillierte Informationen erhalten Sie in der ÜÇ-EL Elektrik Filiale Karaköy.

Technische Daten

GeräteanwendungVerteilung
BaureiheActi 9
Produkt Oder KomponententypLeitungsschutzschalter
ProduktnameIC60
Kurzbezeichnung Des GerätsIC60H
Polbeschreibung1P
Anzahl Der Geschützten Pole1
[In] Bemessungsstrom2 A
NetzwerktypAC, DC
AuslösertechnikThermisch-magnetisch
KurvencodeC
Ausschaltvermögen70 kA Icu gemäß Norm IEC 60947-2 - 220...240 V AC 50/60 Hz, 10000 A Icn gemäß Norm EN 60898-1 - 230 V AC 50/60 Hz, 10000 A Icn gemäß Norm IEC 60898-1 - 230 V AC 50/60 Hz, 70 kA Icu gemäß Norm EN 60947-2 - 12...60 V AC 50/60 Hz, 70 kA Icu gemäß Norm EN 60947-2 - 220...240 V AC 50/60 Hz, 70 kA Icu gemäß Norm IEC 60947-2 - 12...60 V AC 50/60 Hz, 70 kA I
GebrauchskategorieKategorie A gemäß Norm EN 60947-2, Kategorie A gemäß Norm IEC 60947-2
TrenneigenschaftJa gemäß Norm EN 60947-2, Ja gemäß Norm IEC 60947-2, Ja gemäß Norm EN 60898-1, Ja gemäß Norm IEC 60898-1
NormenEN 60898-1, EN 60947-2, IEC 60898-1, IEC 60947-2
Netzwerkfrequenz50/60 Hz
Magnetischer Auslösegrenzwert8 x In +/- 20 %
[Ics] Bemessungsbetriebsausschaltvermögen70 kA 100 % x Icu gemäß Norm EN 60947-2 - 12...60 V AC 50/60 Hz, 70 kA 100 % x Icu gemäß Norm EN 60947-2 - 220...240 V AC 50/60 Hz, 70 kA 100 % x Icu gemäß Norm IEC 60947-2 - 12...60 V AC 50/60 Hz, 70 kA 100 % x Icu gemäß Norm IEC 60947-2 - 220...240 V AC 50/60 Hz, 15 kA 100 % x Icu gemäß Norm EN 60947-2 - 72 V DC, 15 kA 100 % x Icu gemäß Norm
Begrenzungsklasse3 gemäß Norm EN 60898-1, 3 gemäß Norm IEC 60898-1
[Ui] Bemessungsisolierspannung500 V AC 50/60 Hz gemäß Norm IEC 60947-2, 500 V AC 50/60 Hz gemäß Norm EN 60947-2
[Uimp] Bemessungsstoßspannungsfestigkeit6 kV gemäß Norm EN 60947-2, 6 kV gemäß Norm IEC 60947-2
SchaltstellungsanzeigeJa
SteuerungsartKippschalter
Lokale SignalisierungAuslöseanzeige
MontageartFeste Montage
MontagehalterungDIN-Hutschiene
Kompatibilität Des Phasen-Schienen-VerteilerblocksJA oben oder unten
9 Mm Rastereinheiten2
Höhe85 mm
Breite18 mm
Tiefe78.5 mm
Produktgewicht0.215 kg
FarbeWeiß
Mechanische Lebensdauer20000 cycles
Elektrische Lebensdauer10000 cycles
Anschlüsse - KlemmenEinzelklemme, oben oder unten starrer Leiter 1...25 mm² max, Einzelklemme, oben oder unten flexibler Leiter 1...16 mm² max
Abisolierlänge Der Drähte14 mm oben oder unten
Anzugsmoment2 N.m oben oder unten
FehlerstromschutzKeine
Schutzart IPIP20 gemäß Norm EN 60529, IP20 gemäß Norm IEC 60529
Verschmutzungsgrad3 gemäß Norm EN 60947-2, 3 gemäß Norm IEC 60947-2
ÜberspannungskategorieIV
Tropentauglichkeit2 gemäß Norm IEC 60068-1
Relative Luftfeuchtigkeit95 % ( 55 °C )
Aufstellungshöhe0...2000 m
Umgebungstemperatur Bei Betrieb-35...70 °C
Umgebungstemperatur Bei Lagerung-40...85 °C
Status Nachhaltiges AngebotGreen Premium Produkt
ROHSKonform - seit 1001 - Schneider Electric Konformitätserklärung
REACHReferenz enthält kein SVHC über dem Schwellenwert
ProduktumweltprofilVerfügbar
Anweisungen Zum LebensdauerendeKeine speziellen Recyclingvorgänge erforderlich
