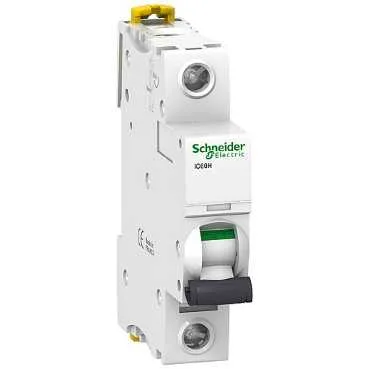

A9F84116 - Acti 9 iC60H Leistungsschalter 1P 16A Kurve C
Schneider A9F84116, Acti 9 iC60H Leistungsschalter 1P 16A Kurve C. Kategorie: Niederspannungsprodukte. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:A9F84116
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:12.30 EUR (Request a quote)
Wichtige Eigenschaften
- Geräteanwendung
- Verteilung
- Baureihe
- Acti 9
- Produkt Oder Komponententyp
- Leitungsschutzschalter
- Produktname
- IC60
Produktbeschreibung
Der Schneider Acti 9 iC60H Miniatur-Leistungsschalter mit 1P Polstruktur und 16 A Nennstromkapazität wird in Verteilersystemen eingesetzt. Das Produkt mit thermisch-magnetischer Auslösetechnologie der Charakteristik C wird unter der Garantie von ÜÇ-EL Elektrik angeboten. Das Gerät ist für die feste Montage auf einer DIN-Hutschiene geeignet.
Technische Daten
| Geräteanwendung | Verteilung |
|---|---|
| Baureihe | Acti 9 |
| Produkt Oder Komponententyp | Leitungsschutzschalter |
| Produktname | IC60 |
| Gerätekurzzeichen | IC60H |
| Polbeschreibung | 1P |
| Anzahl Der Geschützten Pole | 1 |
| [In] Bemessungsstrom | 16 A |
| Netzwerk Art | AC, DC |
| Auslösetechnik | Thermomagnetisch |
| Auslösecharakteristik | C |
| Ausschaltvermögen | 10000 A Icn nach Norm EN 60898-1 - 230 V AC 50/60 Hz, 10000 A Icn nach Norm IEC 60898-1 - 230 V AC 50/60 Hz, 15 kA Icu nach Norm EN 60947-2 - 220...240 V AC 50/60 Hz, 15 kA Icu nach Norm IEC 60947-2 - 220...240 V AC 50/60 Hz, 42 kA Icu nach Norm EN 60947-2 - 12...60 V AC 50/60 Hz, 42 kA Icu nach Norm IEC 60947-2 - 12...60 V AC 50/60 Hz, 30 kA I |
| Gebrauchskategorie | Kategorie A nach Norm EN 60947-2, Kategorie A nach Norm IEC 60947-2 |
| Trennfunktion | Ja nach Norm EN 60947-2, Ja nach Norm IEC 60947-2, Ja nach Norm EN 60898-1, Ja nach Norm IEC 60898-1 |
| Normen | EN 60898-1, EN 60947-2, IEC 60898-1, IEC 60947-2 |
| Netzwerkfrequenz | 50/60 Hz |
| Magnetischer Auslösegrenzwert | 8 x In +/- % 20 |
| [Ics] Bemessungsbetriebsausschaltvermögen | 21 kA 50 % x Icu nach Norm EN 60947-2 - 12...60 V AC 50/60 Hz, 7,5 kA 50 % x Icu nach Norm EN 60947-2 - 220...240 V AC 50/60 Hz, 21 kA 50 % x Icu nach Norm IEC 60947-2 - 12...60 V AC 50/60 Hz, 7,5 kA 50 % x Icu nach Norm IEC 60947-2 - 220...240 V AC 50/60 Hz, 15 kA 100 % x Icu nach Norm EN 60947-2 - 72 V DC, 15 kA 100 % x Icu nach Norm IE |
| Begrenzungsklasse | 3 nach Norm EN 60898-1, 3 nach Norm IEC 60898-1 |
| [Ui] Bemessungsisolationsspannung | 500 V AC 50/60 Hz nach Norm IEC 60947-2, 500 V AC 50/60 Hz nach Norm EN 60947-2 |
| [Uimp] Bemessungsstoßspannungsfestigkeit | 6 kV nach Norm EN 60947-2, 6 kV nach Norm IEC 60947-2 |
| Schaltstellungsanzeige | Ja |
| Bedienelement | Kipphebel |
| Lokale Signalisierung | Auslöseanzeige |
| Montageart | Fest |
| Montagehalterung | DIN-Schiene |
| Kompatibilität Kammphasenschiene | JA oben oder unten |
| 9 Mm Teilungseinheiten | 2 |
| Höhe | 85 mm |
| Breite | 18 mm |
| Tiefe | 78.5 mm |
| Produktgewicht | 0.215 kg |
| Farbe | Weiß |
| Mechanische Lebensdauer | 20000 cycles |
| Elektrische Lebensdauer | 10000 cycles |
| Anschlüsse - Klemmen | Einzelne Klemme, oben oder unten starre(s) Kabel 1...25 mm² max, Einzelne Klemme, oben oder unten flexible(s) Kabel 1...16 mm² max |
| Abisolierlänge Der Drähte | 14 mm oben oder unten |
| Anzugsdrehmoment | 2 N.m oben oder unten |
| Fehlerstromschutz | Keine |
| Schutzart (IP) | IP20 nach Norm EN 60529, IP20 nach Norm IEC 60529 |
| Verschmutzungsgrad | 3 nach Norm EN 60947-2, 3 nach Norm IEC 60947-2 |
| Überspannungskategorie | IV |
| Tropenfestigkeit | 2 nach Norm IEC 60068-1 |
| Relative Luftfeuchtigkeit | 95 % ( 55 °C ) |
| Aufstellhöhe | 0...2000 m |
| Umgebungstemperatur Bei Betrieb | -35...70 °C |
| Umgebungstemperatur Bei Lagerung | -40...85 °C |
| Nachhaltigkeit | Green Premium Produkt |
| ROHS | Konform - seit 1001 - Schneider Electric Konformitätserklärung |
| REACH | Enthält keine SVHC über dem Schwellenwert |
| Umweltprofil | Verfügbar |
| Hinweise Zur Entsorgung | Keine speziellen Recyclingmaßnahmen erforderlich |
