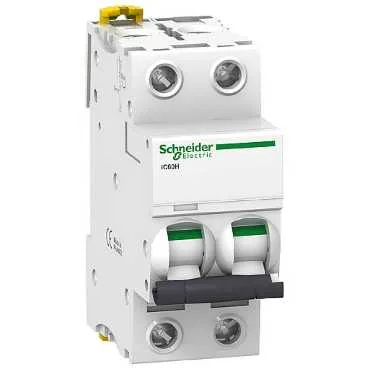

Schneider A9F84210 Leitungsschutzschalter
Schneider A9F84210, Schneider Leitungsschutzschalter. Kategorie: Niederspannungsprodukte. Auf Lager.
- Referenz:A9F84210
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Lager (14 Stk.) ✅
- Preis:36.20 EUR (Request a quote)
Wichtige Eigenschaften
- Geräteanwendung
- Verteilung
- Baureihe
- Acti 9
- Produkt Oder Komponententyp
- Leitungsschutzschalter
- Produktname
- IC60
Produktbeschreibung
Der Schneider Acti 9 Serie A9F84210 Miniatureistungsschalter verfügt über eine 2P-polige Bauweise und einen Bemessungsstrom von 10 A. Dieses C-Kurve-Gerät mit der Kurzbeschreibung IC60H wird in Niederspannungsverteilungssystemen mit thermisch-magnetischem Auslösemechanismus eingesetzt. Das auf der DIN-Schiene befestigte Produkt entspricht den Normen EN 60898-1 und IEC 60947-2. Sie können das Produkt über ÜÇ-EL Elektrik beziehen.
Technische Daten
| Geräteanwendung | Verteilung |
|---|---|
| Baureihe | Acti 9 |
| Produkt Oder Komponententyp | Leitungsschutzschalter |
| Produktname | IC60 |
| Kurzbezeichnung Des Geräts | IC60H |
| Polbeschreibung | 2P |
| Anzahl Der Geschützten Pole | 2 |
| [In] Bemessungsstrom | 10 A |
| Netzwerktyp | AC, DC |
| Auslösertechnik | Thermisch-magnetisch |
| Kurvenkennlinie | C |
| Ausschaltvermögen | 10 kA Icu konform mit Norm IEC 60947-2 - 440 V AC 50/60 Hz, 10 kA Icu konform mit Norm EN 60947-2 - 440 V AC 50/60 Hz, 10000 A Icn konform mit Norm EN 60898-1 - 400 V AC 50/60 Hz, 10000 A Icn konform mit Norm IEC 60898-1 - 400 V AC 50/60 Hz, 15 kA Icu konform mit Norm EN 60947-2 - 380...415 V AC 50/60 Hz, 15 kA Icu konform mit Norm IEC 60947-2 - 380...415 V AC 50/60 Hz, 30 kA Icu konform |
| Gebrauchskategorie | Kategorie A EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2, Kategorie A konform mit Norm IEC 60947-2 |
| Trenneigenschaft | Ja konform mit Norm EN 60947-2, Ja konform mit Norm IEC 60947-2, Ja konform mit Norm EN 60898-1, Ja konform mit Norm IEC 60898-1 |
| Normen | EN 60898-1, EN 60947-2, IEC 60898-1, IEC 60947-2 |
| Netzwerkfrequenz | 50/60 Hz |
| Magnetischer Auslösegrenzwert | 8 x In +/- 20 % |
| [Ics] Bemessungsbetriebsausschaltvermögen | 5 kA 50 % x Icu konform mit Norm IEC 60947-2 - 440 V AC 50/60 Hz, 15 kA 50 % x Icu konform mit Norm EN 60947-2 - 220...240 V AC 50/60 Hz, 7,5 kA 50 % x Icu konform mit Norm EN 60947-2 - 380...415 V AC 50/60 Hz, 5 kA 50 % x Icu konform mit Norm EN 60947-2 - 440 V AC 50/60 Hz, 15 kA 50 % x Icu konform mit Norm IEC 60947-2 - 220...240 V AC 50/60 Hz, 7,5 kA 50 % x Icu konform |
| Begrenzungsklasse | 3 konform mit Norm EN 60898-1, 3 konform mit Norm IEC 60898-1 |
| [Ui] Bemessungsisolationsspannung | 500 V AC 50/60 Hz konform mit Norm IEC 60947-2, 500 V AC 50/60 Hz konform mit Norm EN 60947-2 |
| [Uimp] Bemessungsstoßspannungsfestigkeit | 6 kV konform mit Norm EN 60947-2, 6 kV konform mit Norm IEC 60947-2 |
| Kontaktstellungsanzeige | Ja |
| Steuerungsart | Kipphebel |
| Lokale Signalisierung | Auslöseanzeige |
| Montagemodus | Fest |
| Montagehalterung | DIN-Schiene |
| Kompatibilität Des Phasenschienen-Verteilerblocks | JA oben oder unten |
| 9 Mm Raster | 4 |
| Höhe | 85 mm |
| Breite | 36 mm |
| Tiefe | 78.5 mm |
| Produktgewicht | 0.25 kg |
| Farbe | Weiß |
| Mechanische Lebensdauer | 20000 cycles |
| Elektrische Lebensdauer | 10000 cycles |
| Anschlüsse - Klemmen | Einzelklemme, oben oder unten starre(s) Kabel 1...25 mm² max, Einzelklemme, oben oder unten flexible(s) Kabel 1...16 mm² max |
| Abisolierlänge Der Drähte | 14 mm oben oder unten |
| Anzugsmoment | 2 N.m oben oder unten |
| Erdschlussschutz | Separatem Block |
| Schutzart IP | IP20 konform mit Norm EN 60529, IP20 konform mit Norm IEC 60529 |
| Verschmutzungsgrad | 3 konform mit Norm EN 60947-2, 3 konform mit Norm IEC 60947-2 |
| Überspannungskategorie | IV |
| Tropentauglichkeit | 2 konform mit Norm IEC 60068-1 |
| Relative Luftfeuchtigkeit | 95 % ( 55 °C ) |
| Aufstellungshöhe | 0...2000 m |
| Umgebungstemperatur Bei Betrieb | -35...70 °C |
| Umgebungstemperatur Bei Lagerung | -40...85 °C |
| Status Nachhaltiges Angebot | Green Premium-Produkt |
| ROHS | Konform - seit 1001 - Schneider Electric Konformitätserklärung |
| REACH | Enthält kein SVHC über dem Schwellenwert |
| Umweltprofil Des Produkts | Verfügbar |
| Hinweise Zur Produktentsorgung | Keine speziellen Recyclingvorgänge erforderlich |
