Schneider

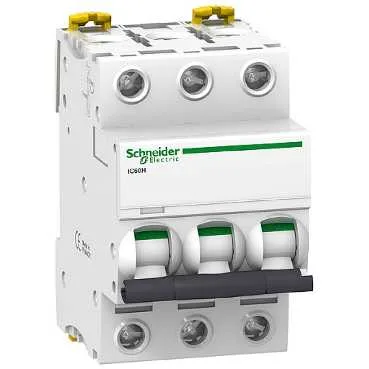

A9F84325 - Acti 9 iC60H Leistungsschalter 3P 25A Kurve C
Schneider A9F84325, Acti 9 iC60H Leistungsschalter 3P 25A Kurve C. Kategorie: Niederspannungsprodukte. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:A9F84325
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:50.50 EUR (Request a quote)
Wichtige Eigenschaften
- Geräteanwendung
- Verteilung
- Baureihe
- Acti 9
- Produkt Oder Komponententyp
- Leitungsschutzschalter
- Produktname
- IC60
Produktbeschreibung
Schneider Leitungsschutzschalter iC60H der Serie Acti 9, verwendet in Verteilungssystemen mit einer 3P-Polstruktur und einer Nennstromkapazität von 25 A. Ausgestattet mit thermomagnetischer Auslösetechnologie mit C-Charakteristik, wird das Produkt mit der Garantie von ÜÇ-EL Elektrik angeboten. Das Gerät ist für die Festmontage auf einer DIN-Schiene geeignet.
Technische Daten
| Geräteanwendung | Verteilung |
|---|---|
| Baureihe | Acti 9 |
| Produkt Oder Komponententyp | Leitungsschutzschalter |
| Produktname | IC60 |
| Gerätekurzzeichen | IC60H |
| Polbeschreibung | 3P |
| Anzahl Der Geschützten Pole | 3 |
| [In] Bemessungsstrom | 25 A |
| Netzwerktyp | AC, DC |
| Auslösetechnologie | Thermisch-magnetisch |
| Auslösecharakteristik | C |
| Schaltvermögen | 10 kA Icu konform mit Norm IEC 60947-2 - 440 V AC 50/60 Hz, 10 kA Icu konform mit Norm EN 60947-2 - 440 V AC 50/60 Hz, 10000 A Icn konform mit Norm EN 60898-1 - 400 V AC 50/60 Hz, 10000 A Icn konform mit Norm IEC 60898-1 - 400 V AC 50/60 Hz, 15 kA Icu konform mit Norm EN 60947-2 - 380...415 V AC 50/60 Hz, 15 kA Icu konform mit Norm IEC 60947-2 - 380...415 V AC 50/60 Hz, 30 kA Icu konform |
| Gebrauchskategorie | Kategorie A EN 60947-2, Kategorie A konform mit Norm IEC 60947-2 |
| Trennfunktion | Ja konform mit Norm EN 60947-2, Ja konform mit Norm IEC 60947-2, Ja konform mit Norm EN 60898-1, Ja konform mit Norm IEC 60898-1 |
| Normen | EN 60898-1, EN 60947-2, IEC 60898-1, IEC 60947-2 |
| Netzwerkfrequenz | 50/60 Hz |
| Magnetischer Auslösegrenzwert | 8 x In +/- 20 % |
| [Ics] Bemessungsbetriebsschaltvermögen | 5 kA 50 % x Icu konform mit Norm IEC 60947-2 - 440 V AC 50/60 Hz, 15 kA 50 % x Icu konform mit Norm EN 60947-2 - 220...240 V AC 50/60 Hz, 7,5 kA 50 % x Icu konform mit Norm EN 60947-2 - 380...415 V AC 50/60 Hz, 5 kA 50 % x Icu konform mit Norm EN 60947-2 - 440 V AC 50/60 Hz, 15 kA 50 % x Icu konform mit Norm IEC 60947-2 - 220...240 V AC 50/60 Hz, 7,5 kA 50 % x Icu konform mit Norm |
| Begrenzungsklasse | 3 konform mit Norm EN 60898-1, 3 konform mit Norm IEC 60898-1 |
| [Ui] Bemessungsisolationsspannung | 500 V AC 50/60 Hz konform mit Norm IEC 60947-2, 500 V AC 50/60 Hz konform mit Norm EN 60947-2 |
| [Uimp] Bemessungsstoßspannungsfestigkeit | 6 kV konform mit Norm EN 60947-2, 6 kV konform mit Norm IEC 60947-2 |
| Schaltstellungsanzeige | Ja |
| Betätigungsart | Kipphebel |
| Lokale Signalisierung | Auslöseanzeige |
| Montageart | Feste Montage |
| Montageunterlage | DIN-Schiene |
| Kompatibilität Mit Phasenschienen | JA oben oder unten |
| 9-mm-Teilung | 6 |
| Höhe | 85 mm |
| Breite | 54 mm |
| Tiefe | 78.5 mm |
| Produktgewicht | 0.375 kg |
| Farbe | Weiß |
| Mechanische Lebensdauer | 20000 cycles |
| Elektrische Lebensdauer | 10000 cycles |
| Anschlüsse - Klemmen | Einzelklemme, oben oder unten starrer(-s) Kabel 1...25 mm² max, Einzelklemme, oben oder unten flexibler(-s) Kabel 1...16 mm² max |
| Abisolierlänge Der Drähte | 14 mm oben oder unten |
| Anzugsdrehmoment | 2 N.m oben oder unten |
| Erdschlussschutz | Sepater Block |
| Schutzart (IP) | IP20 konform mit Norm EN 60529, IP20 konform mit Norm IEC 60529 |
| Verschmutzungsgrad | 3 konform mit Norm EN 60947-2, 3 konform mit Norm IEC 60947-2 |
| Überspannungskategorie | IV |
| Tropenfestigkeit | 2 konform mit Norm IEC 60068-1 |
| Relative Luftfeuchtigkeit | 95 % ( 55 °C ) |
| Aufstellhöhe | 0...2000 m |
| Umgebungstemperatur Bei Betrieb | -35...70 °C |
| Umgebungstemperatur Bei Lagerung | -40...85 °C |
| Status Nachhaltiges Angebot | Green Premium Produkt |
| ROHS | Konform - seit 1001 - Schneider Electric Konformitätserklärung |
| REACH | Enthält keine SVHC über dem Grenzwert |
| Produktumweltprofil | Verfügbar |
| Hinweise Zur Produktentsorgung | Keine speziellen Recyclingmaßnahmen erforderlich |
