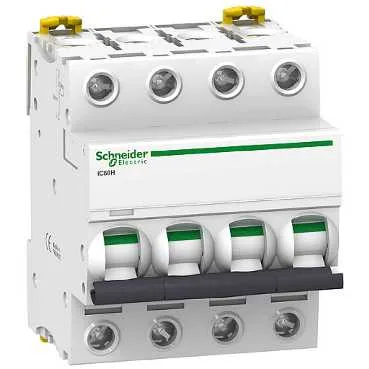

Schneider A9F84410 Acti 9 IC60H Leistungsschalter 4P 10 A
Schneider A9F84410, Schneider Acti 9 IC60H Leistungsschalter 4P 10 A. Kategorie: Niederspannungsprodukte. Auf Lager.
- Referenz:A9F84410
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Lager (6 Stk.) ✅
- Preis:68.70 EUR (Request a quote)
Wichtige Eigenschaften
- Geräteanwendung
- Verteilung
- Reihe
- Acti 9
- Produkt Oder Komponententyp
- Leitungsschutzschalter
- Produktname
- IC60
Produktbeschreibung
Der miniaturisierte Leistungsschalter mit der Referenz A9F84410 aus der Acti 9-Serie der Marke Schneider gehört zur Kategorie der Niederspannungsprodukte. Dieses Produkt mit der Polbeschreibung 4P bietet einen Einsatz zur Verteilung mit einem Nennstrom von 10 A. Es ist mit einer thermomagnetischen Auslöseeinheit und dem Auslösekennliniencode C konzipiert.
Technische Daten
| Geräteanwendung | Verteilung |
|---|---|
| Reihe | Acti 9 |
| Produkt Oder Komponententyp | Leitungsschutzschalter |
| Produktname | IC60 |
| Gerätekurzzeichen | IC60H |
| Polbeschreibung | 4P |
| Anzahl Der Geschützten Pole | 4 |
| [In] Bemessungsstrom | 10 A |
| Netzwerktyp | AC, DC |
| Auslösertechnik | Thermisch-magnetisch |
| Kurvenkennlinie | C |
| Ausschaltvermögen | 10 kA Icu konform mit Norm IEC 60947-2 - 440 V AC 50/60 Hz, 10 kA Icu konform mit Norm EN 60947-2 - 440 V AC 50/60 Hz, 10000 A Icn konform mit Norm EN 60898-1 - 400 V AC 50/60 Hz, 10000 A Icn konform mit Norm IEC 60898-1 - 400 V AC 50/60 Hz, 15 kA Icu konform mit Norm EN 60947-2 - 380...415 V AC 50/60 Hz, 15 kA Icu konform mit Norm IEC 60947-2 - 380...415 V AC 50/60 Hz, 30 kA Icu konform |
| Gebrauchskategorie | Kategorie A EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2, Kategorie A konform mit Norm IEC 60947-2 |
| Trenneigenschaft | Ja konform mit Norm EN 60947-2, Ja konform mit Norm IEC 60947-2, Ja konform mit Norm EN 60898-1, Ja konform mit Norm IEC 60898-1 |
| Normen | EN 60898-1, EN 60947-2, IEC 60898-1, IEC 60947-2 |
| Netzwerkfrequenz | 50/60 Hz |
| Magnetischer Auslösegrenzwert | 8 x In +/- 20 % |
| [Ics] Bemessungsbetriebsausschaltvermögen | 5 kA 50 % x Icu konform mit Norm IEC 60947-2 - 440 V AC 50/60 Hz, 15 kA 50 % x Icu konform mit Norm EN 60947-2 - 220...240 V AC 50/60 Hz, 7,5 kA 50 % x Icu konform mit Norm EN 60947-2 - 380...415 V AC 50/60 Hz, 5 kA 50 % x Icu konform mit Norm EN 60947-2 - 440 V AC 50/60 Hz, 15 kA 50 % x Icu konform mit Norm IEC 60947-2 - 220...240 V AC 50/60 Hz, 7,5 kA 50 % x Icu konform |
| Strombegrenzungsklasse | 3 konform mit Norm EN 60898-1, 3 konform mit Norm IEC 60898-1 |
| [Ui] Bemessungsisolierspannung | 500 V AC 50/60 Hz konform mit Norm IEC 60947-2, 500 V AC 50/60 Hz konform mit Norm EN 60947-2 |
| [Uimp] Bemessungsstoßspannungsfestigkeit | 6 kV konform mit Norm EN 60947-2, 6 kV konform mit Norm IEC 60947-2 |
| Schaltstellungsanzeige | Ja |
| Bedienelement | Kipphebel |
| Lokale Signalisierung | Auslöseanzeige |
| Montageart | Fest |
| Montagehalterung | DIN-Schiene |
| Kompatibilität Des Phasen-Schienenverteilers | JA oben oder unten |
| 9 Mm Teilung | 8 |
| Höhe | 85 mm |
| Breite | 72 mm |
| Tiefe | 78.5 mm |
| Produktgewicht | 0.5 kg |
| Farbe | Weiß |
| Mechanische Lebensdauer | 20000 cycles |
| Elektrische Lebensdauer | 10000 cycles |
| Anschlüsse - Klemmen | Einzelklemme, oben oder unten starre Kabel 1...25 mm² max, Einzelklemme, oben oder unten flexible Kabel 1...16 mm² max |
| Abisolierlänge Der Drähte | 14 mm oben oder unten |
| Anzugsdrehmoment | 2 N.m oben oder unten |
| Fehlerstromschutz | Separater Block |
| Schutzart IP | IP20 konform mit Norm EN 60529, IP20 konform mit Norm IEC 60529 |
| Verschmutzungsgrad | 3 konform mit Norm EN 60947-2, 3 konform mit Norm IEC 60947-2 |
| Überspannungskategorie | IV |
| Tropenfestigkeit | 2 konform mit Norm IEC 60068-1 |
| Relative Luftfeuchtigkeit | 95 % ( 55 °C ) |
| Aufstellhöhe | 0...2000 m |
| Umgebungstemperatur Bei Betrieb | -35...70 °C |
| Umgebungstemperatur Bei Lagerung | -40...85 °C |
| Status Nachhaltiges Angebot | Green Premium Produkt |
| ROHS | Konform - seit 1001 - Schneider Electric Konformitätserklärung |
| REACH | Enthält keine SVHC über dem Schwellenwert |
| Umweltprofil Des Produkts | Verfügbar |
| Anweisungen Zum Lebensdauerende | Keine speziellen Recyclingvorgänge erforderlich |
