Schneider

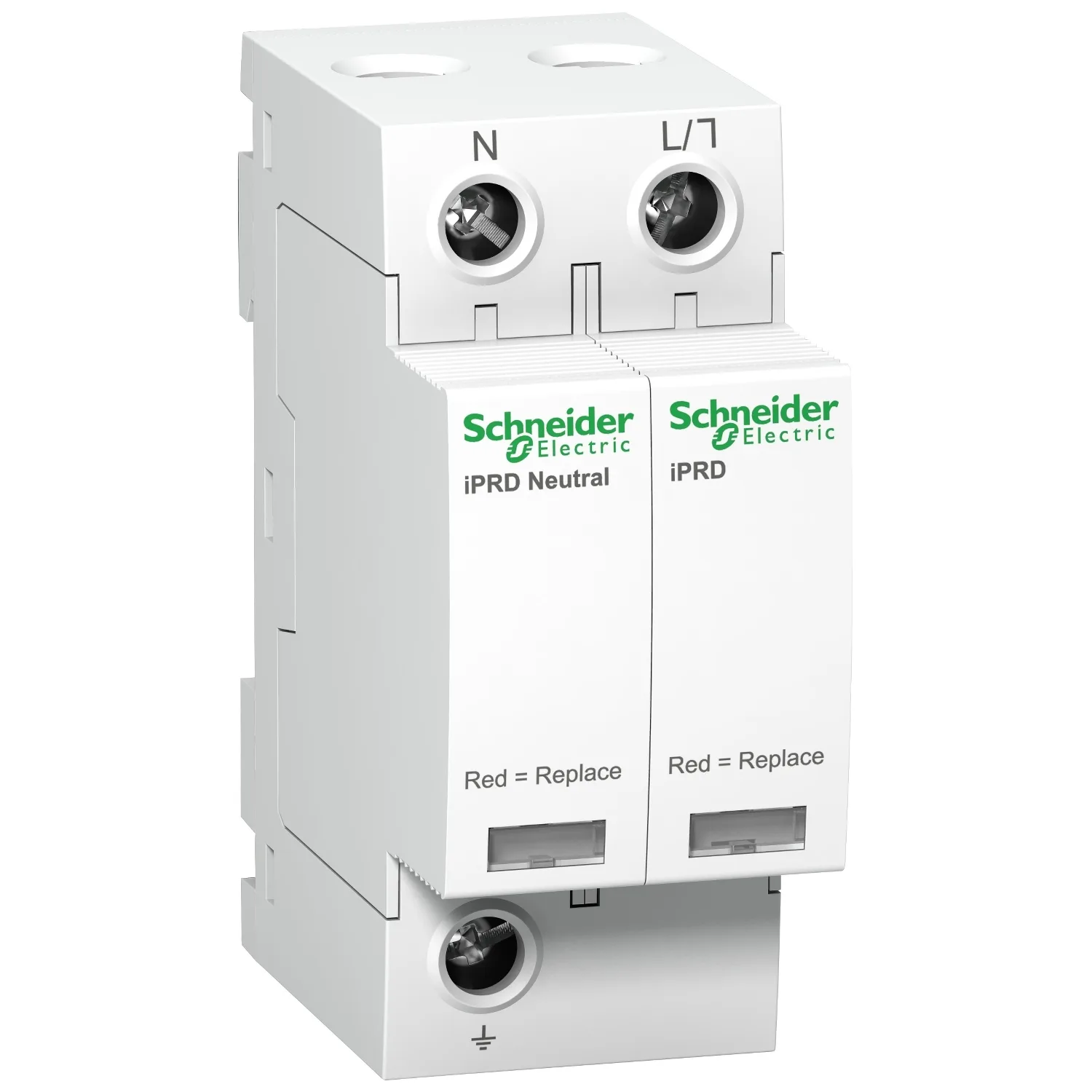

Überspannungsabl. iPRD8r, Typ 3, Steckbare Schutzmodule, 1P+N, Imax 8kA
Schneider A9L08501, Überspannungsabl. iPRD8r, Typ 3, Steckbare Schutzmodule, 1P+N, Imax 8kA. Kategorie: iPF & iPRD. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:A9L08501
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:122.50 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- IPRD
- Produktbereich
- Acti9
- Produktname
- Acti 9 iPRD
- Produkt- Oder Komponententyp
- Überspannungsableiter mit steckbarem Modul
Produktbeschreibung
Überspannungsableiter Acti 9 iPRD8r, steckbare Schutzmodule. 1-polig+N, 8kA Sekundärschutz, Typ 3. Wird in der Nähe der zu schützenden Lasten installiert, wenn diese mehr als 10 m vom voran installierten Überspannungsableiter entfernt sind. Überspannungsableiter mit Index R in der Typenbezeichnung sind mit Fernmeldekontakten ausgestattet.
Technische Daten
Hauptmerkmale14
| Baureihe | IPRD |
|---|---|
| Produktbereich | Acti9 |
| Produktname | Acti 9 iPRD |
| Produkt- Oder Komponententyp | Überspannungsableiter mit steckbarem Modul |
| Kurzbezeichnung Des Geräts | iPRD8r |
| Geräteanwendung | Verteilung |
| Normen | EN 61643-11:2012; IEC 61643-11:2011 |
| Produktzertifizierungen | CE |
| Konformitätskennzeichen | NF; KEMA-KEUR |
| Beschreibung Der Pole | 1P + N |
| Fernmeldekontakt | Mit |
| Zusammensetzung Der Signalkontakte | 1 SD (1 W) |
| Typ Des Überspannungsableiters | Elektrisches Verteilungsnetzwerk |
| Erdungssystem | TN-S; TT |
Zusatzmerkmale22
| Typ Der Überspannungsableiter-Klasse | Typ 2 + 3 |
|---|---|
| Technologie Des Überspannungsableiters | MOV + GDT |
| [Ue] Bemessungs-Betriebsspannung | 230 V AC (± 10 %) bei 50/60 Hz |
| [In] Nennableitstoßstrom | Gleichtakt: 2,5 kA (L/PE); Gleichtakt: 2,5 kA (N/PE); Differentialbetrieb: 2,5 kA (L/N) |
| [Imax] Max. Ableitstoßstrom | Gleichtakt: 8 kA L/PE; Gleichtakt: 8 kA N/PE; Differentialbetrieb: 8 kA L/N |
| [Uoc] Leerlaufspannung | 10 kV Typ 3 Gleichtakt N/PE; 10 kV Typ 3 Differentialbetrieb L/N |
| [Uc] Höchste Dauerspannung | Gleichtakt: 260 V N/PE; Gleichtakt: 350 V L/PE; Differentialbetrieb: 350 V L/N |
| [Up] Schutzpegel | Gleichtakt 1,1 kV Typ 3 N/PE; Differentialbetrieb 1 kV Typ 2 L/N; Differentialbetrieb 1,1 kV Typ 3 L/N; Gleichtakt 1,4 kV Typ 2 N/PE |
| [Ut] Zeitweilige Überspannung TOV | 337 V L/N 5 s Festigkeit; 1200 V N/PE 200 ms sicherer Ausfallmodus; 442 V L/PE 5 s Festigkeit |
| Max. Netzseitiger Überstromschutz | Zugehöriger Trennschalter iC60L 10 A Kurve C - Icu 25 kA; Zugehöriger Trennschalter iC60N 10 A Kurve C - Icu 10 kA; Zugehöriger Trennschalter iC60H 10 A Kurve C - Icu 15 kA; Angeschlossene Sicherung gG 25 A - Icu 15 kA; Angeschlossene Sicherung gG 80 A - Icu 50 kA |
| Signalkreisspannung | 0,25 A/250 V AC 50/60 Hz |
| Montagemodus | Aufsteckbar (DIN-Schiene) |
| 9-mm-Raster | 4 |
| Höhe | 85 mm |
| Breite | 36 mm |
| Tiefe | 69 mm |
| Produktgewicht | 0,215 kg |
| Farbe | Weiß (RAL 9003) |
| [Ipe] Schutzleiterstrom | 0,003 mA; 0,6 mA |
| Anschlüsse - Klemmen | Tunnelklemmen (Unterseite) 2,5…35 mm²; Tunnelklemmen (oben) 2,5…35 mm² |
| [M] Anzugsdrehmoment | 2,5 Nm |
| Kompatibilitätscode | IPRD8r |
Montage5
| Schutzart (IK) | IK03 entspricht IEC 62262 |
|---|---|
| Relative Luftfeuchtigkeit | 5…95 % |
| Betriebshöhe | 2.000 m |
| Umgebungstemperatur Bei Betrieb | -25…60 °C |
| Umgebungstemperatur Bei Lagerung | -40…85 °C |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 5,2 cm |
| VPE 1 Breite | 7,2 cm |
| VPE 1 Länge | 9,2 cm |
| Verpackungsgewicht (Lbs) | 241 g |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 6 |
| VPE 2 Höhe | 9 cm |
| VPE 2 Breite | 10 cm |
| VPE 2 Länge | 28 cm |
| VPE 2 Gewicht | 1,517 kg |
| VPE 3 Art | S03 |
| VPE 3 Menge | 54 |
| VPE 3 Höhe | 30 cm |
| VPE 3 Breite | 30 cm |
| VPE 3 Länge | 40 cm |
| VPE 3 Gewicht | 14,31 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
