Schneider

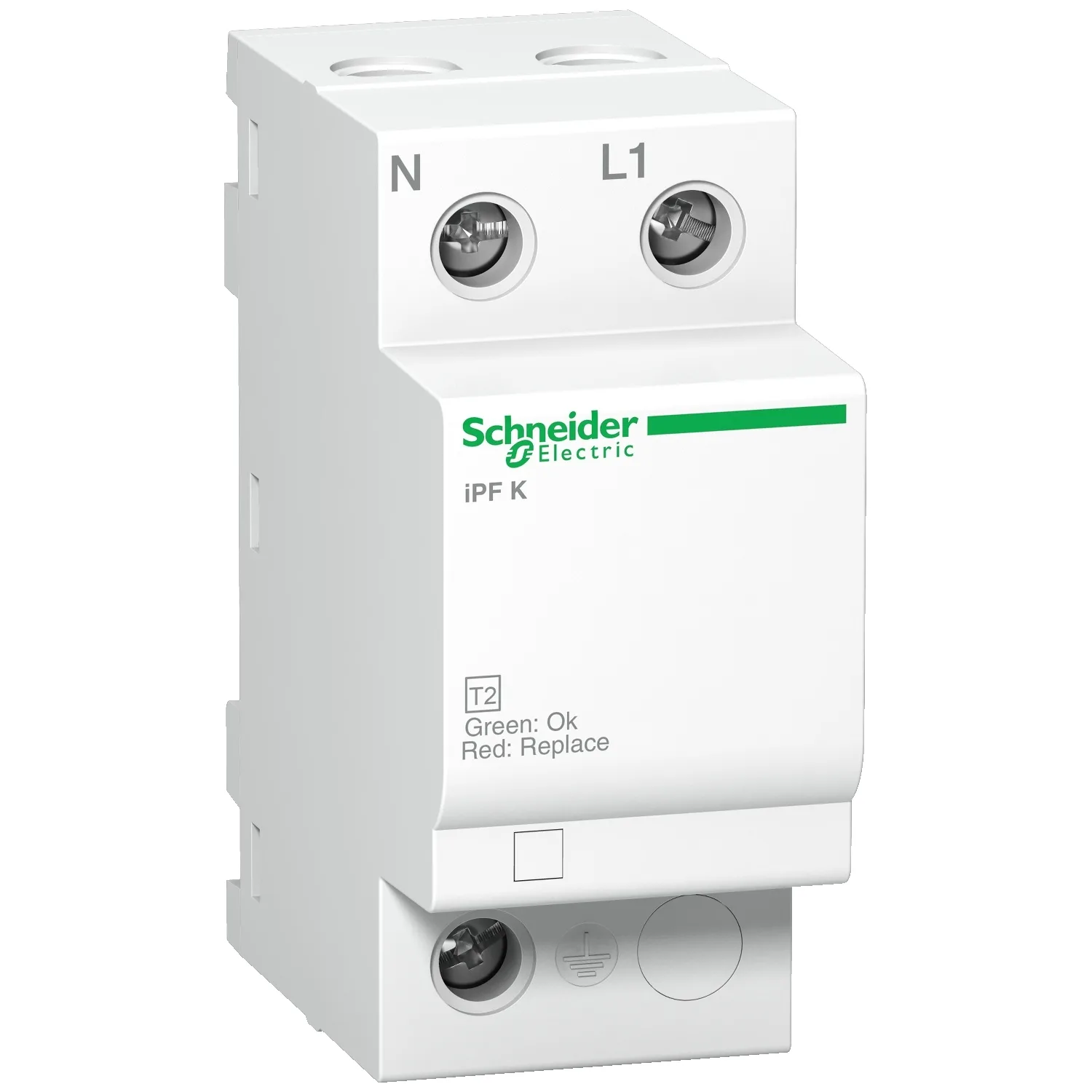

A9L15687 - IPF 40 40 KA 340V 1P N Überspannungsableiter
Schneider A9L15687, IPF 40 40 KA 340V 1P N Überspannungsableiter. Kategorie: Acti 9 iPF K. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:A9L15687
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:101.40 EUR (Request a quote)
Wichtige Eigenschaften
- Ürün Serisi
- IPF K
- Range Of Product
- Acti 9
- Produktname
- Acti9 iPF K
- Ürün Ya Da Bileşen Tipi
- Überspannungsableiter
Produktbeschreibung
- Imax maximaler Ableitstrom 40kA .In Nennableitstrom 15kA
- Mehrpolige einteilige Überspannungsableiterserie angepasst für TT-, TN-S-, TN-C-Erdungssysteme
- Dieser Typ 2 Vorspannungsableiter wird für ein hohes Risikoniveau empfohlen
- Uc maximale Dauerspannung im Modus allgemein (zwischen Neutralleiter und Erde) 260VAC
- Uc maximale Dauerspannung im Differenzmodus (zwischen Phase und Neutralleiter) 340VAC
- Up Spannungsschutzpegel im Modus allgemein (zwischen Neutralleiter und Erde) und im Differenzmodus (zwischen Phase und Neutralleiter) 1.5kV
- Ue Bemessungsbetriebsspannung 230VAC +/- 10%
- Produktfarbe weiß (RAL9003). Abmessungen (B) 36mm x (H) 81mm x (T) 69mm
- Gewicht 210g
- Schutzart im modularen Gehäuse IP20 und IP40
- Betriebstemperatur -25°C bis 60°C
- Dieses Produkt entspricht den Normen IEC 61643-11 und EN 61643-11.
Hauptmerkmale
- Bietet Sekundärschutz für zu schützende Lasten und wird kaskadiert mit vorgelagerten Ableitern platziert
- Typ 2 40kA Überspannungsableiter gemäß der Norm IEC 61643-11:2011
- Geeignet für TT- und TN-S-Netzwerke mit hohen potenziellen Kurzschlussfehlerströmen
Technische Daten
| Ürün Serisi | IPF K |
|---|---|
| Range Of Product | Acti 9 |
| Produktname | Acti9 iPF K |
| Ürün Ya Da Bileşen Tipi | Überspannungsableiter |
| Ürün Grubu | İPF K |
| Cihaz Uygulaması | Verteilung |
| Standartlar | IEC 61643-11:2011 |
| Ürün Sertifikaları | EAC; CE |
| Kutup Tanımı | 1P + N |
| Uzaktan Sinyalleme | Ohne |
| Kesinti Durdurucu Tipi | Elektrisches Verteilungsnetz |
| Topraklama Sistemi | TT; TN-S |
| Kesinti Durdurucu Sınıf Tipi | Typ 2 |
| Kesinti Durdurucu Teknolojisi | MOV + GDT |
| [Ue] Nominal Çalışma Voltajı | 230 V AC (+/- 10 %) bei 50/60 Hz |
| Nominal Deşarj Akımı | Gemeinsamer Modus: 15 kA (L/PE); Gemeinsamer Modus: 15 kA (N/PE); Differenzmodus: 15 kA (L/N) |
| Maksimum Deşarj Akımı | Gemeinsamer Modus: 40 kA L/PE; Gemeinsamer Modus: 40 kA N/PE; Differenzmodus: 40 kA L/N |
| [Uc] Maksimum Sürekli Çalışma Gerilimi | Gemeinsamer Modus: 260 V N/PE; Differenzmodus: 340 V L/N |
| Giriş Akımı | Gemeinsamer Modus 1,5 kV Typ 2 N/PE; Differenzmodus 1,5 kV Typ 2 L/N |
| [Ut] Geçici Aşırı Gerilim | 337 V L/N 5 s Festigkeit; 442 V L/PE 5 s Festigkeit; 1200 V N/PE 200 ms Festigkeit; 1453 V L/PE 200 ms Festigkeit |
| Bağlantı Kesici Cihaz Tipi | Zugehöriger Schutzschalter IK60N 40 A Charakteristik C - Icu 6 kA; Zugehörige Sicherung GG 63 A - Icu 25 kA |
| Sinyalleme Devre Gerilimi | 0,25 A/250 V AC 50/60 Hz |
| Montaj Modu | Steckbar (Hutschiene) |
| 9 Mm Vida Adımı | 4 |
| Yükseklik | 81 mm |
| Genişlik | 36 mm |
| Derinlik | 69 mm |
| Ürün Ağırlığı | 210 g |
| Renk | Weiß (RAL 9003) |
| [Ipe] Ground Residual Current | 0,003 mA |
| Bağlantılar - Terminaller | Tunnelklemme (oben oder unten) 25 mm² starr; Tunnelklemme (oben oder unten) 16 mm² flexibel; Tunnelklemme (oben oder unten) 16 mm² flexibel mit Aderendhülse |
| Tel Sıyırma Uzunluğu | 11 mm |
| Sıkma Torku | 3,5 N.m |
| Uyumluluk Kodu | IPF K 40 |
| IK Koruma Derecesi | IK03 conforming to IEC 62262 |
| Bağıl Nem | 5…95 % |
| Çalışma Yüksekliği | 2000 m |
| Nominal Çalışma Ortam Sıcaklığı | -25…60 °C |
| Depolama Ortam Koşulları | -40…85 °C |
| Unit Type Of Package 1 | PCE |
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 4,500 cm |
| Package 1 Width | 7,500 cm |
| Package 1 Length | 9,000 cm |
| Paket Ağırlığı (Lbs) | 205,000 g |
| Unit Type Of Package 2 | BB1 |
| Number Of Units In Package 2 | 6 |
| Package 2 Height | 8,500 cm |
| Package 2 Width | 9,500 cm |
| Package 2 Length | 27,500 cm |
| Package 2 Weight | 1,303 kg |
| Unit Type Of Package 3 | S03 |
| Number Of Units In Package 3 | 72 |
| Package 3 Height | 30,000 cm |
| Package 3 Width | 30,000 cm |
| Package 3 Length | 40,000 cm |
| Package 3 Weight | 15,802 kg |
| Garanti (ay Olarak) | 18 |
