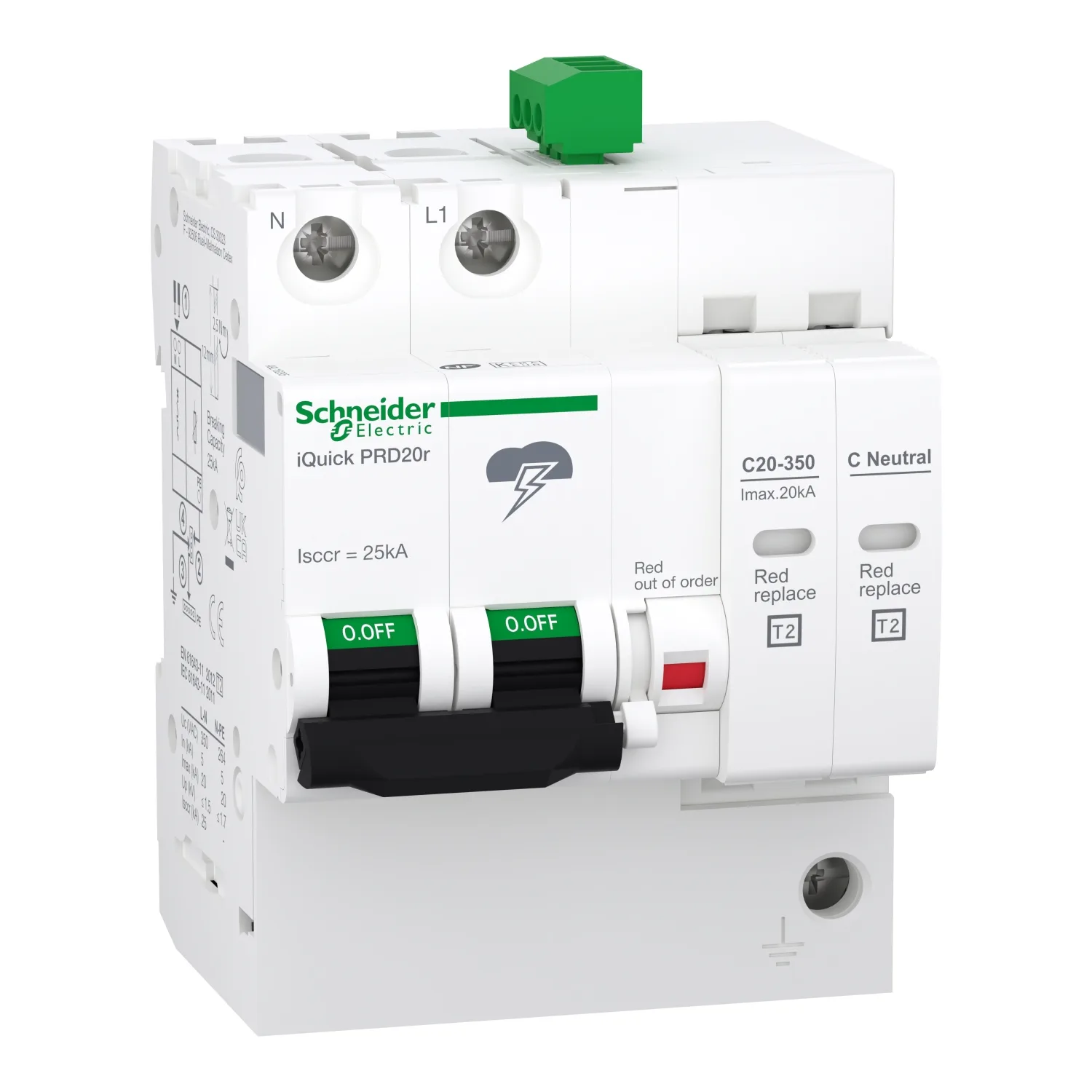

Überspannungsbegrenzer; Typ 2; Pole: 1+N; für DIN-Schiene; IP20

Dieser Acti9 iQuick PRD20r Überspannungsableiter schützt 1P+N-Installationen in Wohngebäuden und größeren Gebäuden vor indirekten transienten Überspannungen. Dieses Typ 2-Gerät, das durch einen integrierten Schutzschalter geschützt ist, wird für ein mäßiges Risikoniveau im Einspeiseverteiler empfohlen. Es bietet eine Fernmeldung der Meldung "Kartusche muss gewechselt werden". Dieser vorverdrahtete Überspannungsableiter ermöglicht den schnellen Austausch von steckbaren Kartuschen im beschädigten Zustand. Er enthält seinen Lebensdauer-Sicherheitstrenner. Das integrierte Schaltvermögen Isc beträgt 25kA. Dieser Acti9 iQuick PRD20r ist mit TT- und TN-S-Erdungssystemen kompatibel. Der maximale Ableitstrom Imax beträgt 20kA. Der Nennableitstrom In beträgt 5kA. Die maximale Dauerspannung Uc im Differenzmodus (zwischen Phase und Neutralleiter) beträgt 350VAC. Die maximale Dauerspannung Uc im Common-Modus (zwischen Neutralleiter und Erde) beträgt 264VAC. Der Spannungsschutzpegel Up im Differenzmodus (zwischen Phase und Neutralleiter) liegt unter oder gleich 1,7kV. Der Spannungsschutzpegel Up im Common-Modus (zwischen Neutralleiter und Erde) liegt unter oder gleich 1,7kV. Die Nennbetriebsspannung Un beträgt 230VAC oder 400VAC. Die Betriebsfrequenz beträgt 50Hz oder 60Hz. Die Abmessungen betragen (B) 72mm x (H) 103,9mm x (T) 75,9mm. Die Breite in 9mm-Teilungseinheiten beträgt 8. Das Gewicht beträgt 435g. Die Schutzart ist IP20 und IP40 im Modulgehäuse. Die Betriebstemperatur beträgt -25°C bis 60°C. Die Lagertemperatur beträgt -40°C bis 85°C. Dieses Produkt entspricht den Normen IEC/EN 60947-5-1, EN 61643-11:2012 und IEC 61643-11:2011.

Hauptmerkmale

• Schützt elektrische und elektronische Geräte vor blitzinduzierten Überspannungen
• Empfohlen für ein mäßiges Risikoniveau im Einspeiseverteiler
• Geeignet für TT- und TN-S-Netze mit hohen prospektiven Kurzschlussströmen
• Ausgestattet mit einem Fernmeldekontakt zum Senden einer Anzeige, wenn die Kartusche ausgetauscht werden muss
• Einfach zu ersetzende steckbare Kartuschen und steckbar mit einer Vibrationsschutzverriegelung
