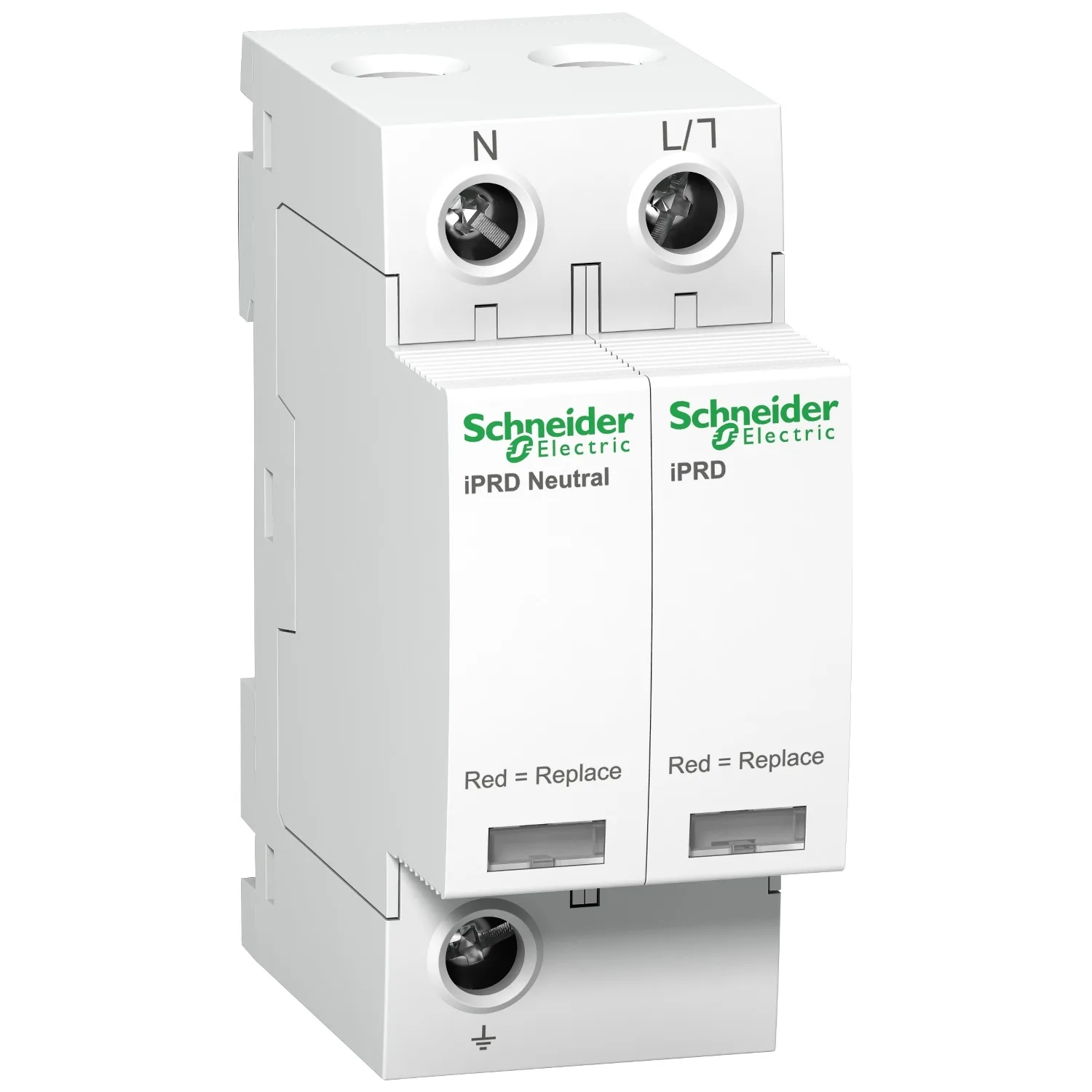

A9L20501 - iPRD20r 1P+N
Schneider A9L20501, iPRD20r 1P+N. Kategorie: iPF & iPRD. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:A9L20501
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:120.30 EUR (Request a quote)
Wichtige Eigenschaften
- Produktreihe
- İPRD
- Produktserie
- Acti 9
- Produktname
- Acti9 iPRD
- Produkttyp Oder Komponententyp
- Überspannungsableiter mit steckbaren Kassetten
Produktbeschreibung
- Dieses Typ 2 Gerät wird für ein mittleres Risikoniveau und die Eingangskarte empfohlen
- Ermöglicht die Fernmeldung der Nachricht zum Austausch der Kartusche
- Drehbar, um die Kabeleinführung von Phase/Neutralleiter/Erde oben oder unten zu ermöglichen
- Das Ausschaltvermögen des zugehörigen Schutzschalters Isc kann bis zu 50kA betragen
- Kompatibel mit TT- und TN-S-Erdungssystemen
- Uc maximale Dauerspannung im Modus allgemein zwischen Neutralleiter und Erde 260VAC, zwischen Phase und Erde 350VAC
- Up Spannungsschutzpegel im Differenzmodus (zwischen Phase und Neutralleiter) 1.1kV
- Up Spannungsschutzpegel im Modus allgemein (zwischen Neutralleiter und Erde) 1.4kV
- Ue Bemessungsbetriebsspannung 230VAC +/- 10%
- Produktfarbe weiß (RAL9003). Abmessungen (B) 36mm x (H) 85mm x (T) 69mm
- Gewicht 215g
- Betriebstemperatur -25°C bis 60°C
- Lagertemperatur -40°C bis 85°C
- Dieses Produkt entspricht den Normen EN 61643-11 und IEC 61643-11.
Hauptmerkmale
- Empfohlen für mittleres Risikoniveau in der Eingangsschalttafel
- Typ 2 20kA Überspannungsableiter gemäß den Normen IEC 61643-11:2011 und EN 61643-11:2012
- Geeignet für TT- und TN-S-Netzwerke mit hohen potenziellen Kurzschlussfehlerströmen
- Ausgestattet mit einem Fernmeldekontakt zur Übertragung des Kartuschenwechsels, Anzeigeinformationen müssen geändert werden
- Steckbare Kartuschen sind leicht austauschbar und mit Vibrationsschutzverriegelung montierbar
Technische Daten
| Produktreihe | İPRD |
|---|---|
| Produktserie | Acti 9 |
| Produktname | Acti9 iPRD |
| Produkttyp Oder Komponententyp | Überspannungsableiter mit steckbaren Kassetten |
| Produktgruppe | İPRD20r |
| Geräteanwendung | Verteilung |
| Normen | EN 61643-11:2012; IEC 61643-11:2011 |
| Produktzertifizierungen | CE |
| Qualitätskennzeichnungen | KEMA-KEUR; NF |
| Polbezeichnung | 1P + N |
| Fernsignalisierung | Mit |
| Signalkontakte Anordnung | 1 SD (1 S/Ö) |
| Überspannungsableitertyp | Elektrisches Verteilungsnetz |
| Erdungssystem | TN-S; TT |
| Überspannungsableiter-Klassentyp | Typ 2 |
| Überspannungsableiter-Technologie | MOV + GDT |
| [Ue] Bemessungsbetriebsspannung | 230 V AC (+/- 10 %) bei 50/60 Hz |
| Nennableitstrom | Gemeinsamer Modus: 5 kA (L/PE); Gemeinsamer Modus: 5 kA (N/PE); Differenzmodus: 5 kA (L/N) |
| Maximaler Ableitstrom | Gemeinsamer Modus: 20 kA L/PE; Gemeinsamer Modus: 20 kA N/PE; Differenzmodus: 20 kA L/N |
| [Uc] Maximale Dauerspannung | Gemeinsamer Modus: 260 V N/PE; Gemeinsamer Modus: 350 V L/PE; Differenzmodus: 350 V L/N |
| Eingangsstrom | Differenzmodus 1,1 kV Typ 2 L/N; Gemeinsamer Modus 1,4 kV Typ 2 N/PE |
| [Ut] Temporäre Überspannung | 337 V L/N 5 s Festigkeit; 1200 V N/PE 200 ms sicherer Ausfallmodus; 442 V L/PE 5 s Festigkeit; 1453 V L/PE 200 ms sicherer Ausfallmodus |
| Schutzschaltertyp | Zugehöriger Leistungsschalter IC60N 20 A Kurve C - Icu 10 kA; Zugehöriger Leistungsschalter İC60H 20 A Kurve C - Icu 15 kA; Zugehöriger Leistungsschalter İC60L 20 A Kurve C - Icu 25 kA; Zugehöriger Leistungsschalter NG125H 20 A Kurve C - Icu 36 kA; Zugehöriger Leistungsschalter NG125L 20 A Kurve C - Icu 50 kA; Zugehörige Sicherung GG 40 A - Icu 15 kA; Zugehörige Sicherung GG 80 A - Icu 50 kA |
| Signalisierungskreisspannung | 0,25 A/250 V AC 50/60 Hz |
| Montagemodus | Steckbar (Hutschiene) |
| 9 Mm Teilungseinheiten | 4 |
| Höhe | 85 mm |
| Breite | 36 mm |
| Tiefe | 69 mm |
| Produktgewicht | 0,215 kg |
| Farbe | Weiß (RAL 9003) |
| [Ipe] Ground Residual Current | 0,003 mA; 0,6 mA |
| Anschlüsse - Klemmen | Tunnelklemme (unten) 2,5…35 mm²; Tunnelklemme (oben) 2,5…35 mm² |
| Anzugsdrehmoment | 2,5 N.m |
| Kompatibilitätscode | IPRD20r |
| IK-Schutzart | IK03 conforming to IEC 62262 |
| Relative Luftfeuchtigkeit | 5…95 % |
| Aufstellungshöhe | 2000 m |
| Umgebungstemperatur Bei Betrieb | -25…60 °C |
| Umgebungsbedingungen Bei Lagerung | -40…85 °C |
| Unit Type Of Package 1 | PCE |
| Anzahl Der Einheiten In Paket 1 | 1 |
| Package 1 Height | 4,300 cm |
| Package 1 Width | 7,200 cm |
| Package 1 Length | 9,200 cm |
| Paketgewicht (Lbs) | 243,000 g |
| Unit Type Of Package 2 | BB1 |
| Number Of Units In Package 2 | 6 |
| Package 2 Height | 8,300 cm |
| Package 2 Width | 9,900 cm |
| Package 2 Length | 27,600 cm |
| Package 2 Weight | 1,527 kg |
| Unit Type Of Package 3 | S03 |
| Number Of Units In Package 3 | 54 |
| Package 3 Height | 30,000 cm |
| Package 3 Width | 30,000 cm |
| Package 3 Length | 40,000 cm |
| Package 3 Weight | 14,223 kg |
| Garantie (in Monaten) | 18 |
