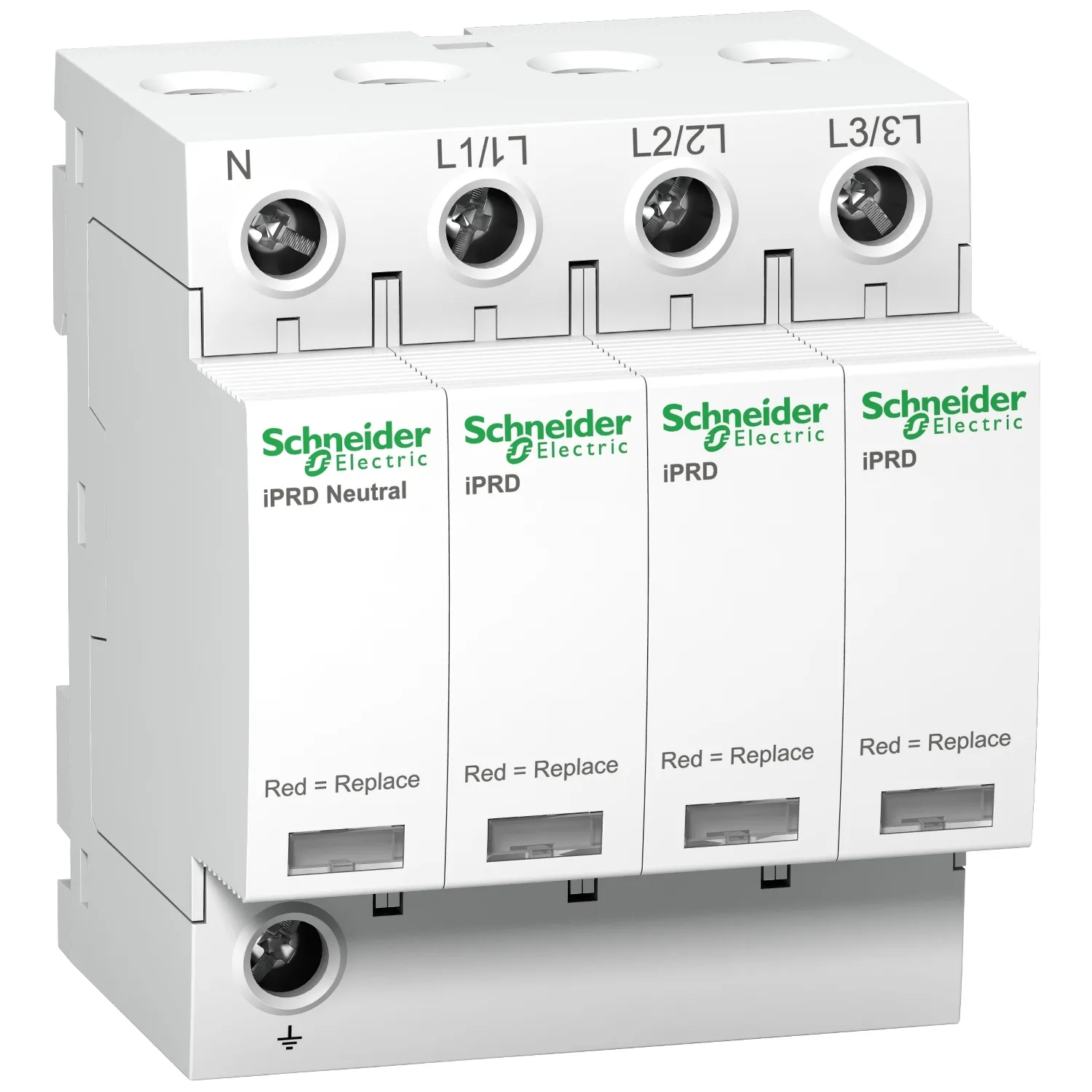

A9L20600 - iPRD20 3P+N

Dieser Acti9 iPRD20 Überspannungsableiter schützt 3P+N-Installationen. Er ermöglicht den schnellen Austausch beschädigter Kartuschen. Dieses Typ 2-Gerät wird für ein mittleres Risikoniveau und den Einspeiseverteiler empfohlen. Es kann gedreht werden, damit die Phase-/Neutralleiter-/Erdungskabel entweder oben oder unten eingeführt werden können. Das Schaltvermögen Isc des zugehörigen Schutzschalters kann bis zu 50kA betragen. Dieser Acti9 iPRD20 ist mit TT- und TN-S-Erdungssystemen kompatibel. Der Nennableitstrom Imax beträgt 20kA. Der Nennableitstrom In beträgt 5kA. Die maximale Dauerspannung Uc im Common-Modus beträgt 260VAC zwischen Neutralleiter und Erde sowie 350VAC zwischen Phase und Erde. Der Spannungsschutzpegel Up im Differenzmodus (zwischen Phase und Neutralleiter) beträgt 1,1kV. Der Spannungsschutzpegel Up im Common-Modus (zwischen Neutralleiter und Erde) beträgt 1,4kV. Die Betriebsspannung Ue beträgt 230VAC oder 400VAC +/- 10%. Die Betriebsfrequenz beträgt 50Hz oder 60Hz. Die Abmessungen betragen (B) 72mm x (H) 85mm x (T) 69mm. Die Breite in 9mm-Teilungseinheiten beträgt 8. Das Gewicht beträgt 450g. Die Schutzart ist IP20 und IP40 im Modulgehäuse. Die Betriebstemperatur beträgt -25°C bis 60°C. Die Lagertemperatur beträgt -40°C bis 85°C. Dieses Produkt entspricht den Normen EN 61643-11 und IEC 61643-11.

Hauptmerkmale

• Typ 2 20kA Überspannungsableiter gemäß den Normen IEC 61643-11:2011 und EN 61643-11:2012
• Geeignet für TT- und TN-S-Netze mit hohen prospektiven Kurzschlussströmen
• Einfach zu ersetzende steckbare Kartuschen und steckbar mit Vibrationsschutzverriegelung
• Umkehrbarer Überspannungsableiter, Stromversorgung über unteren Anschluss (Gammelschienen) und oberen Anschluss (Kabel)
