Schneider

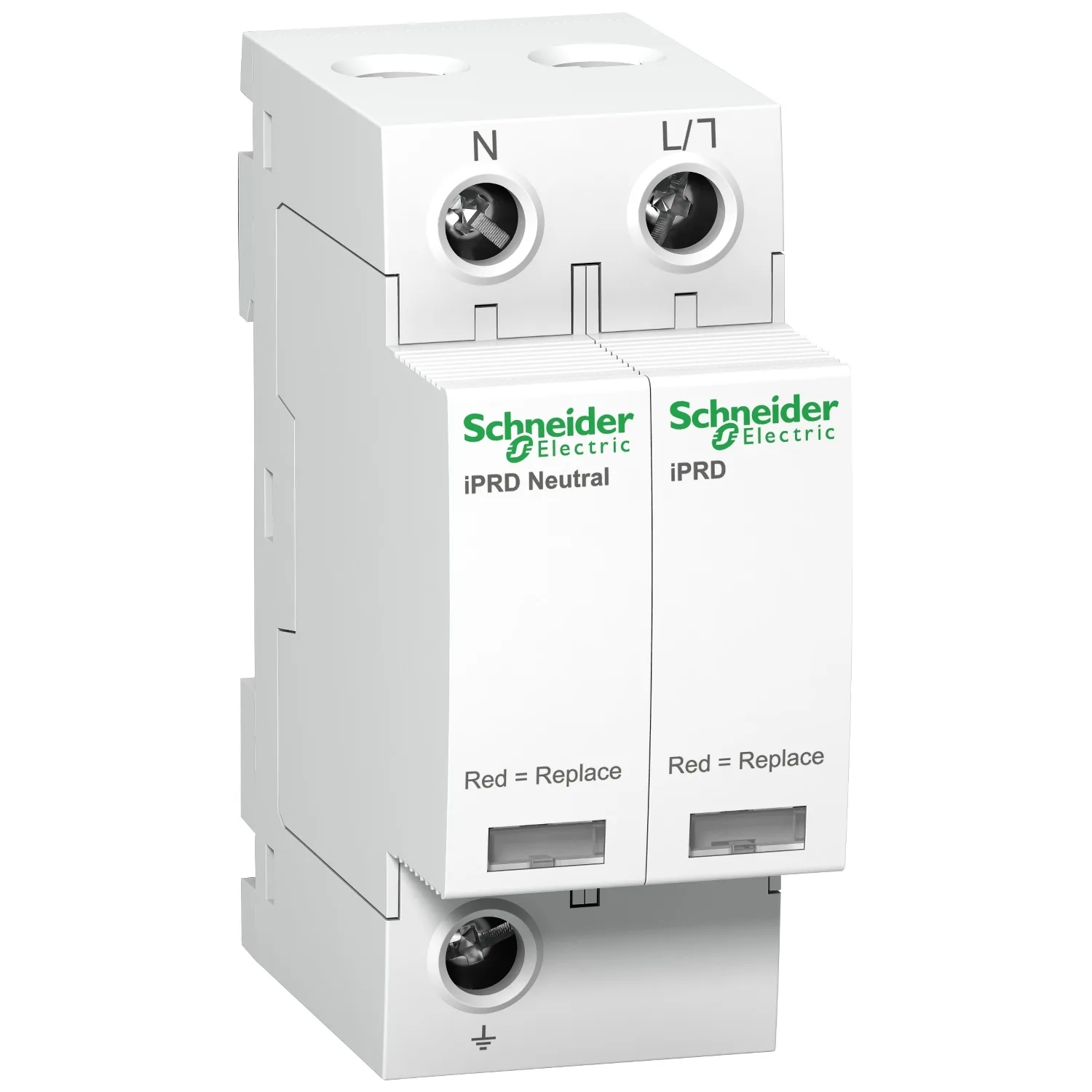

Überspannungsabl. iPRD40r, Typ 2, Steckb. Schutzmodule, 1P+N, Imax 40kA
Schneider A9L40501, Überspannungsabl. iPRD40r, Typ 2, Steckb. Schutzmodule, 1P+N, Imax 40kA. Kategorie: iPF & iPRD. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:A9L40501
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:127.30 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- IPRD
- Produktbereich
- Acti9
- Produktname
- Acti 9 iPRD
- Produkt- Oder Komponententyp
- Überspannungsableiter mit steckbarem Modul
Produktbeschreibung
Überspannungsableiter Acti 9 iPRD40r. 1-polig+N, Imax 40kA. Steckbare Schutzmodule, Typ 2, mit Fernmeldekontakt.
Technische Daten
Hauptmerkmale14
| Baureihe | IPRD |
|---|---|
| Produktbereich | Acti9 |
| Produktname | Acti 9 iPRD |
| Produkt- Oder Komponententyp | Überspannungsableiter mit steckbarem Modul |
| Kurzbezeichnung Des Geräts | iPRD40r |
| Geräteanwendung | Verteilung |
| Normen | EN 61643-11:2012; IEC 61643-11:2011 |
| Produktzertifizierungen | CE |
| Konformitätskennzeichen | NF; KEMA-KEUR |
| Beschreibung Der Pole | 1P + N |
| Fernmeldekontakt | Mit |
| Zusammensetzung Der Signalkontakte | 1 SD (1 W) |
| Typ Des Überspannungsableiters | Elektrisches Verteilungsnetzwerk |
| Erdungssystem | TT; TN-S |
Zusatzmerkmale22
| Typ Der Überspannungsableiter-Klasse | Typ 2 |
|---|---|
| Technologie Des Überspannungsableiters | MOV + GDT |
| [Ue] Bemessungs-Betriebsspannung | 230 V AC (± 10 %) bei 50/60 Hz |
| [In] Nennableitstoßstrom | Gleichtakt: 15 kA (L/PE); Gleichtakt: 15 kA (N/PE); Differentialbetrieb: 15 kA (L/N) |
| [Imax] Max. Ableitstoßstrom | Gleichtakt: 40 kA L/PE; Gleichtakt: 40 kA N/PE; Differentialbetrieb: 40 kA L/N |
| [Uc] Höchste Dauerspannung | Gleichtakt: 260 V N/PE; Differentialbetrieb: 350 V L/N |
| [Up] Schutzpegel | Gleichtakt 1,4 kV Typ 2 N/PE; Differentialbetrieb 1,6 kV Typ 2 L/N |
| [Ut] Zeitweilige Überspannung TOV | 337 V L/N 5 s Festigkeit; 1200 V N/PE 200 ms sicherer Ausfallmodus; 442 V L/PE 5 s Festigkeit; 1455 V L/PE 200 ms sicherer Ausfallmodus |
| Max. Netzseitiger Überstromschutz | Zugehöriger Trennschalter iC60H 40 A Kurve C - Icu 15 kA; Zugehöriger Trennschalter iC60N 40 A Kurve C - Icu 10 kA; Zugehöriger Trennschalter NG125H 40 A Kurve C - Icu 36 kA; Zugehöriger Trennschalter NG125L 40 A Kurve C - Icu 50 kA; Zugehöriger Trennschalter NG125N 40 A Kurve C - Icu 25 kA; Angeschlossene Sicherung gG 63 A - Icu 15 kA; Angeschlossene Sicherung gG 80 A - Icu 50 kA |
| Signalkreisspannung | 0,25 A/250 V AC 50/60 Hz |
| Montagemodus | Aufsteckbar (DIN-Schiene) |
| 9-mm-Raster | 4 |
| Höhe | 85 mm |
| Breite | 36 mm |
| Tiefe | 69 mm |
| Produktgewicht | 220 g |
| Farbe | Weiß (RAL 9003) |
| [Ipe] Schutzleiterstrom | 0,003 mA; 0,6 mA |
| Anschlüsse - Klemmen | Tunnelklemmen (oben oder unten) 4…16 mm² flexibel; Tunnelklemmen (oben oder unten) 4…16 mm² flexibel mit Aderendhülse; Tunnelklemmen (oben oder unten) 2,5…25 mm² fest |
| Drahtabisolierungslänge | 14 mm |
| [M] Anzugsdrehmoment | 3,5 Nm |
| Kompatibilitätscode | IPRD40r |
Montage5
| Schutzart (IK) | IK03 entspricht IEC 62262 |
|---|---|
| Relative Luftfeuchtigkeit | 5…95 % |
| Betriebshöhe | 2.000 m |
| Umgebungstemperatur Bei Betrieb | -25…60 °C |
| Umgebungstemperatur Bei Lagerung | -40…85 °C |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 4,2 cm |
| VPE 1 Breite | 7,2 cm |
| VPE 1 Länge | 9,2 cm |
| Verpackungsgewicht (Lbs) | 242 g |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 6 |
| VPE 2 Höhe | 8,1 cm |
| VPE 2 Breite | 10 cm |
| VPE 2 Länge | 27,8 cm |
| VPE 2 Gewicht | 1,517 kg |
| VPE 3 Art | S03 |
| VPE 3 Menge | 54 |
| VPE 3 Höhe | 30 cm |
| VPE 3 Breite | 30 cm |
| VPE 3 Länge | 40 cm |
| VPE 3 Gewicht | 14,255 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
