Schneider

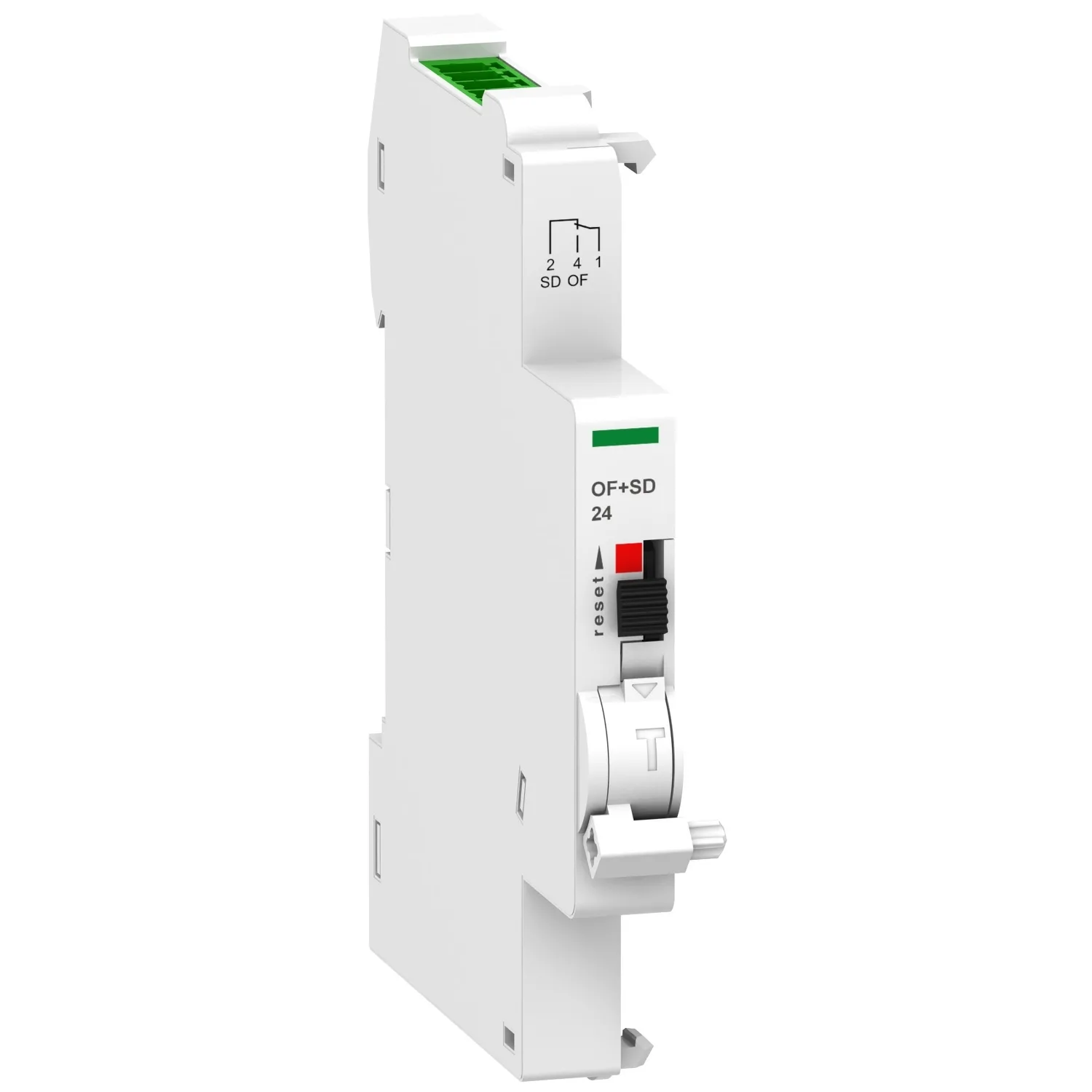

Hilfskontakt OF+SD, 24V DC mit Ti24 SPS-Schnittstelle
Schneider A9N26899, Hilfskontakt OF+SD, 24V DC mit Ti24 SPS-Schnittstelle. Kategorie: Acti9 C120. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:A9N26899
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:51.50 EUR (Request a quote)
Wichtige Eigenschaften
- Produktbereich
- Acti9
- Produkt- Oder Komponententyp
- Hilfsschalter OF und Fehlerkontakt
- Kurzbezeichnung Des Geräts
- OF+SD 24
- Geräteanwendung
- Für die Smartlink-Schnittstelle
Produktbeschreibung
Kombinierter Hilfs-/Fehlermeldeschalter Acti 9 OF+SD24. Ti24-Schnittstelle, Betriebsspannung (Ue) 24V DC. Ansprechen des Fernauslösers (MN, MX). Fernmeldung der Schaltstellung und der Fehlerauslösung. Frontseitige mechanische Statusanzeige. Kombinierbar mit C60, C120, DPN, RCCB/ID, C60H-DC. Der kombinierbare Hilfs/Fehlermeldeschalter OF+SD24 erfüllt folgende Normen- IEC 60947-5-4.
Technische Daten
Hauptmerkmale9
| Produktbereich | Acti9 |
|---|---|
| Produkt- Oder Komponententyp | Hilfsschalter OF und Fehlerkontakt |
| Kurzbezeichnung Des Geräts | OF+SD 24 |
| Geräteanwendung | Für die Smartlink-Schnittstelle |
| Zusammensetzung Der Signalkontakte | 1 S + 1 Ö |
| [In] Bemessungsstrom | DC-12 2…100 mA bei 24 V, DC ± 20 % |
| 9-mm-Raster | 1 |
| Normen | IEC 60947-5-4; IEC 60947-5-1 |
| Konformitätskennzeichen | CE |
Zusatzmerkmale15
| Kompatible Produktfamilie | Acti9 DPN Vigi; Acti9 RCCB-ID 125A; Acti9 Steckverbinder Ti24; Acti9 C60H-DC; Acti9 C60PV-DC; Acti9 C40; Acti9 ID C40; Acti9 C120; Acti9 DT40; Acti9 DT60; Acti9 IDc; Acti9 C120NA-DC; Acti9 DPN; Acti9 iDPN; Acti9 ITG40; Acti9 SW60-DC; Acti9 C60NA-DC |
|---|---|
| [Ui] Bemessungs-Isolationsspannung | 500 V entspricht IEC 60664-1 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV entspricht IEC 60664-1 |
| Lokale Signalisierung | Mechanische Anzeige |
| Montagemodus | Fest |
| Montagehalterung | DIN-Schiene |
| Kompatibilität Von Kammschienen Und Verteilerblöcken | Unten: ja |
| Höhe | 85,5 mm |
| Breite | 9 mm |
| Tiefe | 73,5 mm |
| Produktgewicht | 28 g |
| Farbe | Weiß |
| Elektrische Lebensdauer | 20000 Zyklen entspricht IEC 60947-5-4 |
| Anschlüsse - Klemmen | Federzugklemme Ti24 (oben): 1 cable(s) 0,5…1,5 mm² - fest; Federzugklemme Ti24 (oben): 1 cable(s) 0,5…1,5 mm² - flexibel |
| Drahtabisolierungslänge | 10 mm |
Montage6
| Verschmutzungsgrad | 2 entspricht IEC 60664-1 |
|---|---|
| Überspannungskategorie | III |
| Tropentauglichkeit | 2 entspricht IEC 60947-5-1 |
| Relative Luftfeuchtigkeit | 93 % bei 40 °C |
| Umgebungstemperatur Bei Betrieb | -25…70 °C |
| Umgebungstemperatur Bei Lagerung | -40…85 °C |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 8,000 cm |
| VPE 1 Breite | 2,000 cm |
| VPE 1 Länge | 9,500 cm |
| Verpackungsgewicht (Lbs) | 36,000 g |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 12 |
| VPE 2 Höhe | 8,400 cm |
| VPE 2 Breite | 10,000 cm |
| VPE 2 Länge | 23,500 cm |
| VPE 2 Gewicht | 487,000 g |
| VPE 3 Art | S03 |
| VPE 3 Menge | 108 |
| VPE 3 Höhe | 30,000 cm |
| VPE 3 Breite | 30,000 cm |
| VPE 3 Länge | 40,000 cm |
| VPE 3 Gewicht | 4,871 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
