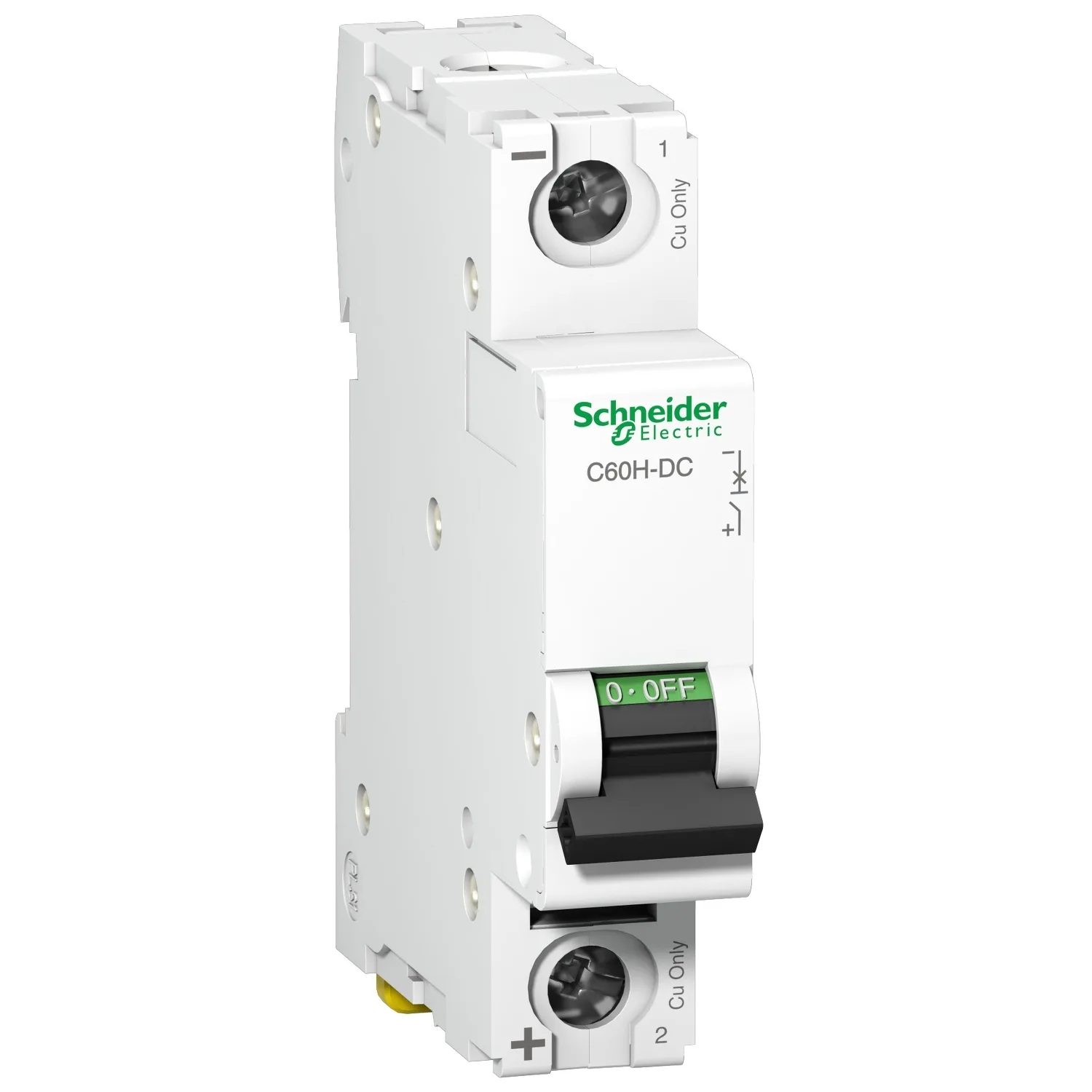

Leitungsschutzschalter C60H-DC, 1P, 15A, C-Charakteristik,

Dieser Acti9 C60H-DC ist ein Niederspannungs-Gleichstrom-Leitungsschutzschalter (MCB). Er verfügt über 1P, einen Bemessungsstrom von 15A und eine C-Auslösekurve. Das Bemessungskurzschlussausschaltvermögen beträgt bis zu 10kA bei 220VDC gemäß Norm EN 60947-2 und 10kA bei 220VDC gemäß Norm EN 60947-2. Dieses Produkt entspricht sowohl der Wohnraumnorm EN/IEC 60898-1 als auch der Industrienorm EN/IEC 60947-2. Dieser Leitungsschutzschalter schützt Stromkreise vor Kurzschluss- und Überströmen. Er bietet VisiTrip für mehr Sicherheit bei der Wartung und VisiSafe zur Verkürzung der Eingriffszeit. Der Acti9 C60H-DC wird in Gleichstromkreisen eingesetzt (Industriesteuerung und -automatisierung, Transport, erneuerbare Energien). Dieses Gerät ist für Anwendungen in der Industriesteuerung, Automatisierung, im Transportwesen und bei erneuerbaren Energien ausgelegt. Er hat eine elektrische Lebensdauer von bis zu 3000 Zyklen und eine mechanische Lebensdauer von bis zu 20000 Zyklen. Die Betriebsspannung Ue beträgt 250VDC. Die Bemessungsisolationsspannung Ui beträgt 500VDC. Die Bemessungsstoßspannungsfestigkeit Uimp beträgt 6kV. Die Betriebsfrequenz beträgt 50Hz oder 60Hz. Er ist für die DIN-Hutschienenmontage geeignet. Seine Breite beträgt 2 Teilungseinheiten zu je 9mm. Verschmutzungsgrad ist 3. Überspannungskategorie ist IV. Die Produktfarbe ist weiß (RAL9003). Das Gewicht beträgt 0,128kg. Gemäß der Norm IEC 60529 beträgt die Schutzart IP20 und IP40 im Gehäuse. Die Betriebstemperatur beträgt -25°C bis 70°C. Die Lagertemperatur beträgt -40°C bis 85°C.

Hauptmerkmale

• Trennungseigenschaft gemäß Norm IEC/EN 60947-2
• Kombiniert Schutz gegen Kurzschluss- und Überströme
• Einfache Installation mit einheitlichem Klemmen design und Verdrahtungsanzeige
• Grüner Streifen zur Gewährleistung der physischen Kontakttrennung für sichere nachgeschaltete Arbeiten
• Erhöht die Lebensdauer des Produkts durch schnelles Schließen unabhängig von der Betätigungsgeschwindigkeit des Hebels
