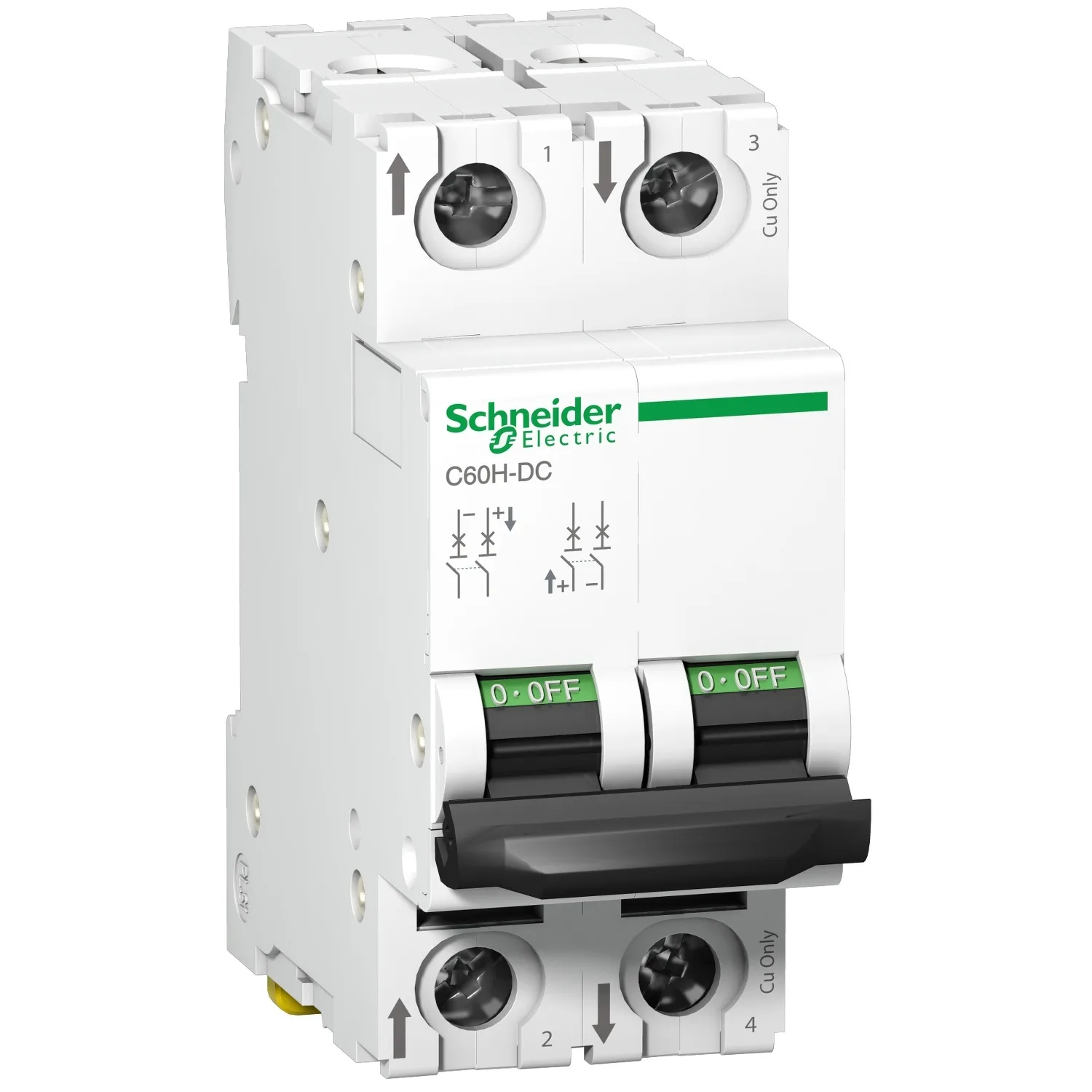

Leitungsschutzschalter C60H-DC, 2P, 15A, C-Charakteristik,
Schneider A9N61530, Leitungsschutzschalter C60H-DC, 2P, 15A, C-Charakteristik,. Kategorie: C60 H-DC Circuit Breaker. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:A9N61530
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:72.90 EUR (Request a quote)
Wichtige Eigenschaften
- Geräteanwendung
- Verteilung
- Produktserie
- C60
- Produkt Oder Komponententyp
- Leitungsschutzschalter
- Kurzbezeichnung Des Geräts
- C60H-DC
Produktbeschreibung
Dieser Acti9 C60H-DC ist ein Gleichstrom-Leitungsschutzschalter (MCB) für Niederspannung. Er verfügt über 2P, einen Bemessungsstrom von 15A und eine C-Auslösekurve. Das Bemessungskurzschlussausschaltvermögen beträgt bis zu 20kA bei 220VDC gemäß der Norm GB 14048.2 sowie 20kA bei 220VDC gemäß der Norm GB 14048.2. Dieses Produkt entspricht sowohl der Wohnungsbaunorm EN/IEC 60898-1 als auch der Industrienorm EN/IEC 60947-2. Dieser Leitungsschutzschalter schützt Stromkreise vor Kurzschluss und Überstrom. Er bietet VisiTrip für mehr Sicherheit bei der Wartung und VisiSafe zur Verkürzung der Eingriffszeit. Der Acti9 C60H-DC wird in Gleichstromkreisen eingesetzt (industrielle Steuerung und Automation, Transport, erneuerbare Energien). Dieses Gerät ist für Anwendungen in der Industriesteuerung, Automation, im Transportwesen und bei erneuerbaren Energien ausgelegt. Es besitzt eine elektrische Lebensdauer von bis zu 3000 Zyklen und eine mechanische Lebensdauer von bis zu 20000 Zyklen. Die Betriebsspannung Ue beträgt 500VDC. Die Bemessungsisolationsspannung Ui beträgt 500VDC. Die Bemessungsstoßspannungsfestigkeit Uimp beträgt 6kV. Die Betriebsfrequenz beträgt 50Hz oder 60Hz. Er ist für die DIN-Hutschiene geeignet. Seine Breite beträgt 4 Teilungseinheiten zu 9mm. Der Verschmutzungsgrad ist 3. Die Überspannungskategorie ist IV. Die Produktfarbe ist weiß (RAL9003). Das Gewicht beträgt 0.256kg. Gemäß der Norm IEC 60529 beträgt die Schutzart IP20 und IP40 im Gehäuse. Die Betriebstemperatur liegt zwischen -25°C und 70°C. Die Lagertemperatur liegt zwischen -40°C und 85°C.
Hauptmerkmale
- Eignung für die Trennung gemäß der Norm IEC/EN 60947-2
- Kombiniert den Schutz gegen Kurzschlüsse und Überströme
- Einfache Installation durch einheitliches Anschlußdesign und Verdrahtungsanzeige
- Grüner Streifen zur Gewährleistung der physischen Kontakttrennung für sichere nachgeschaltete Vorgänge
- Erhöht die Lebensdauer des Produkts durch schnelles Schließen unabhängig von der Betätigungsgeschwindigkeit des Hebels
Technische Daten
| Geräteanwendung | Verteilung |
|---|---|
| Produktserie | C60 |
| Produkt Oder Komponententyp | Leitungsschutzschalter |
| Kurzbezeichnung Des Geräts | C60H-DC |
| Polbeschreibung | 2P |
| Anzahl Der Geschützten Pole | 1 |
| [In] Bemessungsstrom | 15 A bei 25 °C |
| Netzwerktyp | DC |
| Auslösertechnologie | Thermisch-magnetisch |
| Kurvencode | C |
| Ausschaltvermögen | 10 kA Icu konform mit Norm EN 60947-2 - 440 V DC, 10 kA Icu konform mit Norm IEC 60947-2 - 440 V DC, 6 kA Icu konform mit Norm EN 60947-2 - 500 V DC, 6 kA Icu konform mit Norm IEC 60947-2 - 500 V DC, 20 kA Icu konform mit Norm GB 14048.2 - 220 V DC, 20 kA Icu konform mit Norm IEC 60947-2 - 220 V DC, 20 kA Icu konform mit Norm GB 14048.2 - 250 V DC, 20 kA Icu konform mit Norm IEC 60 |
| Gebrauchskategorie | Kategorie A EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2, Kategorie A konform mit Norm IEC 60947-2 |
| Trenneigenschaft | Ja konform mit Norm EN 60947-2, Ja konform mit Norm IEC 60947-2 |
| Netzwerkfrequenz | - |
| [Ue] Bemessungsbetriebsspannung | 500 V DC |
| Magnetic Tripping Limit | 7...10 x In |
| [Ics] Bemessungs-Ausschaltvermögen | 15 kA 75 % x Icu konform mit Norm EN 60947-2 - 220 V DC, 15 kA 75 % x Icu konform mit Norm IEC 60947-2 - 220 V DC, 15 kA 75 % x Icu konform mit Norm EN 60947-2 - 250 V DC, 15 kA 75 % x Icu konform mit Norm IEC 60947-2 - 250 V DC, 4,5 kA 75 % x Icu konform mit Norm EN 60947-2 - 500 V DC, 4,5 kA 75 % x Icu konform mit Norm IEC 60947-2 - 500 V DC, 7,5 kA 75 % x Icu konform mit Norm |
| [Ui] Bemessungsisolationsspannung | 500 V DC konform mit Norm IEC 60947-2, 500 V DC konform mit Norm EN 60947-2 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV konform mit Norm EN 60947-2, 6 kV konform mit Norm IEC 60947-2 |
| Kontaktstellungsanzeige | Ja |
| Steuerungsart | Kipphebel |
| Lokale Signalisierung | EIN/AUS-Anzeige |
| Montageart | Feste Montage |
| Montagehalterung | 35 mm symmetrische DIN-Schiene |
| Kompatibilität Des Kamm-Sammelschienen-Verteilerblocks | Standard oben oder unten |
| 9 Mm Teilung | 4 |
| Produktgewicht | 0.256 kg |
| Farbe | Weiß |
| Mechanische Lebensdauer | 20000 cycles |
| Elektrische Lebensdauer | 6000 cycles - 500 V DC, 3000 cycles - 500 V DC |
| Verriegelungsmöglichkeit | Abschließbar |
| Beschreibung Der Verriegelungsoptionen | In Stellung O |
| Anschlüsse - Klemmen | Tunnelklemmen, oben oder unten für 1 flexible Ader(n) max. 16 mm², Tunnelklemmen, oben oder unten für 1 starre Ader(n) max. 25 mm² |
| Anzugsdrehmoment | 2.5 N.m oben oder unten Leistungskreis |
| Erdschlussschutz | Keine |
| Produktkompatibilität | C60-Zubehör, C60-Hilfsschalter |
| Normen | EN 60947-2, IEC 60947-2 |
| Verschmutzungsgrad | 3 konform mit Norm EN 60947-2, 3 konform mit Norm IEC 60947-2 |
| Tropenfestigkeit | 2 konform mit Norm IEC 60068-2 |
| Relative Luftfeuchtigkeit | 95 % (55 °C) |
| Aufstellungshöhe | 2000 m |
| Umgebungstemperatur Bei Betrieb | -25...70 °C |
| Umgebungstemperatur Bei Lagerung | -40...85 °C |
| Status Nachhaltiges Angebot | Green Premium-Produkt |
| ROHS | Konform - seit 1310 - Schneider Electric Konformitätserklärung |
| REACH | Enthält keine SVHC über dem Schwellenwert |
| Umweltprofil Des Produkts | Verfügbar |
| Anweisungen Zum Lebensdauerende | Keine speziellen Recyclingvorgänge erforderlich |
