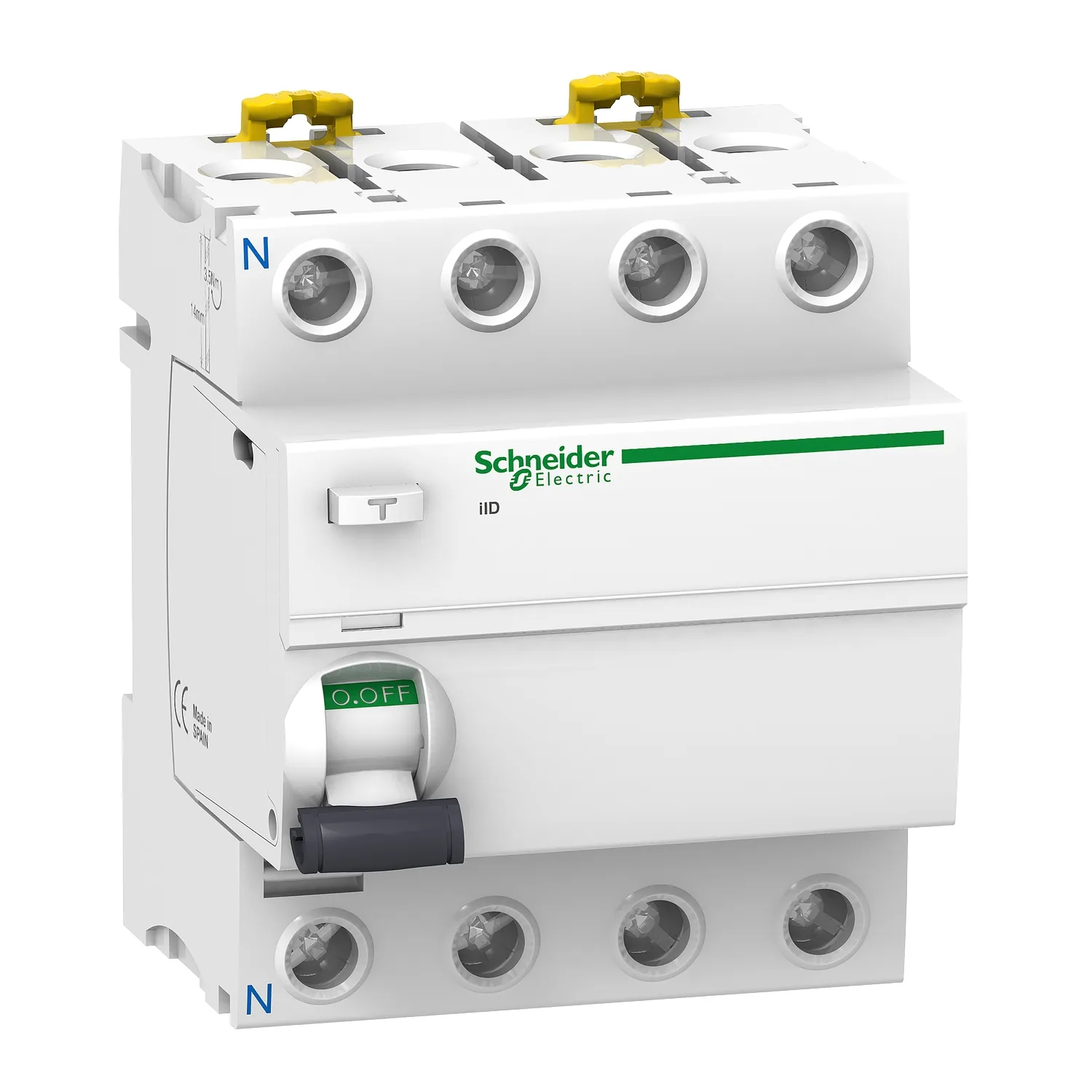

Acti9 iID - Fehlerstromschutzschalter - 4P - 80A - 300mA - Typ AC

Dieser Acti9 iID ist ein modularer und zuverlässiger Fehlerstromschutzschalter (RCCB). Es handelt sich um einen 4P-Schutzschalter mit einem Bemessungsstrom In von 80A, einer Fehlerstromempfindlichkeit von 300mA und einer Schutzklasse vom Typ AC. Dieses Produkt schützt vor elektrischem Schlag bei indirektem Kontakt sowie vor Brandgefahren. Es übernimmt die Funktion der Trennung von Stromkreisen im Falle eines Erdschlusses. Seine einzigartige Visitrip-Anzeige verkürzt die Eingriffszeit, indem das fehlerhafte Gerät durch eine mechanische Anzeige an der Frontseite angezeigt wird. Dieses Produkt verfügt zudem über ein VisiSafe-Fenster mit einem grünen Streifen am Schalthebel, der die vollständige Öffnung der Pole anzeigt und so Wartungsarbeiten auf der Abgangsseite ermöglicht. Dieses Produkt entspricht der Norm EN/IEC 61008-1. Das Bemessungs-Ein- und Ausschaltvermögen (Im/IΔm) beträgt 1500A. Der bedingte Bemessungs-Kurzschlussstrom (Inc/IΔc) beträgt 10kA. Die elektrische Lebensdauer geht bis zu 10000 Schaltspiele und die mechanische Lebensdauer bis zu 20000 Schaltspiele. Die Betriebsspannung Ue beträgt 380VAC bis 415VAC. Die Bemessungsisolationsspannung Ui beträgt 500VAC. Die Bemessungsstoßspannungsfestigkeit Uimp beträgt 6kV. Die Frequenz beträgt 50Hz oder 60Hz. Er ist für die DIN-Hutschiene geeignet. Die Breite in 9mm-Teilungseinheiten beträgt 8. Die Produktfarbe ist weiß (RAL9003). Die Abmessungen betragen (B) 72mm x (H) 91mm x (T) 73.5mm. Das Gewicht beträgt 0.37kg. Gemäß der Norm IEC 60529 beträgt die Schutzart IP20 und IP40 im Gehäuse. Die Betriebstemperatur liegt zwischen -5°C und 60°C. Die Lagertemperatur liegt zwischen -40°C und 85°C.

Hauptmerkmale

• Schutz von Personen gegen elektrischen Schlag bei indirektem Kontakt
• Eignung zum Trennen im Wohnbereich gemäß den Normen IEC 61008-1 und IEC 61008-2-1
• Schutz von Anlagen vor Brandgefahren
• Einfache Installation durch einheitliches Klemmendesign und Verdrahtungsanzeige
• Erdschlussanzeige durch eine rote mechanische Anzeige an der Frontseite
