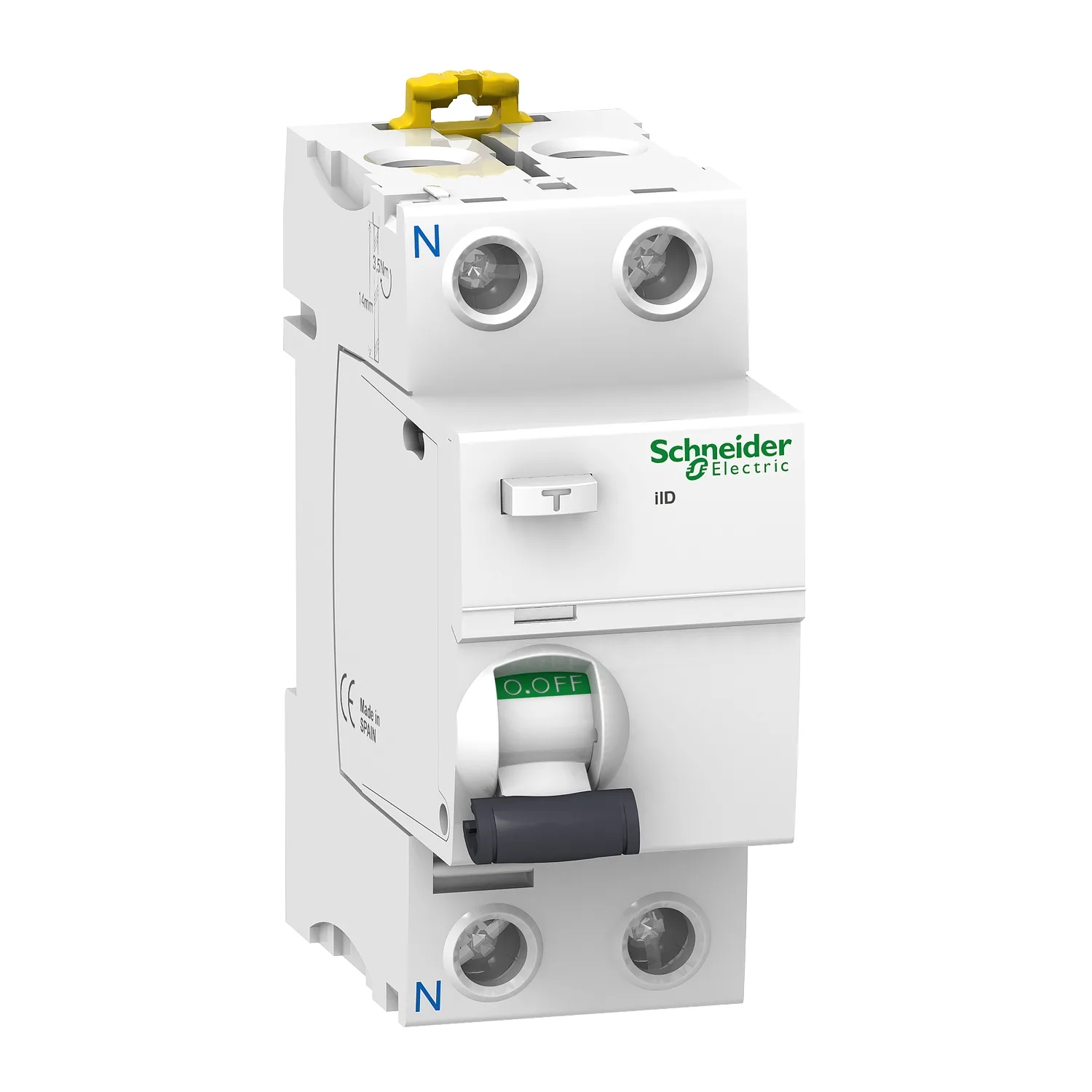

A9R21240 - iID 2P 40A 30mA A
Schneider A9R21240, iID 2P 40A 30mA A. Kategorie: iID RCCB. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:A9R21240
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:76.90 EUR (Request a quote)
Wichtige Eigenschaften
- Reihe
- Acti 9
- Produktname
- Acti9 iID
- Produkttyp Oder Komponententyp
- Fehlerstromschutzschalter (RCCB)
- Produktgruppe
- İID
Produktbeschreibung
- Dieses Produkt schützt vor elektrischem Schlag durch direkten oder indirekten Kontakt sowie vor Brandgefahren
- Es erfüllt die Funktion der Trennung von Stromkreisen im Falle eines Erdschlusses
- Die einzigartige Visitrip-Anzeige verkürzt die Interventionszeit, indem sie das defekte Gerät über eine mechanische Anzeige an der Vorderseite anzeigt
- Dieses Produkt verfügt außerdem über ein VisiSafe-Fenster mit einem grünen Streifen am Kabelende, der die vollständige Öffnung der Pole anzeigt und eine nachgeschaltete Wartung ermöglicht. Dieses Produkt entspricht der Norm EN/IEC 61008-1
- Das Bemessungs-Einschalt- und Ausschaltvermögen (Im/IΔm) beträgt 1500A
- Der bedingte Bemessungskurzschlussstrom (Inc/IΔc) beträgt 10kA
- Die elektrische Lebensdauer beträgt bis zu 15000 Zyklen
- Die mechanische Lebensdauer beträgt bis zu 20000 Zyklen
- Betriebsspannung Ue von 220VAC bis 240VAC
- Bemessungsisolationsspannung Ui von 500VAC
- Bemessungsstoßspannungsfestigkeit Uimp von 6kV
- Auf DIN-Schiene montierbar
- Breite im 9mm-Teilungsmaß beträgt 4
- Produktfarbe ist weiß (RAL9003)
- Abmessungen (B) 36mm x (H) 91mm x (T) 73.5mm
- Gewicht 0.21kg
- Hat die Schutzart IP20 gemäß der Norm IEC/EN 60529 und wird einmal IP40 in einem modularen Kasten
- Betriebstemperatur zwischen -25°C und 60°C
- Lagertemperatur zwischen -40°C und 85°C
Hauptmerkmale
- Schutz von Personen gegen elektrischen Schlag durch direkten Kontakt
- Wohnungsisolierung gemäß den Normen IEC 61008-1 und IEC 61008-2-1
- Einfache Installation mit kombinierter Klemmenkonstruktion und Kabelanschlussanzeige
- Anzeige von Erdschlüssen durch rote mechanische Anzeige an der Vorderseite
- Kompatibel mit Acti9-Verriegelungszubehör
Technische Daten
| Reihe | Acti 9 |
|---|---|
| Produktname | Acti9 iID |
| Produkttyp Oder Komponententyp | Fehlerstromschutzschalter (RCCB) |
| Produktgruppe | İID |
| Polbeschreibung | 2P |
| Neutralleiterposition | Links |
| [In] Bemessungsstrom | 40 A |
| Netzwerktyp | AC |
| Erdschlussempfindlichkeit | 30 mA |
| Zeitverzögerung Des Erdschlussschutzes | Unverzögert |
| Erdschutzklasse | Typ A |
| Geräteposition Im System | Abgang |
| Netzfrequenz | 50/60 Hz |
| [Ue] Bemessungsbetriebsspannung | 230...240 V AC 50/60 Hz |
| Auslösetechnologie Für Fehlerstrom | Spannungsunabhängig |
| Nenneinschalt- Und Ausschaltvermögen | Idm 1500 A; Im 1500 A |
| Bedingter Bemessungskurzschlussstrom | 10 kA |
| [Ui] Bemessungsisolationsspannung | 500 V AC 50/60 Hz |
| [Uimp] Bemessungsstoßspannungsfestigkeit | 6 kV |
| Kontaktstellungsanzeige | Ja |
| Steuerungstyp | Kippschalter |
| Montageart | Steckbar |
| Montagehalterung | 35 mm DIN-Schiene |
| 9 Mm Teilung | 4 |
| Höhe | 85 mm |
| Breite | 36 mm |
| Tiefe | 69 mm |
| Einbautiefe | 44 mm |
| Produktgewicht | 210 g |
| Farbe | Weiß (RAL 9003) |
| Mechanische Lebensdauer | 20000 cycles |
| Elektrische Lebensdauer | 15000 cycles |
| Beschreibung Der Verriegelungsoptionen | Verriegelungsvorrichtung |
| Anschlüsse - Klemmen | Einzelklemme oben oder unten 1…35 mm² massiv; Einzelklemme oben oder unten 1…25 mm² flexibel; Einzelklemme oben oder unten 1…25 mm² mit Aderendhülse und flexibel |
| Abisolierlänge Der Drähte | 14 mm for üst veya alt connection |
| Anzugsdrehmoment | 3,5 N.m üst veya alt |
| Normen | EN/IEC 61008-1; EN/IEC 61008-2-1 |
| Schutzart (IP) | IP20 conforming to IEC 60529; IP40 (modulares Gehäuse) conforming to IEC 60529 |
| Verschmutzungsgrad | 3 |
| Elektromagnetische Verträglichkeit | 8/20 µs Stoßstromfestigkeit, 250 A entspricht EN/IEC 61008-1 |
| Umgebungstemperatur Bei Betrieb | -25…60 °C |
| Lagerungstemperatur | -40…85 °C |
| Verpackungseinheit 1 | PCE |
| Anzahl Der Einheiten In Paket 1 | 1 |
| Höhe Von Paket 1 | 4,000 cm |
| Breite Von Paket 1 | 8,500 cm |
| Länge Von Paket 1 | 10,000 cm |
| Gewicht Von Paket 1 | 220,200 g |
| Verpackungseinheit 2 | S03 |
| Anzahl Der Einheiten In Paket 2 | 54 |
| Höhe Von Paket 2 | 30,000 cm |
| Breite Von Paket 2 | 30,000 cm |
| Länge Von Paket 2 | 40,000 cm |
| Gewicht Von Paket 2 | 12,173 kg |
| Vertragliche Garantie | 18 |
