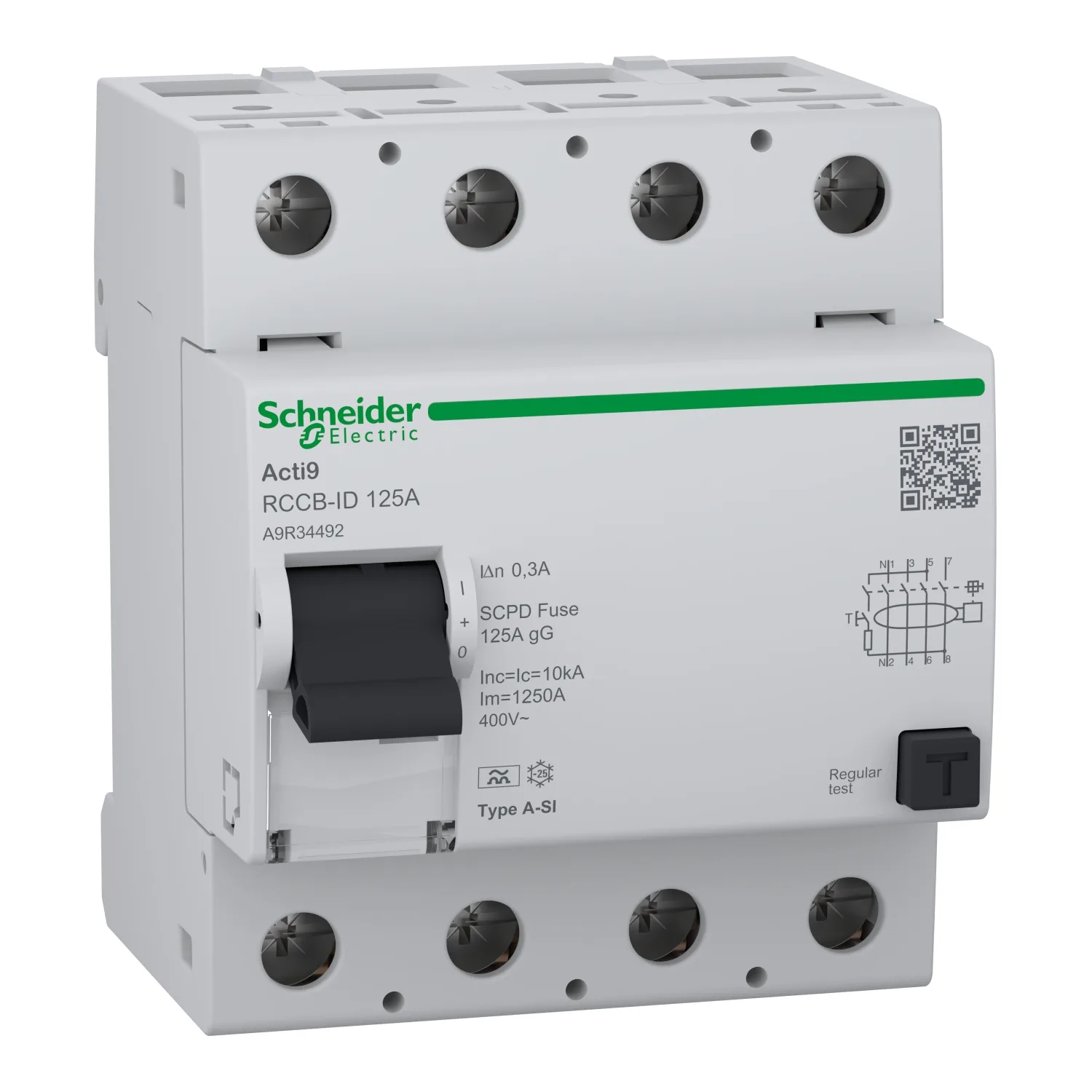

A9R34492 - Acti9 RCCB-ID 4P 125A 300mA A-SI Typ NEU (ersetzt 16921)
Schneider A9R34492, Acti9 RCCB-ID 4P 125A 300mA A-SI Typ NEU (ersetzt 16921). Kategorie: Acti9 RCCB-ID 125A. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:A9R34492
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:1,004.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Acti9
- Produktname
- Acti 9 RCCB-ID
- Produkt- Oder Komponententyp
- Fehlerstrom-Schutzschalter (FI)
- Kurzbezeichnung Des Geräts
- RCCB-ID
Produktbeschreibung
Dieses Produkt ist ein Acti9 RCCB-ID Fehlerstrom-Schutzschalter (RCCB). Es ist ein 4P Fehlerstromschutzschalter mit einem Bemessungsstrom In von 125A, einer Schutzklasse vom Typ A-SI und einer Fehlerstromempfindlichkeit von 300mA. Durch Hinzufügen eines Verriegelungszubehörs kann er in der OFF-Position verriegelt werden. Nur kompatibel mit 4P PowerTag Energy. Dieses Produkt bietet Schutz vor elektrischem Schlag durch indirekten Kontakt und Brandrisiken. Der Fehlerstromschutzschalter vom Typ A-SI bietet eine erhöhte Störfestigkeit gegen elektrische Störungen sowie in verschmutzten oder korrosiven Umgebungen. Die Auslösetechnologie ist spannungsunabhängig. Die Zeitverzögerung des Erdschlussschutzes ist unverzögert und garantiert eine sofortige Auslösung ohne Zeitverzögerung. Der Gerätestatus wird durch einen 3-Stufen-Kippschalter und eine Frontplattenanzeige angezeigt: grüne Anzeige bei Ein, rote Anzeige bei Aus, grüne Anzeige im Fehlerfall. Dieser Acti9 RCCB bietet Schutz in allen kleinen Industrie- und Zweckbauten. Dieses Produkt entspricht den Normen IEC/EN 60947-1 und -3, IEC/EN 61008-1 und -2-1. Es verfügt über VDE- und CE-Qualitätszeichen. Das Bemessungs-Schalt- und Kurzschlussvermögen (Im/IΔm) beträgt 1250A. Der bedingte Bemessungs-Kurzschlussstrom (Inc/IΔc) beträgt 10kA. Die elektrische Lebensdauer beträgt bis zu 2000 Schaltspiele. Die mechanische Lebensdauer beträgt bis zu 5000 Schaltspiele. Die Betriebsspannung Ue beträgt 400VAC bei einer Frequenz von 50Hz. Die Bemessungsisolationsspannung Ui beträgt 400VAC. Die Bemessungs-Stoßspannungsfestigkeit Uimp beträgt 4kV. Auf DIN-Hutschiene montierbar. Breite in 9mm-Teilungseinheiten: 8. Produktfarbe ist grau. Abmessungen: (B) 72mm x (H) 86mm x (T) 76mm. Gewicht: 420g. Schutzart IP20. Gemäß Norm IEC/EN 60529 bei Einbau in ein modulares Gehäuse IP40. Betriebstemperatur zwischen -25°C und 40°C. Lagertemperatur zwischen -40°C und 85°C.
Hauptmerkmale
- Teil des Acti9-Systems
- Entspricht der Norm IEC/EN61008-2-1
- Schutz von Personen vor elektrischem Schlag durch indirekten Kontakt
- Schutz von Anlagen gegen Brandrisiken
- Einfache Installation durch kombiniertes Klemmenidesign und Verdrahtungsanzeige
Technische Daten
Hauptmerkmale13
| Baureihe | Acti9 |
|---|---|
| Produktname | Acti 9 RCCB-ID |
| Produkt- Oder Komponententyp | Fehlerstrom-Schutzschalter (FI) |
| Kurzbezeichnung Des Geräts | RCCB-ID |
| Beschreibung Der Pole | 4P |
| Neutralposition | Links |
| [In] Bemessungsstrom | 125 A |
| Netzwerktyp | AC |
| Erdschlussempfindlichkeit | 300 mA |
| Erdschlussschutz Zeitverzögerung | Unverzögert |
| Erdschluss-Schutzklasse | Typ A-SI (Superimmunisiert) |
| Nennunterbr.- U. Auslös.-Kap. | IM = 1250 A 400 V entspricht IEC/EN 61008-1; IM = 1250 A 230 V entspricht IEC/EN 61008-2-1 |
| Bedingter Bemessungs-Kurzschlussstrom | Inc 10 kA 125 A |
Zusatzmerkmale24
| Geräteposition Im System | Abgang |
|---|---|
| Netzwerkfrequenz | 50 Hz |
| [Ue] Bemessungs-Betriebsspannung | 400 V AC 50 Hz entspricht IEC/EN 61008-1; 400 V AC 50 Hz entspricht IEC/EN 61008-2-1 |
| Fehlerstrom-Auslösetechnik | Spannungsunabhängig |
| [Ui] Bemessungs-Isolationsspannung | 400 V AC 50 Hz entspricht IEC/EN 61008-1; 400 V AC 50 Hz entspricht IEC/EN 61008-2-1 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV entspricht IEC/EN 61008-1; 4 kV entspricht IEC/EN 61008-2-1 |
| Kontaktstellungsanzeige | Ja |
| Steuerungstyp | Kippschalter |
| Lokale Signalisierung | Red/green indicator; Auslöseanzeige |
| Montagemodus | Fest |
| Montagehalterung | 35 mm symmetrische DIN-Schiene |
| Anschlussraster | 18 mm zwischen Phasen |
| 9-mm-Raster | 8 |
| Höhe | 86 mm |
| Breite | 72 mm |
| Tiefe | 76 mm |
| Produktgewicht | 420 g |
| Farbe | Grau |
| Mechanische Lebensdauer | 5000 Zyklen |
| Elektrische Lebensdauer | 2000 Zyklen |
| Vorrichtungen Für Vorhängeschlösser | Verriegelbar |
| Anschlüsse - Klemmen | Tunnelklemmen2 Kabel(n) 1,5…16 mm² flexibel; Tunnelklemmen2 Kabel(n) 1,5…16 mm² fest; Tunnelklemmen1 Kabel(n) 1,5…50 mm² fest; Tunnelklemmen1 Kabel(n) 1,5…35 mm² flexibel; Tunnelklemmen1 Kabel(n) 1,5…35 mm² flexibel mit Aderendhülse; Tunnelklemmen2 Kabel(n) 1,5…16 mm² flexibel mit Aderendhülse |
| Drahtabisolierungslänge | 11 mm |
| [M] Anzugsdrehmoment | 3 Nm |
Montage8
| Normen | IEC/EN 61008-1; IEC/EN 61008-2-1 |
|---|---|
| Produktzertifizierungen | CE |
| Konformitätskennzeichen | VDE |
| Schutzart (IP) | IP20 entspricht IEC/EN 60529; IP40 (modulares Gehäuse) entspricht IEC/EN 60529 |
| Verschmutzungsgrad | 3 |
| Elektromagnetische Verträglichkeit | 8/20 µs Impulswiderstand, 3 kA entspricht IEC/EN 61008-1; 8/20 µs Impulswiderstand, 3 kA entspricht IEC/EN 61008-2-1 |
| Umgebungstemperatur Bei Betrieb | -25…40 °C |
| Umgebungstemperatur Bei Lagerung | -40…85 °C |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 8,000 cm |
| VPE 1 Breite | 7,500 cm |
| VPE 1 Länge | 9,000 cm |
| Verpackungsgewicht (Lbs) | 414,000 g |
| VPE 2 Art | S02 |
| VPE 2 Menge | 12 |
| VPE 2 Höhe | 15,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 5,283 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
