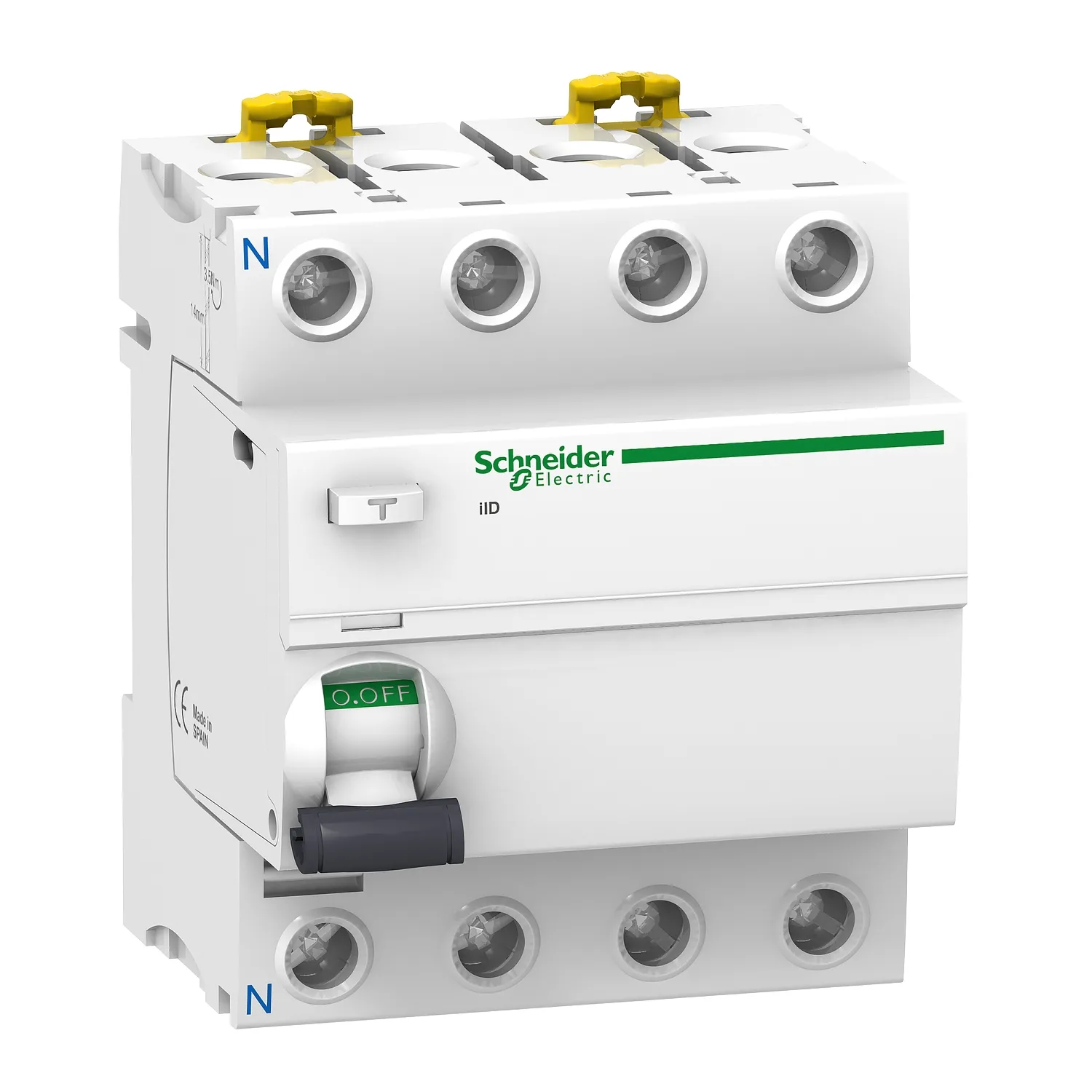

Acti9 iID - Fehlerstromschutzschalter (RCCB) - 4P - 63A - 300mA s - Typ A-SI

Dieser Acti9 iID ist ein modularer und zuverlässiger Fehlerstromschutzschalter (RCCB). Es handelt sich um einen 4P-Schutzschalter mit einem Bemessungsstrom In von 63A, einer Erdschlussempfindlichkeit von 300mA und einer Schutzklasse vom Typ A-SI. Dieses Produkt schützt vor elektrischem Schlag bei indirektem Berühren und vor Brandgefahren. Es übernimmt die Funktion der Trennung von Stromkreisen im Falle eines Erdschlusses. Seine einzigartige Visitrip-Anzeige verkürzt die Eingriffszeit, indem sie das fehlerhafte Gerät über eine mechanische Anzeige an der Frontseite anzeigt. Dieses Produkt verfügt zudem über ein VisiSafe-Fenster mit einem grünen Streifen am Schalthebel, der die vollständige Öffnung der Pole anzeigt und eine nachgeschaltete Wartung ermöglicht. Dieses Produkt entspricht der Norm EN/IEC 61008-1. Das Bemessungs-Einschalt- und Ausschaltvermögen (Im/IΔm) beträgt 1500A. Der bedingte Bemessungs-Kurzschlussstrom (Inc/IΔc) beträgt 10kA. Es hat eine elektrische Lebensdauer von bis zu 15000 Schaltspielen und eine mechanische Lebensdauer von bis zu 20000 Schaltspielen. Die Betriebsspannung Ue beträgt 380VAC bis 415VAC. Die Bemessungsisolationsspannung Ui beträgt 500VAC. Die Bemessungs-Stoßspannungsfestigkeit Uimp beträgt 6kV. Die Frequenz beträgt 50Hz oder 60Hz. Es ist auf DIN-Schiene montierbar. Die Breite in 9mm-Teilungseinheiten beträgt 8. Die Produktfarbe ist weiß (RAL9003). Die Abmessungen sind (B) 72mm x (H) 91mm x (T) 73.5mm. Das Gewicht beträgt 0.37kg. Gemäß der Norm IEC 60529 ist die Schutzart IP20 und IP40 im Gehäuse. Die Betriebstemperatur liegt zwischen -25°C und 60°C. Die Lagertemperatur liegt zwischen -40°C und 85°C.

Hauptmerkmale

• Schutz von Personen vor elektrischem Schlag durch indirektes Berühren
• Eignung für die Isolierung im Wohnbereich gemäß den Normen IEC 61008-1 und IEC 61008-2-1
• Schutz von Anlagen vor Brandgefahr
• Einfache Installation mit einheitlichem Klemmen-Design und Verdrahtungsanzeige
• Anzeige von Erdschlüssen durch eine rote mechanische Anzeige an der Frontseite
