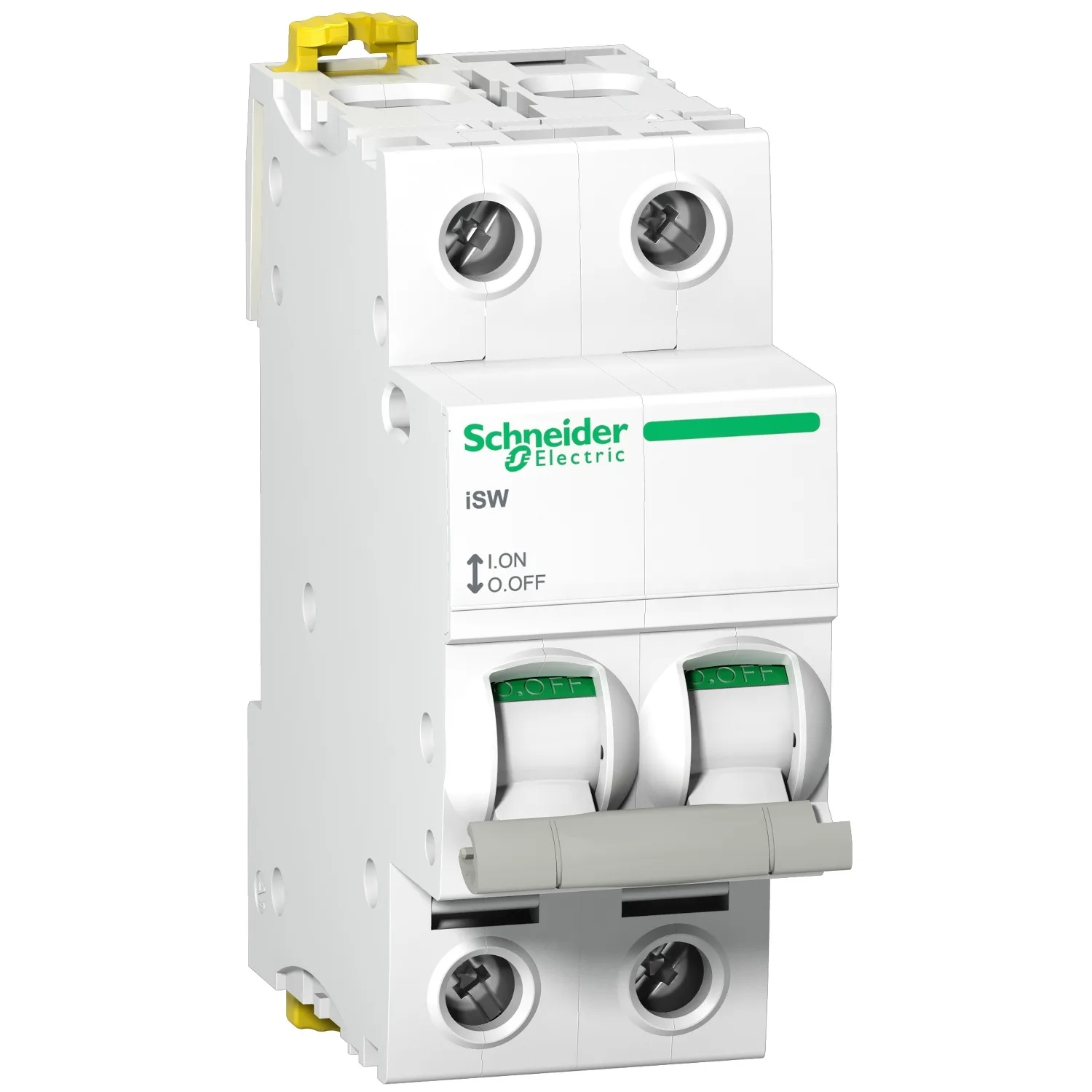

Lasttrennschalter iSW, 2P, 125A, 415V AC
Schneider A9S65292, Lasttrennschalter iSW, 2P, 125A, 415V AC. Kategorie: iSW & SW. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:A9S65292
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:54.30 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Acti9
- Produktname
- Acti9 iSW
- Produkt- Oder Komponententyp
- Lasttrennschalter
- Kurzbezeichnung Des Geräts
- iSW
Produktbeschreibung
Lasttrennschalter Acti 9 iSW. 2-polig, Nennstrom 125A, Betriebsspannung (Ue) 415V AC, Isolationsspannung (Ui) 500V AC. Öffnen und Schließen von Stromkreisen unter Last. Eindeutige Schaltstellungsanzeige durch grüne Markierung am Schaltknebel des Gerätes. Zusätzlich anreihbare Hilfsmodule (optional): Hilfsschalter zur Statusmeldung (iOF). Werkzeuglose Montage linksseitig am Gerät. Farbton RAL 9003. Der Lasttrennschalter iSW erfüllt folgende Normen: IEC/EN 60947-3.
Technische Daten
Hauptmerkmale8
| Baureihe | Acti9 |
|---|---|
| Produktname | Acti9 iSW |
| Produkt- Oder Komponententyp | Lasttrennschalter |
| Kurzbezeichnung Des Geräts | iSW |
| Geräteanwendung | Steuerung; Isolierung |
| Beschreibung Der Pole | 2P |
| Nutzungskategorie | AC-22A |
| Eignung Für Isolation | Ja |
Zusatzmerkmale22
| [Ie] Bemessungs-Betriebsstrom | 125 A bei 415 V AC 50/60 Hz |
|---|---|
| [Ue] Betriebsbemessungsspannung | 415 V AC 50/60 Hz |
| [Icm] Bemessungsgrenz-Kurzschlusseinschaltvermögen | 5 kA Lasttrennschalter allein |
| [Icw] Bemessungs-Kurzzeitstromfestigkeit | 1500 A |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC 50/60 Hz |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV |
| Steuerungstyp | Kippschalter |
| Lokale Signalisierung | ON/OFF-Anzeige |
| Kontaktstellungsanzeige | Ja |
| Montagemodus | Fest |
| Montagehalterung | DIN-Schiene |
| Kompatibilität Von Kammschienen Und Verteilerblöcken | Oben oder unten: ja |
| 9-mm-Raster | 4 |
| Höhe | 85 mm |
| Breite | 36 mm |
| Tiefe | 73 mm |
| Farbe | Weiß |
| Mechanische Lebensdauer | 20000 Zyklen |
| Elektrische Lebensdauer | 2500 Zyklen |
| Anschlüsse - Klemmen | Tunnelklemmen (oben oder unten) - <= 1 x 50 mm² - fest; Tunnelklemmen (oben oder unten) - <= 1 x 35 mm² - flexibel; Tunnelklemmen (oben oder unten) - <= 1 x 35 mm² - flexibel mit Aderendhülse |
| Drahtabisolierungslänge | 14 mm |
| [M] Anzugsdrehmoment | 3,5 Nm |
Montage7
| Normen | IEC 60947-3; EN 60947-3 |
|---|---|
| Schutzart (IP) | IP20 |
| Verschmutzungsgrad | 3 |
| Tropentauglichkeit | 2 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Umgebungstemperatur Bei Betrieb | -25…60 °C |
| Umgebungstemperatur Bei Lagerung | -40…85 °C |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 3,600 cm |
| VPE 1 Breite | 7,500 cm |
| VPE 1 Länge | 9,500 cm |
| Verpackungsgewicht (Lbs) | 167,000 g |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 6 |
| VPE 2 Höhe | 8,500 cm |
| VPE 2 Breite | 10,000 cm |
| VPE 2 Länge | 22,000 cm |
| VPE 2 Gewicht | 1,070 kg |
| VPE 3 Art | S03 |
| VPE 3 Menge | 66 |
| VPE 3 Höhe | 30,000 cm |
| VPE 3 Breite | 30,000 cm |
| VPE 3 Länge | 40,000 cm |
| VPE 3 Gewicht | 12,257 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
