Schneider

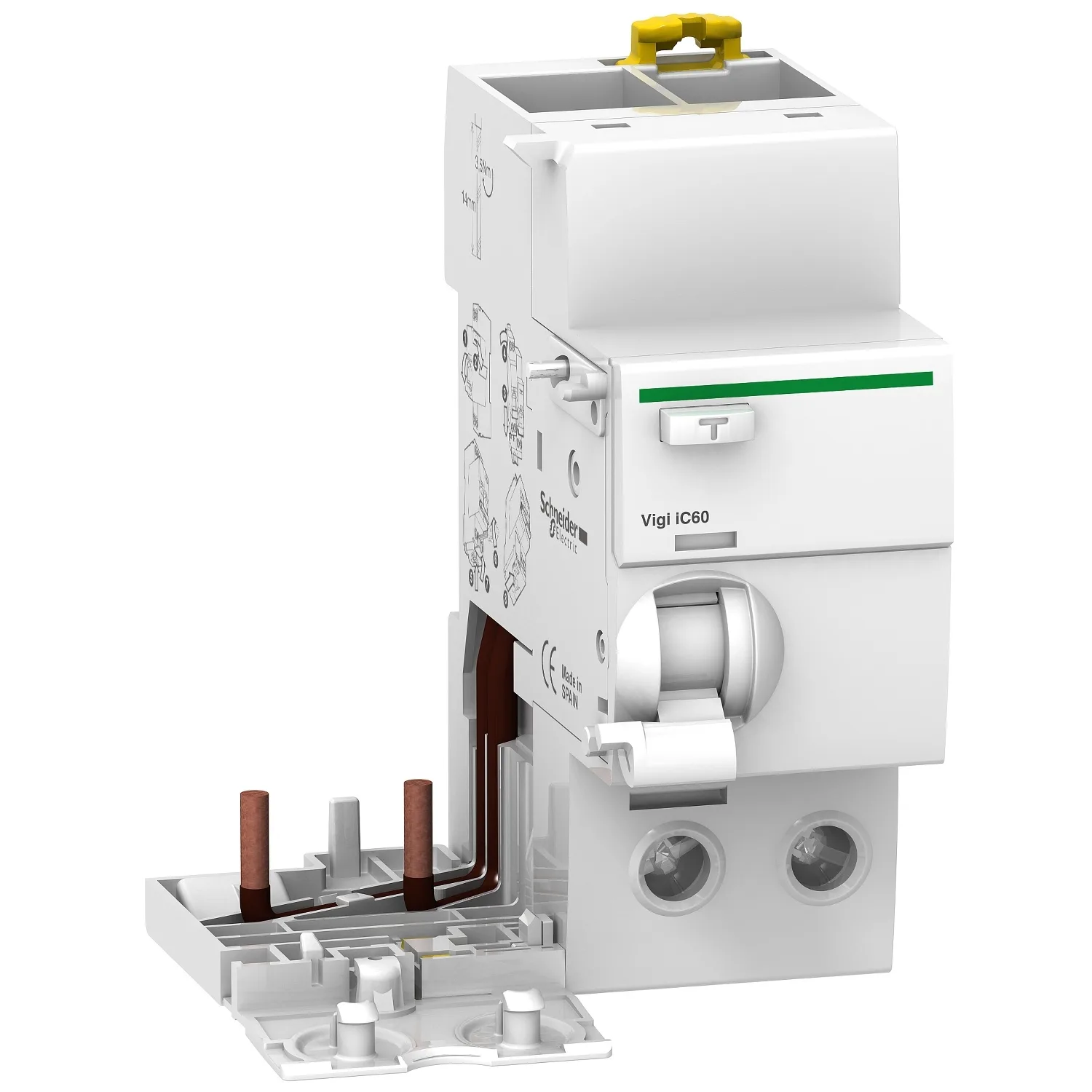

FI-Block Vigi iC60L, 2P, 63A, 30mA, Typ A, SI
Schneider A9V61263, FI-Block Vigi iC60L, 2P, 63A, 30mA, Typ A, SI. Kategorie: Miniature Circuit Breaker: Acti9 iC60. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:A9V61263
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:153.00 EUR (Request a quote)
Wichtige Eigenschaften
- Range
- Acti 9
- Product Or Component Type
- Fehlerstrom-Anbaugerät
- Device Short Name
- Vigi iC60
- Range Compatibility
- Acti 9 iC60, Acti 9 Reflex iC60
Produktbeschreibung
- Erdschlussschutzklasse A-SI Typ mit 30mA Empfindlichkeit und spannungsunabhängiger Technologie
- Dieses Produkt bietet Schutz gegen Kurzschluss, Kabelüberlastung, elektrischen Schlag durch indirektes Berühren und Brandgefahren
- Der A-SI Typ bietet eine erhöhte Störfestigkeit gegen elektrische Störungen sowie schmutzige oder korrosive Umgebungen
- Kann mit iC60 oder Acti9 Reflex iC60 kombiniert werden, um den Schutz von Personen und Anlagen zu gewährleisten
- Dieses Produkt entspricht der Norm IEC 61009-1 und EN 61009-1
- Ue Bemessungsbetriebsspannung 230VAC bis 240VAC
- Ui Bemessungsisolationsspannung ist 500VAC
- Uimp Bemessungsstoßspannungsfestigkeit 6kV
- Verschmutzungsgrad 3
- Auf DIN-Schiene montierbar
- Breite in 9mm Teilungseinheiten beträgt 4
- Gewicht 0.165kg
- Schutzart in einem Gehäuse IP20 und IP40
- Betriebstemperatur -25°C bis +60°C
- Lagertemperatur -40°C bis +85°C.
Hauptmerkmale
- Schutz von Personen gegen elektrischen Schlag bei direktem Kontakt
- Geeignet für die Trennung gemäß den Normen EN/IEC 61009-1 und EN/IEC 61009-2-1
- Einfache Installation durch kombiniertes Klemmendesign und Verdrahtungsanzeige
- Entspricht den globalen RoHS/Reach-Vorschriften zum Schutz Ihrer Familie und Umwelt
- Eine Fehlauslösung wird durch die rote mechanische Anzeige an der Vorderseite angezeigt
Technische Daten
| Range | Acti 9 |
|---|---|
| Product Or Component Type | Fehlerstrom-Anbaugerät |
| Device Short Name | Vigi iC60 |
| Range Compatibility | Acti 9 iC60, Acti 9 Reflex iC60 |
| Poles Description | 2P |
| [In] Rated Current | 63 A |
| Earth Leakage Sensitivity | 30 mA |
| Earth Leakage Protection Time Delay | Unverzögert |
| Earth Leakage Protection Class | Typ SI |
| Network Type | AC |
| Network Frequency | 50/60 Hz |
| [Ue] Rated Operational Voltage | 230/400 V AC 50/60 Hz Übereinstimmung mit Norm EN 61009-1, 230/415 V AC 50/60 Hz Übereinstimmung mit Norm IEC 61009-1 |
| Standards | EN 61009-1, IEC 61009-1 |
| 9 Mm Pitches | 4 |
| Device Location In System | Abgang |
| Surge Current | Ohne |
| Residual Current Tripping Technology | Spannungsunabhängig |
| [Ui] Rated Insulation Voltage | 500 V AC 50/60 Hz Übereinstimmung mit Norm IEC 60947-2 |
| [Uimp] Rated Impulse Withstand Voltage | 6 kV Übereinstimmung mit Norm IEC 60947-2 |
| Local Signalling | Auslöseanzeige |
| Mounting Mode | Aufsteckbar |
| Mounting Support | DIN-Hutschiene |
| Electrical Connection To Mcb | Über Schrauben |
| Comb Busbar Distribution Block Compatibility | Unten: JA |
| Height | 91 mm |
| Width | 72 mm |
| Depth | 73.5 mm |
| Product Weight | 0.165 kg |
| Color | Weiß |
| Connections - Terminals | Tunnelklemme unten 1 Kabel 1...35 mm² massiv ohne Aderendhülse, Tunnelklemme unten 1 Kabel 1...25 mm² flexibel ohne Aderendhülse, Tunnelklemme unten 1 Kabel 1...25 mm² flexibel mit Aderendhülse |
| Wire Stripping Length | 14 mm (unten) |
| Tightening Torque | 3.5 N.m (unten) |
| Product Compatibility | Einzelklemme |
| IP Degree Of Protection | IP20 |
| Pollution Degree | 3 Übereinstimmung mit Norm IEC 60947-2 |
| Electromagnetic Compatibility | 8/20 µs Stoßstromfestigkeit 3000 A Übereinstimmung mit Norm IEC 61009-1 |
| Ambient Air Temperature For Operation | -25...60 °C |
| Ambient Air Temperature For Storage | -40...85 °C |
| Sustainable Offer Status | Green Premium Produkt |
| ROHS | Konform - ab 1001 - Konformitätserklärung von Schneider Electric |
| REACH | Enthält keine SVHC über dem Schwellenwert |
| Product Environmental Profile | Verfügbar |
| End Of Life Instructions | Keine speziellen Recyclingvorgänge erforderlich |
