Schneider

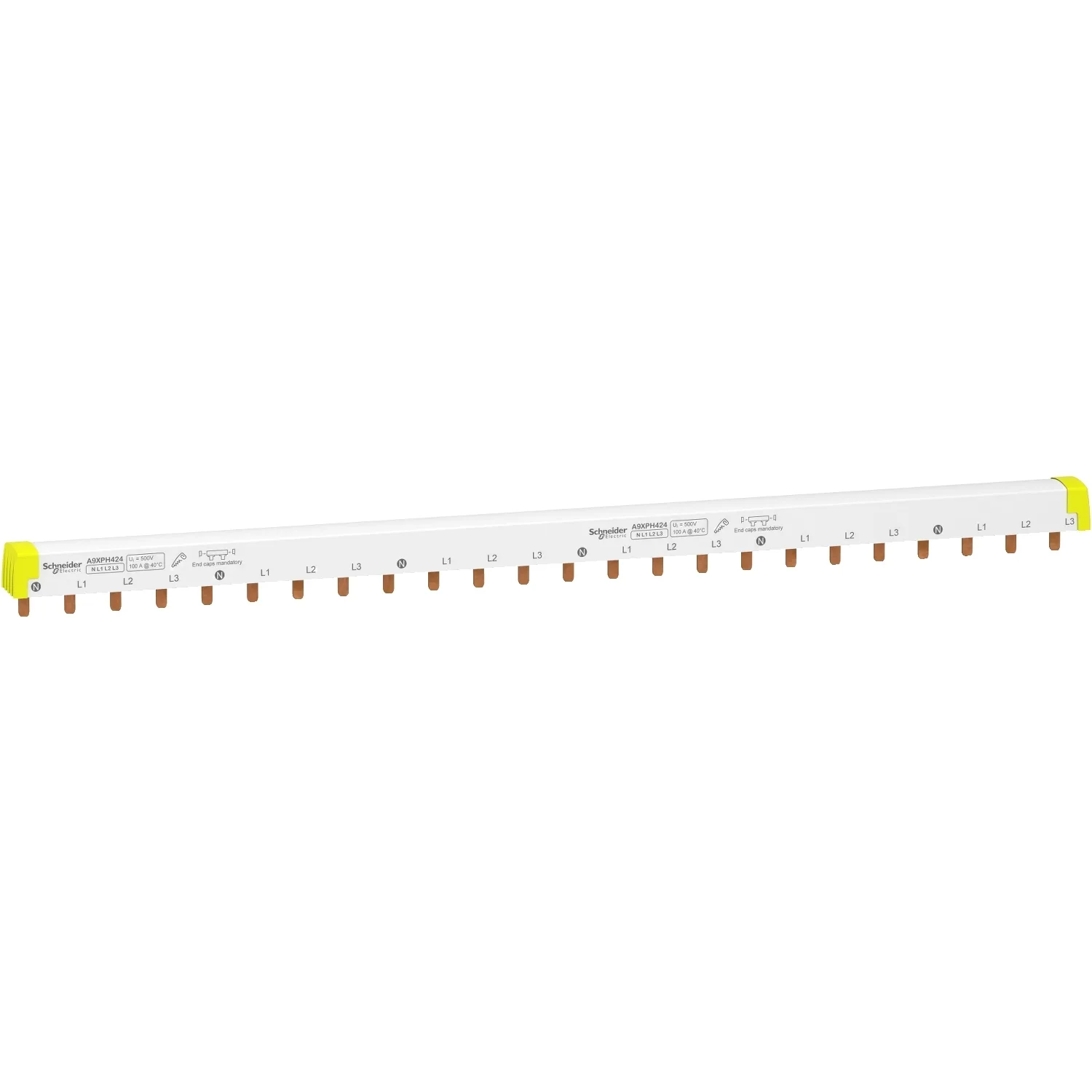

Phasenschiene Steg, ablängbar, 4P, 24 TE, 100A
Schneider A9XPH424, Phasenschiene Steg, ablängbar, 4P, 24 TE, 100A. Kategorie: Combusbars accessories. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:A9XPH424
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:56.30 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Acti9
- Produkt- Oder Komponententyp
- Kammschiene
- Montagemodus
- Horizontal
- Zubehör / Teilekategorie
- Anschlusszubehör
Produktbeschreibung
Phasenschiene Steg Acti 9. 4-polig, ablängbar, 24TE, Nennstrom 100A, Nennspannung 415V AC, Isolationsspannung (Ui) 500V. Farbton RAL 7016. Die Phasenschiene Steg erfüllt folgende Normen- IEC 60947-7-1 und IEC 61439-2.
Technische Daten
Hauptmerkmale7
| Baureihe | Acti9 |
|---|---|
| Produkt- Oder Komponententyp | Kammschiene |
| Montagemodus | Horizontal |
| Zubehör / Teilekategorie | Anschlusszubehör |
| Beschreibung Der Leitungen | 3L + N |
| Länge In 18-mm-Modulen | 24 |
| Normen | EN/IEC 61439-1 |
Zusatzmerkmale17
| Anzahl Der Wege | 6-polig N + 3 L |
|---|---|
| Verteilertyp | N L1 L2 L3 |
| Polkonfiguration Für 1-Weg | 1 x 3P + N; 1 x 4P |
| Anschlussraster | 18 mm |
| Anschlusstyp | Zinke |
| Abstand Zwischen Den Polen | 72 mm |
| Beschriftung | N L1 L2 L3 |
| Isolation | Isoliert |
| Gerätedarstellung | Ablängbar |
| [Ie] Betriebsbemessungstrom | 100 A bei 40 °C |
| [Ue] Betriebsbemessungsspannung | 415 V AC |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC entspricht IEC 61439-2 |
| Montageort | Oben oder unten auf Tunnelklemmen; Oben oder unten auf Doppelklemme |
| 9-mm-Raster | 48 |
| Breite | 430 mm |
| Farbe | Weiß (RAL 9003) |
| Kompatible Produktfamilie | Acti9 iC60; Acti9 iK60; Acti9 iID; Acti9 iID K; Acti9 iSW; Acti9 iSW-NA; Multi 9 C60 |
Montage3
| Feuerbeständigkeit | 960 °C ( 30 s ) entspricht IEC 60695-2-1 |
|---|---|
| Verschmutzungsgrad | 3 entspricht IEC 60947-7-1 |
| Schutzart (IP) | IP20 Mit Endstücken und Zinkenabdeckungen |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 5,600 cm |
| VPE 1 Breite | 8,400 cm |
| VPE 1 Länge | 46,600 cm |
| Verpackungsgewicht (Lbs) | 289,000 g |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 5 |
| VPE 2 Höhe | 5,600 cm |
| VPE 2 Breite | 8,400 cm |
| VPE 2 Länge | 46,600 cm |
| VPE 2 Gewicht | 1,546 kg |
| VPE 3 Art | S04 |
| VPE 3 Menge | 35 |
| VPE 3 Höhe | 30,000 cm |
| VPE 3 Breite | 40,000 cm |
| VPE 3 Länge | 60,000 cm |
| VPE 3 Gewicht | 11,790 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
