Schneider
Spannungsversorgung, Modicon ABL8, gleichgerichtet, gesiebt, 1-/2-phasig, 230-400V AC, 24V DC, 2A, 48W
Nicht im Verkauf

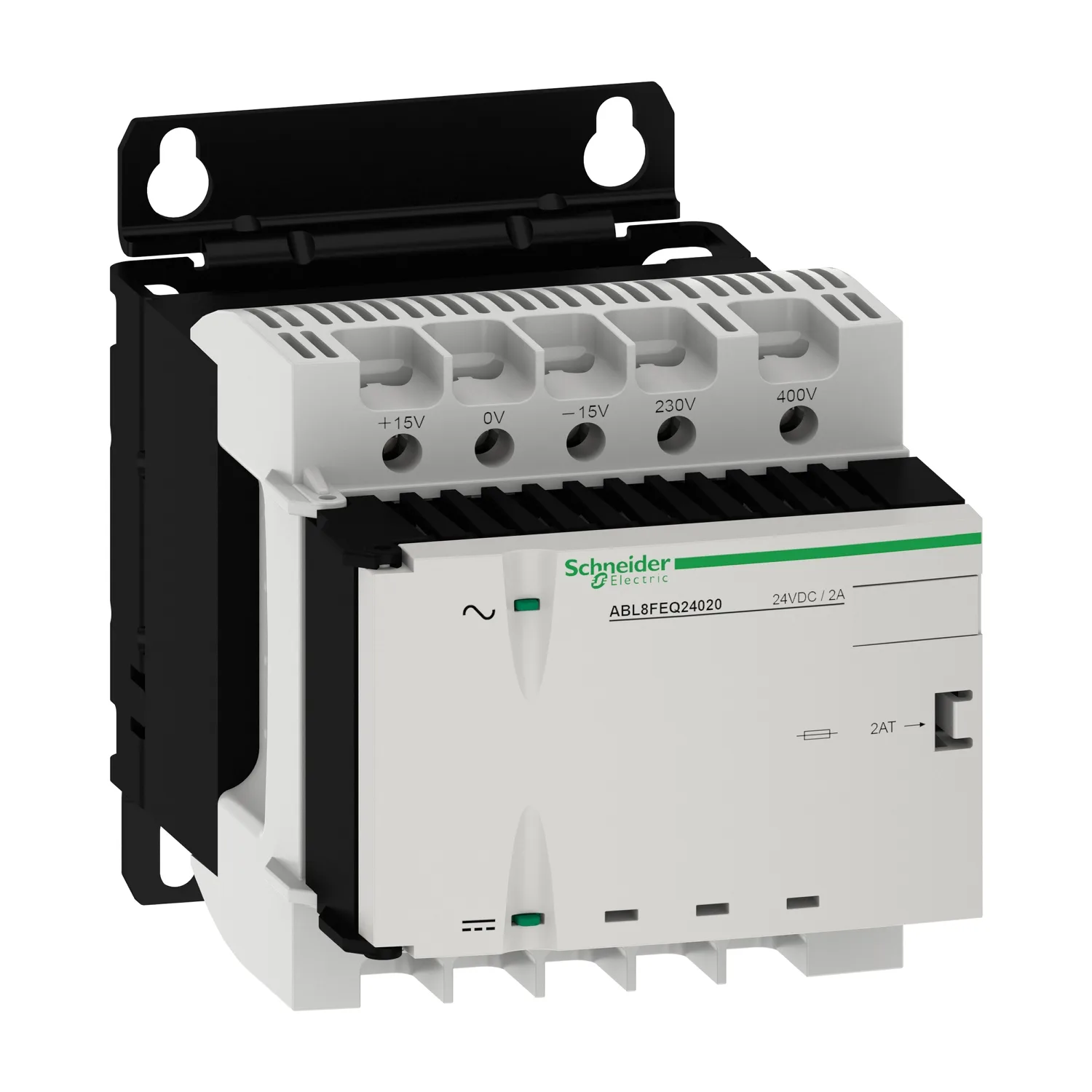

Schneider ABL8FEQ24020, Spannungsversorgung, Modicon ABL8, gleichgerichtet, gesiebt, 1-/2-phasig, 230-400V AC, 24V DC, 2A, 48W. Kategorie: Phaseo ABL8. Nicht im Verkauf; für dieses Produkt gibt es keinen Preis und kein Angebot.
- Referenz:ABL8FEQ24020
- Hersteller / Marke:Schneider
Wichtige Eigenschaften
- Produktserie
- Phaseo Rectified
- Produkt Oder Komponententyp
- Stromversorgung
- Stromversorgungstyp
- Geglättet und gefiltert
- Nennleistung In W
- 48 W
Produktbeschreibung
Geglättete und gefilterte Stromversorgung - 1- oder 2-phasig - 400 V AC - 24 V - 2 A
Technische Daten
| Produktserie | Phaseo Rectified |
|---|---|
| Produkt Oder Komponententyp | Stromversorgung |
| Stromversorgungstyp | Geglättet und gefiltert |
| Nennleistung In W | 48 W |
| Eingangsspannung | 230 V AC einphasig, Klemmen: N-L1, 400 V AC Phase an Phase, Klemmen: L1-L2 |
| Ausgangsspannung | 24 V DC |
| Ausgangsstrom Der Stromversorgung | 2 A |
| Betriebsposition | Horizontal bei 40 °C, Vertikal bei 60 °C |
| Eingangsspannungsgrenzen | 207...253 V, 360...440 V |
| Netzfrequenzgrenzen | 47...63 Hz |
| Eingangsspannungstoleranz | +/- 15 V |
| Einschaltstrom | 2,77 A bei 400 V, 4,8 A bei 230 V |
| Cos Phi | 0.737 bei 230 V, 0.863 bei 400 V |
| Wirkungsgrad | 75 % |
| Verlustleistung In W | 12 W |
| Überbrückungszeit | 14 ms |
| Ausgangsschutztyp | Gegen Überlast und Kurzschlüsse, Schutztechnologie: interne Sicherung, 2 A, 5 x 20 mm, T träge, Gegen Überspannung, Schutztechnologie: 2 J Spitzenbegrenzer |
| Anschlüsse - Klemmen | Eingangsanschluss für Schraubklemmen, Anschlusskapazität: 5 x 2,5...5 x 4 mm² AWG 14...AWG 11, Eingangserdungsinanschluss für Schraubklemmen, Anschlusskapazität: 1 x 2,5...1 x 4 mm² AWG 14...AWG 11, Ausgangsanschluss für Schraubklemmen, Anschlusskapazität: 4 x 2,5...4 x 4 mm² AWG 14...AWG 11 |
| Kennzeichnung | CE |

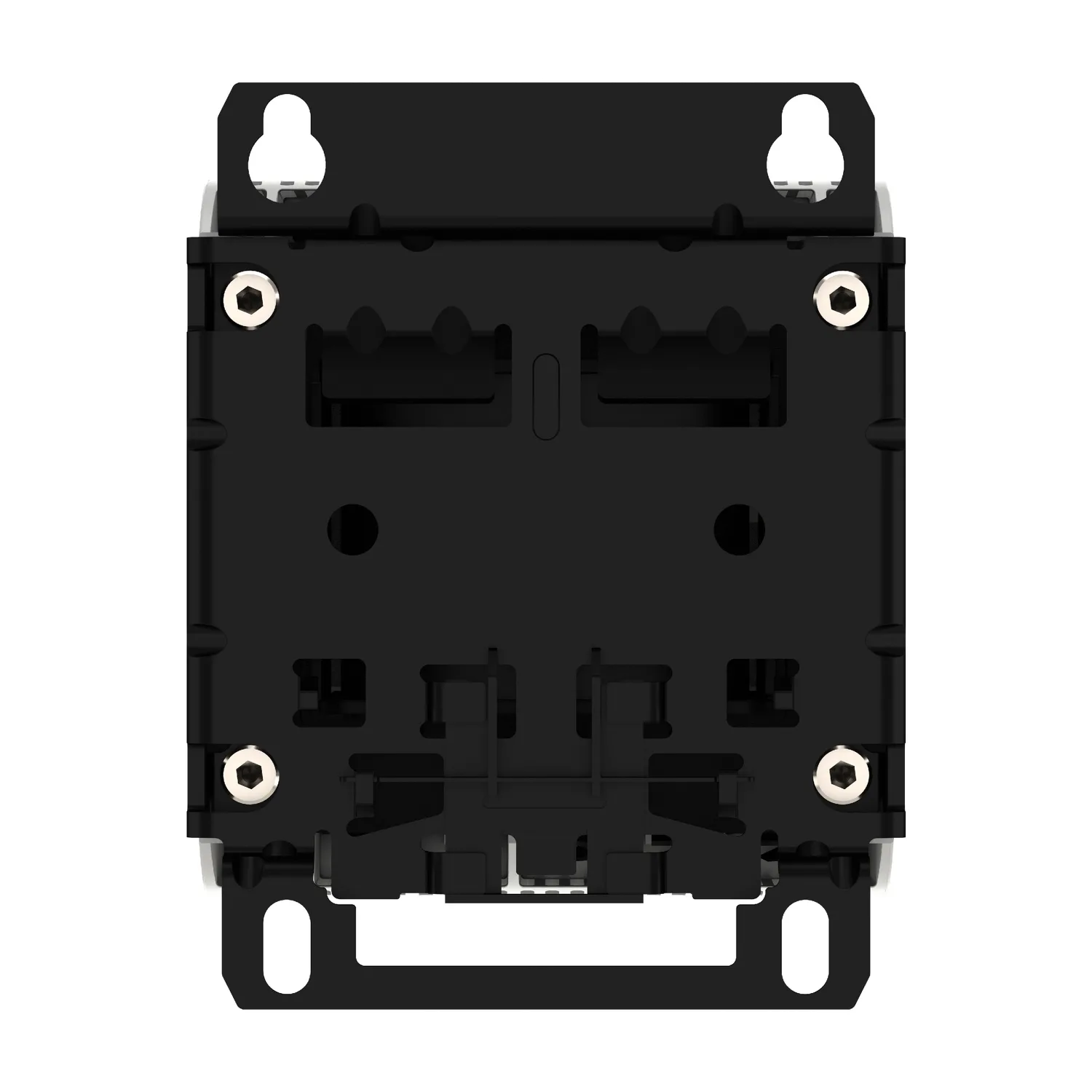

| Befestigungsart | Mit 4 Schrauben, Durch Clips auf offener symmetrischer 35-mm-DIN-Hutschiene, Durch Clips auf offener symmetrischer 35-mm-DIN-Hutschiene |
| Ausgangskoppler | Parallel, Serie |
| Aufstellungshöhe | 3000 m |
| Testbezeichnung | Leitungsgeführte/gestrahlte Emissionen Konformitätsnorm EN 55011 Klasse B, Elektrostatische Entladungen Konformitätsnorm EN/IEC 61000-4-2, Emission Konformitätsnorm EN 50081-1, Emission Konformitätsnorm EN 61000-6-3, Schnelle Transienten Konformitätsnorm IEC 61000-4-4, Stoßspannung Konformitätsnorm EN/IEC 61000-4-5 |

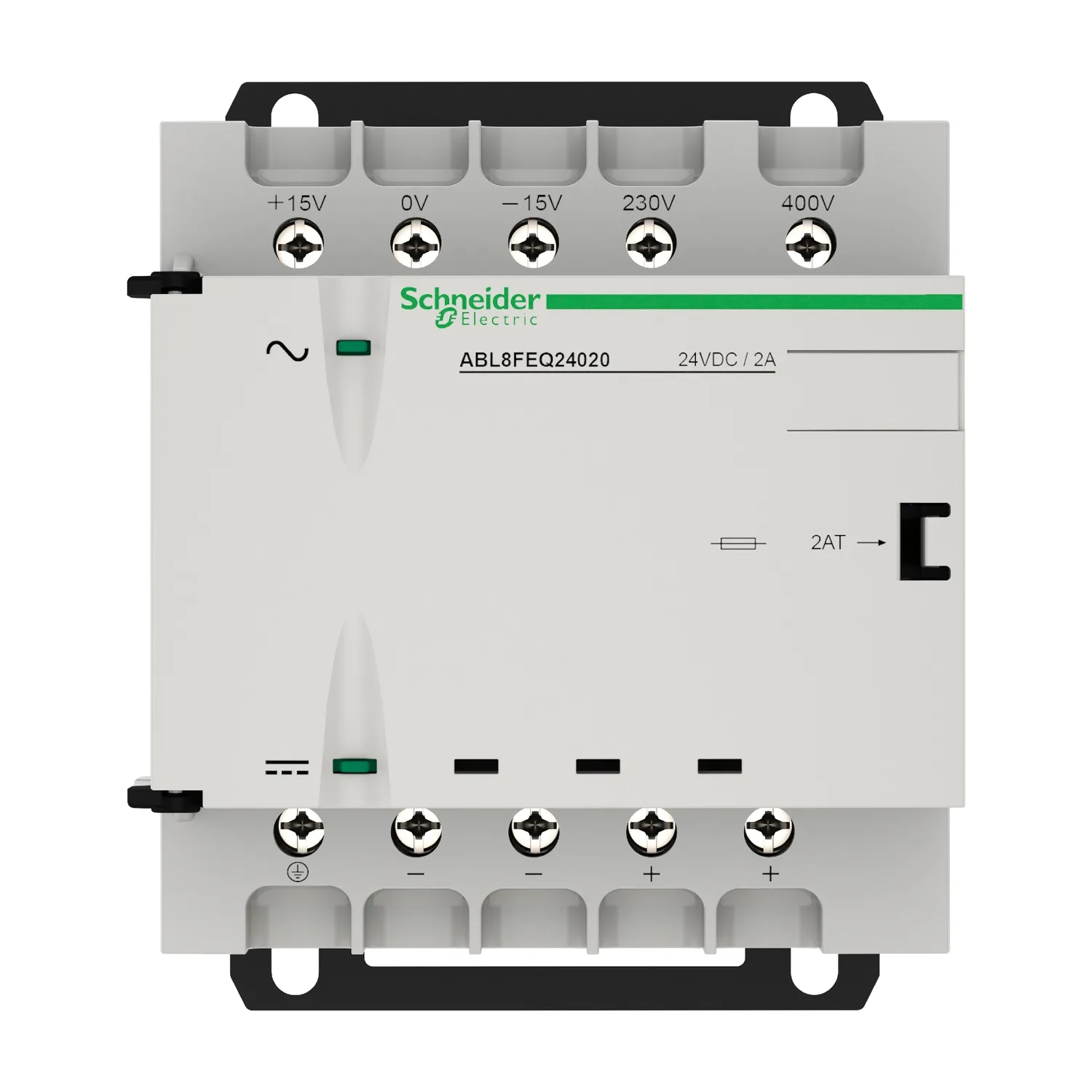

| Status-LED | 1 LED grün für Ausgangsspannung, 1 LED orange für Eingangsspannung |
| Tiefe | 142 mm |
| Höhe | 108 mm |
| Breite | 87 mm |
| Produktgewicht | 2.2 kg |
| Produktzertifizierungen | CULus |
| Umwelteigenschaft | EMV Konformitätsnorm IEC 62041, Sicherheit Konformitätsnorm EN/IEC 61558-2-6, Sicherheit Konformitätsnorm UL 508, Sicherheit Konformitätsnorm UL 60950-1, EMV Konformitätsnorm EN/IEC 61000-3-2 |
| Schutzart (IP) | IP20 Konformitätsnorm EN/IEC 60529 |
| Umgebungstemperatur Bei Betrieb | -20...60 °C |
| Umgebungstemperatur Bei Lagerung | -40...80 °C |
| Relative Luftfeuchtigkeit | 0...95 % ohne Kondensation oder tropfendes Wasser |
| Schutzklasse Gegen Elektrischen Schlag | Klasse I Konformitätsnorm VDE 0106-1 |
| Vibrationsfestigkeit | 0,05 mm[Feld](f =[Feld]47...57 Hz) Konformitätsnorm IEC 60068-1, 0,7 gn[Feld](f =[Feld]13,9...47 Hz) Konformitätsnorm IEC 60068-1, 1 gn[Feld](f =[Feld]57...150 Hz) Konformitätsnorm IEC 60068-1, 1 mm[Feld](f =[Feld]3...13,9 Hz) Konformitätsnorm IEC 60068-1 |
| Spannungsfestigkeit | 2000 V zwischen Eingang und Erde, 4600 V zwischen Eingang und Ausgang, 500 V zwischen Ausgang und Erde |
