Schneider

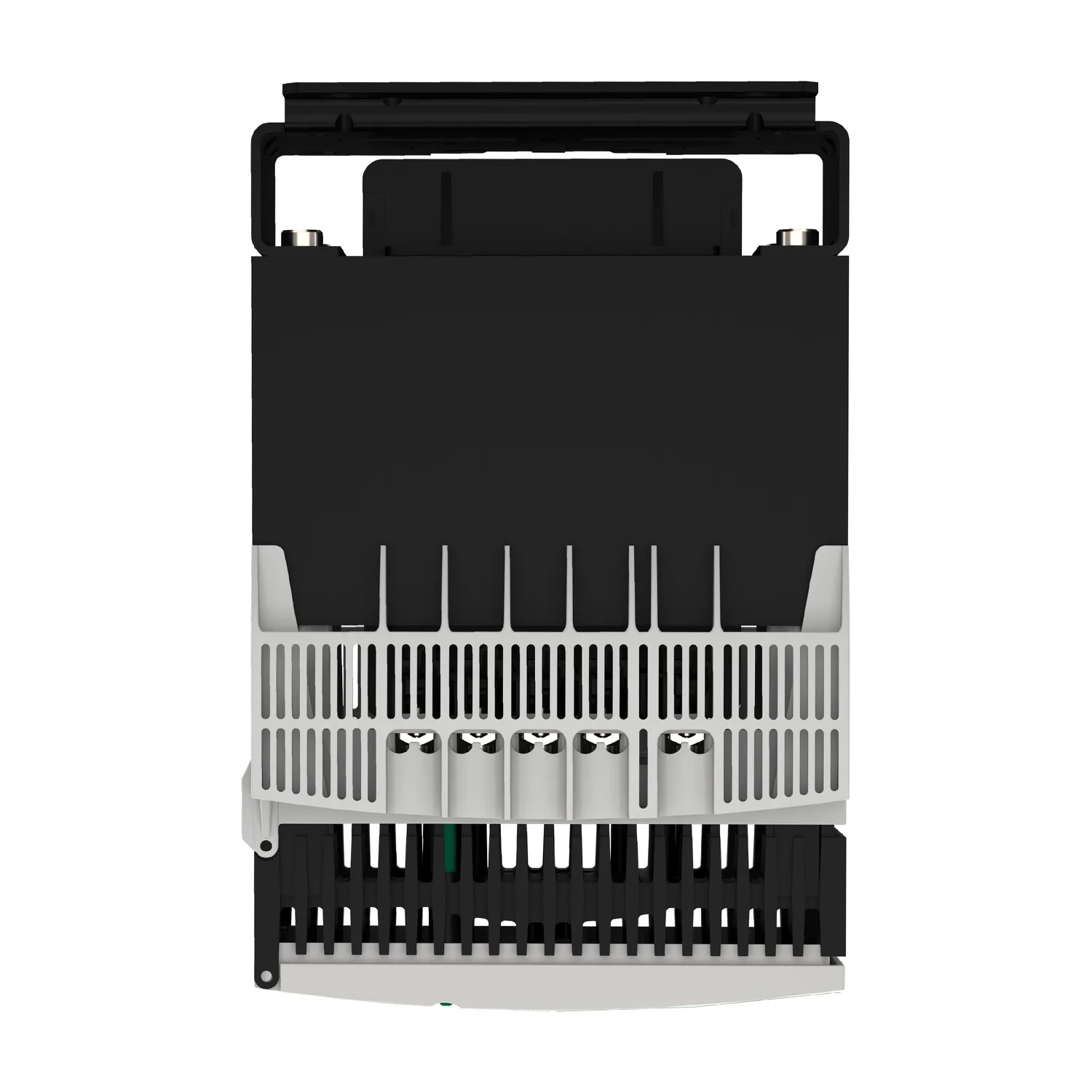

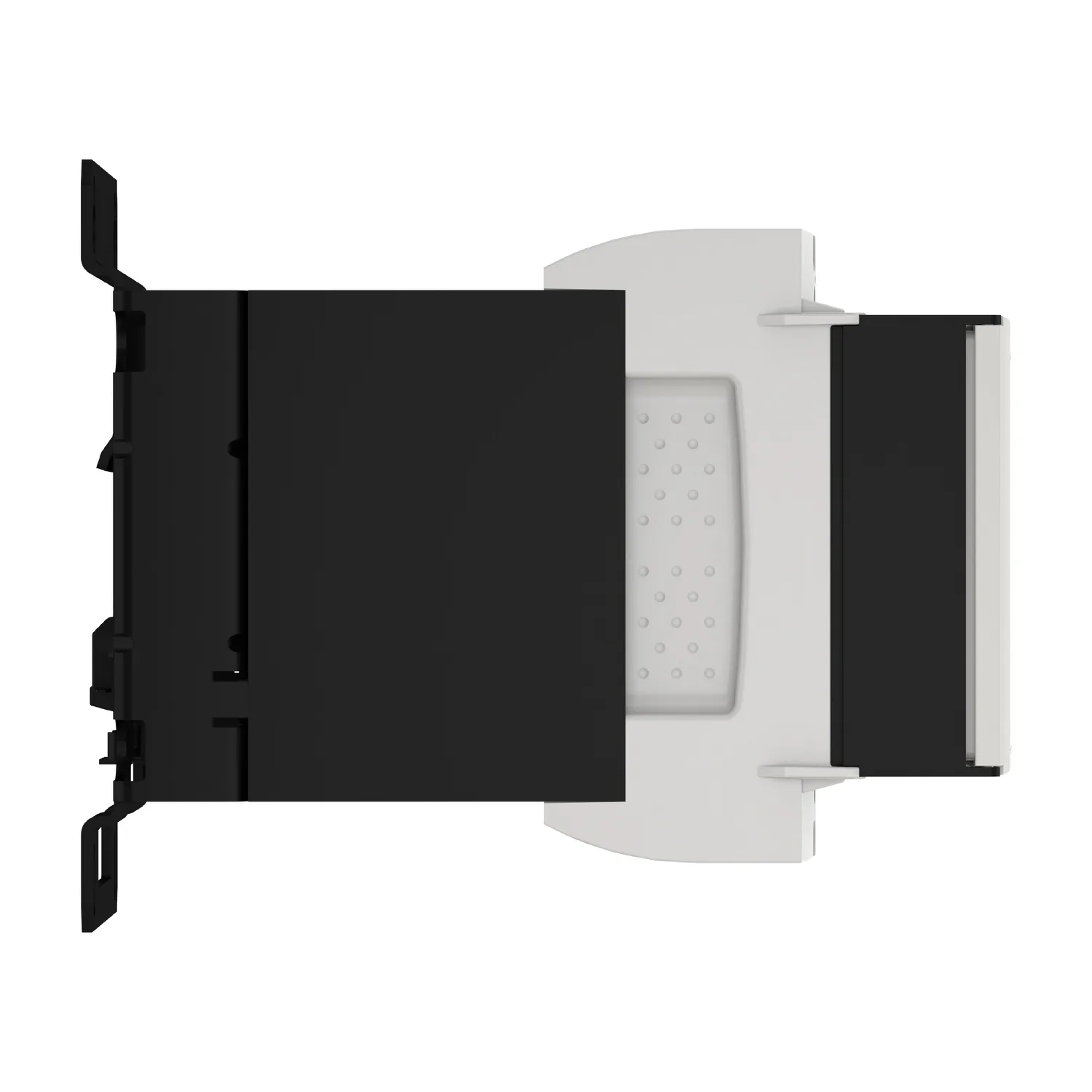

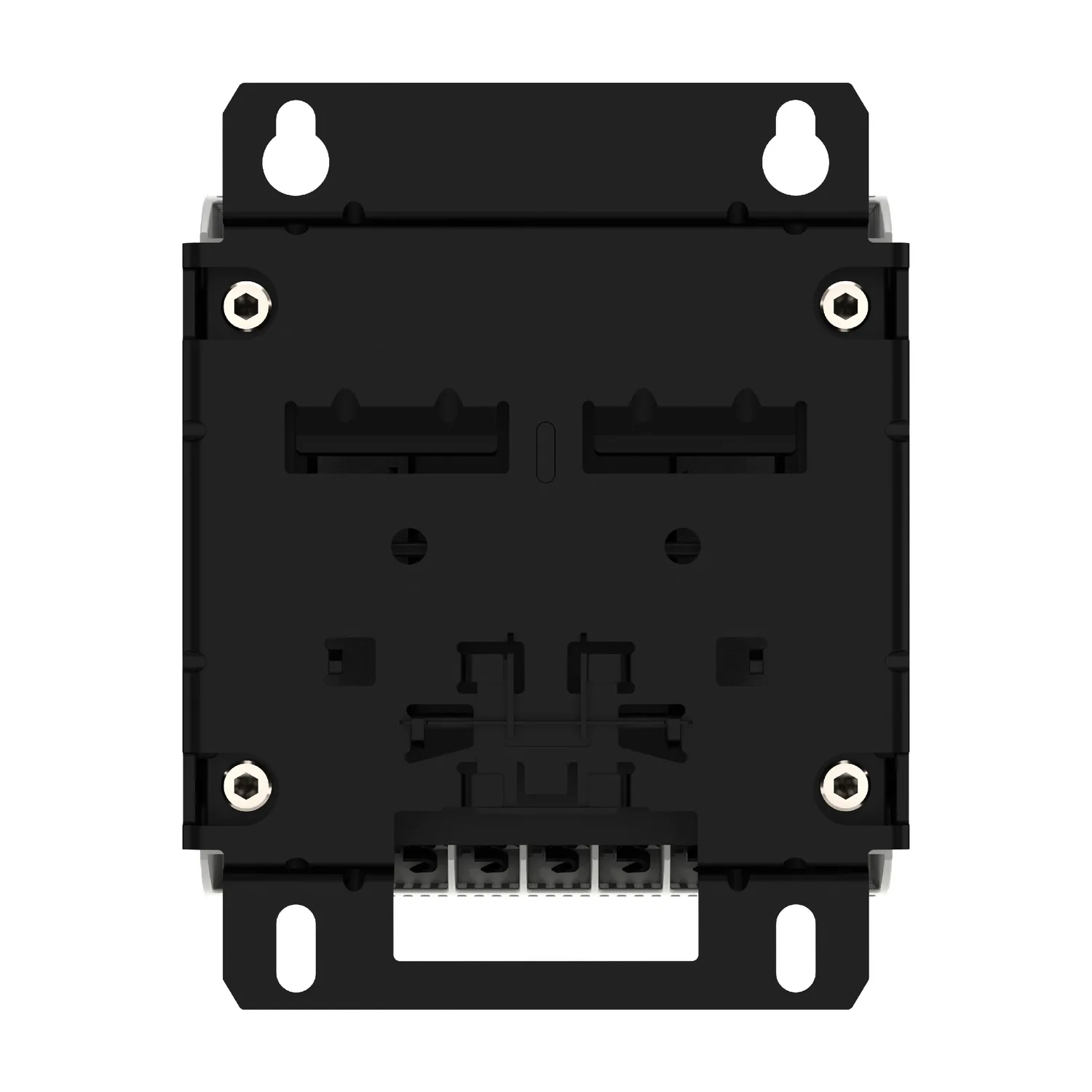

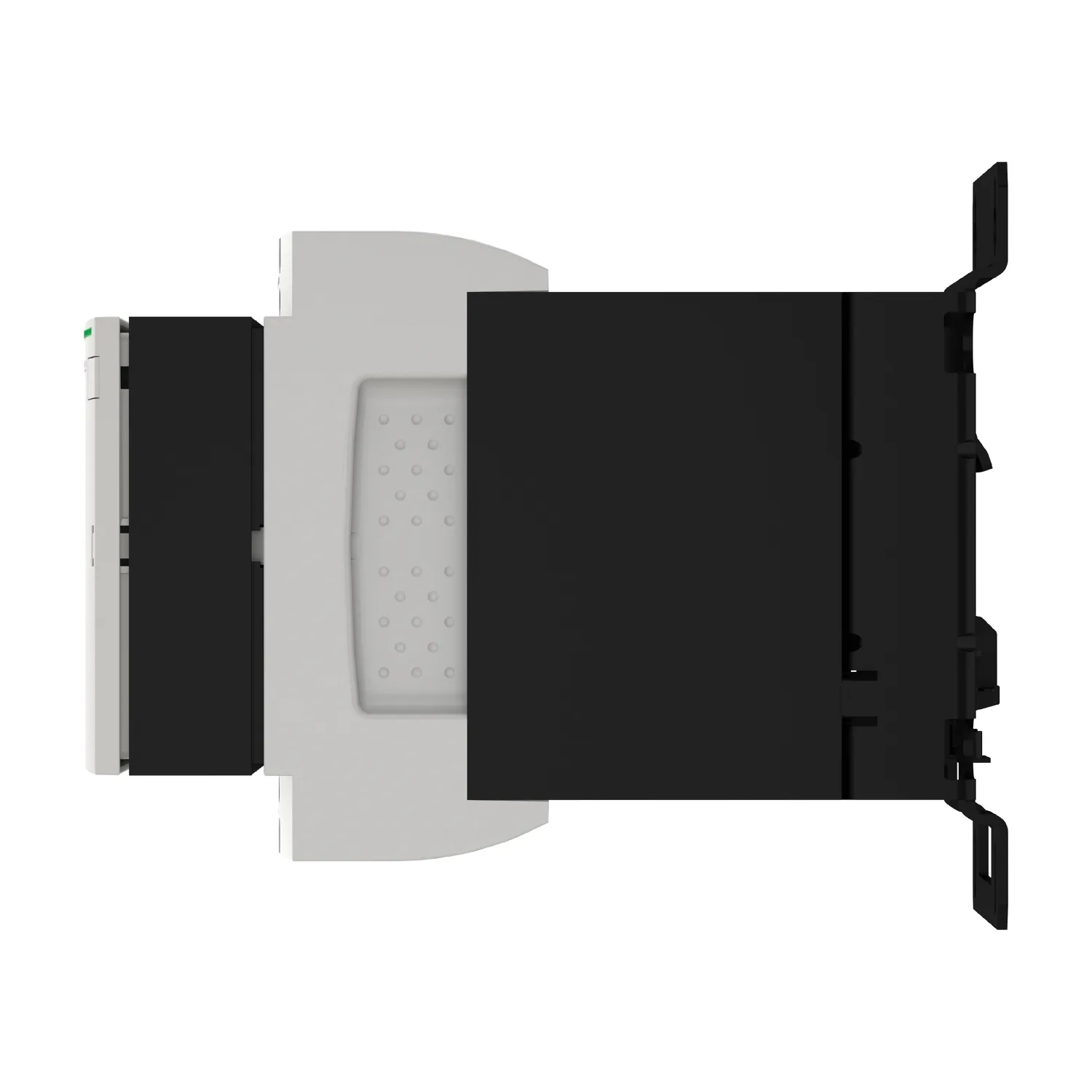

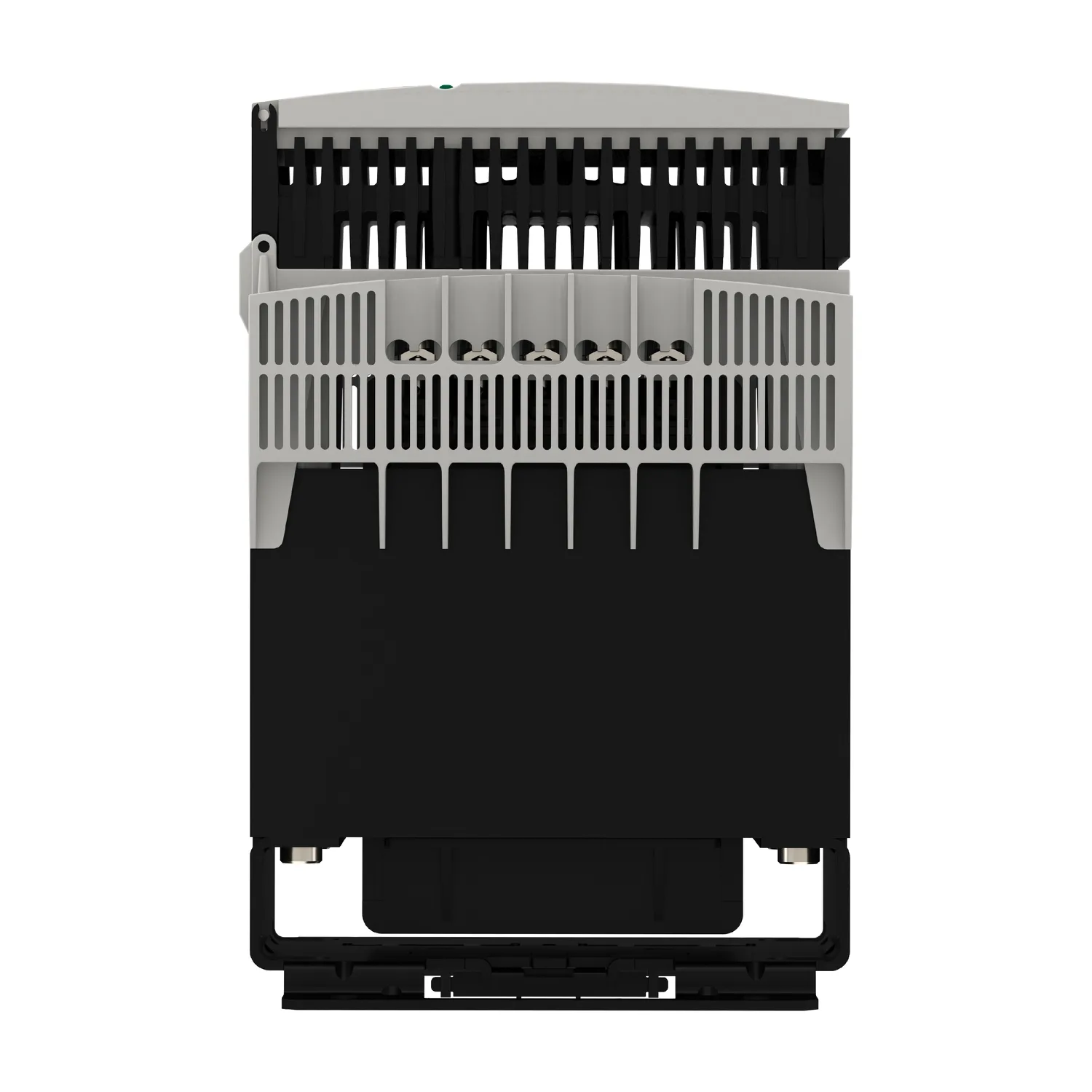

Spannungsversorgung, Modicon ABL8, gleichgerichtet, gesiebt, 1-/2-phasig, 230-400V AC, 24V DC, 10A, 240W
Nicht im Verkauf
Schneider ABL8FEQ24100, Spannungsversorgung, Modicon ABL8, gleichgerichtet, gesiebt, 1-/2-phasig, 230-400V AC, 24V DC, 10A, 240W. Kategorie: Phaseo ABL8. Nicht im Verkauf; für dieses Produkt gibt es keinen Preis und kein Angebot.
- Referenz:ABL8FEQ24100
- Hersteller / Marke:Schneider
Wichtige Eigenschaften
- Produktreihe
- Phaseo Rectified
- Produkt Oder Komponententyp
- Stromversorgung
- Typ Der Stromversorgung
- Geglättet und gefiltert
- Nennleistung In W
- 240 W
Produktbeschreibung
Geglättetes und gefiltertes Netzteil - 1- oder 2-phasig - 400 V AC - 24 V - 10 A
Technische Daten
| Produktreihe | Phaseo Rectified |
|---|---|
| Produkt Oder Komponententyp | Stromversorgung |
| Typ Der Stromversorgung | Geglättet und gefiltert |
| Nennleistung In W | 240 W |
| Eingangsspannung | 230 V AC einphasig, Klemmen: N-L1, 400 V AC Phase zu Phase, Klemmen: L1-L2 |
| Ausgangsspannung | 24 V DC |
| Ausgangsstrom Der Stromversorgung | 10 A |
| Betriebsposition | Horizontal bei -40 °C, Vertikal bei -60 °C |
| Eingangsspannungsgrenzen | 207...253 V, 360...440 V |
| Netzfrequenzgrenzen | 47...63 Hz |
| Eingangsspannungstoleranz | +/- 15 V |
| Einschaltstrom | 16 A bei 230 V, 9.24 A bei 400 V |
| Cos Phi | 0.783 bei 230 V, 0.834 bei 400 V |
| Wirkungsgrad | 80 % |
| Verlustleistung In W | 48 W |
| Überbrückungszeit | 15 ms |
| Ausgangsschutz | Gegen Überlast und Kurzschlüsse, Schutztechnologie: externe Sicherung, 12 A, Gegen Überspannung, Schutztechnologie: 2 J Spitzenbegrenzer, Gegen Überspannung, Schutztechnologie: 2 J Spitzenbegrenzer |
| Anschlüsse - Klemmen | Eingangsanschluss für Schraubklemmen, Anschlussquerschnitt: 5 x 2.5...5 x 4 mm² AWG 14...AWG 11, Erdungsanschluss für Schraubklemmen, Anschlussquerschnitt: 1 x 2.5...1 x 4 mm² AWG 14...AWG 11, Ausgangsanschluss für Schraubklemmen, Anschlussquerschnitt: 4 x 4 mm² AWG 11 |
| Kennzeichnung | CE |
| Befestigungsart | Mit 4 Schrauben |
| Ausgangskopplung | Parallel, Seriell |
| Aufstellungshöhe | 3000 m |
| Testbezeichnung | Geführte/gestrahlte Störaussendungen Konformitätsnorm EN 55011 Klasse B, Elektrostatische Entladungen Konformitätsnorm EN/IEC 61000-4-2, Störaussendungen Konformitätsnorm EN 50081-1, Störaussendungen Konformitätsnorm EN 61000-6-3, Schnelle Störgrößen Konformitätsnorm IEC 61000-4-4, Stoßspannung Konformitätsnorm EN/IEC 61000-4-5 |
| Status-LED | 1 LED grün für Ausgangsspannung, 1 LED orange für Eingangsspannung |
| Tiefe | 185 mm |
| Höhe | 153 mm |
| Breite | 123 mm |
| Produktgewicht | 7.66 kg |
| Produktzertifizierungen | CULus |
| Umwelteigenschaft | EMV Konformitätsnorm IEC 62041, Sicherheitskonformitätsnorm EN/IEC 61558-2-6, Sicherheitskonformitätsnorm UL 508, Sicherheitskonformitätsnorm UL 60950-1, EMV Konformitätsnorm EN/IEC 61000-3-2 |
| Schutzart (IP) | IP20 Konformitätsnorm EN/IEC 60529 |
| Umgebungstemperatur Bei Betrieb | -20...60 °C |
| Umgebungstemperatur Bei Lagerung | -40...80 °C |
| Relative Luftfeuchtigkeit | 0...95 % ohne Kondensation oder tropfendes Wasser |
| Schutzklasse Gegen Elektrischen Schlag | Klasse I Konformitätsnorm VDE 0106-1 |
| Dielektrische Festigkeit | 2000 V zwischen Eingang und Erde, 4600 V zwischen Eingang und Ausgang, 500 V zwischen Ausgang und Erde |
