Schneider

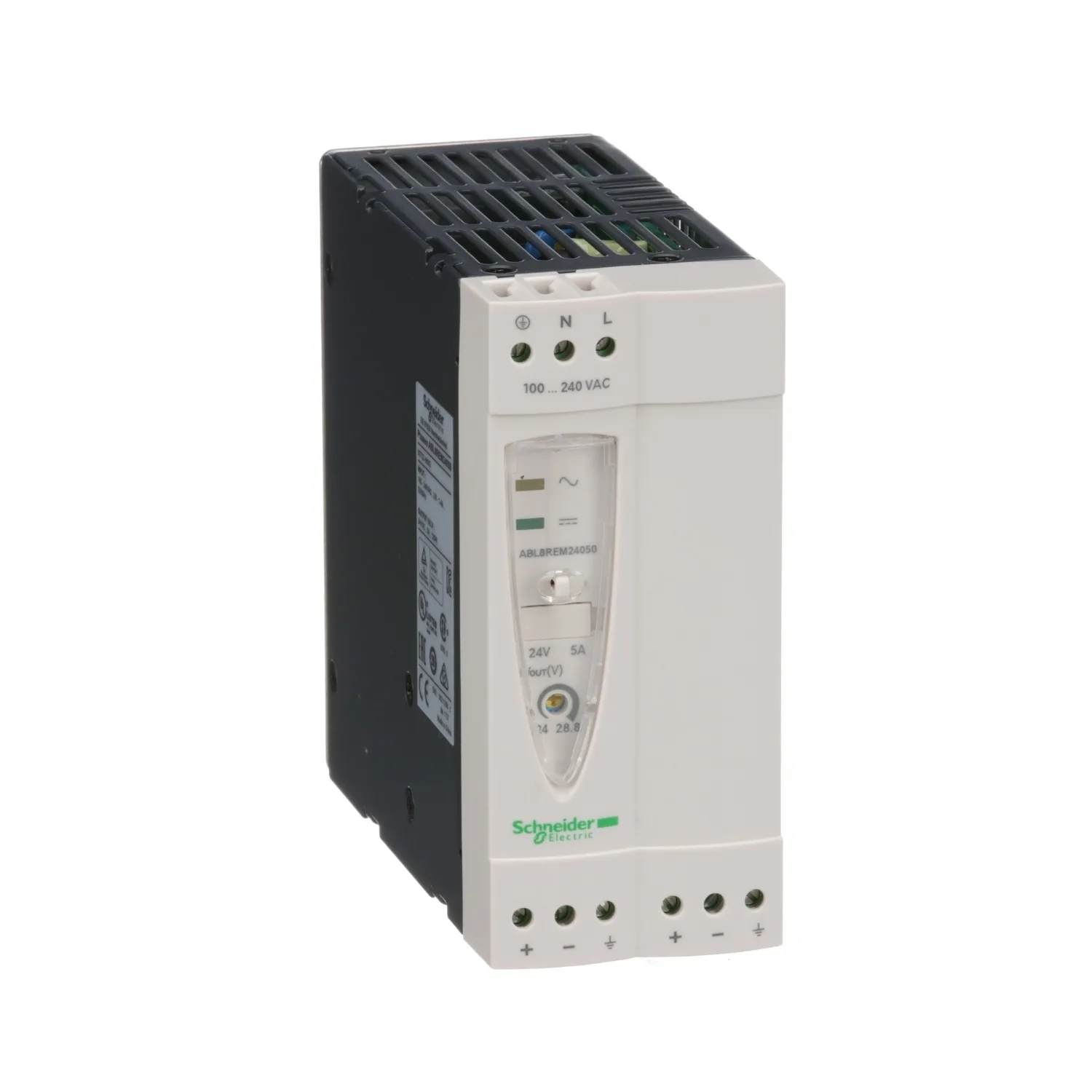

Getaktete Spannungsversorgung UNIVERSAL, 100-240VAC, 1-2 P, 24 VDC, 5 A, 120 W
Nicht im Verkauf
Schneider ABL8REM24050, Getaktete Spannungsversorgung UNIVERSAL, 100-240VAC, 1-2 P, 24 VDC, 5 A, 120 W. Kategorie: Power supplies for industrial use, rail mounting. Nicht im Verkauf; für dieses Produkt gibt es keinen Preis und kein Angebot.
- Referenz:ABL8REM24050
- Hersteller / Marke:Schneider
Wichtige Eigenschaften
- Baureihe
- Modicon-Netzteil
- Produkt- Oder Komponententyp
- Netzteil
- Typ Der Stromversorgung
- Geregelter Schaltbetrieb
- Bemessungsleistung In W
- 120 W
Produktbeschreibung
Geregelter SMPS - 1- oder 2-phasig - 100..240 V AC - 24 V - 5 A
Technische Daten
Hauptmerkmale7
| Baureihe | Modicon-Netzteil |
|---|---|
| Produkt- Oder Komponententyp | Netzteil |
| Typ Der Stromversorgung | Geregelter Schaltbetrieb |
| Nominale Eingangsspannung | 100 - 240 V AC Phase zu Phase, Terminal(e): L1-L2; 100 - 240 V AC 1-phasige Versorgung, Terminal(e): N-L1; 110-220 V DC |
| Bemessungsleistung In W | 120 W |
| Ausgangsspannung | 24 V DC |
| Stromversorgungs-Ausgangsstrom | 5 A |
Zusatzmerkmale21
| Eingangsspannungsgrenzen | 85 - 264 V AC; 100 - 250 V AC |
|---|---|
| Eingangsschutztyp | Integrierte Sicherung (nicht austauschbar) |
| Einschaltstrom | 30 A |
| Leistungsfaktor | 0,65 bei 24 V DC |
| Wirkungsgrad | 85 % |
| Einstellung Der Ausgangsspannung | 100 - 120 % einstellbar |
| Verlustleistung In W | 21,2 W |
| Stromaufnahme | 1,2 A 240 V AC; 1,9 A 100 V AC |
| Ausgangsschutztyp | Gegen Überlast, protection technology: 1,1 x In; Gegen Überspannung, protection technology: Auslösung wenn U < 1,5 x Un; Gegen Kurzschlüsse, protection technology: automatische Rückstellung; Gegen Unterspannung, protection technology: Auslösung wenn U < 0,8 x Un |
| Anschlüsse - Klemmen | Schraubklemmenanschluss: 2 x 0,14-2 x 2,5 mm², (AWG 26 - AWG 14) für Eingangsverbindung; Schraubklemmenanschluss: 4 x 0,14-4 x 2,5 mm², (AWG 26 - AWG 14) für Ausgangsleitung; Schraubklemmenanschluss: 1x 0,14-2,5 mm², (AWG 26 - AWG 14) für Eingangserdung; Schraubklemmenanschluss: 2 x 0,14-2 x 2,5 mm², (AWG 26 - AWG 14) für Ausgang Masseleitung |
| LED-Statusanzeige | 1 LED (grün) Ausgangsspannung; 1 LED (orange) Eingangsspannung |
| Tiefe | 120 mm |
| Höhe | 120 mm |
| Breite | 54 mm |
| Produktgewicht | 1 kg |
| Ausgangskopplung | Serie; Parallel |
| Beschriftung | CE |
| Montagehalterung | 35 x 15 mm symmetrische DIN-Schiene; 75 x 7,5 mm symmetrische DIN-Schiene; 35 x 7,5 mm symmetrische DIN-Schiene |
| Betriebsposition | Vertikal |
| Versorgung | SELV entspricht IEC 60950-1; SELV entspricht IEC 60204-1; SELV entspricht IEC 60364-4-41 |
| Durchschlagfestigkeit | 3000 V mit zwischen Eingang und Erdung; 3000 V mit between input and output; 500 V mit zwischen Ausgang und Erde; 500 V mit zwischen Ausgängen |
Montage6
| Normen | UL 508; CSA C22.2 Nr. 60950-1; EN/IEC 62368-1 |
|---|---|
| Produktzertifizierungen | RCM; EAC; KC; CCSAus; UL |
| Umgebungseigenschaften | EMC entspricht EN 50081-1; EMC entspricht EN 50082-2; EMC entspricht EN 55024; Sicherheit entspricht EN/IEC 60950 |
| Betriebshöhe | 2.000 m |
| Schutzart (IP) | IP20 entspricht IEC 60529 |
| Umgebungstemperatur Bei Betrieb | 0…50 °C ohne Leistungsreduzierung Montageposition A < 2.000 m; 50…60 °C mit Leistungsminderungsfaktor Montageposition A < 2.000 m |
Verpackungseinheiten6
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 6,7 cm |
| VPE 1 Breite | 13,3 cm |
| VPE 1 Länge | 14,5 cm |
| Verpackungsgewicht (Lbs) | 803 g |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
