Spannungsversorgung, Modicon ABLM, Modular, getaktet, 1-phasig, 120-240V AC, 12V DC, 4,2A, 50W
Schneider ABLM1A12042, Spannungsversorgung, Modicon ABLM, Modular, getaktet, 1-phasig, 120-240V AC, 12V DC, 4,2A, 50W. Kategorie: Power supplies for industrial use, rail mounting. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:ABLM1A12042
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:161.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Modicon-Netzteil
- Produkt- Oder Komponententyp
- Netzteil
- Typ Der Stromversorgung
- Geregelter Schaltbetrieb
- Varianten-Option
- Modular
Produktbeschreibung

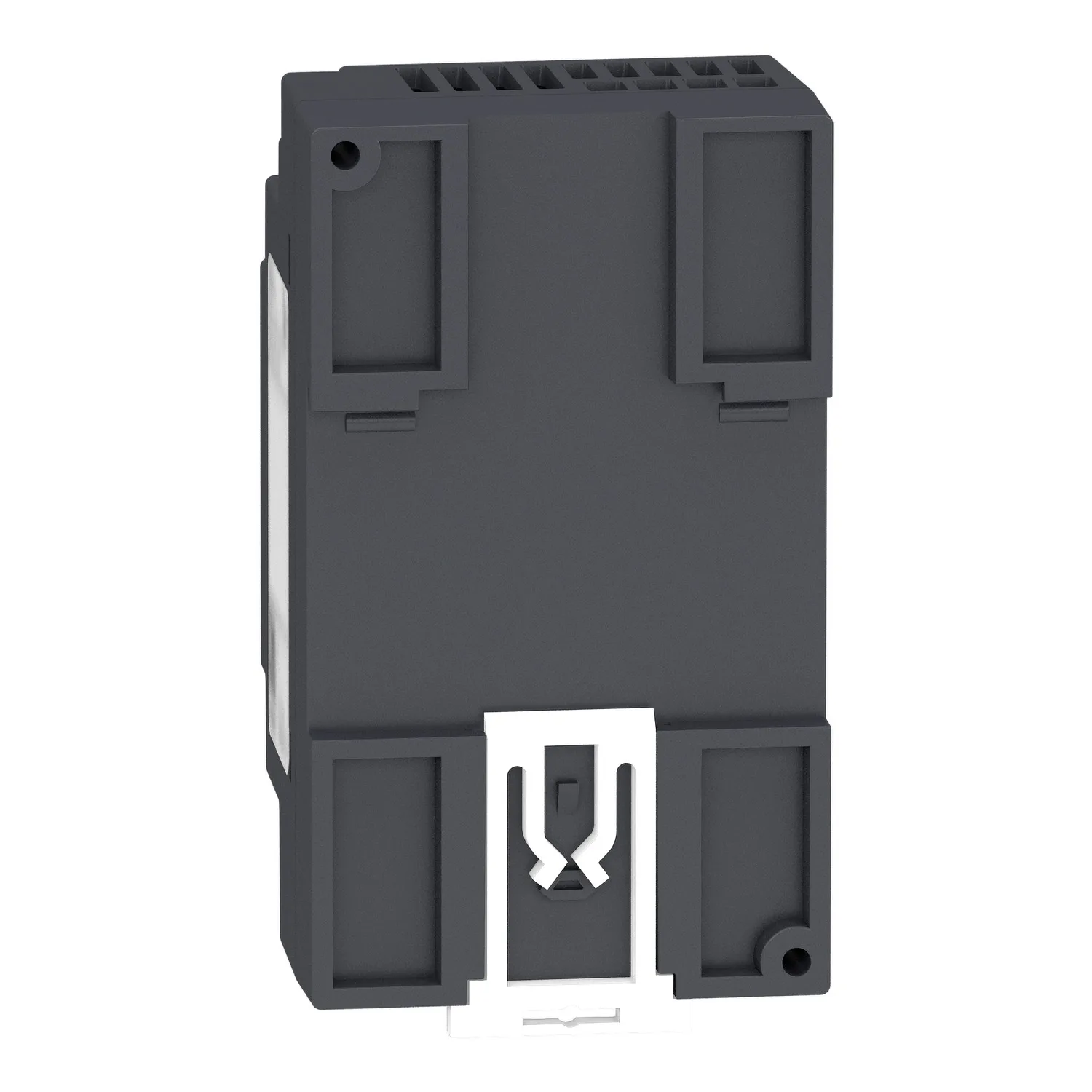

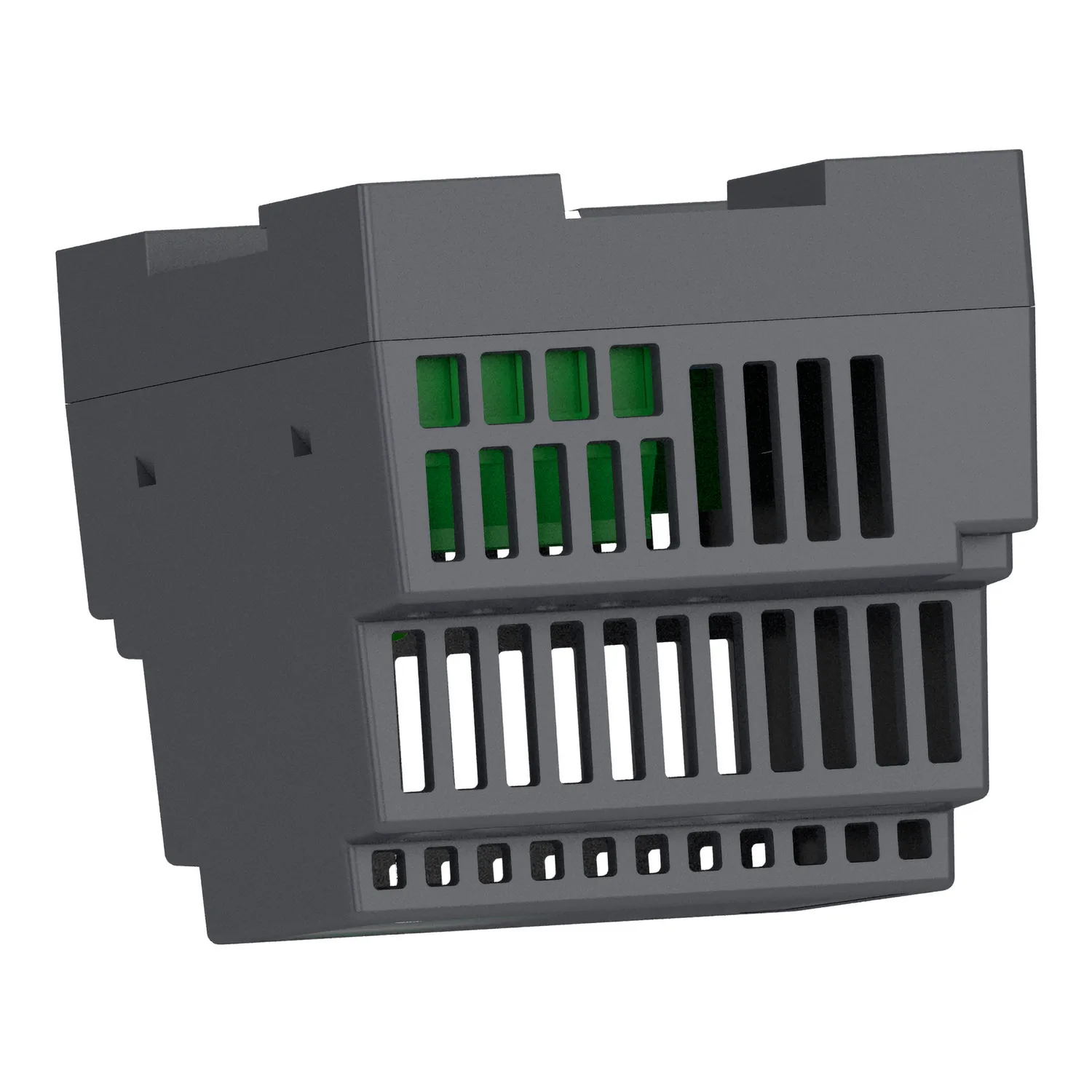

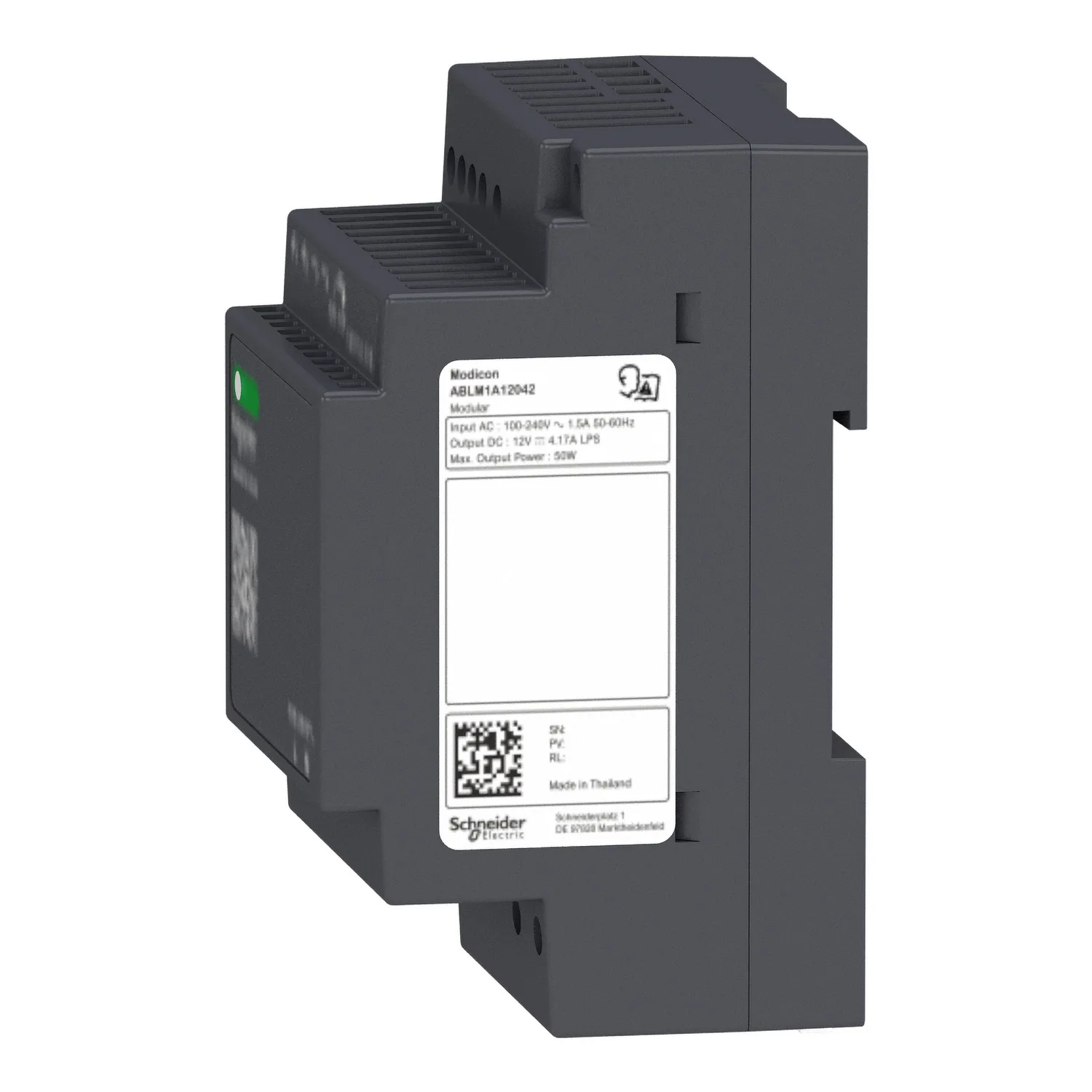

Die getakteten Spannungsversorgungen der Baureihe Modicon ABLM Modular eignen sich ideal für die meisten Anwendungen in der Industrie sowie in Gewerbe- und Wohngebäuden. Die Produktfamilie ABLM besticht durch seine kompakte Bauweise und umfasst dabei Netzteile mit Ausgangsspannungen von 5V DC, 12V DC oder 24V DC. Diese 1-phasige Spannungsversorgung mit einer Nennleistung von 50W verfügt über eine Eingangsspannung von 120-240V AC und eine Ausgangsspannung von 12V DC/4,2A. Dier Eingang befindet sich dabei unten am Gerät und die Ausgänge oben. Die Montage des Kunststoffgehäuses erfolgt wahlweise per Aufrastung auf einer Hutschiene oder Aufschraubung auf einer Montageplatte. Durch einen QR-Code auf dem Gerät ist der Zugang zu weiteren Dokuementationen möglich. Aufgrund der Vielzahl von vorhandenen Produktstandards und Zertifizierungen geeignet für den internationalen Einsatz. Dank des Green Premium Umweltzeichens können Sie detaillierte Informationen zu Materialinhalten, Umweltauswirkungen und Kreislaufwirtschaft erhalten, die Ihre Nachhaltigkeitsziele unterstützen.
Hauptmerkmale
- Entwickelt für einfache Maschinen und Anwendungen, wo extreme Kompaktheit erforderlich ist
- Großer Eingangsspannungsbereich
- Hohe Stabilität der Ausgangsspannung
- Integrierter Überlast-, Kurzschluss-, Überspannungs- und Unterspannungsschutz
Technische Daten
Hauptmerkmale9
| Baureihe | Modicon-Netzteil |
|---|---|
| Produkt- Oder Komponententyp | Netzteil |
| Typ Der Stromversorgung | Geregelter Schaltbetrieb |
| Varianten-Option | Modular |
| Gehäusematerial | Kunststoff |
| Nominale Eingangsspannung | 100 - 240 V AC 1-phasige Versorgung; 100 - 240 V AC Phase zu Phase |
| Bemessungsleistung In W | 50 W |
| Ausgangsspannung | 12 V DC |
| Stromversorgungs-Ausgangsstrom | 4,17 A |
Zusatzmerkmale30
| Eingangsspannungsgrenzen | 90 - 264 V AC |
|---|---|
| Nominale Netzfrequenz | 50…60 Hz |
| Kompatibilität Mit Netzsystemen | TN; TT; IT |
| Max. Leckstrom | 0,25 mA 240 V AC |
| Eingangsschutztyp | Integrierte Sicherung (nicht austauschbar) 3,15 A; Externer Schutz (empfohlen) 20 A Kurve B; Externer Schutz (empfohlen) 20 A Kurve C; Externer Schutz (empfohlen) 10 A Kurve B; Externer Schutz (empfohlen) 6 A Kurve C |
| Einschaltstrom | 30 A bei 115 V; 60 A bei 230 V |
| Leistungsfaktor | 0,50 bei 115 V AC; 0,39 bei 230 V AC |
| Wirkungsgrad | 88 % bei 115 V AC; 88 % bei 230 V AC |
| Einstellung Der Ausgangsspannung | 12...15 V |
| Verlustleistung In W | 5,5 W |
| Stromaufnahme | < 1,5 A 115 V AC; < 1 A 230 V AC |
| Einschaltzeit | < 2 s |
| Haltezeit | > 20 ms 115 V AC; > 60 ms 230 V AC |
| Anlauf Mit Kapazitiven Lasten | 3000 µF |
| Restwelligkeit | < 100 mV |
| [MTBF] Zeit Bis Zum Ausfall | 1500000 h bei 25 °C, Volllast; 1000000 h bei 55 °C, 80 % Last |
| Ausgangsschutztyp | Gegen Überlast und Kurzschluss, protection technology: automatische Rückstellung; Gegen Überhitzung, protection technology: manuelle Rückstellung; Gegen Überspannung, protection technology: manuelle Rückstellung |
| Anschlüsse - Klemmen | Schraubverbindung: 0,5 - 2,5 mm², (AWG 20 - AWG 14) ohne Aderendhülse für Ausgang; Schraubverbindung: 0,5 - 1,5 mm², (AWG 20 - AWG 16) mit Aderendhülse für Ausgang; Schraubverbindung: 0,5 - 1,5 mm², (AWG 20 - AWG 16) für Eingang |
| Netz- Und Lastregelung | < 0,5 % bei in einer Reihe; < 1 % bei 0 bis 100 % Last |
| LED-Statusanzeige | 1 LED (grün) Ausgangsspannung |
| Tiefe | 55,6 mm |
| Höhe | 91 mm |
| Breite | 53 mm |
| Produktgewicht | 0,221 kg |
| Ausgangskopplung | Seriell; Parallel |
| Montagehalterung | Top Hat Typ TH35-15 Schiene entspricht IEC 60715; Top Hat Typ TH35-7.5 Schiene entspricht IEC 60715; Doppelprofil-DIN Schiene; Schaltschrankeinbau |
| Versorgung | SELV entspricht IEC 60950-1; SELV entspricht IEC 60204-1; SELV entspricht IEC 60364-4-41 |
| Durchschlagfestigkeit | 3000 V AC Ein-/Ausgang |
| Lebensdauer | 10 Jahre |
| Überspannungskategorie | II |
Montage11
| Normen | IEC 62368-1; EN/IEC 61010-1; EN 61010-2-201; EN/IEC 61204-3; IEC 61000-6-1; IEC 61000-6-2; IEC 61000-6-3; IEC 61000-6-4; IEC 61000-3-2; EN 61000-3-3; UL 62368-1; UL 61010-1; UL 61010-2-201; CSA C22.2 Nr. 62368-1; CSA C22.2 Nr. 61010-1; CSA C22.2 Nr. 61010-2-201 |
|---|---|
| Produktzertifizierungen | CE; CUL-gelistet; CUL-anerkannt; RCM; CB-Regelung; EAC; KC; NEC: Klasse 2 |
| Betriebshöhe | < 2.000 m Überspannungskategorie III; 2.000 - 5.000 m Überspannungskategorie II |
| Stoßfestigkeit | 150 m/s² für 11 ms |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur Bei Betrieb | -25…55 °C ohne Stromreduzierung Montageposition A < 2.000 m; 55…70 °C mit Stromabminderung von 2,67 % pro °C Montageposition A < 2.000 m |
| Schutzklasse Gegen Elektrischen Schlag | Klasse II ohne PE-Anschluss |
| Verschmutzungsgrad | 2 |
| Vibrationsfestigkeit | 3 mm (f= 2…9 Hz) entspricht IEC 60721-3-3; 10 m/s² (f= 9…200 Hz) entspricht IEC 60721-3-3 |
| Elektromagnetische Störfestigkeit | Störfestigkeit gegen elektrostatische Entladung - Teststufe: 8 kV (Kontaktentladung) entspricht IEC 61000-4-2; Störfestigkeit gegen elektrostatische Entladung - Teststufe: 15 kV (Luftaustritt) entspricht IEC 61000-4-2; Störfestigkeitsprüfung gegen elektromagnetische Felder - Teststufe: 15 V/m (80 MHz - 2 GHz) entspricht IEC 61000-4-3; Störfestigkeitsprüfung gegen elektromagnetische Felder - Testst |
| Elektromagnetische Aussendung | Leitungsgebundene Emissionen entspricht IEC 61000-6-3; Strahlungsemissionen entspricht IEC 61000-6-4 |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 6,400 cm |
| VPE 1 Breite | 6,200 cm |
| VPE 1 Länge | 11,200 cm |
| Verpackungsgewicht (Lbs) | 229,000 g |
| VPE 2 Art | S02 |
| VPE 2 Menge | 24 |
| VPE 2 Höhe | 15,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 5,968 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
