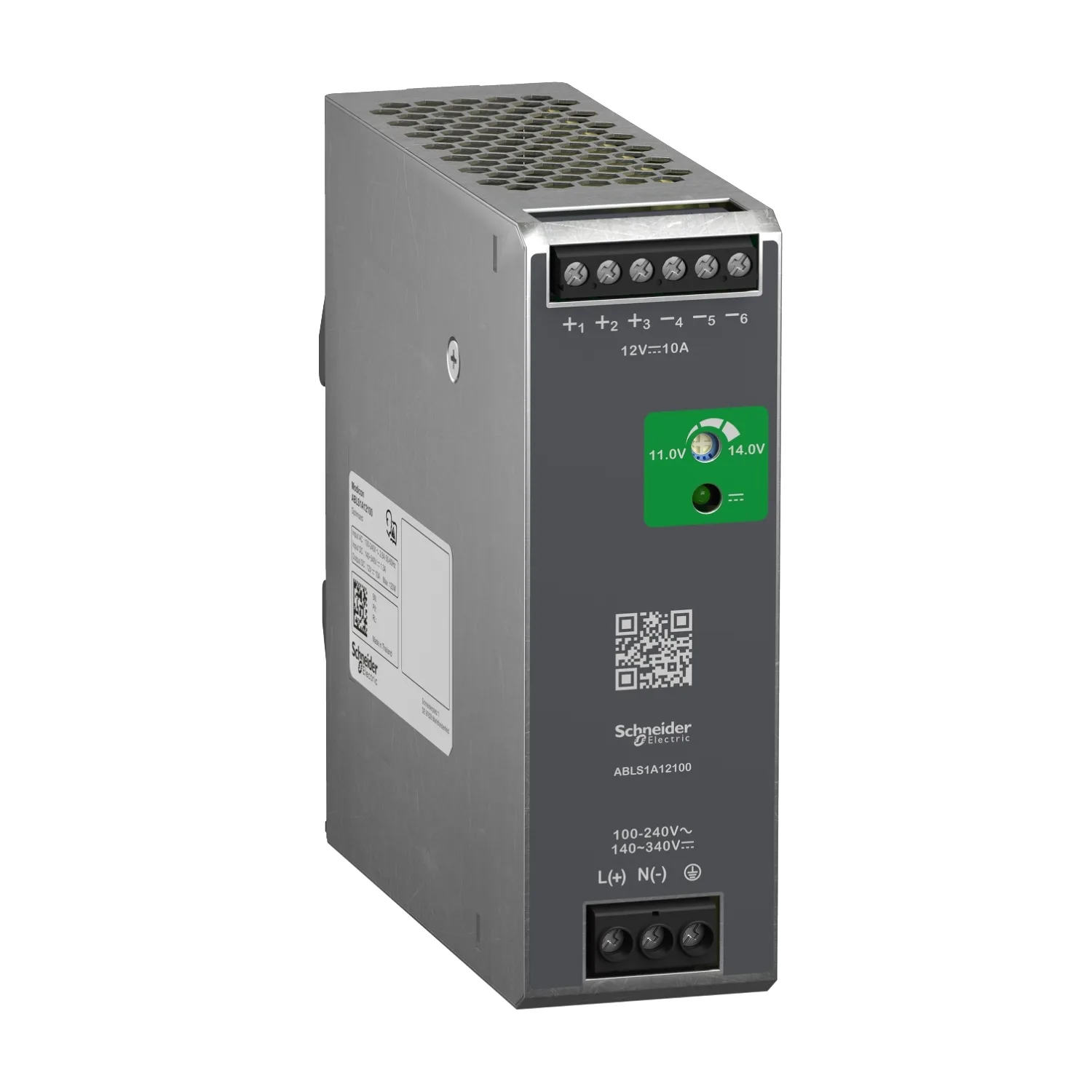

Spannungsversorgung, Modicon ABLS, Optimum, getaktet, 1-phasig, 100-240V AC, 12V DC, 10A, 120W
Schneider ABLS1A12100, Spannungsversorgung, Modicon ABLS, Optimum, getaktet, 1-phasig, 100-240V AC, 12V DC, 10A, 120W. Kategorie: Power supplies for industrial use, rail mounting. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:ABLS1A12100
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:235.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Modicon-Netzteil
- Produkt- Oder Komponententyp
- Netzteil
- Typ Der Stromversorgung
- Geregelter Schaltbetrieb
- Varianten-Option
- Optimized
Produktbeschreibung
Die getakteten Spannungsversorgungen der Baureihe Modicon ABLS Optimum eignen sich ideal für die meisten Anwendungen in der Industrie sowie in Gewerbe- und Wohngebäuden. Die Produktfamilie ABLS besticht durch seine kompakte Bauweise und umfasst dabei Netzteile mit Ausgangsspannungen von 12V DC, 24V DC oder 48V DC. Diese 1-phasige Spannungsversorgung mit einer Nennleistung von 120W verfügt über eine Eingangsspannung von 100-240V AC und eine Ausgangsspannung von 12V DC/10A. Dier Eingang befindet sich dabei unten am Gerät und die Ausgänge oben. Die Montage des dunkelgrauen Kunststoffgehäuses erfolgt per Aufrastung auf einer Hutschiene. Durch einen QR-Code auf dem Gerät ist der Zugang zu weiteren Dokuementationen möglich. Aufgrund der Vielzahl von vorhandenen Produktstandards und Zertifizierungen geeignet für den internationalen Einsatz. Dank des Green Premium Umweltzeichens können Sie detaillierte Informationen zu Materialinhalten, Umweltauswirkungen und Kreislaufwirtschaft erhalten, die Ihre Nachhaltigkeitsziele unterstützen.
Hauptmerkmale
- Entwickelt für einfache Maschinen und Anwendungen, wo extreme Kompaktheit erforderlich ist
- Großer Eingangsspannungsbereich sowie Stabilität der Ausgangsspannung
- Integrierter Überlast-, Kurzschluss-, Überspannungs- und Unterspannungsschutz
- Zugang zu Dokumentation per QR-Code auf dem Gerät
Technische Daten
Hauptmerkmale9
| Baureihe | Modicon-Netzteil |
|---|---|
| Produkt- Oder Komponententyp | Netzteil |
| Typ Der Stromversorgung | Geregelter Schaltbetrieb |
| Varianten-Option | Optimized |
| Gehäusematerial | Aluminium |
| Nominale Eingangsspannung | 100 - 240 V AC 1-phasige Versorgung; 100 - 240 V AC Phase zu Phase; 140...340 V DC |
| Bemessungsleistung In W | 120 W |
| Ausgangsspannung | 12 V DC |
| Stromversorgungs-Ausgangsstrom | 10 A |
Zusatzmerkmale30
| Eingangsspannungsgrenzen | 85 - 264 V AC without temperature derating; 120...375 V DC without temperature derating |
|---|---|
| Nominale Netzfrequenz | 50…60 Hz |
| Kompatibilität Mit Netzsystemen | TN; TT; IT |
| Max. Leckstrom | 1 mA 240 V AC |
| Eingangsschutztyp | Integrierte Sicherung (nicht austauschbar) 4 A; Externer Schutz (empfohlen) 20 A Kurve C; Externer Schutz (empfohlen) 13 A Kurve C |
| Einschaltstrom | 30,0 A bei 115 V; 60,0 A bei 230 V |
| Leistungsfaktor | 0,55 bei 115 V AC; 0,45 bei 230 V AC |
| Wirkungsgrad | 84 % bei 115 V AC; 86 % bei 230 V AC |
| Einstellung Der Ausgangsspannung | 11...14 V |
| Verlustleistung In W | 25 W |
| Stromaufnahme | < 2.5 A 115 V AC; < 1.4 A 230 V AC; < 1.3 A 140 V DC |
| Einschaltzeit | < 1 s |
| Haltezeit | > 20 ms 115 V AC; > 40 ms 230 V AC |
| Anlauf Mit Kapazitiven Lasten | 8000 µF |
| Restwelligkeit | < 120 mV |
| [MTBF] Zeit Bis Zum Ausfall | 700000 h bei 25 °C, Volllast entspricht SR 332 |
| Ausgangsschutztyp | Gegen Überlast und Kurzschluss, protection technology: automatische Rückstellung; Gegen Überhitzung, protection technology: manuelle Rückstellung; Gegen Überspannung, protection technology: manuelle Rückstellung |
| Anschlüsse - Klemmen | Schraubverbindung: 0,5 - 4 mm², (AWG 20 - AWG 12) ohne Aderendhülse für Ausgang; Schraubverbindung: 0,5 - 2,5 mm², (AWG 20 - AWG 14) mit Aderendhülse für Ausgang; Schraubverbindung: 0,75 - 4 mm², (AWG 18 - AWG 12) ohne Aderendhülse für Eingang; Schraubverbindung: 0,75 - 4 mm², (AWG 18 - AWG 12) mit Aderendhülse für Eingang |
| Netz- Und Lastregelung | < 0,5 % bei 0 bis 100 % Last bei 25 °C; < 1 % bei full voltage range in line bei 25 °C |
| LED-Statusanzeige | 1 LED (grün) Ausgangsspannung |
| Tiefe | 117,6 mm |
| Höhe | 123,6 mm |
| Breite | 40 mm |
| Produktgewicht | 0,52 kg |
| Ausgangskopplung | Parallel; Seriell |
| Montagehalterung | Top Hat Typ TH35-15 Schiene entspricht IEC 60715; Top Hat Typ TH35-7.5 Schiene entspricht IEC 60715; Doppelprofil-DIN Schiene |
| Versorgung | SELV entspricht IEC 60950-1; SELV entspricht IEC 60204-1; SELV entspricht IEC 60364-4-41 |
| Durchschlagfestigkeit | 3000 V AC mit Eingang zum Ausgang |
| Lebensdauer | 10 Jahre |
| Überspannungskategorie | II |
Montage11
| Normen | IEC 62368-1; EN/IEC 61010-1; EN 61010-2-201; EN/IEC 61204-3; IEC 61000-6-1; IEC 61000-6-2; IEC 61000-6-3; IEC 61000-6-4; IEC 61000-3-2; EN 61000-3-3; UL 62368-1; UL 61010-1; UL 61010-2-201; CSA C22.2 Nr. 62368-1; CSA C22.2 Nr. 61010-1; CSA C22.2 Nr. 61010-2-201 |
|---|---|
| Produktzertifizierungen | CE; CUL-gelistet; CUL-anerkannt; RCM; CB-Regelung; EAC; KC |
| Betriebshöhe | < 5.000 m |
| Stoßfestigkeit | 150 m/s² für 11 ms |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur Bei Betrieb | -20…-10 °C mit Stromreduzierung von 2 % pro °C Montageposition A < 2.000 m; -10…40 °C ohne Leistungsreduzierung Montageposition A 115 V AC < 2.000 m; -10…50 °C ohne Leistungsreduzierung Montageposition A 230 V AC < 2.000 m; 40…70 °C with current derating of 1.67 % per °C Montageposition A 115 V AC < 2.000 m; 50…70 °C with current derating of 2.5 % per °C Montageposition A 230 V AC < 2.000 m |
| Schutzklasse Gegen Elektrischen Schlag | Klasse I |
| Verschmutzungsgrad | 2 |
| Vibrationsfestigkeit | 3 mm (f= 2…9 Hz) entspricht IEC 60068-2-6; 10 m/s² (f= 9…200 Hz) entspricht IEC 60068-2-6 |
| Elektromagnetische Störfestigkeit | Störfestigkeit gegen elektrostatische Entladung - Teststufe: 8 kV (Kontaktentladung) entspricht IEC 61000-4-2; Störfestigkeit gegen elektrostatische Entladung - Teststufe: 15 kV (Luftaustritt) entspricht IEC 61000-4-2; Störfestigkeit gegenüber leitungsgebundenen HF-Störungen - Teststufe: 15 V/m (80 MHz - 2 GHz) entspricht IEC 61000-4-3; Störfestigkeit gegenüber leitungsgebundenen HF-Störungen - Te |
| Elektromagnetische Aussendung | Leitungsgebundene Emissionen entspricht IEC 61000-6-3; Strahlungsemissionen entspricht IEC 61000-6-4 |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 5,4 cm |
| VPE 1 Breite | 17,5 cm |
| VPE 1 Länge | 18,0 cm |
| Verpackungsgewicht (Lbs) | 674,0 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 13 |
| VPE 2 Höhe | 30 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm |
| VPE 2 Gewicht | 9,37 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
