Schneider

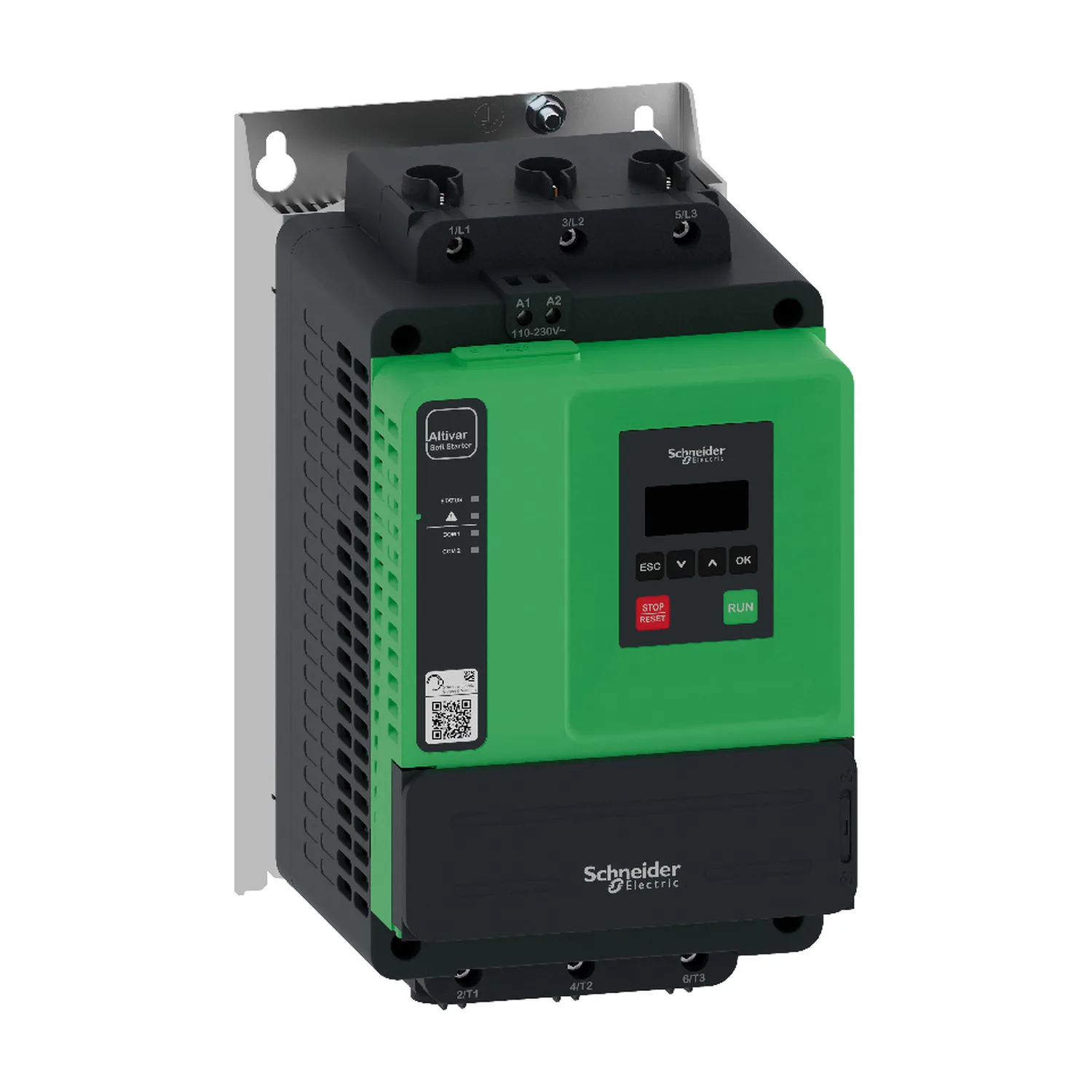

ALTIVAR Sanftanlasser ATS430 110A 208 bis 600V
Schneider ATS430C11S6, ALTIVAR Sanftanlasser ATS430 110A 208 bis 600V. Kategorie: Altivar Soft Starter ATS430. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:ATS430C11S6
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:2,307.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Altivar Soft Starter ATS430
- Produkt- Oder Komponententyp
- Sanftanlasser
- Produktbestimmung
- Asynchronmotoren
- Produktspezifische Anwendung
- Standard industrial machines
Produktbeschreibung
Der ATS430 ist dazu bestimmt, Asynchronmotoren, von 208 bis 600V, sanft zu starten und zu stoppen. Mit einem Wirkungsgrad von 99,5% und speziellen Anwendungsfunktionen ermöglicht der ATS430 eine fortschrittliche Motorsteuerung. Best Practices der Cybersicherheit und Zustandsüberwachung erhöhen die Betriebszeit, senken die Betriebskosten und vereinfachen die Projektplanung. Der ATS430 ermöglicht eine Messung der Leistung und der Energie, mit einer Genauigkeit von über 95%. Der Altivar Sanftanlasser ATS430 erfüllt die Anforderungen von Anwendungen wie Pumpen, Ventilatoren, Kompressoren, Förderbändern, Mischern, Schneidemaschinen, Schleifmaschinen und Brechern. Entspricht IEC/EN 60947-4-2 und den Zertifizierungen CE, cULus, UKCA, RCM, CCC, EAC. Es sind viele Zubehörteile verfügbar, wie ein IP65-Montagesatz zur Befestigung des Grafik-Displays an der Schaltschranktür und Kommunikationsmodule zur Erweiterung der Konnektivität auf andere Protokolle. Die Verpackung besteht aus recyceltem Karton und enthält weniger Einwegplastik. Die ATS430-Sanftanlasser müssen vertikal in einem Gehäuse montiert werden. Die eingebauten und innovativen Funktionen des ATS430 verbessern die Wettbewerbsfähigkeit, die betriebliche Widerstandsfähigkeit und die Nachhaltigkeit der Ausrüstung.
Hauptmerkmale
- Reduzierte Gesamtkosten der Lösungen mit innovativen Funktionen
- Reduziert benötigte Planungszeiten mit EcoStruxure-Lösungen
- Reduzierte Betriebskosten (lange Haltbarkeit)
- Robust gegen hohe Belastungen (Entwickelt für rauen Umgebungen)
- Vereinfachte Projektplanung (zertifizierte Cybersicherheit und Safe Torque Off Funktion)
Technische Daten
Hauptmerkmale16
| Baureihe | Altivar Soft Starter ATS430 |
|---|---|
| Produkt- Oder Komponententyp | Sanftanlasser |
| Produktbestimmung | Asynchronmotoren |
| Produktspezifische Anwendung | Standard industrial machines |
| Kurzbezeichnung Des Geräts | ATS430 |
| Anzahl Der Netzphasen | 3 Phasen |
| Nutzungskategorie | AC-3A; AC - 53 A |
| Ue Power Supply Voltage | 208...600 V AC (-15 - +10 %) |
| Power Supply Frequency | 50 - 60 Hz -20 - +20 % |
| Nennbetriebsstrom Ie | Normalbetrieb: 110 A in line (bei <40 °C) |
| Service Factor At Ie | 100 |
| Drehmomentsteuerung | Richtig |
| Schutzart (IP) | IP20 |
| Motorleistung (kW) | 30 kW bei 230 V in einer Reihe Normalbetrieb; 55 kW bei 400 V in einer Reihe Normalbetrieb; 55 kW bei 440 V in einer Reihe Normalbetrieb; 75 kW bei 500 V in einer Reihe Normalbetrieb; 75 kW bei 525 V in einer Reihe Normalbetrieb |
| Motorleistung (HP) | 30 hp bei 208 V Normalbetrieb; 40 hp bei 230 V Normalbetrieb; 75 hp bei 460 V Normalbetrieb; 100 hp bei 575 V Normalbetrieb |
| Kommunikationsprotokoll | Modbus, seriell |
Zusatzmerkmale48
| Geräteanschluss | In einer Reihe |
|---|---|
| Überlaststrom | 400 % Ie for 13 s |
| Lastfaktor | 50 % |
| Operating Cycles/hour | 10 cyc/h |
| [Us] Control Circuit Voltage | 110 - 230 V AC 50 - 60 Hz -15 - +10 % |
| Scheinleistung | 70 VA |
| Integrierter Motorüberlastungsschutz | Richtig |
| Motor Thermal Protection Class | Klasse 10E |
| Schutzart | Phasenausfall: mains; Thermischer Schutz: mains; Thermischer Schutz: Starter; Stromüberlastung: Motor; Motor underload: Motor; Excessive acceleration time: Motor; Motor phase loss detection: Motor; Protection against line phase inversion: mains; External thermal protection: Motor; Kurzschluss zwischen Motorphase und Erde: Motor |
| Current Limiting %In (5 X Ie Maximum) | 150…700 % |
| Spezifikation Des Nennstroms Und Des Stromverlusts | 110 A |
| Verlustleistung Stromunabhängig | 19 W |
| Verlustleistung Pro Gerät Stromabhängig | 18 W |
| Power Loss During Starting | 904 W during starting at 40 °C at 400% In |
| Normen | EN/IEC 60947-4-2; UL 60947-4-2; IEC 60664-1 |
| Produktzertifizierungen | cULus; CE; UKCA; CCC; RCM; EAC; KC |
| Beschriftung | CULus; CE; UKCA; CCC; RCM; EAC; KC |
| [Uc] Steuerkreisspannung | 24 V DC |
| Anzahl Diskrete Eingänge | 4 |
| Digitaler Eingang | (STOP) Digitaleingang, 4,4 kOhm; (RUN) Digitaleingang, 4,4 kOhm; (DI3) Digitaleingang, 4,4 kOhm; (DI4) Digitaleingang, 4,4 kOhm |
| Kompatibilität Der Eingänge | STOP: Digitaleingang Level 1 SPS entspricht EN/IEC 61131-2; RUN: Digitaleingang Level 1 SPS entspricht EN/IEC 61131-2; DI3: Digitaleingang Level 1 SPS entspricht EN/IEC 61131-2; DI4: Digitaleingang Level 1 SPS entspricht EN/IEC 61131-2 |
| Digitaler Logikeingang | Digital input STOP bei Status 0: 0 - = 2 mA bei Status 1: 11 V, >= 5 mA; Digital input RUN bei Status 0: 0 - = 2 mA bei Status 1: 11 V, >= 5 mA; Digital input DI3 bei Status 0: 0 - = 2 mA bei Status 1: 11 V, >= 5 mA; Digital input DI4 bei Status 0: 0 - = 2 mA bei Status 1: 11 V, >= 5 mA |
| Relaisausgangsnummer | 2 |
| Relais-Ausgangstyp | Relaisausgänge R1A, R1C nein; Relaisausgänge R1B, R1C Öffner (Ö); Relaisausgänge R2A, R2C nein |
| Min. Schaltstrom | 100 mA bei 12 V DC für Relaisausgänge |
| Max. Schaltstrom | Relaisausgänge 2 A / 250 V AC for AC-15 100000 Zyklen following IEC 60947-5-1; Relaisausgänge 2 A / 30 V DC for DC-13 150000 Zyklen following IEC 60947-5-1 |
| Anzahl Der Analogeingänge | 1 |
| Messeingänge | PTC1 : PTC temperature probe; PTC2 : PTC temperature probe |
| Anzahl Der Analogausgänge | 1 |
| Typ Des Analogausgangs | Stromausgang AQ1 : 0 - 20 mA/4 - 20 mA , impedance< 500 Ohm; Ausgangsspannung AQ1 : 0 - 10 V , impedance> 470 Ohm |
| Kommunikationsprotokoll | Modbus, seriell RJ45; Modbus, seriell open style (DO, D1, PE, COM) |
| Anschlusstyp | 1 RJ45; Open style |
| Physikalische Schnittstelle | 2-Draht- RS 485 - Steckverbinder: RJ45; 2-Draht- RS 485 - Steckverbinder: open style (DO, D1, PE, COM) |
| Übertragungsrahmen | RTU : 1 RJ45; RTU : open style (DO, D1, PE, COM) |
| Übertragungsgeschwindigkeit | 4.8…38.4 kbps for Modbus, seriell RJ45; 0.3...115.2 kbps for Modbus, seriell open style (DO, D1, PE, COM) |
| Datenformat | 8 bits, odd, even or no parity, 1 or 2 bits to stop for Modbus, seriell RJ45; 8 Bits, einstellbar auf ungerade, gerade oder keine Parität for Modbus, seriell open style (DO, D1, PE, COM) |
| Anzahl Der Adressen | 0…247 für Modbus, seriell |
| Zugriffsmethode | Slave Modbus, seriell |
| Polarisierungsart | Keine Impedanz für Modbus, seriell |
| Anzeigebildschirm Verfügbar | Richtig |
| Betriebsposition | Senkrecht +/- 10 Grad |
| Höhe | 289 mm |
| Breite | 160 mm |
| Tiefe | 230,2 mm |
| Produktgewicht | 6,60 kg |
| Internal Bypass | Richtig |
| Funktion Verfügbar | Einzelne Richtung; Vorheizung; Stromüberwachung; Condition monitoring; Benutzerverwaltung; Sicherung von Anschlüssen und Verbindungen; Sicherheits-Ereignisprotokollierung; Cybersecure Firmware-Update; Small motor test |
| Material Declaration | Richtig |
Montage19
| Elektromagnetische Verträglichkeit | Leitungsgebundene und abgestrahlte Emissionen Level A entspricht IEC 60947-4-2; Elektrostatische Entladung Level 3 entspricht IEC 61000-4-2; Störfestigkeit gegen abgestrahlte radioelektrische Störungen Level 3 entspricht IEC 61000-4-3; Störfestigkeit gegenüber Einschaltstößen Stufe 4 entspricht IEC 61000-4-4; Spannungs-/Strom-Impuls Level 3 entspricht IEC 61000-4-5; Gedämpfte oszillierende Wellen |
|---|---|
| Verschmutzungsgrad | Stufe 3 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV |
| [Ui] Bemessungs-Isolationsspannung | 600 V |
| Umweltklasse (während Des Betriebs) | Klasse 3C3 gemäß IEC 60721-3-3; Klasse 3S3 gemäß IEC 60721-3-3 |
| Umgebungstemperatur Bei Betrieb | -25…40 °C (ohne Leistungsreduzierung); 40…60 °C (with current derating of 1 % per °C above 40 °C) |
| Umgebungstemperatur Bei Lagerung | -40…70 °C |
| Umgebungslufttemperatur Beim Transport | -40…70 °C |
| Betriebshöhe | <= 2.000 m ohne Leistungsreduzierung; > 2000...4800 m with current derating 1 % per 100 m above 2000 m |
| Relative Luftfeuchtigkeit | 5…95 % ohne Kondensation oder Tropfwasser entspricht EN/IEC 60068-2-3 |
| Max. Durchbiegung Unter Rüttelbelastung (während Des Betriebs) | 1,5 mm bei 2 - 13 Hz |
| Max. Durchbiegung Unter Rüttelbelastung (während Der Lagerung) | 1,75 mm bei 2 - 9 Hz |
| Max. Durchbiegung Unter Rüttelbelastung (während Des Transports) | 1,75 mm bei 2 - 9 Hz |
| Max. Beschleunigung Unter Rüttelbelastung (während Des Betriebs) | 1 gn at 13…200 Hz |
| Max. Beschleunigung Unter Rüttelbelastung (während Der Lagerung) | 1 gn at 9…200 Hz; 1.5 gn at 200…500 Hz |
| Max. Beschleunigung Unter Rüttelbelastung (während Des Transports) | 1 gn at 9…200 Hz; 1.5 gn at 200…500 Hz |
| Max. Beschleunigung Bei Stoßeinwirkung (während Des Betriebs) | 15 gn at 11 ms |
| Max. Beschleunigung Unter Stoßbelastung (während Der Lagerung) | 10 gn at 11 ms |
| Max. Beschleunigung Unter Stoßbelastung (während Des Transports) | 10 gn at 11 ms |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 28,000 cm |
| VPE 1 Breite | 23,500 cm |
| VPE 1 Länge | 36,000 cm |
| Verpackungsgewicht (Lbs) | 7,846 kg |
| VPE 2 Art | S06 |
| VPE 2 Menge | 8 |
| VPE 2 Höhe | 75,000 cm |
| VPE 2 Breite | 60,000 cm |
| VPE 2 Länge | 80,000 cm |
| VPE 2 Gewicht | 75,000 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
