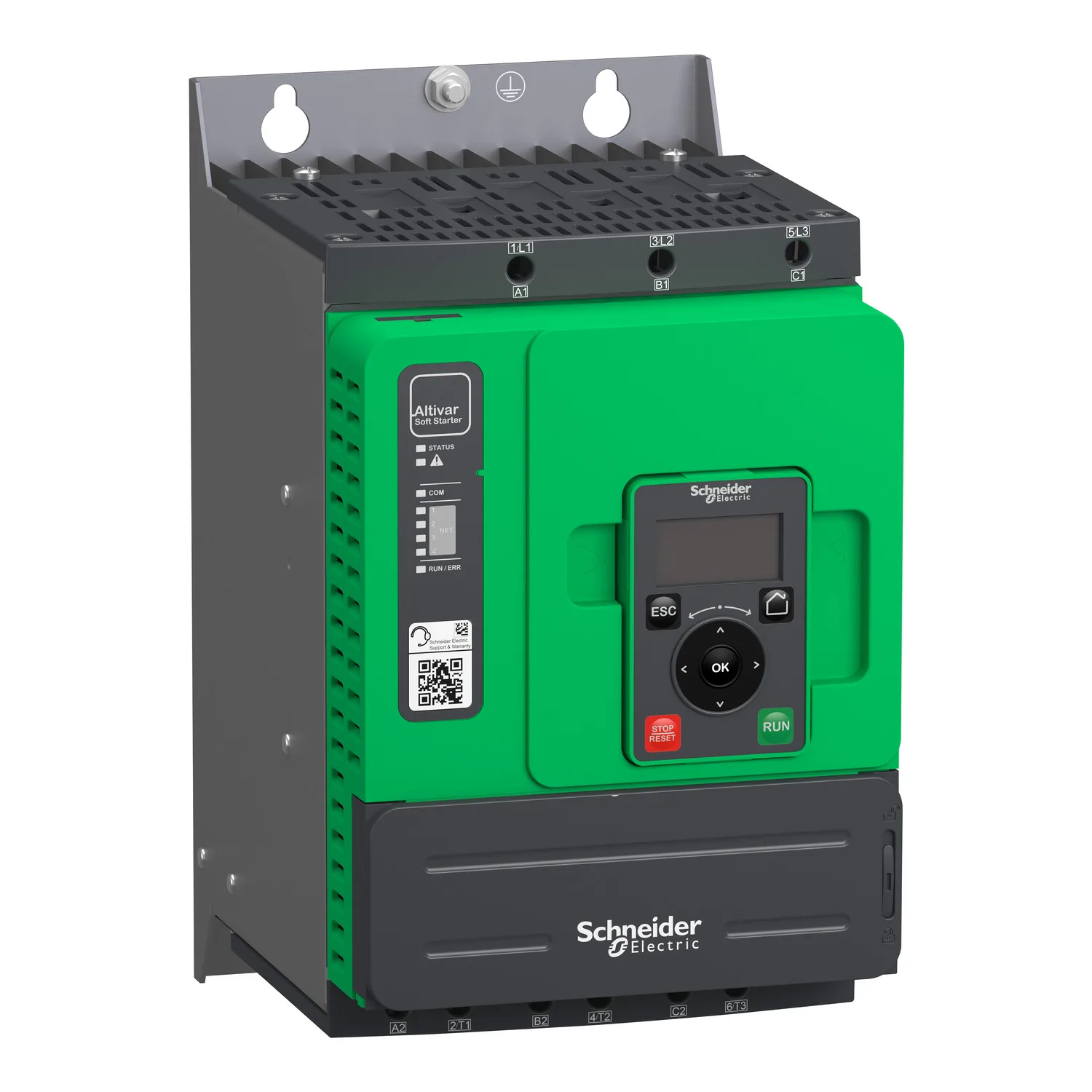

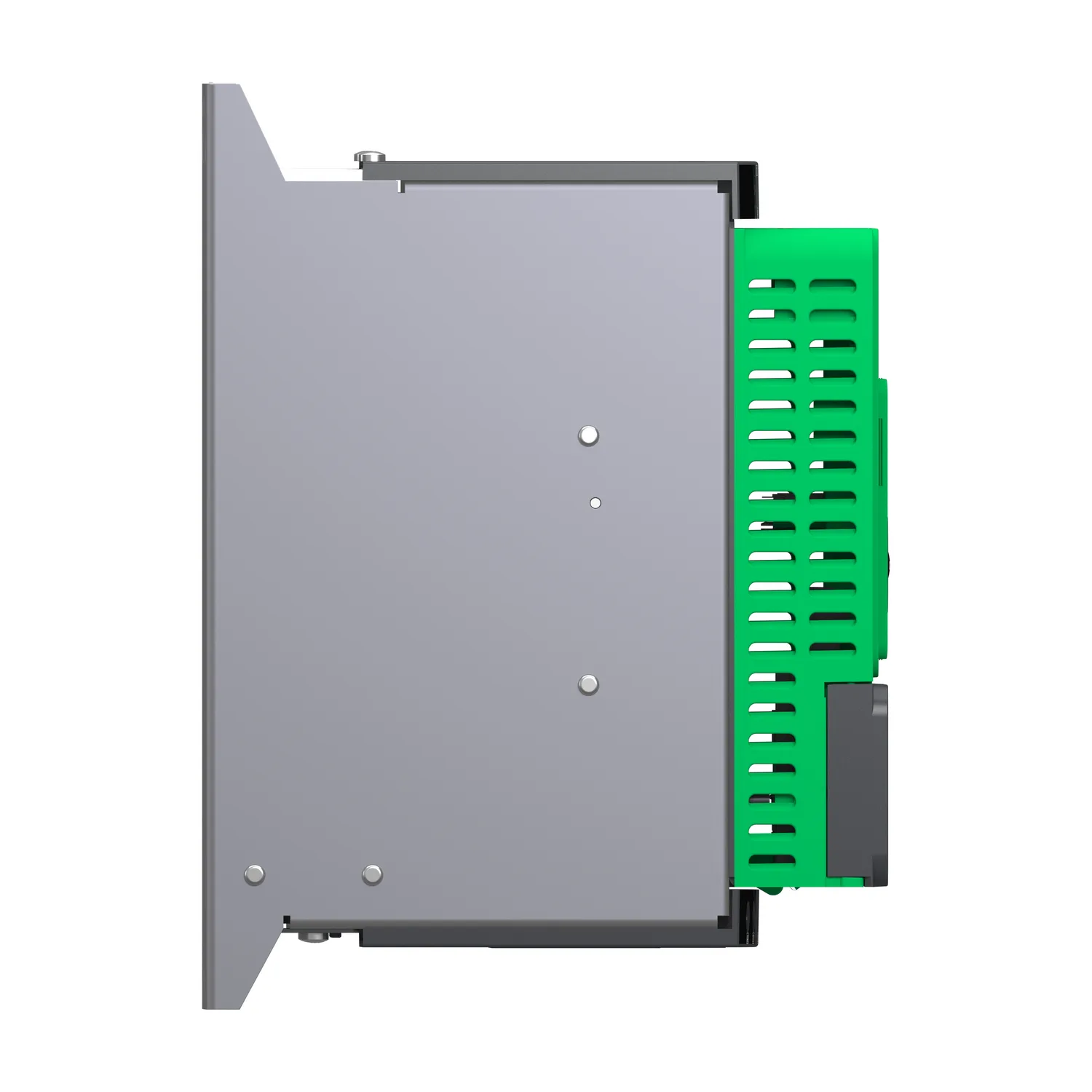

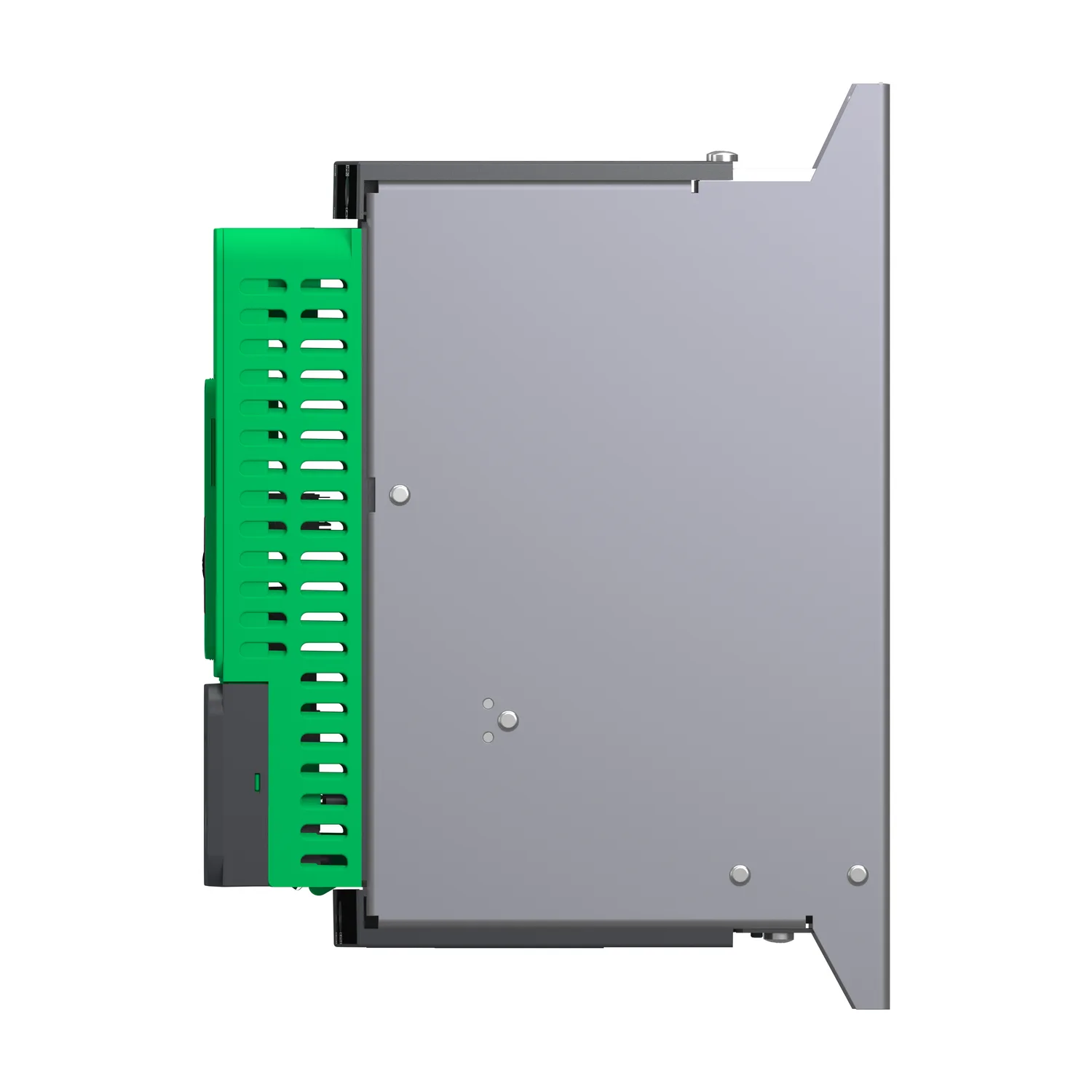

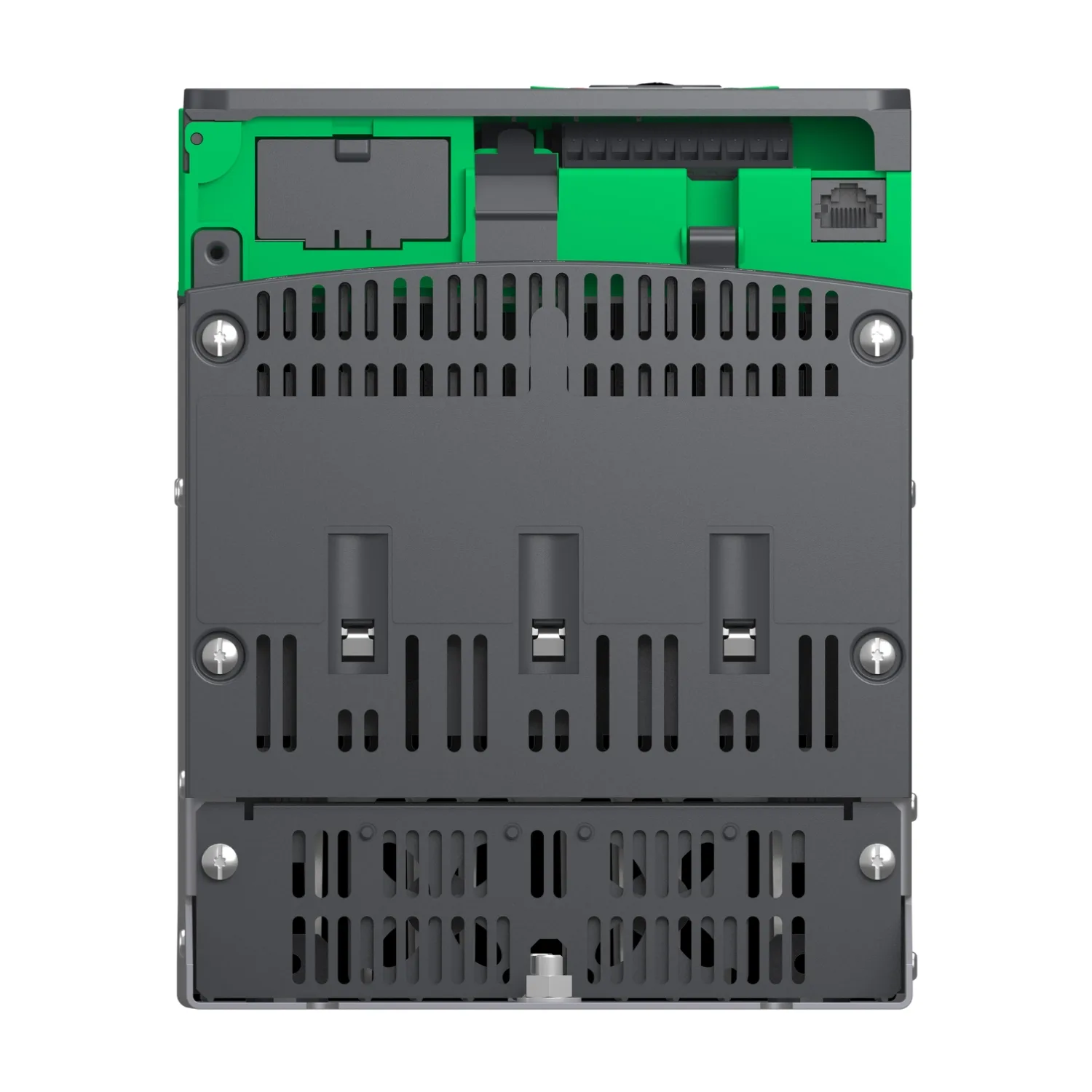

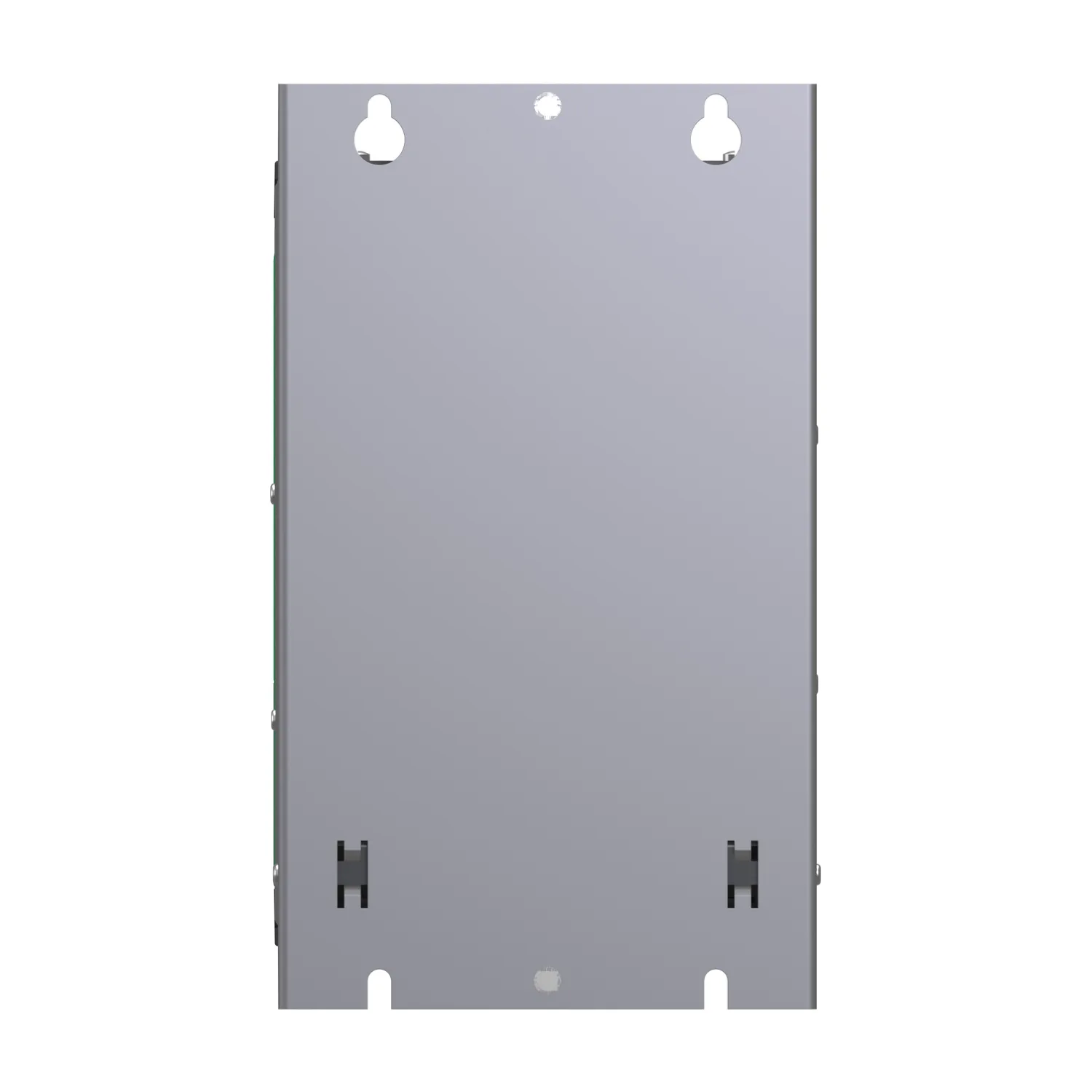

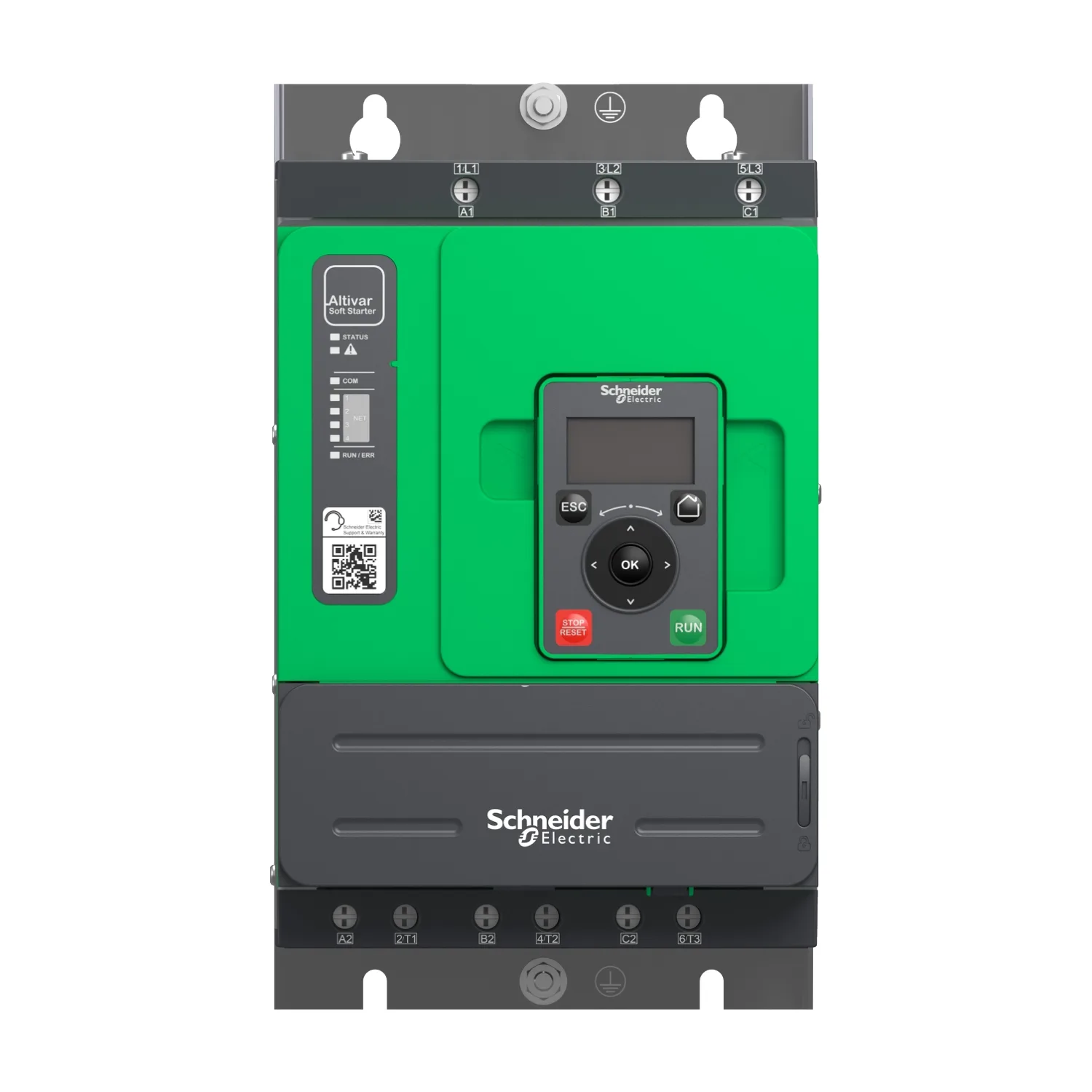

Altivar Sanftanlasser ATS480, 22 A, 208-690V AC, Steuerspannung 110-230V AC
Schneider ATS480D22Y, Altivar Sanftanlasser ATS480, 22 A, 208-690V AC, Steuerspannung 110-230V AC. Kategorie: Altivar Soft Starter ATS480. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:ATS480D22Y
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:1,239.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Altivar Soft Starter ATS480
- Produkt- Oder Komponententyp
- Sanftanlasser
- Produktbestimmung
- Asynchronmotoren
- Produktspezifische Anwendung
- Prozesse und Infrastrukturen
Produktbeschreibung
Der Altivar Sanftanlasser ATS480 ist für das Starten und Stoppen von Asynchronmotoren mit Spannungen von 208V bis 690V vorgesehen. Er erfüllt die Anforderungen der anspruchsvollsten Anwendungen im normalen und schweren Einsatz. Mit einem Nennstrom von 22A bei normaler Überlast betreibt er Motoren von 5,5kW bis 18,5kW entsprechend der Netzspannung. Entwickelt für die Digitalisierung, vernetzt, optimiert für die Einhaltung von Cybersicherheitsstandards, vereinfacht er die Projektausführung und maximiert die Verfügbarkeit von Anwendungen. Seine Drehmomentregelung (TCS) meistert Beschleunigung und Verzögerung. Dank des dynamischen Bremsens und der Gleichstromeinspeisung werden Anwendungen mit hohem Trägheitsmoment effizient bewältigt. Es kann in die Motorleitung oder in Dreiecksschaltung angeschlossen werden, um den Betriebsstrom zu reduzieren. Die eingebettete Prüfroutine vereinfacht die Inbetriebnahme in Dreieckschaltung. Die Abmessungen betragen 160mm (Breite) x 203mm (Tiefe) x 275mm (Höhe) und das Gewicht beträgt 4,9kg. Der Altivar Sanftanlasser ATS480 wurde entwickelt, um Prozesse, Infrastrukturen und Industriemaschinen zu überwachen. Er ist konform zu IEC/EN60947-4-1. Er ist zertifiziert nach CE, cULus, UKCA, CCC, RCM, EAC, und Marinezertifiziert nach DNV, ABS, BV und CCS. Bedienterminals, Remote Montagesatz, sowie Kommunikationsmodule sind einheitlich mit den Altivar Drives. Netzdrosseln, DNV-Kits sind identisch zu Vorgänger ATS48. ATS480 ist kompatibel mit ATS48, er hat die gleiche Grundfläche, Befestigung, Drehmomentregelung, I/O, Menüs. Die Integration des Altivar Sanftanlassers ATS480 in EcoStruxure vereinfacht die Auswahl der Architektur, das detaillierte Design und die Ausführung von Belüftungs- und elektrischen Systemen drastisch. Es ist ein Produkt, das mit RoHS und REACH konform ist.
Hauptmerkmale
- Geringere Entwicklungszeit und -kosten mit ATS480, digital unterstützt durch EcoStruxure
- Maximierung der Anwendungsverfügbarkeit durch erhöhte Robustheit und Flexibilität
- Besserer Schutz Ihrer Vermögenswerte durch eingebettete bewährte Verfahren der Cybersicherheit
- Verlängern Sie die Lebensdauer von ATS48-Geräten und schützen Sie Ihre Investition
- Die nächste Evolution für Softstarter mit Konnektivität, Architekturen und Firmware-Updates
Technische Daten
Hauptmerkmale16
| Baureihe | Altivar Soft Starter ATS480 |
|---|---|
| Produkt- Oder Komponententyp | Sanftanlasser |
| Produktbestimmung | Asynchronmotoren |
| Produktspezifische Anwendung | Prozesse und Infrastrukturen |
| Kurzbezeichnung Des Geräts | ATS480 |
| Anzahl Der Netzphasen | 3 Phasen |
| Nutzungskategorie | AC-3A; AC - 53 A |
| Versorgungsspannung | 208 - 690 V -15 - +10 % |
| Frequenz Der Stromversorgung | 50 - 60 Hz -20 - +20 % |
| Nennbetriebsstrom Ie | Normalbetrieb: 22,0 A (bei <40 °C) |
| Bemessungsstrom Im Schwerlastbetrieb | 17,0 A bei 40 °C für Schwerlastbetrieb |
| Drehmomentsteuerung | Richtig |
| Schutzart (IP) | IP20 |
| Motorleistung (kW) | 5,5 kW bei 230 V in der Motorversorgungsleitung Normalbetrieb; 4,0 kW bei 230 V in der Motorversorgungsleitung Schwerlastbetrieb; 11,0 kW bei 400 V in der Motorversorgungsleitung Normalbetrieb; 7,5 kW bei 400 V in der Motorversorgungsleitung Schwerlastbetrieb; 11,0 kW bei 440 V in der Motorversorgungsleitung Normalbetrieb; 7,5 kW bei 440 V in der Motorversorgungsleitung Schwerlastbetrieb; 11,0 kW |
| Motorleistung (HP) | 5,0 hp bei 208 V Normalbetrieb; 3,0 hp bei 208 V Schwerlastbetrieb; 7,5 hp bei 230 V Normalbetrieb; 5,0 hp bei 230 V Schwerlastbetrieb; 15,0 hp bei 460 V Normalbetrieb; 10,0 hp bei 460 V Schwerlastbetrieb; 20,0 hp bei 575 V Normalbetrieb; 15,0 hp bei 575 V Schwerlastbetrieb |
| Optionskarte | Kommunikationsmodul für Profibus DP V1; Kommunikationsmodul für Modbus TCP/EtherNet/IP; Kommunikationsmodul für CANopen Daisy Chain; Kommunikationsmodul für CANopen Sub-D; Kommunikationsmodul für CANopen Open Style; Kommunikationsmodul für Profinet |
Zusatzmerkmale46
| Geräteanschluss | In der Motorversorgungsleitung; In die Dreieckschaltung des Motors |
|---|---|
| [Us] Steuerspannung | 110 - 230 V AC 50/60 Hz -15 - +10 % |
| Scheinleistung | 0,06 kVA |
| Integrierter Motorüberlastungsschutz | Richtig |
| Thermische Schutzklasse Des Motors | Klasse 10E |
| Schutzart | Phasenausfall: Linie; Integrierter thermischer Schutz: Motor; Thermischer Schutz: Starter; Stromüberlastung: Motor; Unterlast: Motor; Anlaufzeit zu lang, blockierter Rotor: Motor; Ausfall Motorphase: Motor; Phasenausfallserkennung der Versorgungsspannung: Linie; Phasenausfallserkennung der Versorgungsspannung: Motor; Thermischer Schutz: Motor |
| Strombegrenzung % In (max. 5 X Ie) | 150…700 % |
| Spezifikation Des Nennstroms Und Des Stromverlusts | 22,0 A |
| Verlustleistung Stromunabhängig | 25,0 W |
| Verlustleistung Pro Gerät Stromabhängig | 54,0 W |
| Normen | IEC 60947-4-2; UL 60947-4-2; IEC 60664-1 |
| Produktzertifizierungen | CE; cULus; CCC; UKCA; RCM; EAC; DNV; ABS; BV; CCS |
| Beschriftung | CE; CCC; UKCA; EAC; RCM; CULus |
| [Uc] Steuerkreisspannung | 24 V DC |
| Anzahl Diskrete Eingänge | 4 |
| Digitaler Eingang | (STOP) Logikeingänge, 3.500 Ohm; (RUN) Logikeingänge, 3.500 Ohm; (DI3) programmierbar als Logikeingang, 3.500 Ohm; (DI4) programmierbar als Logikeingang, 3.500 Ohm |
| Kompatibilität Der Eingänge | STOP: Diskreter Eingang Level 1 SPS entspricht IEC 61131-2; RUN: Diskreter Eingang Level 1 SPS entspricht IEC 61131-2; DI3: Diskreter Eingang Level 1 SPS entspricht IEC 61131-2; DI4: Diskreter Eingang Level 1 SPS entspricht IEC 61131-2 |
| Digitaler Logikeingang | Programmierbarer digitaler Eingang bei Status 0: 5 V |
| Relaisausgangsnummer | 3 |
| Relais-Ausgangstyp | Relaisausgänge R1A 1 Schließer; Relaisausgänge R1B 1 Schließer; Relaisausgänge RIC 1 S / 1 Ö programmierbar |
| Min. Schaltstrom | 100 mA bei 12 V DC für Relaisausgänge |
| Max. Schaltstrom | Relaisausgänge 2 A bei 250 V AC; Relaisausgänge 2 A bei 30 V DC |
| Anzahl Diskrete Ausgänge | 2 |
| Digitaler Ausgang | (DQ1) programmierbarer digitaler Ausgang <= 30 V; (DQ2) programmierbarer digitaler Ausgang <= 30 V |
| Authentifizierung | Offener Kollektor Level 1 SPS entspricht IEC 65A-68 |
| Anzahl Der Analogeingänge | 1 |
| Analoger Eingangstyp | AI1/PTC PTC/Pt 100 Temperaturfühler; PTC2 PTC/Pt 100 Temperaturfühler; PTC3 PTC/Pt 100 Temperaturfühler |
| Anzahl Der Analogausgänge | 1 |
| Analoger Ausgangstyp | Stromausgang AQ1: 0 - 20 mA oder 0 - 10 V, Impedanz <500 Ohm |
| Kommunikationsprotokoll | Modbus, seriell |
| Anschlusstyp | 1 RJ45 |
| Kommunikationsdatenverbindung | Seriell |
| Physikalische Schnittstelle | 2-Draht- RS 485 |
| Übertragungsgeschwindigkeit | 1.200 - 256.000 bit/s |
| Übertragungsrahmen | RTU |
| Datenformat | 8 Bits, einstellbar auf ungerade, gerade oder keine Parität |
| Polarisierungsart | Keine Impedanz für Modbus, seriell |
| Anzahl Der Adressen | 0…227 für Modbus, seriell |
| Zugriffsmethode | Slave Modbus, seriell |
| Funktion Verfügbar | Externe Bypass-Steuerung; Vorheizung; Entrauchung; Mehrmotorige Kaskade; Zweiter Motorsatz; Benutzerverwaltung; Sicherung von Anschlüssen und Verbindungen; Sicherheits-Ereignisprotokollierung; Cybersecure Firmware-Update; Einzelne Richtung |
| Anzeigebildschirm Verfügbar | Richtig |
| Betriebsposition | Senkrecht +/- 10 Grad |
| Höhe | 275,0 mm |
| Breite | 160,0 mm |
| Tiefe | 203,0 mm |
| Produktgewicht | 4,9 kg |
Montage18
| Elektromagnetische Verträglichkeit | Leitungsgebundene und abgestrahlte Emissionen Level A entspricht IEC 60947-4-2; Leitungsgebundene und abgestrahlte Emissionen mit Bypass Level B entspricht IEC 60947-4-2; Gedämpfte oszillierende Wellen Level 3 entspricht IEC 61000-4-12; Elektrostatische Entladung Level 3 entspricht IEC 61000-4-11; Störfestigkeit gegenüber Einschaltstößen Stufe 4 entspricht IEC 61000-4-4; Störfestigkeit gegen abges |
|---|---|
| Verschmutzungsgrad | Stufe 3 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV |
| [Ui] Bemessungs-Isolationsspannung | 690 V |
| Umweltklasse (während Des Betriebs) | Klasse 3C3 gemäß IEC 60721-3-3; Klasse 3S2 gemäß IEC 60721-3-3 |
| Relative Luftfeuchtigkeit | 0…95 % ohne Kondensation oder Tropfwasser entspricht IEC 60068-2-3 |
| Umgebungstemperatur Bei Betrieb | 40…60 °C (mit Stromreduzierung von 2 % pro °C); -15…40 °C (ohne Leistungsreduzierung) |
| Umgebungstemperatur Bei Lagerung | -25…70 °C |
| Betriebshöhe | = 1.000 m ohne Leistungsreduzierung; > 1.000 - 4.000 m mit Stromreduzierung 1 % pro 100 m |
| Max. Durchbiegung Unter Rüttelbelastung (während Des Betriebs) | 1,5 mm bei 2 - 13 Hz |
| Max. Durchbiegung Unter Rüttelbelastung (während Der Lagerung) | 1,75 mm bei 2 - 9 Hz |
| Max. Durchbiegung Unter Rüttelbelastung (während Des Transports) | 1,75 mm bei 2 - 9 Hz |
| Max. Beschleunigung Unter Rüttelbelastung (während Des Betriebs) | 10 m/s² bei 13 - 200 Hz |
| Max. Beschleunigung Unter Rüttelbelastung (während Der Lagerung) | 15 m/s² bei 200 - 500 Hz; 10 m/s² bei 9 - 200 Hz |
| Max. Beschleunigung Unter Rüttelbelastung (während Des Transports) | 15 m/s² bei 200 - 500 Hz; 10 m/s² bei 9 - 200 Hz |
| Max. Beschleunigung Bei Stoßeinwirkung (während Des Betriebs) | 150 m/s² bei 11 ms |
| Max. Beschleunigung Unter Stoßbelastung (während Der Lagerung) | 100 m/s² bei 11 ms |
| Max. Beschleunigung Unter Stoßbelastung (während Des Transports) | 100 m/s² bei 11 ms |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 29,500 cm |
| VPE 1 Breite | 26,700 cm |
| VPE 1 Länge | 37,000 cm |
| Verpackungsgewicht (Lbs) | 6,195 kg |
| VPE 2 Art | S06 |
| VPE 2 Menge | 8 |
| VPE 2 Höhe | 75,000 cm |
| VPE 2 Breite | 60,000 cm |
| VPE 2 Länge | 80,000 cm |
| VPE 2 Gewicht | 62,500 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
