Schneider

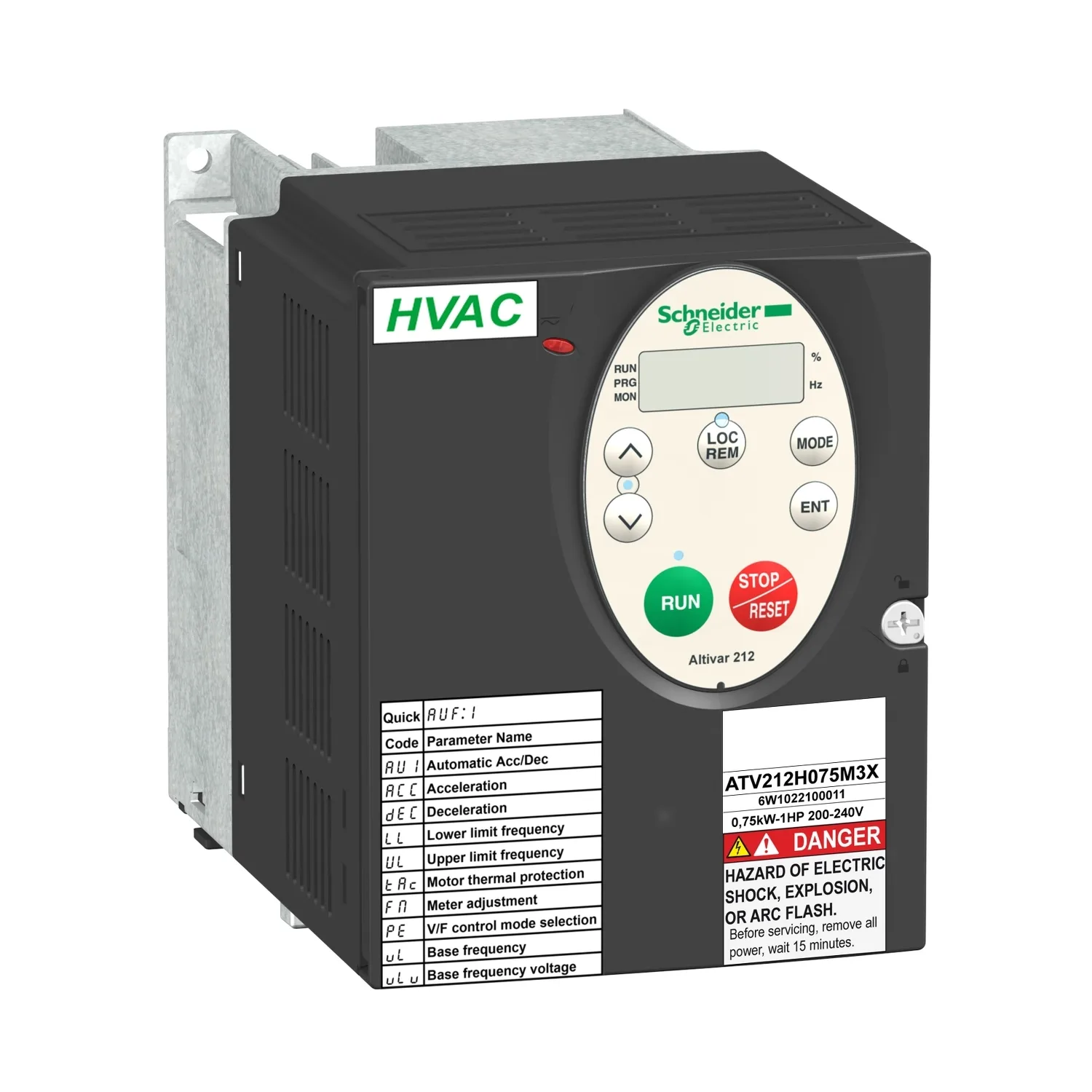

Frequenzumrichter ATV212, 0,75kW, 480V, 3-ph., EMV, IP21
Nicht im Verkauf
Schneider ATV212H075N4, Frequenzumrichter ATV212, 0,75kW, 480V, 3-ph., EMV, IP21. Kategorie: Altivar 212. Nicht im Verkauf; für dieses Produkt gibt es keinen Preis und kein Angebot.
- Referenz:ATV212H075N4
- Hersteller / Marke:Schneider
Wichtige Eigenschaften
- Produktserie
- Altivar 212
- Produkt Oder Komponententyp
- Frequenzumrichter
- Gerätekurzname
- ATV212
- Produktbestimmung
- Asynchronmotoren
Produktbeschreibung
Frequenzumrichter Atv212 - 0,75kW - 1PS - 480V - 3ph - EMV - IP21
Technische Daten
| Produktserie | Altivar 212 |
|---|---|
| Produkt Oder Komponententyp | Frequenzumrichter |
| Gerätekurzname | ATV212 |
| Produktbestimmung | Asynchronmotoren |
| Produktspezifische Anwendung | Pumpen und Lüfter in der Haustechnik (HVAC) |
| Montagestil | Mit Kühlkörper |
| Anzahl Der Phasen Im Netz | 3 Phasen |
| Motormotorleistung KW | 0.75 kW |
| Motormotorleistung PS | 1 hp |
| [Us] Nennversorgungsspannung | 380...480 V (- 15...10 %) |
| Versorgungsspannungsgrenzen | 323...528 V |
| Versorgungsfrequenz | 50...60 Hz (- 5...5 %) |
| Netzfrequenz | 47.5...63 Hz |
| EMV-Filter | Integrierter EMV-Filter Klasse C2 |
| Netzstrom | 1.4 A bei 480 V, 1.7 A bei 380 V |
| Scheinleistung | 1.6 kVA bei 380 V |
| Möglicher Netz-Isc | 5 kA |
| Dauerausgangsstrom | 2.2 A bei 380 V, 2.2 A bei 460 V |
| Maximaler Temporärer Strom | 2.4 A für 60 s |
| Ausgangsfrequenz Des Drehzahlreglers | 0.5...200 Hz |
| Nominale Schaltfrequenz | 12 kHz |
| Schaltfrequenz | 12...16 kHz mit Leistungsderatingfaktor, 6...16 kHz einstellbar |
| Drehzahlbereich | 1...10 |
| Drehzahlgenauigkeit | +/- 10 % des N Schlupfs für 0.2 Tn - Tn Drehmomentänderung |
| Drehmomentgenauigkeit | +/- 15 % |
| Transientes Überdrehmoment | 120 % des Motornenndrehmoments, +/- 10 % für 60 s |
| Asynchronmotor-Steuerungsprofil | Spannungs-/Frequenz-Verhältnis, 2 Punkte, Spannungs-/Frequenz-Verhältnis, 5 Punkte, Sensorlose Flussvektorregelung, Standard, Spannungs-/Frequenz-Verhältnis - Energieeinsparung, quadratische U/f-Kennlinie, Spannungs-/Frequenz-Verhältnis, automatische IR-Kompensation (U/f + automatische Uo) |
| Regelkreis | Einstellbarer PI-Regler |
| Motorschlupfkompensation | Einstellbar, Automatisch unabhängig von der Last, Nicht anwendbar bei Spannungs-/Frequenz-Motorregelung |
| Lokale Signalisierung | 1 LED - rot - Zwischenkreis unter Spannung |
| Isolierung | Elektrisch zwischen Leistung und Steuerung |
| Kabeltyp | IEC-Kabel ohne Montagesatz: 1 wire(s) - 45 °C, Kupfer 90 °C / XLPE/EPR, IEC-Kabel ohne Montagesatz: 1 wire(s) - 45 °C, Kupfer 70 °C / PVC, UL 508-Kabel mit UL Typ 1-Satz: 3 wire(s) - 40 °C, Kupfer 75 °C / PVC |
| Elektrischer Anschluss | Klemme 2.5 mm² / AWG 14 (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES), Klemme 6 mm² / AWG 10 (L1/R, L2/S, L3/T) |
| Anzugsdrehmoment | 0.6 N.m (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES), 1.3 N.m - 11.5 lb.in (L1/R, L2/S, L3/T) |
| Versorgung | Interne Versorgung für Referenzpotenziometer (1 bis 10 kOhm) bei 10.5 V DC +/- 5 % |
| Anzahl Analoger Eingänge | 2 |
| Typ Des Analogen Eingangs | Schalterkonfigurierbarer Strom: (VIA) 0...20 mA - 250 Ohm - Auflösung: 10 Bit, Konfigurierbarer PTC-Fühler: (VIB) 0...6 Fühler - 1500 Ohm, Schalterkonfigurierbare Spannung: (VIA) 0...10 V DC - 24 V max - 30000 Ohm - Auflösung: 10 Bit, Konfigurierbare Spannung: (VIB) 0...10 V DC - 24 V max - 30000 Ohm - Auflösung: 10 Bit |
| Abtastdauer | 2 ms +/- 0.5 ms (F) - diskrete Eingänge, 2 ms +/- 0.5 ms (R) - diskrete Eingänge, 2 ms +/- 0.5 ms (RES) - diskrete Eingänge, 3.5 ms +/- 0.5 ms (VIA) - analoge Eingänge, 22 ms +/- 0.5 ms (VIB) - analoge Eingänge |
| Antwortzeit | 2 ms +/- 0.5 ms (FM) - analoge Ausgänge, 7 ms +/- 0.5 ms (FLA, FLC) - diskrete Ausgänge, 7 ms +/- 0.5 ms (FLB, FLC) - diskrete Ausgänge, 7 ms +/- 0.5 ms (RY, RC) - diskrete Ausgänge |
| Genauigkeit | +/- 0.6 % (VIA) bei einer Temperaturänderung von 60 °C, +/- 0.6 % (VIB) bei einer Temperaturänderung von 60 °C, +/- 1 % (FM) bei einer Temperaturänderung von 60 °C |
| Linearitätsfehler | +/- 0.15 % des Maximalwerts für Eingang (VIA), +/- 0.15 % des Maximalwerts für Eingang (VIB), +/- 0.2 % für Ausgang (FM) |
| Anzahl Analoger Ausgänge | 1 |
| Typ Des Analogen Ausgangs | Schalterkonfigurierbarer Strom: (FM) 0...20 mA - 970 Ohm - Auflösung: 10 Bit, Schalterkonfigurierbare Spannung: (FM) 0...10 V DC - 7620 Ohm - Auflösung: 10 Bit |
| Anzahl Digitaler Ausgänge | 2 |
| Typ Des Digitalen Ausgangs | Konfigurierbare Relaislogik: (FLA, FLC) Schließer - 100000 Zyklen, Konfigurierbare Relaislogik: (FLB, FLC) Öffner - 100000 Zyklen, Konfigurierbare Relaislogik: (RY, RC) Schließer - 100000 Zyklen |
| Minimaler Schaltstrom | 3 mA bei 24 V DC (konfigurierbare Relaislogik) |
| Maximaler Schaltstrom | 5 A bei 250 V AC an ohmscher Last - cos phi = 1 - L/R = 0 ms (FL, R), 5 A bei 30 V DC an ohmscher Last - cos phi = 1 - L/R = 0 ms (FL, R), 2 A bei 250 V AC an induktiver Last - cos phi = 0.4 - L/R = 7 ms (FL, R), 2 A bei 30 V DC an induktiver Last - cos phi = 0.4 - L/R = 7 ms (FL, R) |
| Typ Des Digitalen Eingangs | Programmierbar (F) 24 V DC, mit Pegel 1 SPS - 4700 Ohm, Programmierbar (R) 24 V DC, mit Pegel 1 SPS - 4700 Ohm, Programmierbar (RES) 24 V DC, mit Pegel 1 SPS - 4700 Ohm |
| Digitale Eingangslogik | Positive Logik (Source) (F, R, RES), <= 11 V (Zustand 1), Negative Logik (Sink) (F, R, RES), >= 16 V (Zustand 0) |
| Beschleunigungs- Und Verzögerungsrampen | Lastabhängig automatisch, 0.01 bis 3200 s getrennt linear einstellbar |
| Abbremsen Bis Zum Stillstand | Durch DC-Einspeisung |
| Schutzart | Überhitzungsschutz für Antrieb, Kurzschluss zwischen Motorphasen, Überstrom zwischen Ausgangsphasen und Erde, Überspannung im Zwischenkreis, Unterbrechung im Steuerstromkreis, Überdrehzahl, Netzunterspannung, Netzausfall, Motorschutz durch thermischen Schutz, Motorphasenausfall |
| Spannungsfestigkeit | 3535 V DC zwischen Erde und Leistungsklemmen, 5092 V DC zwischen Steuer- und Leistungsklemmen |
| Isolationswiderstand | >= 1 MOhm bei 500 V DC für 1 Minute |
| Frequenzauflösung | 0.1 Hz für Anzeigeeinheit, 0.024/50 Hz für Analogeingang |
| Kommunikationsanschluss-Protokoll | APOGEE FLN, BACnet, LonWorks, METASYS N2, Modbus |
| Steckverbindertyp | 1 RJ45, 1 offene Ausführung |
| Physische Schnittstelle | 2-Draht RS 485 |
| Übertragungsrahmen | RTU |
| Übertragungsgeschwindigkeit | 9600 bps oder 19200 bps |
