Schneider

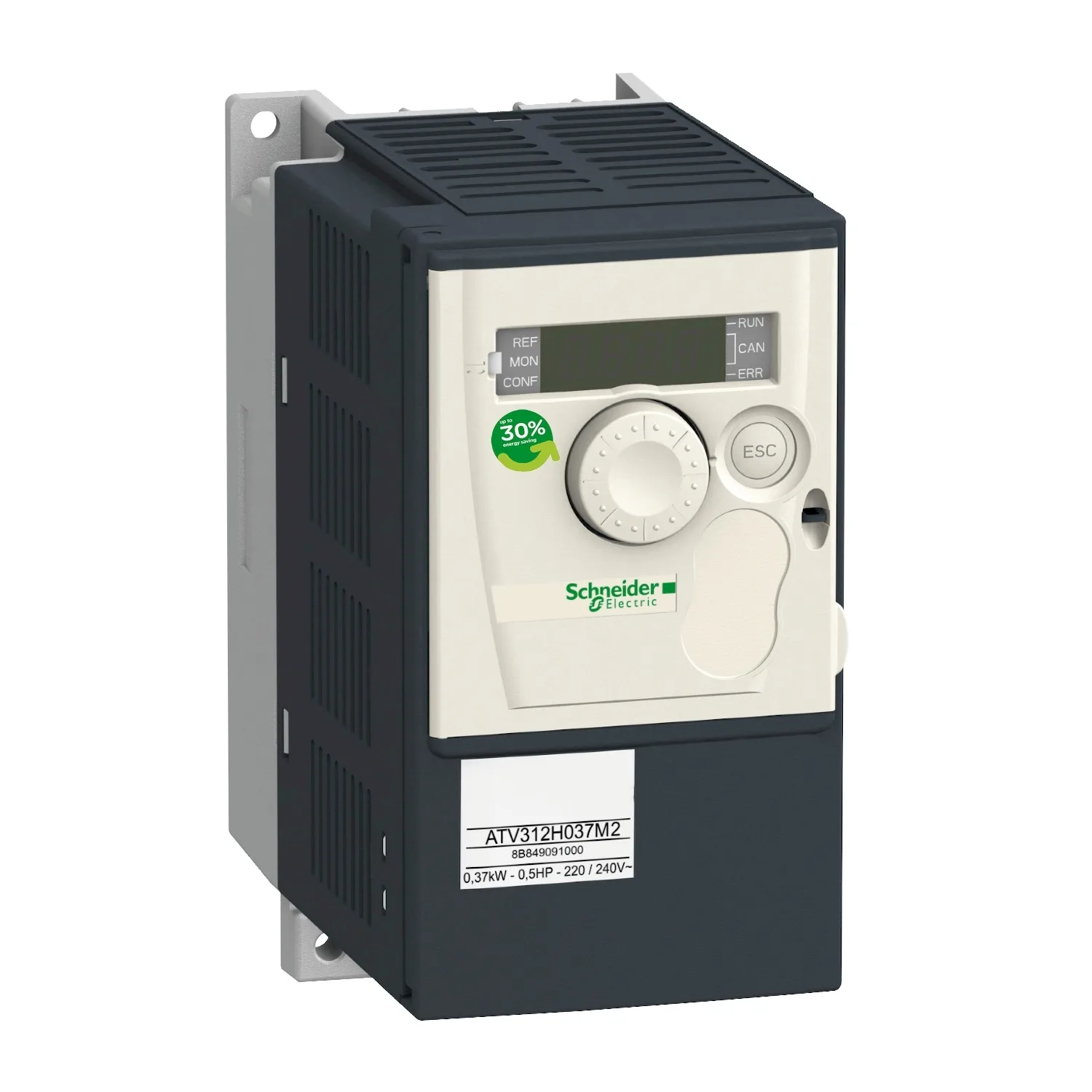

Frequenzumrichter ATV312, 0,18kW, 0,6kVA, 24W, 200-240V- 1-ph. Vers.span.
Nicht im Verkauf
Schneider ATV312H018M2, Frequenzumrichter ATV312, 0,18kW, 0,6kVA, 24W, 200-240V- 1-ph. Vers.span.. Kategorie: Industrieprodukte. Nicht im Verkauf; für dieses Produkt gibt es keinen Preis und kein Angebot.
- Referenz:ATV312H018M2
- Hersteller / Marke:Schneider
Wichtige Eigenschaften
- Produktserie
- Altivar 312
- Produkt Oder Komponententyp
- Frequenzumrichter
- Produktbestimmung
- Asynchronmotoren
- Produktspezifische Anwendung
- Einfache Maschine
Produktbeschreibung
Frequenzumrichter Altivar 312 - 0,18 kW - 0,6 kVA - 24 W - 200..240 V - 1-phasige Versorgung
Technische Daten
| Produktserie | Altivar 312 |
|---|---|
| Produkt Oder Komponententyp | Frequenzumrichter |
| Produktbestimmung | Asynchronmotoren |
| Produktspezifische Anwendung | Einfache Maschine |
| Montageart | Mit Kühlkörper |
| Komponentenname | ATV312 |
| Motorleistung KW | 0.18 kW |
| Motorleistung Hp | 0.25 hp |
| [Us] Nominale Versorgungsspannung | 200...240 V (- 15...10 %) |
| Versorgungsfrequenz | 50...60 Hz (- 5...5 %) |
| Anzahl Der Phasen | Einphasig |
| Leitungsstrom | 2,5 A bei 240 V, 3 A bei 200 V, 5 kA |
| EMV-Filter | Integriert |
| Scheinleistung | 0.6 kVA |
| Maximaler Transientes Strom | 2,3 A für 60 s |
| Verlustleistung In W | 24 W bei Nennlast |
| Drehzahlbereich | 1...50 |
| Asynchronmotor-Steuerungsprofil | Werkseinstellung: konstantes Drehmoment, sensorlose Fluxvektorregelung mit Motorssteuersignal vom PWM-Typ |
| Elektrischer Anschluss | Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1...LI6 Klemme 2.5 mm² AWG 14, L1, L2, L3, U, V, W, PA, PB, PA/+, PC/- Klemme 2.5 mm² AWG 14 |
| Versorgung | Interne Versorgung für Logikeingänge bei 19 30 V |
| Kommunikationsportprotokoll | CANopen, Modbus |
| IP-Schutzart | IP20 am oberen Teil ohne Abdeckplatte, IP21 an den Anschlussklemmen, IP31 am oberen Teil, IP41 am oberen Teil |
| Optionskarte | CANopen Daisy-Chain-Kommunikationskarte, DeviceNet-Kommunikationskarte, Fipio-Kommunikationskarte, Modbus TCP-Kommunikationskarte, Profibus DP-Kommunikationskarte |
| Versorgungsspannungsgrenzen | 170...264 V |
| Netzfrequenz | 47,5...63 Hz |
| Voraussichtlicher Netz-Isc | 5 kA |
| Dauerhafter Ausgangsstrom | 1,5 A bei 4 kHz |
| Ausgangsfrequenz | 0...500 kHz |
| Nominale Schaltfrequenz | 4 kHz |
| Schaltfrequenz | 2...16 kHz einstellbar |
| Transientes Übermoment | % 170...200 des Motornenndrehmoments |
| Bremsmoment | % 100 mit Dauerbremswiderstand, % 150 ohne Bremswiderstand, % 150 für 60 s mit Bremswiderstand |
| Regelkreis | Frequenz-PI-Regler |
| Motorschlupfkompensation | Einstellbar, Automatisch für jede Last, Unterdrückbar |
| Anzugsdrehmoment | 0.6 N.m Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1...LI6, 0.8 N.m L1, L2, L3, U, V, W, PA, PB, PA/+, PC/- |
| Isolierung | Elektrisch zwischen Leistung und Steuerung |
| Anzahl Der Analogeingänge | 3 |
| Analogeingangstyp | AI1 konfigurierbare Spannung 0...10 V, Eingangsspannung max. 30 V, Impedanz 30000 Ohm, AI2 konfigurierbare Spannung +/- 10 V, Eingangsspannung max. 30 V, Impedanz 30000 Ohm, AI3 konfigurierbarer Strom 0...20 mA, Impedanz 250 Ohm |
| Abtastdauer | AI1, AI2, AI3 8 ms für analog, LI1...LI6 4 ms für diskret |
| Antwortzeit | AOV, AOC 8 ms für analog, R1A, R1B, R1C, R2A, R2B 8 ms für diskret |
| Linearitätsfehler | +/- % 0,2 für Ausgang |
| Anzahl Der Analogausgänge | 1 |
| Analogausgangstyp | AOC konfigurierbarer Strom 0...20 mA, Impedanz 800 Ohm, Auflösung 8 Bit, AOV konfigurierbare Spannung 0...10 V, Impedanz 470 Ohm, Auflösung 8 Bit |
| Digitaleingangslogik | (LI1...LI4) nicht zugewiesener Logikeingang, < 13 V (Zustand 1), (LI1...LI6) negative Logik (Source), > 19 V (Zustand 0), (LI1...LI6) positive Logik (Source), < 5 V (Zustand 0), > 11 V (Zustand 1) |
| Anzahl Der Digitalausgänge | 2 |
| Digitalausgangstyp | (R1A, R1B, R1C) konfigurierbare Relaisschaltung 1 Schließer + 1 Öffner, elektrische Lebensdauer 100000 Schaltspiele, (R2A, R2B) konfigurierbare Relaisschaltung Öffner, elektrische Lebensdauer 100000 Schaltspiele |
| Minimaler Schaltungsstrom | R1-R2 10 mA bei 5 V DC |
| Maximaler Schaltungsstrom | R1-R2 ohmsche Last offen, 5 A bei 250 V AC (cos phi = 1, and L/R = 0 ms), R1-R2 induktive Last offen, 2 A bei 250 V AC (cos phi = 0.4, and L/R = 7 ms), R1-R2 induktive Last offen, 2 A bei 30 V DC (cos phi = 0.4, and L/R = 7 ms), R1-R2 ohmsche Last offen, 5 A bei 30 V DC (cos phi = 1, and L/R = 0 ms) |
| Anzahl Der Digitaleingänge | 6 |
| Digitaleingangstyp | (LI1...LI6) programmierbar, 24 V 0...100 mA mit PLC, Impedanz 3500 Ohm |
| Beschleunigungs- Und Verzögerungsrampen | 0,1 bis 999,9 s separat linear einstellbar, S, U oder kundenspezifisch |
| Bremsen Bis Zum Stillstand | Durch DC-Einspeisung |
| Schutzart | Eingangsphasenunterbrechung Umrichter, Netzspannung Über- oder Unterspannung Sicherheitskreise Umrichter, Netzausfall-Sicherheitsfunktion für Drehstromversorgung Umrichter, Motorphasenunterbrechung Umrichter, Überstrom zwischen Ausgangsphasen und Erde (nur im Betrieb) Umrichter, Überhitzungsschutz Umrichter, Kurzschluss zwischen Motorphasen, Motorschutz thermisch |
| Isolationswiderstand | >= 500 mOhm bei 500 V DC für 1 Minute |
| Lokale Signalisierung | 1 LED rot für Umrichterspannung, Vier 7-Segment-Anzeigeeinheiten für CANopen-Busstatus |
| Zeitkonstante | 5 ms für Referenzänderung |
| Frequenzauflösung | Analogeingang 0,1...100 Hz, Anzeigeeinheit 0,1 Hz |
| Anschlusstyp | 1 RJ45 Modbus/CANopen |
| Physische Schnittstelle | RS485 Mehrfachsteckdosen-Serienverbindung |
| Übertragungsrahmen | RTU |
