Schneider

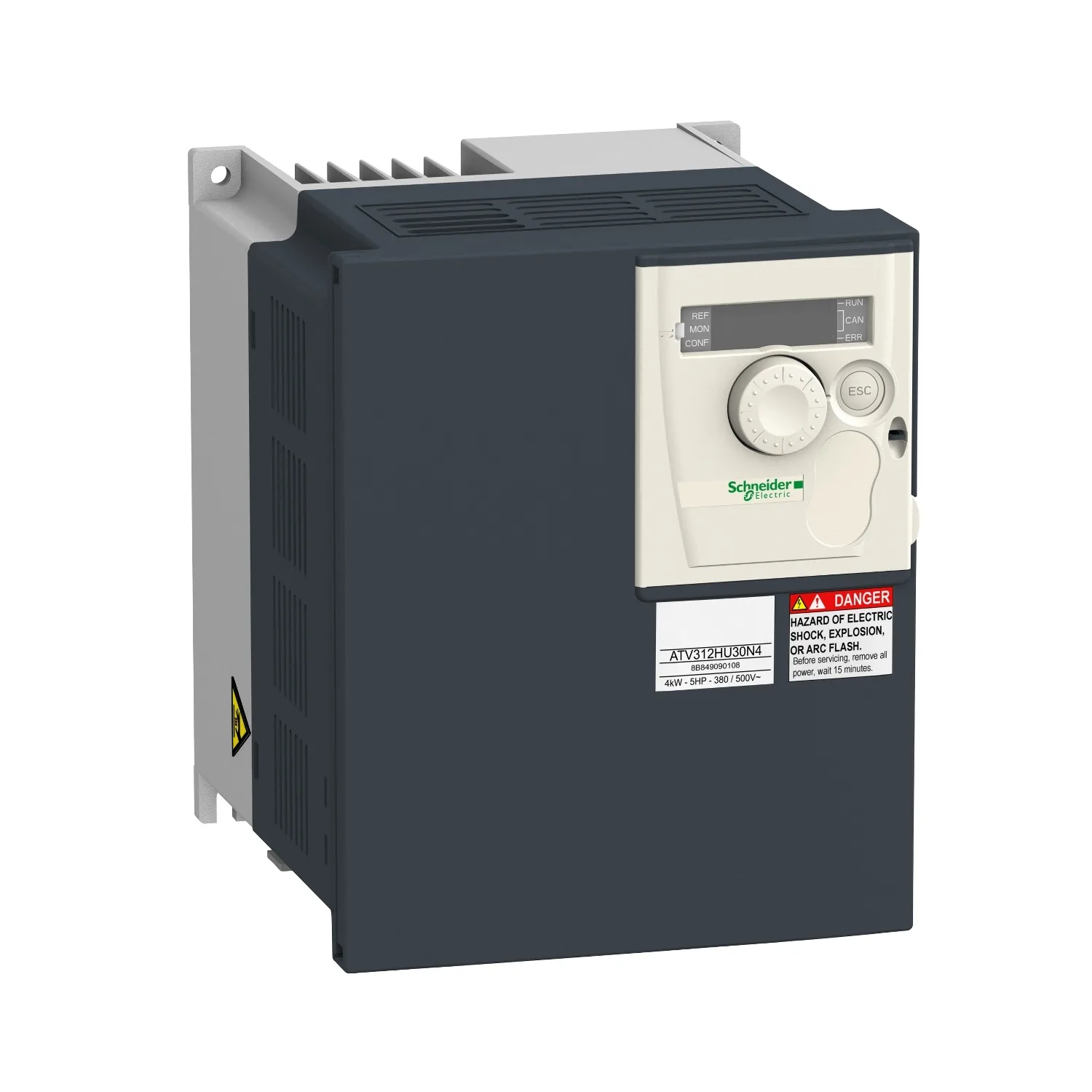

Frequenzumrichter ATV312, 3kW, 7,1kVA, 125 W, 380-500 V, 3-ph. Vers.span.
Nicht im Verkauf
Schneider ATV312HU30N4, Frequenzumrichter ATV312, 3kW, 7,1kVA, 125 W, 380-500 V, 3-ph. Vers.span.. Kategorie: Industrieprodukte. Nicht im Verkauf; für dieses Produkt gibt es keinen Preis und kein Angebot.
- Referenz:ATV312HU30N4
- Hersteller / Marke:Schneider
Wichtige Eigenschaften
- Produktserie
- Altivar 312
- Produkt Oder Komponententyp
- Frequenzumrichter
- Produktziel
- Asynchronmotoren
- Produktspezifische Anwendung
- Einfache Maschine
Produktbeschreibung
Frequenzumrichter Atv312 - 3 kW - 7,1 kVA - 125 W - 380..500 V - 3-phasige Versorgung
Technische Daten
| Produktserie | Altivar 312 |
|---|---|
| Produkt Oder Komponententyp | Frequenzumrichter |
| Produktziel | Asynchronmotoren |
| Produktspezifische Anwendung | Einfache Maschine |
| Montagestil | Mit Kühlkörper |
| Komponentenname | ATV312 |
| Motorgabe KW | 3 kW |
| [Us] Nominale Versorgungsspannung | 380 500 V (- 15...10 %) |
| Versorgungsfrequenz | 50...60 Hz (- 5...5 %) |
| Netzphasenanzahl | 3-phasig |
| Leitungsstrom | 8,3 A bei 500 V, 10,9 A bei 380 V, 5 kA |
| EMV-Filter | Integriert |
| Scheinleistung | 7,1 kVA |
| Maximaler Transienter Strom | 10,7 A für 60 s |
| Verlustleistung In W | 125 W bei Nennlast |
| Geschwindigkeitsbereich | 1...50 |
| Asynchronmotor-Steuerprofil | Werkseinstellung: konstantes Drehmoment, sensorlose Flussvektorsteuerung mit PWM-Motormanagementsignal |
| Elektrischer Anschluss | Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1...LI6 Klemme 2,5 mm² AWG 14, L1, L2, L3, U, V, W, PA, PB, PA/+, PC/- Klemme 5 mm² AWG 10 |
| Versorgung | Interne Versorgung für Logikeingänge bei 19 30 V, |
| Kommunikationsprotokoll | CANopen, Modbus |
| IP-Schutzart | IP20 am oberen Teil ohne Abdeckplatte, IP21 an den Anschlussklemmen, IP31 am oberen Teil, IP41 am oberen Teil |
| Optionskarte | CANopen Daisy-Chain-Kommunikationskarte, DeviceNet-Kommunikationskarte, Fipio-Kommunikationskarte, Modbus TCP-Kommunikationskarte, Profibus DP-Kommunikationskarte |
| Versorgungsspannungsgrenzen | 323...550 V |
| Netzfrequenz | 47,5...63 Hz |
| Mögliches Netz-Isc | 5 kA |
| Dauerhafter Ausgangsstrom | 7,1 A bei 4 kHz |
| Ausgangsfrequenz | 0...500 kHz |
| Nominale Schaltfrequenz | 4 kHz |
| Schaltfrequenz | 2...16 kHz einstellbar |
| Transientes Überdrehmoment | % 170...200 des Motornenndrehmoments |
| Bremsmoment | % 100 mit kontinuierlichem Bremswiderstand, % 150 ohne Bremswiderstand, % 150 mit Bremswiderstand für 60 s |
| Regelkreis | Frequenz-PI-Regler |
| Motorschlupfkompensation | Einstellbar, Automatisch bei jeder Last, Unterdrückbar |
| Anzugsdrehmoment | 0,6 N.m Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1...LI6, 1,2 N.m L1, L2, L3, U, V, W, PA, PB, PA/+, PC/- |
| Isolierung | Elektrisch zwischen Leistung und Steuerung |
| Anzahl Der Analogeingänge | 3 |
| Analogeingangstyp | AI1 konfigurierbare Spannung 0...10 V, Eingangsspannung 30 V max, Impedanz 30000 Ohm, AI2 konfigurierbare Spannung +/- 10 V, Eingangsspannung 30 V max, Impedanz 30000 Ohm, AI3 konfigurierbarer Strom 0...20 mA, Impedanz 250 Ohm |
| Abtastzeit | AI1, AI2, AI3 8 ms für analog, LI1...LI6 4 ms für diskret |
| Antwortzeit | AOV, AOC 8 ms für analog, R1A, R1B, R1C, R2A, R2B 8 ms für diskret |
| Linearitätsfehler | +/- % 0,2 für Ausgang |
| Anzahl Der Analogausgänge | 1 |
| Analogausgangstyp | AOC konfigurierbarer Strom 0...20 mA, Impedanz 800 Ohm, Auflösung 8 Bit, AOV konfigurierbare Spannung 0...10 V, Impedanz 470 Ohm, Auflösung 8 Bit |
| Digitaleingangslogik | (LI1...LI4) nicht angeschlossener Logikeingang, < 13 V (Zustand 1), (LI1...LI6) negative Logik (Sink), > 19 V (Zustand 0), (LI1...LI6) positive Logik (Source), < 5 V (Zustand 0), > 11 V (Zustand 1) |
| Anzahl Der Digitalausgänge | 2 |
| Digitalausgangstyp | (R1A, R1B, R1C) konfigurierbare Relaislogik 1 S + 1 Ö, elektrische Lebensdauer 100000 cycles, (R2A, R2B) konfigurierbare Relaislogik Ö, elektrische Lebensdauer 100000 cycles |
| Minimaler Schaltstrom | R1-R2 10 mA bei 5 V DC |
| Maximaler Schaltstrom | R1-R2 ohmsche Last offen, 5 A bei 30 V DC (cos phi = 1, und L/R = 0 ms), R1-R2 induktive Last offen, 2 A bei 250 V AC (cos phi = 0.4, und L/R = 7 ms), R1-R2 induktive Last offen, 2 A bei 30 V DC (cos phi = 0.4, und L/R = 7 ms), R1-R2 ohmsche Last offen, 5 A bei 250 V AC (cos phi = 1, und L/R = 0 ms) |
| Anzahl Der Digitaleingänge | 6 |
| Digitaleingangstyp | (LI1...LI6) programmierbar, 24 V 0...100 mA mit SPS, Impedanz 3500 Ohm |
| Beschleunigungs- Und Verzögerungsrampen | Getrennt linear einstellbar von 0,1 bis 999,9 s, S, U oder angepasst |
| Bremsen Bis Zum Stillstand | Durch DC-Einspeisung |
| Schutzart | Eingangsphasenverlust Umrichter, Netzüberspannung oder -unterspannung Sicherheitskreise Umrichter, Netzausfall-Sicherheitsfunktion für Dreiphasenversorgung Umrichter, Motorphasenverlust Umrichter, Überstrom zwischen Ausgangsphasen und Erde (nur während des Betriebs) Umrichter, Überhitzungsschutz Umrichter, Kurzschluss zwischen Motorphasen Umrichter, Thermischer Schutz Motor |
| Isolationswiderstand | >= 500 mOhm bei 500 V DC für 1 Minute |
| Lokale Signalisierung | 1 LED rot für Umrichterspannung, Vier 7-Segment-Anzeigeeinheiten für CANopen-Busstatus |
| Zeitkonstante | 5 ms für Referenzänderung |
| Frequenzauflösung | Analogeingang 0,1...100 Hz, Anzeigeeinheit 0,1 Hz |
| Anschlusstyp | 1 RJ45 Modbus/CANopen |
| Physische Schnittstelle | RS485 Mehrfachsteckdosen-Serienverbindung |
| Übertragungsrahmen | RTU |
| Übertragungsgeschwindigkeit | 10, 20, 50, 125, 250, 500 kbps oder 1 Mbps CANopen, 4800, 9600 oder 19200 bps Modbus |
