Schneider

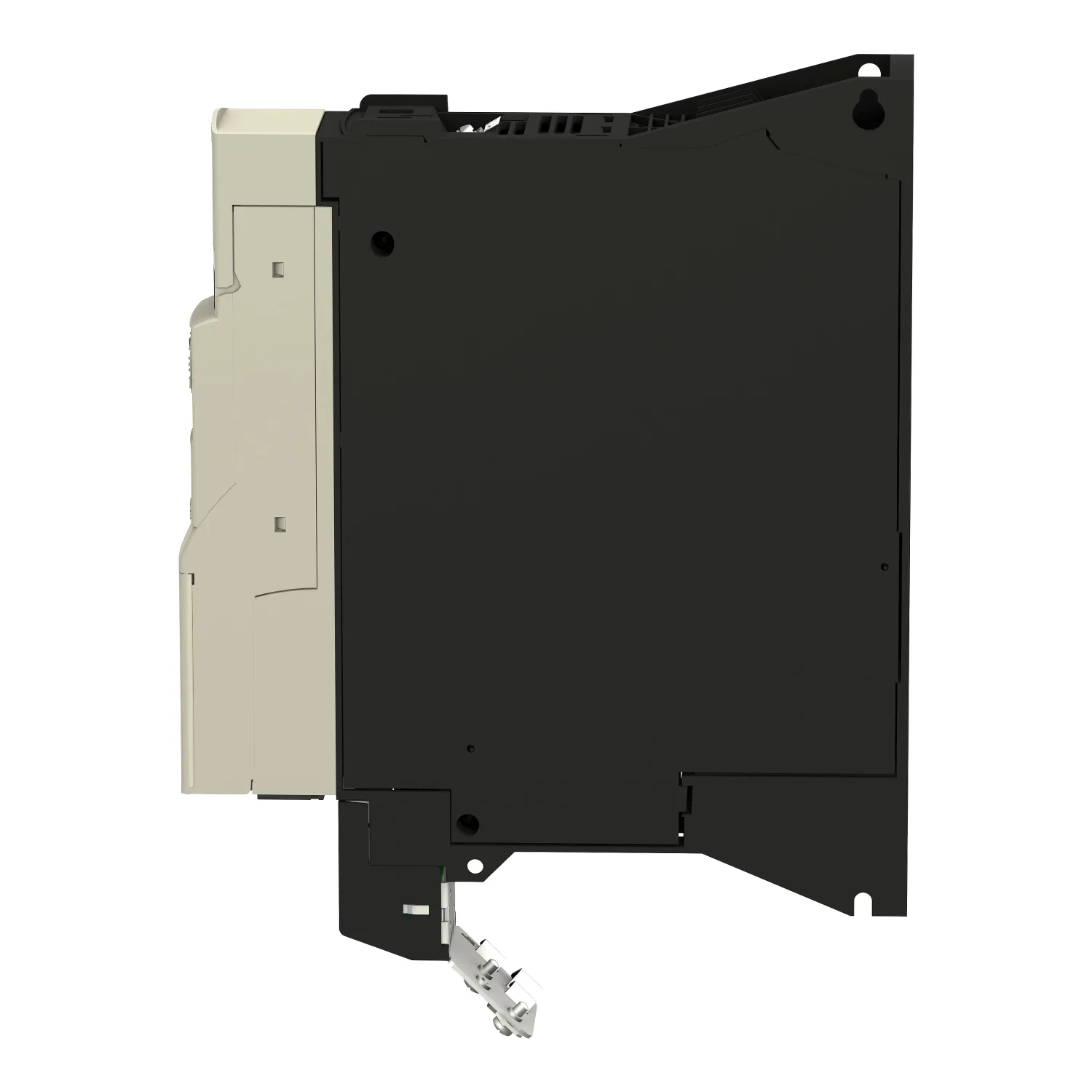

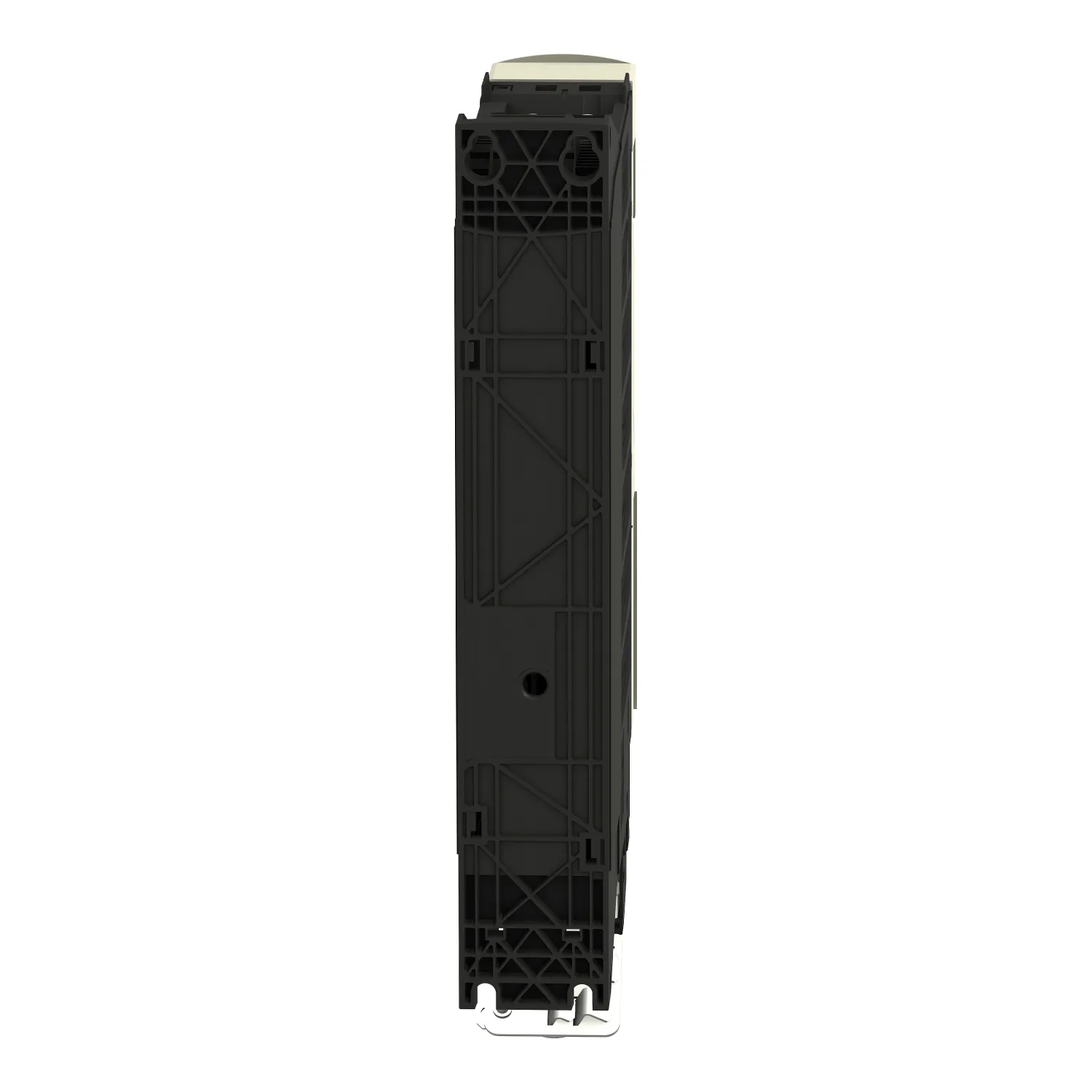

Frequenzumrichter ATV32, 0,75 kW, 400 V, 3-phasig, m. Kühlkörper
Nicht im Verkauf
Schneider ATV32H075N4, Frequenzumrichter ATV32, 0,75 kW, 400 V, 3-phasig, m. Kühlkörper. Kategorie: Industrieprodukte. Nicht im Verkauf; für dieses Produkt gibt es keinen Preis und kein Angebot.
- Referenz:ATV32H075N4
- Hersteller / Marke:Schneider
Wichtige Eigenschaften
- Baureihe
- Altivar 32
- Produkt- Oder Komponententyp
- Antrieb mit variabler Geschwindigkeit
- Produktbestimmung
- Synchronmotoren; Asynchronmotoren
- Produktspezifische Anwendung
- Komplexe Maschinen
Produktbeschreibung
Frequenzumrichter Atv32 - 0,75 kW - 400 V - 3-phasig - mit Kühlkörper
Technische Daten
Hauptmerkmale14
| Baureihe | Altivar 32 |
|---|---|
| Produkt- Oder Komponententyp | Antrieb mit variabler Geschwindigkeit |
| Produktbestimmung | Synchronmotoren; Asynchronmotoren |
| Produktspezifische Anwendung | Komplexe Maschinen |
| Bauweise | Mit Kühlkörper |
| Komponentenname | ATV32 |
| EMV-Filter | Integrierter EMV-Filter Klasse C2 |
| Anzahl Der Netzphasen | 3 Phasen |
| [UH,nom] Bemessungs-Betriebsspannung | 380 - 500 V -15 - +10 % |
| Versorgungsspannungsgrenzen | 323…550 V |
| Versorgungsfrequenz | 50 - 60 Hz -5 - 5 % |
| Netzwerkfrequenz | 47,5 - 63 Hz |
| Motorleistung (kW) | 0,75 kW bei 380 - 480 V |
| Motorleistung (HP) | 1 hp bei 380 - 480 V |
Zusatzmerkmale57
| Netzstrom | 2,7 A für 500 V 3 Phasen 0,75 kW / 1 hp; 3,6 A für 380 V 3 Phasen 0,75 kW / 1 hp |
|---|---|
| Scheinleistung | 2,3 kVA bei 500 V 3 Phasen 0,75 kW / 1 hp |
| Netzkurzschlussstrom | 5 kA für 3 Phasen |
| Nennausgangsstrom | 2,3 A bei 4 kHz 500 V 0,75 kW / 1 hp |
| Maximaler Spitzenstrom | 3,5 A für 60 s 0,75 kW / 1 hp |
| Ausgangsfrequenz | 0,0005…0,599 kHz |
| Nennschaltfrequenz | 4 kHz |
| Taktfrequenz | 2 - 16 kHz einstellbar |
| Drehzahlstellbereich | 1…100 für Asynchronmotor im offenen Regelkreis |
| Drehzahlgenauigkeit | +/- 10 % des Nennschlupfs 0,2 Mn zu Mn |
| Drehmomentgenauigkeit | +/- 15 % |
| Kurzzeitiges Überlastmoment | 170…200 % |
| Bremsmoment | <= 170 % mit Bremswiderstand |
| Profil Der Asynchronmotorsteuerung | U/f-Kennlinie, 2 Punkte; Vektororient. Flussregelung ohne Encoder - Energiesparmodus, lastfreie Regelung; U/f-Kennlinie, 5 Punkte; Vektororientierte Flussregelung ohne Geber, Standard; U/f-Kennlinie - Energiesparmodus, quadratische U/f-Kennlinie |
| Steuerungsprofil Für Synchronmotoren | Vektororientierte Flussregelung ohne Encoder |
| Regelkreis | Einstellbarer PID-Regler |
| Motorschlupfkompensation | Nicht verfügbar bei den U/f-Kennlinien (2 oder 5 Punkte); Automatisch, unabhängig von der Last; Einstellbar von 0 - 300 % |
| Lokale Signalisierung | 1 LED rot für Antriebsspannung; 1 LED grün für CANopen Betrieb; 1 LED rot für CANopen Fehler; 1 LED rot für Fehler Frequenzumrichter |
| Ausgangsspannung | = Versorgungsspannung |
| Geräuschpegel | 43 dB entspricht 86/188/EEC |
| Isolation | Elektrisch, zwischen Leistungs- und Steuerungsteil |
| Elektrischer Anschluss | Schraubklemme, Klemmkapazität: 0,5 - 1,5 mm², AWG 18 - AWG 14 (Regelung); Abnehmbare Schraubklemmen, Klemmkapazität: 1,5 - 2,5 mm², AWG 14 - AWG 12 (Motor-/Bremswiderstand); Schraubklemme, Klemmkapazität: 1,5-4 mm², AWG 14 - AWG 10 (Stromversorgung) |
| Anzugsmoment | 0,5 Nm, 4,4 lb/ft (Regelung); 0,7 Nm, 7,1 lb/ft (Motor-/Bremswiderstand); 0,6 Nm, 5,3 lb/ft (Stromversorgung) |
| Versorgung | Interne Stromversorgung für Sollwertpotentiometer (1 bis 10 kOhm): 10,5 V DC +/-5 %, <10 mA, Schutztyp: Überlast- und Kurzschlussschutz |
| Anzahl Der Analogeingänge | 3 |
| Analoger Eingangstyp | AI1 Spannung: 0 - 10 V DC, Impedanz: 30000 Ohm, Auflösung 10 Bit; AI2 bipolare Differenzspannung: +/- 10 V DC, Impedanz: 30000 Ohm, Auflösung 10 Bit; AI3 Strom: 0-20mA (o, 4-20mA, x-20mA, 20-xmA o, andere Einstellungen per Konfiguration), Impedanz: 250 Ohm, Auflösung 10 Bit |
| Abtastdauer | 2 ms (AI1, AI2, AI3) - analog Eingänge; 2 ms (AO1) - analog Eingänge |
| Reaktionszeit | LI1 - LI6 8 ms, Toleranz +/- 0,7 ms für Logik Ausgänge; R1A, R1B, R1C 2 ms für Relais Ausgänge; R2A, R2C 2 ms für Relais Ausgänge |
| Genauigkeit | +/- 0,2 % (AI1, AI2, AI3) für eine Temperatur von -10 - 60 °C; ± 0,5 % (AI1, AI2, AI3) für eine Temperatur von 25 °C; +/-1 % (AO1) für eine Temperatur von 25 °C; +/- 2 % (AO1) für eine Temperatur von -10 - 60 °C |
| Linearitätsfehler | +/- 0,2 - 0,5 % des Maximalwerts (AI1, AI2, AI3); +/- 0,3 % (AO1) |
| Anzahl Der Analogausgänge | 1 |
| Typ Des Analogausgangs | AO1 Software-konfigurierbarer Strom 0 - 20 mA, Impedanz: 800 Ohm, Auflösung 10 Bit; AO1 Software-konfigurierbare Spannung 0 - 10 V, Impedanz: 470 Ohm, Auflösung 10 Bit |
| Anzahl Diskrete Ausgänge | 3 |
| Digitaler Ausgang | Konfigurierbare Relaislogik: (R1A, R1B, R1C) Schließer/Öffner - 100000 Zyklen; Konfigurierbare Relaislogik: (R2A, R2B) nein - 100000 Zyklen; Logik: (LO) |
| Min. Schaltstrom | 5 mA bei 24 V DC für konfigurierbare Relaislogik |
| Maximaler Schaltstrom | R1: 3 A bei 250 V AC ohmsch Belastung, cos phi = 1; R1: 4 A bei 30 V DC ohmsch Belastung, cos phi = 1; R1, R2: 2 A bei 250 V AC induktiv Belastung, cos phi = 0,4; R1, R2: 2 A bei 30 V DC induktiv Belastung, cos phi = 0,4; R2: 5 A bei 250 V AC ohmsch Belastung, cos phi = 1; R2: 5 A bei 30 V DC ohmsch Belastung, cos phi = 1 |
| Anzahl Diskrete Eingänge | 7 |
| Digitaler Eingang | Programmierbar (Sink/Source) (LI1 - LI4)24 - 30 V DC, mit Level 1 SPS; Programmierbar als Pulseingang (20 kpps) (LI5)24 - 30 V DC, mit Level 1 SPS; Über Schalter konfigurierbarer PTC-Fühler (LI6)24 - 30 V DC; Safe Torque Off (sicher abgeschaltetes Drehmoment) (STO)24 - 30 V DC - 1500 Ohm |
| Digitaler Logikeingang | Negative Logik (Senke) (LI1 - LI6), > 19 V (Stellung 0), < 13 V (Stellung 1); Positive Logik (Quelle) (LI1 - LI6), 5 V (Stellung 0), 11 V (Stellung 1) |
| Beschleunigungs- Und Verzögerungsrampen | S; Anpassung der Auslauframpe; Linear; CUS; Auslauframpe mit automatischem Stopp über DC-Bremsung; Rampenumschaltung; U |
| Bremsen Bis Stillstand | Durch Gleichstromeinspeisung |
| Schutzart | Netzphasenunterbrechung: Antrieb; Überstrom zwischen Ausgangsphasen und Erde: Antrieb; Überhitzungsschutz: Antrieb; Kurzschlussschutz zwischen Motorphasen: Antrieb; Thermischer Schutz: Antrieb |
| Kommunikationsprotokoll | Modbus; CANopen |
| Anschlusstyp | 1 RJ45 (an der Vorderseite) für Modbus/CANopen |
| Physikalische Schnittstelle | 2-Draht- RS 485 für Modbus |
| Übertragungsrahmen | RTU für Modbus |
| Polarisierungsart | Keine Impedanz für Modbus |
| Anzahl Der Adressen | 1…127 für CANopen; 1…247 für Modbus |
| Zugriffsmethode | Slave CANopen |
| Elektromagnetische Verträglichkeit | 1,2/50 μs - 8/20 μs Störfestigkeitsprüfung, Level 3 entspricht IEC 61000-4-5; Leitungsgebundene HF-Störfestigkeitsprüfung, Level 3 entspricht IEC 61000-4-6; Elektrische Funkentstörfestigkeitsprüfung, Stufe 4 entspricht IEC 61000-4-4; Störfestigkeitsprüfung bei elektrostatischer Entladung, Level 3 entspricht IEC 61000-4-2; Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetisc |
| Breite | 45 mm |
| Höhe | 325 mm |
| Tiefe | 245 mm |
| Produktgewicht | 2,5 kg |
| Optionskarte | Kommunikationskarte für CANopen Daisy Chain; Kommunikationskarte für CANopen Open Style; Kommunikationskarte für DeviceNet; Kommunikationskarte für EtherNet/IP; Kommunikationskarte für Profibus DP V1 |
| Funktionalität | Mittel |
| Spezielle Anwendung | Andere Anwendungen |
Montage12
| Normen | EN/IEC 61800-3; EN/IEC 61800-5-1; EN 61800-3 Umgebungen 1 Klasse C2; EN 55011 Klasse A Gruppe 1; EN 61800-3 Umgebungen 2 Klasse C3 |
|---|---|
| Produktzertifizierungen | C-Tick; CSA; NOM 117; UL; GOST |
| Beschriftung | CE |
| Verschmutzungsgrad | 2 entspricht EN/IEC 61800-5-1 |
| Schutzart (IP) | IP20 entspricht EN/IEC 61800-5-1 |
| Vibrationsfestigkeit | 1 Gn (f = 13…200 Hz) entspricht EN/IEC 60068-2-6; 1,5 mm Spitze zu Spitze (f = 3…13 Hz) entspricht EN/IEC 60068-2-6 |
| Stoßfestigkeit | 15 Gn für 11 ms entspricht EN/IEC 60068-2-27 |
| Relative Luftfeuchtigkeit | 5…95 % Betauung nicht zulässig entspricht IEC 60068-2-3; 5…95 % ohne Tropfwasser entspricht IEC 60068-2-3 |
| Umgebungstemperatur Bei Betrieb | -10…50 °C ohne Leistungsreduzierung; 50…60 °C mit Leistungsminderungsfaktor |
| Umgebungstemperatur Bei Lagerung | -25…70 °C |
| Betriebshöhe | = 1.000 m ohne Leistungsreduzierung; 1000 - 3000 m mit Stromreduzierung 1 % pro 100 m |
| Betriebsposition | Senkrecht +/- 10 Grad |
Verpackungseinheiten2
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
