Frequenzumrichter ATV71, 75kW 100HP, 480V
Nicht im Verkauf

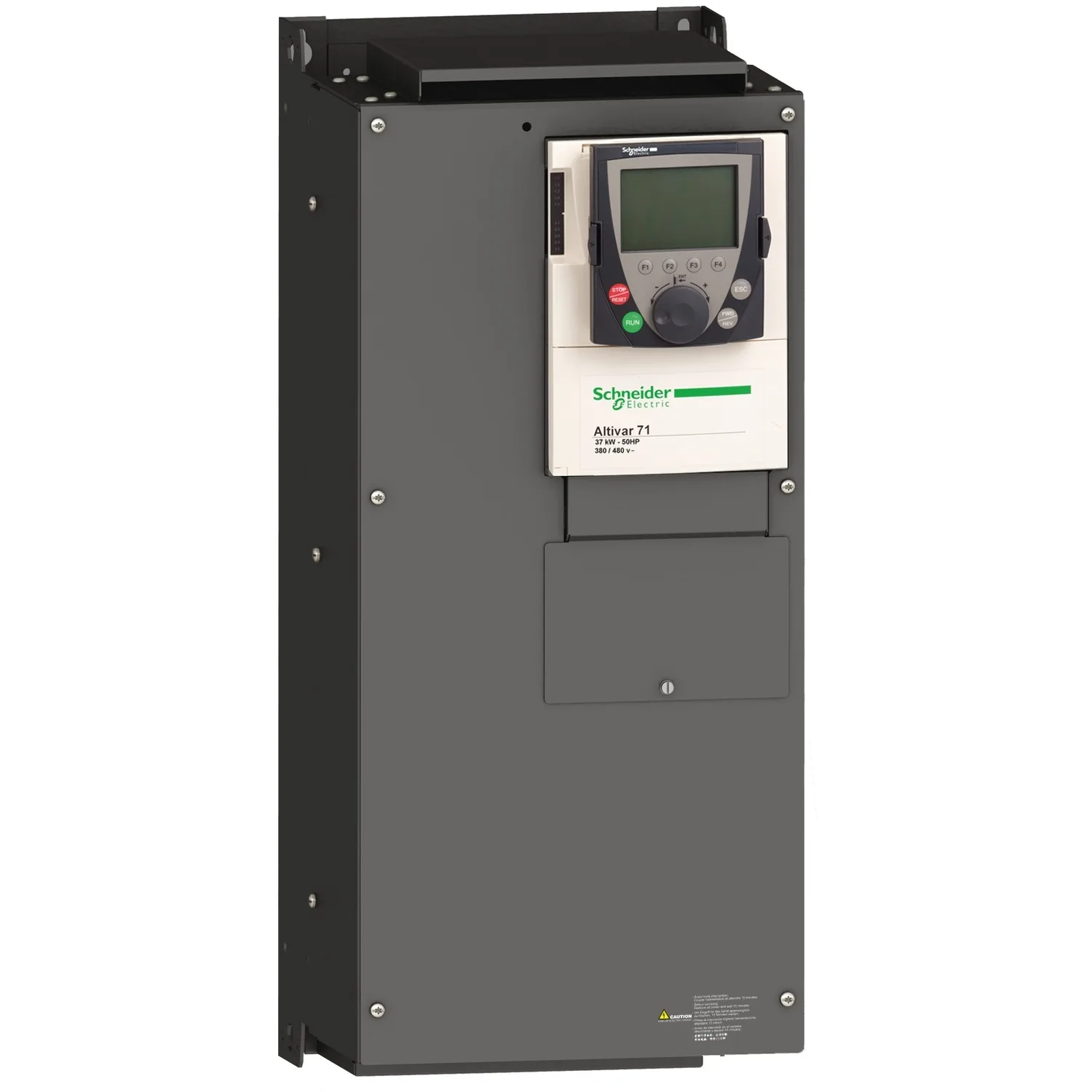

Schneider ATV71HD75N4, Frequenzumrichter ATV71, 75kW 100HP, 480V. Kategorie: Industrieprodukte. Nicht im Verkauf; für dieses Produkt gibt es keinen Preis und kein Angebot.
- Referenz:ATV71HD75N4
- Hersteller / Marke:Schneider
Wichtige Eigenschaften
- Baureihe
- Altivar 71
- Produkt- Oder Komponententyp
- Antrieb mit variabler Geschwindigkeit
- Produktspezifische Anwendung
- Komplexe Hochleistungsmaschinen
- Komponentenname
- ATV71
Produktbeschreibung
Frequenzumrichter ATV71 - 75kW 100hp - 480V
Technische Daten
Hauptmerkmale21
| Baureihe | Altivar 71 |
|---|---|
| Produkt- Oder Komponententyp | Antrieb mit variabler Geschwindigkeit |
| Produktspezifische Anwendung | Komplexe Hochleistungsmaschinen |
| Komponentenname | ATV71 |
| Motorleistung (kW) | 75 kW, 3 Phasen bei 380 - 480 V |
| Motorleistung (HP) | 100 hp, 3 Phasen bei 380 - 480 V |
| Max. Motorkabellänge | 100 m abgeschirmtes Kabel; 200 m ungeschirmtes Kabel |
| Versorgungsspannung | 380 - 480 V -15 - +10 % |
| Anzahl Der Netzphasen | 3 Phasen |
| Netzstrom | 137 A für 480 V 3 Phasen 75 kW / 100 hp; 167 A für 380 V 3 Phasen 75 kW / 100 hp |
| EMV-Filter | Integriert |
| Bauweise | Mit Kühlkörper |
| Scheinleistung | 109,9 kVA bei 380 V 3 Phasen 75 kW / 100 hp |
| Netzkurzschlussstrom | 22 kA für 3 Phasen |
| Nennausgangsstrom | 124 A bei 2,5 kHz 460 V 3 Phasen 75 kW / 100 hp; 160 A bei 2,5 kHz 380 V 3 Phasen 75 kW / 100 hp |
| Maximaler Spitzenstrom | 240 A für 60 s 3 Phasen 75 kW / 100 hp; 264 A für 2 s 3 Phasen 75 kW / 100 hp |
| Ausgangsfrequenz | 0,1…500 Hz |
| Nennschaltfrequenz | 2,5 kHz |
| Taktfrequenz | 1 - 16 kHz einstellbar; 2,5 - 16 kHz mit Leistungsminderungsfaktor |
| Profil Der Asynchronmotorsteuerung | ENA-System (Energieanpassung) für asymmetrische Lasten; U/f-Kennlinie (2 oder 5 Punkte); Vektororientierte Flussregelung (FVC) mit Geber (Stromvektor); Vektororientierte Flussregelung ohne Geber (SFVC) (Spannungs- oder Stromvektor) |
| Polarisierungsart | Keine Impedanz für Modbus |
Zusatzmerkmale56
| Produktbestimmung | Asynchronmotoren; Synchronmotoren |
|---|---|
| Grenzen Der Versorgungsspannung | 323…528 V |
| Frequenz Der Stromversorgung | 50 - 60 Hz -5 - 5 % |
| Frequenzgrenzen Der Stromversorgung | 47,5 - 63 Hz |
| Drehzahlstellbereich | 1…100 für Asynchronmotor bei Stellbetrieb, ohne Drehzahlrückführung; 1…1000 für Asynchronmotor Betrieb als geschlossenes Regelsystem mit Drehgeberrückführung; 1…50 für Synchronmotor bei Stellbetrieb, ohne Drehzahlrückführung |
| Drehzahlgenauigkeit | +/- 0,01 % der Nenndrehzahl Betrieb als geschlossenes Regelsystem mit Drehgeberrückführung 0,2 Mn zu Mn; +/- 10 % des Nennschlupfs ohne Drehzahlrückführung 0,2 Mn zu Mn |
| Drehmomentgenauigkeit | +/- 15 % bei Stellbetrieb, ohne Drehzahlrückführung; +/- 5 % Betrieb als geschlossenes Regelsystem mit Drehgeberrückführung |
| Kurzzeitiges Überlastmoment | 170 % des nominalen Motordrehmoments ± 10 % für 60 s every 10 minutes; 220 % des nominalen Motordrehmoments ± 10 % für 2 s |
| Bremsmoment | <= 150 % mit Brems- oder Hebewiderstand; 30 % ohne Bremswiderstand |
| Steuerungsprofil Für Synchronmotoren | Vektororientierte Regelung, ohne Drehzahlrückführung |
| Regelkreis | Einstellbarer PI-Regler |
| Motorschlupfkompensation | Deaktivierbar; Automatisch, unabhängig von der Last; Einstellbar; Nicht verfügbar bei den U/f-Kennlinien (2 oder 5 Punkte) |
| Diagnose | 1 LED (rot) für Antriebsspannung |
| Ausgangsspannung | = Versorgungsspannung |
| Isolation | Elektrisch, zwischen Leistungs- und Steuerungsteil |
| Kabeltyp Für Die Montage Im Gehäuse | Mit NEMA Typ 1 (Satz): 3 KabelUL 508 Kabel bei 40 °C, Kupfer 75 °C / PVC; Mit einem IP21- oder IP31-Satz: 3 KabelIEC Kabel bei 40 °C, Kupfer 70 °C / PVC; Ohne Montagesatz: 1 KabelIEC Kabel bei 45 °C, Kupfer 70 °C / PVC; Ohne Montagesatz: 1 KabelIEC Kabel bei 45 °C, Kupfer 90 °C / XLPE/EPR |
| Elektrischer Anschluss | Klemme, Klemmkapazität: 2,5 mm², AWG 14 (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1 - LI6, PWR); Klemme, Klemmkapazität: 150 mm² (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB) |
| [M] Anzugsdrehmoment | 0,6 Nm (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1 - LI6, PWR); 41 Nm, 360 lb.in (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB) |
| Versorgung | Interne Stromversorgung für Sollwertpotentiometer (1 bis 10 kOhm): 10,5 V DC +/-5 %, <10 mA, Schutztyp: Überlast- und Kurzschlussschutz; Interne Versorgung: 24 V DC (21…27 V), <200 mA, Schutztyp: Überlast- und Kurzschlussschutz |
| Anzahl Der Analogeingänge | 2 |
| Analoger Eingangstyp | AI1-/Al1+ bipolare Differenzspannung: +/- 10 V DC 24 V max., Auflösung 11 Bit + Vorzeichen; AI2 Software-konfigurierbarer Strom: 0 - 20 mA, Impedanz: 242 Ohm, Auflösung 11 Bit; AI2 Software-konfigurierbare Spannung: 0 - 10 V DC 24 V max., Impedanz: 30000 Ohm, Auflösung 11 Bit |
| Abtastzeit | 2 ms +/- 0,5 ms (AI1-/Al1+) - analog Eingänge; 2 ms +/- 0,5 ms (Al2) - analog Eingänge; 2 ms +/- 0,5 ms (LI1 - LI5) - diskret Eingänge; 2 ms +/- 0,5 ms (LI6)wenn als logischer Eingang konfiguriert - diskret Eingänge |
| Reaktionszeit | <= 100 ms in STO (Safe Torque Off = Sicher abgeschaltetes Moment; AO1 2 ms, Toleranz +/- 0,5 ms für analog Ausgänge; R1A, R1B, R1C 7 ms, Toleranz +/- 0,5 ms für diskret Ausgänge; R2A, R2B 7 ms, Toleranz +/- 0,5 ms für diskret Ausgänge |
| Absolute Genauigkeit | +/- 0,6 % (AI1-/Al1+) bei Temperaturschwankung von 60 °C; +/- 0,6 % (AI2) bei Temperaturschwankung von 60 °C; +/-1 % (AO1) bei Temperaturschwankung von 60 °C |
| Linearitätsfehler | +/- 0,15 % des Höchstwerts (AI1-/Al1+, AI2); +/- 0,2 % (AO1) |
| Anzahl Der Analogausgänge | 1 |
| Typ Des Analogausgangs | AO1 Software-konfigurierbarer Logikausgang 10 V 20 mA; AO1 Software-konfigurierbarer Strom 0 - 20 mA, Impedanz: 500 Ohm, Auflösung 10 Bit; AO1 Software-konfigurierbare Spannung 0 - 10 V DC, Impedanz: 470 Ohm, Auflösung 10 Bit |
| Anzahl Diskrete Ausgänge | 2 |
| Digitaler Ausgang | Konfigurierbare Relaislogik: (R1A, R1B, R1C) Schließer/Öffner - 100000 Zyklen; Konfigurierbare Relaislogik: (R2A, R2B) nein - 100000 Zyklen |
| Min. Schaltstrom | 3 mA bei 24 V DC für konfigurierbare Relaislogik |
| Maximaler Schaltstrom | R1, R2: 2 A bei 250 V AC induktiv Belastung, cos phi = 0,4; R1, R2: 2 A bei 30 V DC induktiv Belastung, cos phi = 0,4; R1, R2: 5 A bei 250 V AC ohmsch Belastung, cos phi = 1; R1, R2: 5 A bei 30 V DC ohmsch Belastung, cos phi = 1 |
| Anzahl Diskrete Eingänge | 7 |
| Digitaler Eingang | LI1 - LI5: programmierbar 24 V DC mit Level 1 SPS, Impedanz: 3.500 Ohm; LI6: über Schalter konfigurierbar 24 V DC mit Level 1 SPS, Impedanz: 3.500 Ohm; LI6: über Schalter konfigurierbarer PTC-Fühler 0…6, Impedanz: 1500 Ohm; PWR: Sicherheitseingang 24 V DC, Impedanz: 1500 Ohm entspricht ISO 13849-1 Stufe d |
| Digitaler Logikeingang | Negative Logik (Senke) (LI1 - LI5), 16 V (Stellung 0), 10 V (Stellung 1); Positive Logik (Quelle) (LI1 - LI5), 5 V (Stellung 0), 11 V (Stellung 1); Negative Logik (Senke) (LI6)wenn als logischer Eingang konfiguriert, 16 V (Stellung 0), 10 V (Stellung 1); Positive Logik (Quelle) (LI6)wenn als logischer Eingang konfiguriert, 5 V (Stellung 0), 11 V (Stellung 1) |
| Beschleunigungs- Und Verzögerungsrampen | Linear getrennt einstellbar von 0,01 - 9000 s; S, U oder benutzerdefiniert; Autom. Anpass. d. Auslauframpenzeit b. Überschr. d. Bremsmög. mittels Widerstand |
| Bremsen Bis Stillstand | Durch Gleichstromeinspeisung |
| Schutzart | Gegen Überschreiten der Geschwindigkeitsbegrenzung: Antrieb; Schutz gegen Netzphasenverlust: Antrieb; Unterbrechungserkennung im Steuerstromkreis: Antrieb; Netzphasenunterbrechung: Antrieb; Überspannungsschutz Versorgungsspannung: Antrieb; Unterspannungserkennung Netzspannung: Antrieb; Überstrom zwischen Ausgangsphasen und Erde: Antrieb; Überhitzungsschutz: Antrieb; Überspannungen auf dem DC-Bus: |
| Isolationswiderstand | > 1 MOhm 500 V DC für 1 Minute gegen Masse |
| Frequenzauflösung | Analogeingang: 0,024/50 Hz; Anzeigeeinheit: 0,1 Hz |
| Kommunikationsprotokoll | CANopen; Modbus |
| Anschlusstyp | 1 RJ45 (an der Vorderseite) für Modbus; 1 RJ45 (an Klemme) für Modbus; Male SUB-D 9 auf RJ45 für CANopen |
| Physikalische Schnittstelle | 2-Draht- RS 485 für Modbus |
| Übertragungsrahmen | RTU für Modbus |
| Übertragungsgeschwindigkeit | 4.800, 9.600, 19.200 BpS, 38,4 Kbit/s für Modbus an Klemme; 9600 bps, 19200 bps für Modbus an der Vorderseite; 20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps für CANopen |
| Datenformat | 8 Bits, 1 Stopp, geradzahlige Parity für Modbus an der Vorderseite; 8 Bits, geradzahlig ungeradzahlig oder keine konfigurierbare Parity für Modbus an Klemme |
| Anzahl Der Adressen | 1…127 für CANopen; 1…247 für Modbus |
| Zugriffsmethode | Slave CANopen |
| Beschriftung | CE |
| Betriebsposition | Senkrecht +/- 10 Grad |
| Höhe | 630 mm |
| Tiefe | 290 mm |
| Breite | 320 mm |
| Produktgewicht | 44 kg |
| Funktionalität | Vollständig |
| Spezielle Anwendung | Andere Anwendungen |
| Optionskarte | Kommunikationskarte für CC-Link; Regler in programmierbarer Karte; Kommunikationskarte für DeviceNet; Kommunikationskarte für EtherNet/IP; Kommunikationskarte für Fipio; I/O Erweiterungskarte; Kommunikationskarte für Interbus-S; Schnittstellenkarte für Impulsgeber; Kommunikationskarte für Modbus Plus; Kommunikationskarte für Modbus TCP; Kommunikationskarte für Modbus/Uni-Telway; Laufkatzenkarte; K |
Montage13
| Geräuschpegel | 63,7 dB entspricht 86/188/EEC |
|---|---|
| Durchschlagfestigkeit | 3535 V DC zwischen Erd- und Leistungsanschlüssen; 5092 V DC zwischen Steuer- und Leistungsanschlüssen |
| Elektromagnetische Verträglichkeit | 1,2/50 μs - 8/20 μs Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-5; Leitungsgebundene HF-Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-6; Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4; Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht IEC 61000-4-2; Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische F |
| Normen | IEC 60721-3-3 Klasse 3C1; IEC 61800-3 Umgebungen 2 Kategorie C3; IEC 60721-3-3 Klasse 3S2; IEC 61800-3; IEC 61800-5-1; UL Typ 1; IEC 61800-3 Umgebungen 1 Kategorie C3; EN 55011 Klasse A Gruppe 2 |
| Produktzertifizierungen | NOM 117; UL; CSA; C-Tick; GOST |
| Verschmutzungsgrad | 2 entspricht IEC 61800-5-1; 3 entspricht UL 840 |
| Schutzart (IP) | IP20 |
| Vibrationsfestigkeit | 1 Gn (f= 13…200 Hz) entspricht IEC 60068-2-6; 1,5 mm Spitze zu Spitze (f= 3…13 Hz) entspricht IEC 60068-2-6 |
| Stoßfestigkeit | 15 Gn für 11 ms entspricht IEC 60068-2-27 |
| Relative Luftfeuchtigkeit | 5…95 % Betauung nicht zulässig entspricht IEC 60068-2-3; 5…95 % ohne Tropfwasser entspricht IEC 60068-2-3 |
| Umgebungstemperatur Bei Betrieb | -10…50 °C (ohne Leistungsreduzierung) |
| Umgebungstemperatur Bei Lagerung | -25…70 °C |
| Betriebshöhe | = 1.000 m ohne Leistungsreduzierung; 1000 - 3000 m mit Stromreduzierung 1 % pro 100 m |
Verpackungseinheiten2
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
