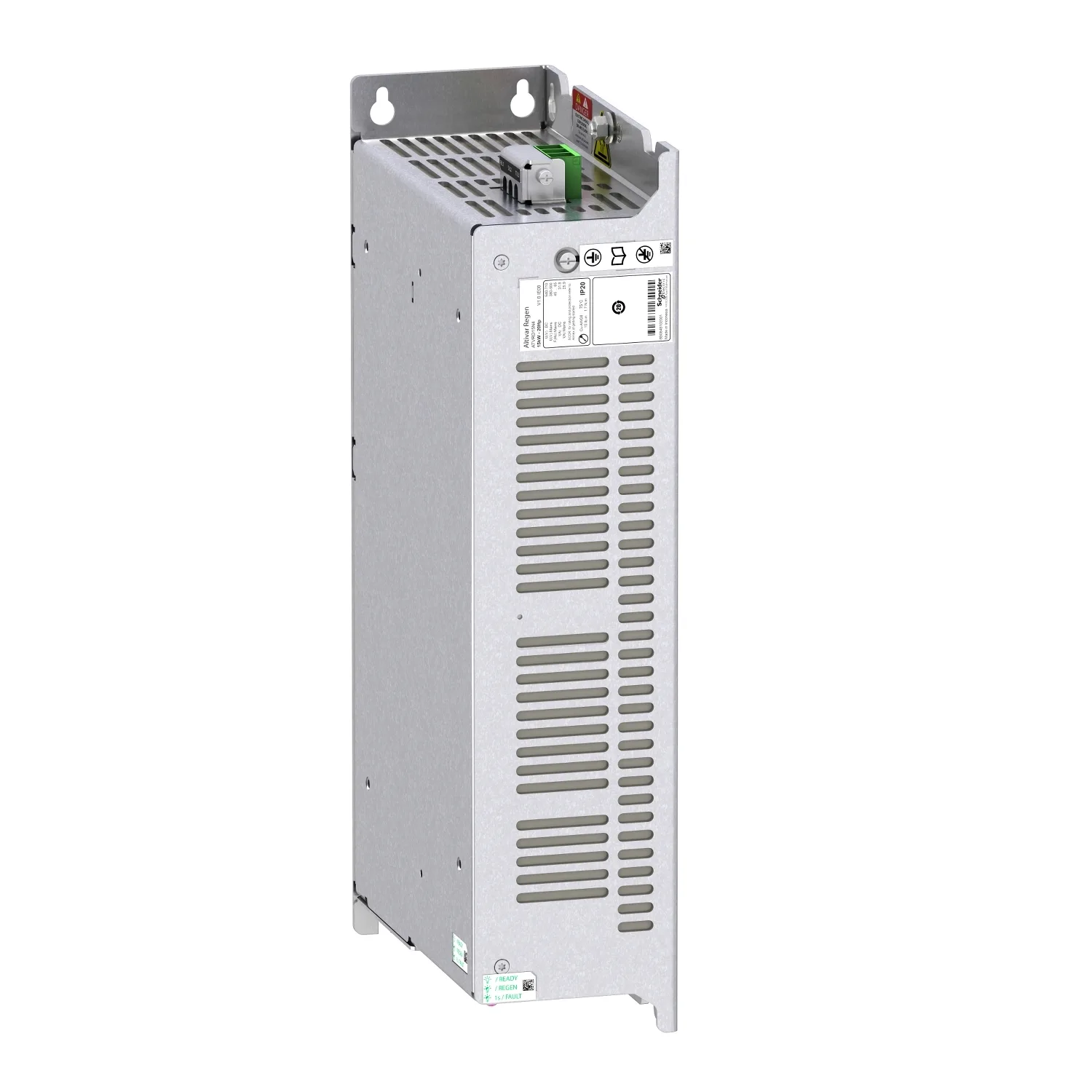

Rückspeiseeinheit, ATV Regen, 15kW, 3x400V, IP20
Schneider ATVRD15N4, Rückspeiseeinheit, ATV Regen, 15kW, 3x400V, IP20. Kategorie: Altivar Machine ATV320. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:ATVRD15N4
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:2,153.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Altivar
- Produkt- Oder Komponententyp
- Leistungsmodul
- Geräteanwendung
- Energierückgewinnung
- [UH,nom] Bemessungs-Betriebsspannung
- 380 - 500 V -15 - +10 %
Produktbeschreibung
Diese Rückspeiseeinheit ist eine Option für Antriebe mit variabler Geschwindigkeit der Reihe Altivar. Er hat einen eingebauten EMV-Filter, der der Norm IEC 61800-3 entspricht. Seine Nennleistung ist gleich 15kW. Die Hauptfunktion des ATV-Regenerators besteht darin, eine Möglichkeit zur Energierückspeisung in die Wechselstromversorgung zu bieten. Die Schutzart ist IP20. Die maximale Betriebstemperatur beträgt 50 °C. Er wiegt 11,5 kg und hat die folgenden Abmessungen: 105 mm breit, 399 mm hoch, 235 mm tief. Er ist für schwere Bremsanwendungen wie Materialbearbeitung, Materialtransport und Heben mit einfacher Einstellung konzipiert. Es entspricht den internationalen Normen IEC 61800-3 und IEC 61800-5-1. Diese Rückspeiseeinheit ist mit den Antrieben ATV320, ATV340 und ATV900 kompatibel. Das Produkt wird in einer Verpackung geliefert. Er kann sowohl in vertikaler als auch in horizontaler Position installiert werden. Er ist vollständig in die EcoStruxure-Maschine von Schneider Electric über DTM integriert. Es ist möglich, ATV320-Antriebe direkt in der SoMachine- und SoMove-Software mit Hilfe desselben Software-Bausteins (DTM) zu konfigurieren, zu steuern und zu diagnostizieren. Er ist umweltfreundlich und erfüllt Richtlinien wie RoHS, WEEE, etc. zum Umweltschutz.
Hauptmerkmale
- Plug-and-work-Lösung
- Einfache Installation
- Für einfache industrielle Maschinen
- Energiesparend
- Weniger Zeit für Verdrahtung und Konzeption
Technische Daten
Hauptmerkmale7
| Baureihe | Altivar |
|---|---|
| Kompatible Produktfamilie | Altivar Maschine ATV340; Altivar Maschine ATV320; Altivar Prozess ATV900 |
| Produkt- Oder Komponententyp | Leistungsmodul |
| Geräteanwendung | Energierückgewinnung |
| [UH,nom] Bemessungs-Betriebsspannung | 380 - 500 V -15 - +10 % |
| DC-Bus-Betriebsspannung | 456-778 V DC |
| Bemessungsleistung | 13,5 kW |
Zusatzmerkmale13
| Netzwerkfrequenz | 45 - 65 Hz |
|---|---|
| Anzahl Der Netzphasen | 3 Phasen |
| Befestigungsmodus | Durch Schrauben |
| Max. Spannungsabfall Bei Nennlast | 3 % |
| Elektrische Verbindung | Regelung: abnehmbare Schraubklemmleiste: 0,5 - 1,5 mm², AWG 20 - AWG 16 (unten); Stromversorgung: abnehmbare Schraubklemmleiste: 6 mm², AWG 8 (oben); DC-Bus: abnehmbare Schraubklemmleiste: 6 mm², AWG 8 (unten) |
| Eingangsstrom | 31,8 A bei 380 V AC für Spannungseingänge (kontinuierlich); 27,9 A bei 500 V AC für Spannungseingänge (kontinuierlich); 43,1 A bei 380 V AC für Spannungseingänge (Transient für 60 s); 36,3 A bei 500 V AC für Spannungseingänge (Transient für 60 s) |
| Eingangsleistung | 13,5 kW bei 380 - 500 V AC für Spannungseingänge (kontinuierlich); 20,3 kW bei 380 - 500 V AC für Spannungseingänge (Transient für 60 s) |
| Spannungsgrenzen Von DC-Bus | 300 - 880 V DC |
| Ausgangsstrom | 25,9 A bei 380 V AC (kontinuierlich); 23,2 A bei 500 V AC (kontinuierlich); 36,5 A bei 380 V AC (Transient für 60 s); 29,7 A bei 500 V AC (Transient für 60 s) |
| Breite | 105 mm |
| Höhe | 399 mm |
| Tiefe | 235 mm |
| Produktgewicht | 11,5 kg |
Montage9
| Normen | IEC 61800-3; IEC 61800-5-1 |
|---|---|
| Produktzertifizierungen | cUL |
| Umgebungstemperatur Bei Betrieb | -10…50 °C ohne Leistungsreduzierung; 50…60 °C mit Leistungsminderungsfaktor |
| Umgebungstemperatur Bei Lagerung | -40…70 °C |
| Betriebshöhe | = 1.000 m ohne Leistungsreduzierung; 1000 - 3000 m mit Leistungsabfall von 1 % pro 100 m |
| Betriebsposition | Lage senkrecht oder waagrecht |
| Kühlungstyp | Lüfter |
| Umgebungseigenschaften | Beständigkeit gegen Chemikalien Klasse 3C3 entspricht IEC 60721-3-3; Beständigkeit gegen Staub class 3S2 entspricht IEC 60721-3-3 |
| Verschmutzungsgrad | 2 entspricht IEC 61800-5-1 |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 21,000 cm |
| VPE 1 Breite | 32,000 cm |
| VPE 1 Länge | 61,000 cm |
| Verpackungsgewicht (Lbs) | 13,565 kg |
| VPE 2 Art | P06 |
| VPE 2 Menge | 4 |
| VPE 2 Höhe | 75,000 cm |
| VPE 2 Breite | 60,000 cm |
| VPE 2 Länge | 80,000 cm |
| VPE 2 Gewicht | 67,260 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
