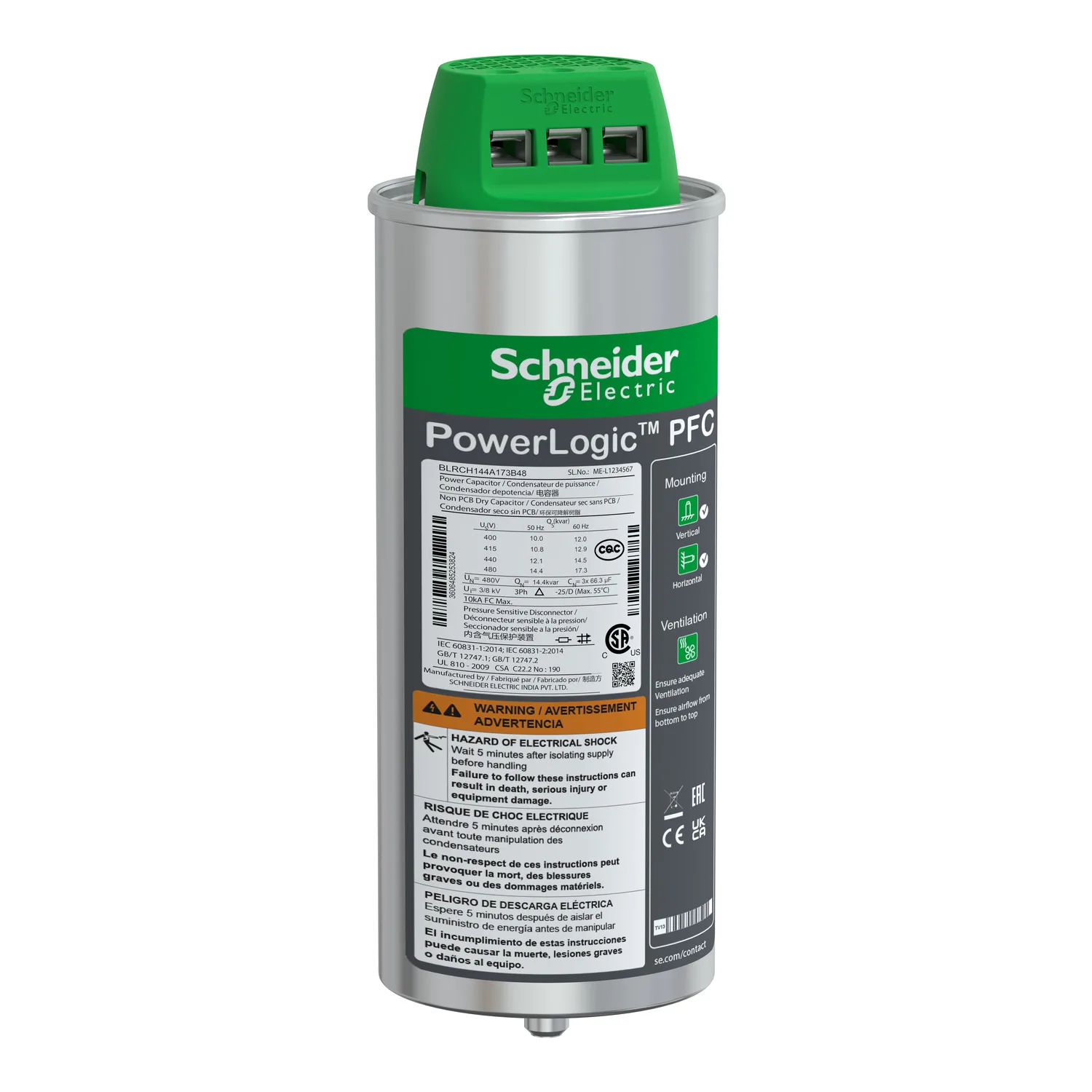

Hochleistungskondensator, PowerLogic PFC HD, 14,4/17,3kvar, 480V, 50/60Hz
Schneider BLRCH144A173B48, Hochleistungskondensator, PowerLogic PFC HD, 14,4/17,3kvar, 480V, 50/60Hz. Kategorie: VarplusCan. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:BLRCH144A173B48
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:150.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- PowerLogic
- Produkt- Oder Komponententyp
- Schwerlast-Kondensator
- Produktname
- PowerLogic PFC Capacitor
- Netzwerkfrequenz
- 50/60 Hz
Produktbeschreibung
PowerLogic PFC Kondensatoren sind eine zuverlässige und flexible Lösung für die Blindleistungskompensation unter anspruchsvollen Betriebsbedingungen. Diese Kondensatoren werden vor allem bei höheren Spannungsstörungen oder bei Vorliegen geringer nichtlinearer Lasten eingesetzt. Der Nennstrom der Kondensatoren muss erhöht werden, um die Belastung durch den Oberschwingungsstrom zu bewältigen. Dieser Kondensator liefert eine Nennausgangsleistung von 14,4 kVar bei 480V AC, 50 Hz. Die Befestigung wird durch eine ClampTite-Klemme gewährleistet. Diese Komponente entspricht den Normen IEC 60831-1 und IEC 60831-2. Das Gewicht des Produktes im Gehäuse beträgt 1,6 kg.
Hauptmerkmale
- Niederspannung PFC Kondensator für anspruchsvolle Betriebsbedingungen
- Hochleistungsanwendungen mit höheren nichtlinearen Lasten
- Erstklassige Leistung, Sicherheit und Zuverlässigkeit
- Eingebaute Elemente für Kunden- und Installationssicherheit
Technische Daten
Hauptmerkmale10
| Baureihe | PowerLogic |
|---|---|
| Produkt- Oder Komponententyp | Schwerlast-Kondensator |
| Produktname | PowerLogic PFC Capacitor |
| Netzwerkfrequenz | 50/60 Hz |
| Name Der Reihe | Heavy Duty |
| Oberschwingungsgehalt Im Netz | <= 20 % |
| Elektrische Parameter | 14,4 kvar 480 V 50 Hz; 17,3 kvar 480 V 60 Hz |
| Max. Zulässige Spannung | 1,1 x Un (8 Stunden über 24 Stunden) |
| Dauerüberstromfestigkeit | 1,8 x Zoll |
| Nennspannung | 480 V AC 50/60 Hz |
Zusatzmerkmale15
| Dielektrische Verluste | < 0,2 W/kvar |
|---|---|
| Leistungsverluste | < 0,5 W/kVAr |
| Kondensator-Toleranz | -5 % bis 10 % |
| Spannungsprüfung | 2,15 x Un AC zwischen den Klemmen für 10 s; <= 660 V - 3 kV AC zwischen Klemme und Behälter für 10 s; >= 660 V - 6 kV AC zwischen Klemme und Behälter für 10 s |
| Einschaltstrom | 250 x In |
| Max. Schaltvorgang Pro Jahr | 7000 |
| Lebensdauer In Stunden | 130000 h |
| Dielektrisches Material | Metallisierte Polypropylenfolie mit Zn/Al-Legierung, spezieller Widerstand & Profil, spezieller Rand (Wellenschnitt) |
| Imprägnierungsmaterial | Nicht-PCB getrocknetes PUR-Harz; Biologisch abbaubar |
| Installationstyp | Innenmontage |
| Anschlüsse - Klemmen | ClampTite-Klemme |
| Montagemodus | Aufrecht/horizontal |
| Durchmesser | 90 mm |
| Höhe | 242 mm |
| Produktgewicht | 1,6 kg |
Montage6
| Normen | IEC 60831-2; IEC 60831-1 |
|---|---|
| Schutzart (IP) | IP20 |
| Betriebshöhe | 2.000 m |
| Temperaturklasse | D |
| Umgebungstemperatur Bei Betrieb | -25…55 °C |
| Relative Luftfeuchtigkeit | 95 % |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 13,000 cm |
| VPE 1 Breite | 13,000 cm |
| VPE 1 Länge | 29,500 cm |
| Verpackungsgewicht (Lbs) | 1,781 kg |
| VPE 2 Art | S03 |
| VPE 2 Menge | 6 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 11,183 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
