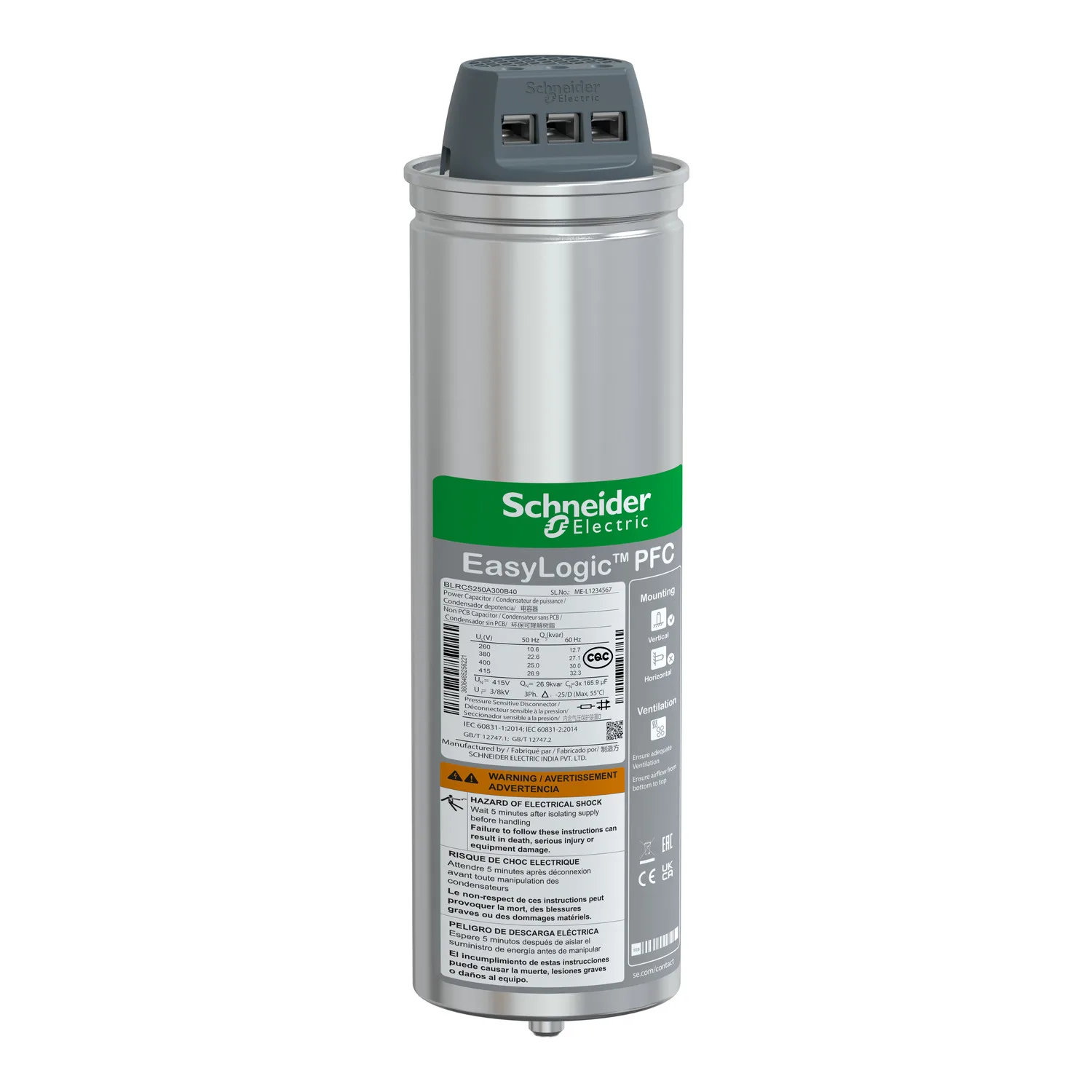

Standardkondensator, EasyLogic PFC SD, 25/30kvar, 400V, 50/60Hz
Schneider BLRCS250A300B40, Standardkondensator, EasyLogic PFC SD, 25/30kvar, 400V, 50/60Hz. Kategorie: PowerLogic™ PFC Capacitor Banks. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:BLRCS250A300B40
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:136.80 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- EasyLogic
- Produkt- Oder Komponententyp
- Standardbetriebskondensator
- Produktname
- EasyLogic PFC Capacitor
- Netzwerkfrequenz
- 50/60 Hz
Produktbeschreibung
EasyLogic PFC Kondensatoren sind für den Betrieb in leicht verschmutzten Netzen mit Filterkreisdrosseln ausgelegt. Diese Kondensatoren werden für Standardbetriebsbedingungen verwendet, wenn keine nennenswerten nichtlinearen Lasten vorhanden sind. Diese Kondensatoren sind die richtige Wahl, um die Einsparungen in einem stabilen elektrischen System zu maximieren. Dieser Kondensator liefert eine Nennausgangsleistung von 25 kVar bei 400V AC, 50 Hz. Die Befestigung wird durch eine ClampTite-Klemme gewährleistet. Diese Komponente entspricht den Normen IEC 60831-1 und IEC 60831-2. Das Gewicht des Produktes im Gehäuse beträgt 2,3 kg.
Hauptmerkmale
- Niederspannung PFC Kondensator für Standardanwendungen
- Standardanwendung mit wenigen nichtlinearen Lasten
- Erstklassige Leistung, Sicherheit und Zuverlässigkeit
- Eingebaute Elemente für Kunden- und Installationssicherheit
Technische Daten
Hauptmerkmale10
| Baureihe | EasyLogic |
|---|---|
| Produkt- Oder Komponententyp | Standardbetriebskondensator |
| Produktname | EasyLogic PFC Capacitor |
| Netzwerkfrequenz | 50/60 Hz |
| Name Der Reihe | EasyLogic PFC-Kondensator |
| Oberschwingungsgehalt Im Netz | <= 10 % |
| Elektrische Parameter | 22,6 kvar 380 V 50 Hz; 27,1 kvar 380 V 60 Hz; 25 kvar 400 V 50 Hz; 30 kvar 400 V 60 Hz; 26,9 kvar 415 V 50 Hz; 32,3 kvar 415 V 60 Hz |
| Max. Zulässige Spannung | 1,1 x Un (8 Stunden über 24 Stunden) |
| Dauerüberstromfestigkeit | 1,5 x In |
| Nennspannung | 380…415 V AC 50/60 Hz |
Zusatzmerkmale15
| Dielektrische Verluste | < 0,2 W/kvar |
|---|---|
| Leistungsverluste | < 0,5 W/kVAr |
| Kondensator-Toleranz | -5 % bis 10 % |
| Spannungsprüfung | 2,15 x Un AC zwischen den Klemmen für 10 s; <= 660 V - 3 kV AC zwischen Klemme und Behälter für 10 s; >= 660 V - 6 kV AC zwischen Klemme und Behälter für 10 s |
| Einschaltstrom | 200 x In |
| Max. Schaltvorgang Pro Jahr | 5000 |
| Lebensdauer In Stunden | 100000 h |
| Dielektrisches Material | Metallisierte Polypropylenfolie mit Zn/Al-Legierung, |
| Imprägnierungsmaterial | Nicht-PCB weiches PUR-Harz; Biologisch abbaubar |
| Installationstyp | Innenmontage |
| Anschlüsse - Klemmen | ClampTite-Klemme |
| Montagemodus | Vertikal |
| Durchmesser | 90 mm |
| Höhe | 308 mm |
| Produktgewicht | 2,3 kg |
Montage6
| Normen | IEC 60831-1; IEC 60831-2 |
|---|---|
| Schutzart (IP) | IP20 |
| Betriebshöhe | 2.000 m |
| Temperaturklasse | D |
| Umgebungstemperatur Bei Betrieb | -25…55 °C |
| Relative Luftfeuchtigkeit | 95 % |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 13,500 cm |
| VPE 1 Breite | 13,000 cm |
| VPE 1 Länge | 35,500 cm |
| Verpackungsgewicht (Lbs) | 2,220 kg |
| VPE 2 Art | S04 |
| VPE 2 Menge | 8 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 40,000 cm |
| VPE 2 Länge | 60,000 cm |
| VPE 2 Gewicht | 19,126 kg |
| VPE 3 Art | P06 |
| VPE 3 Menge | 32 |
| VPE 3 Höhe | 75,000 cm |
| VPE 3 Breite | 60,000 cm |
| VPE 3 Länge | 80,000 cm |
| VPE 3 Gewicht | 84,504 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
