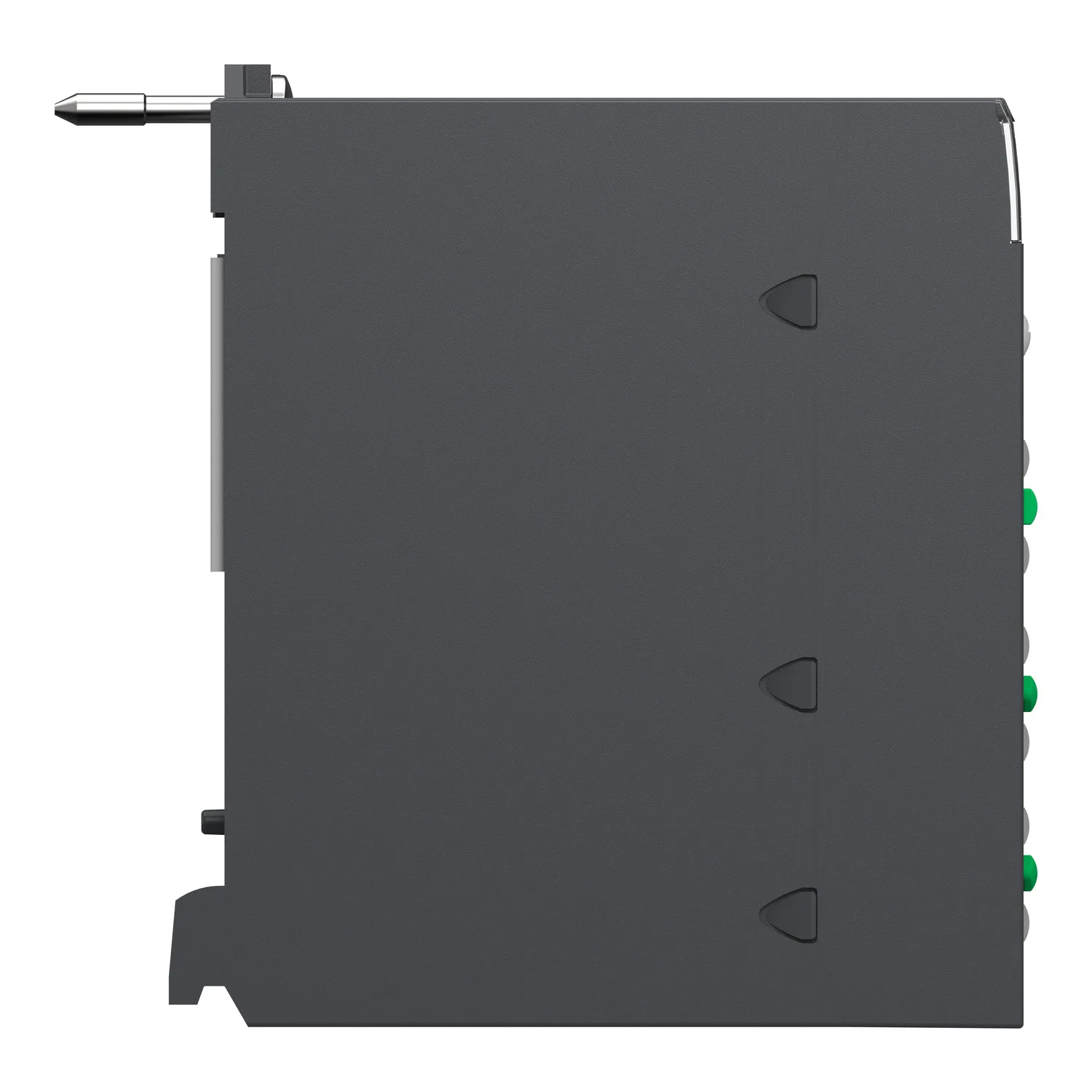

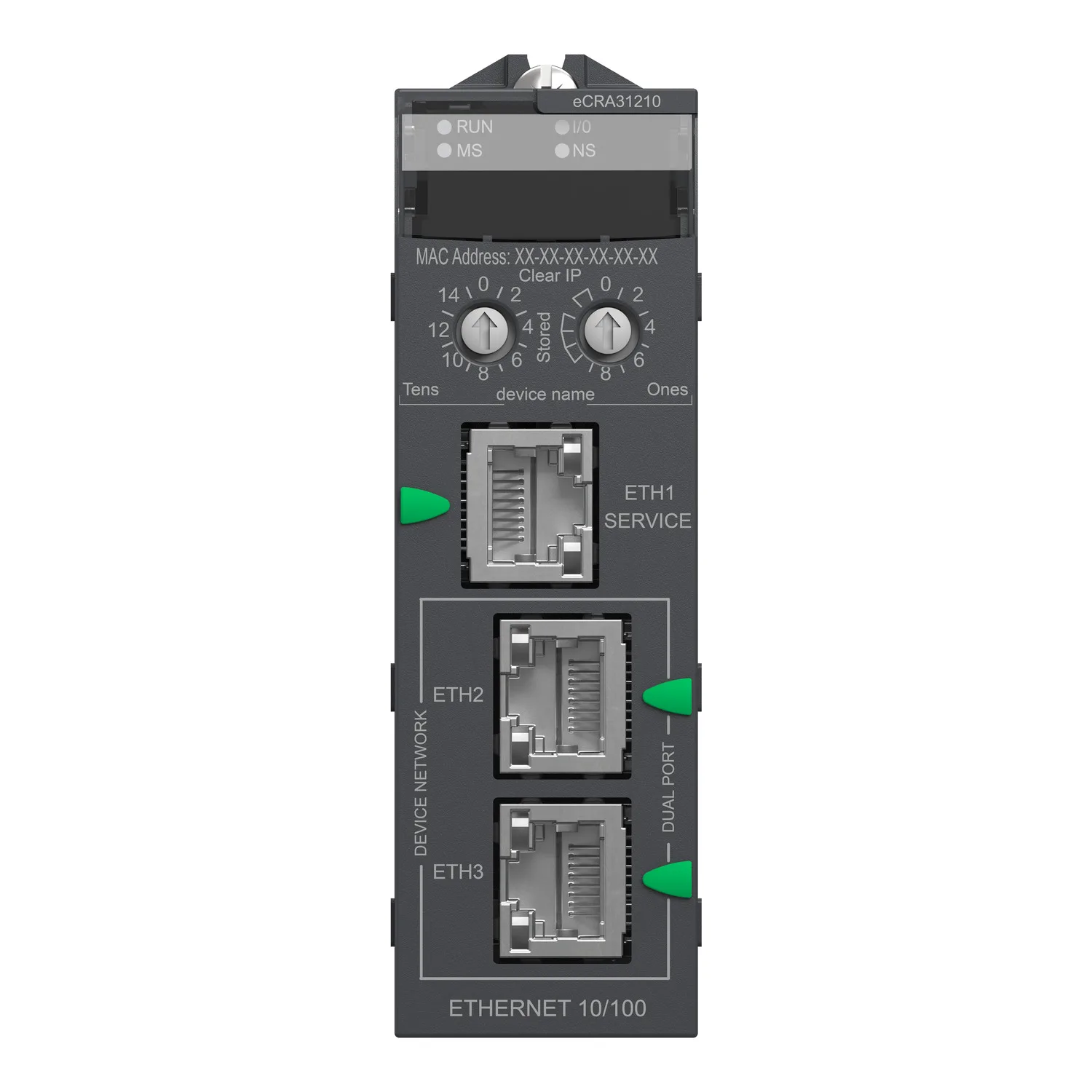

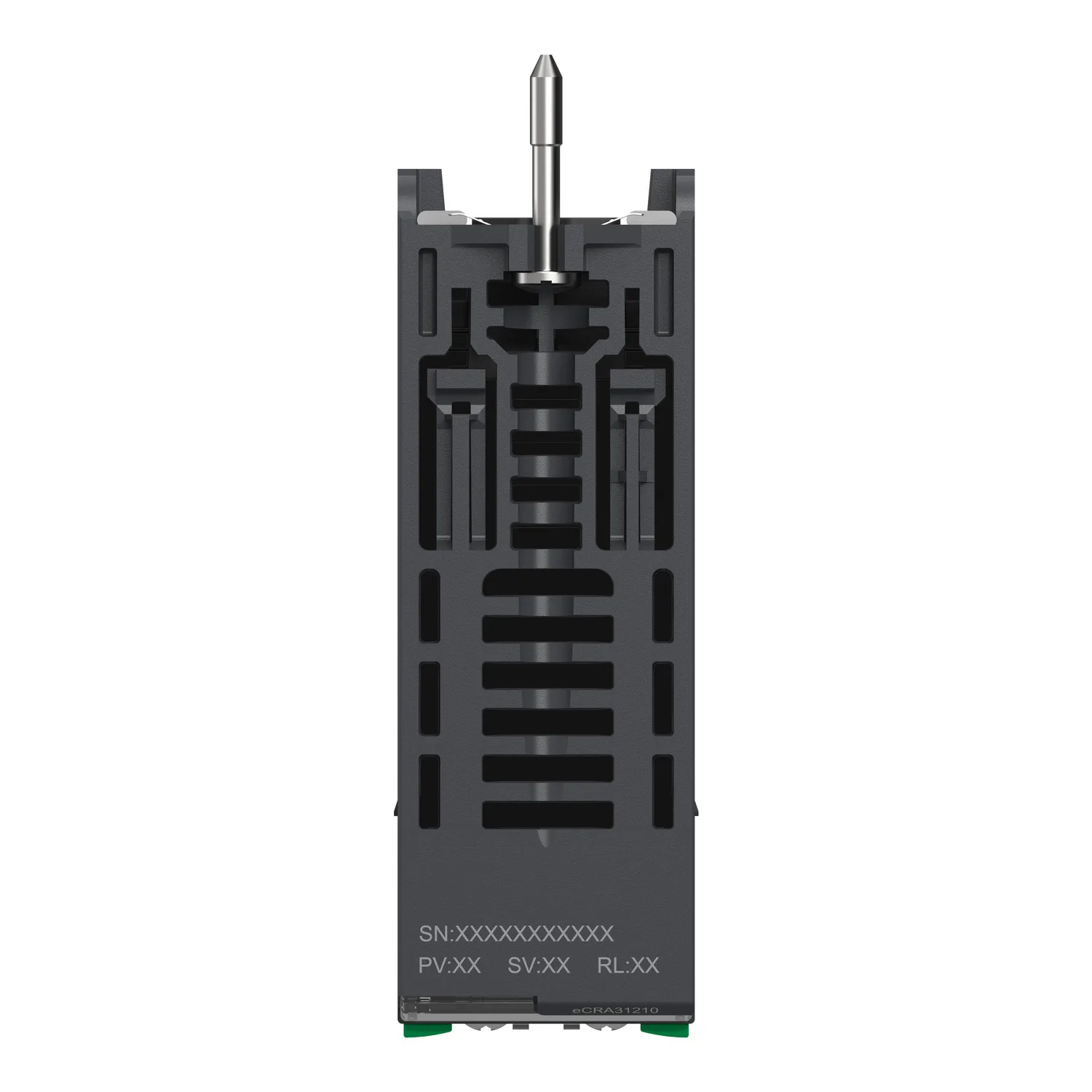

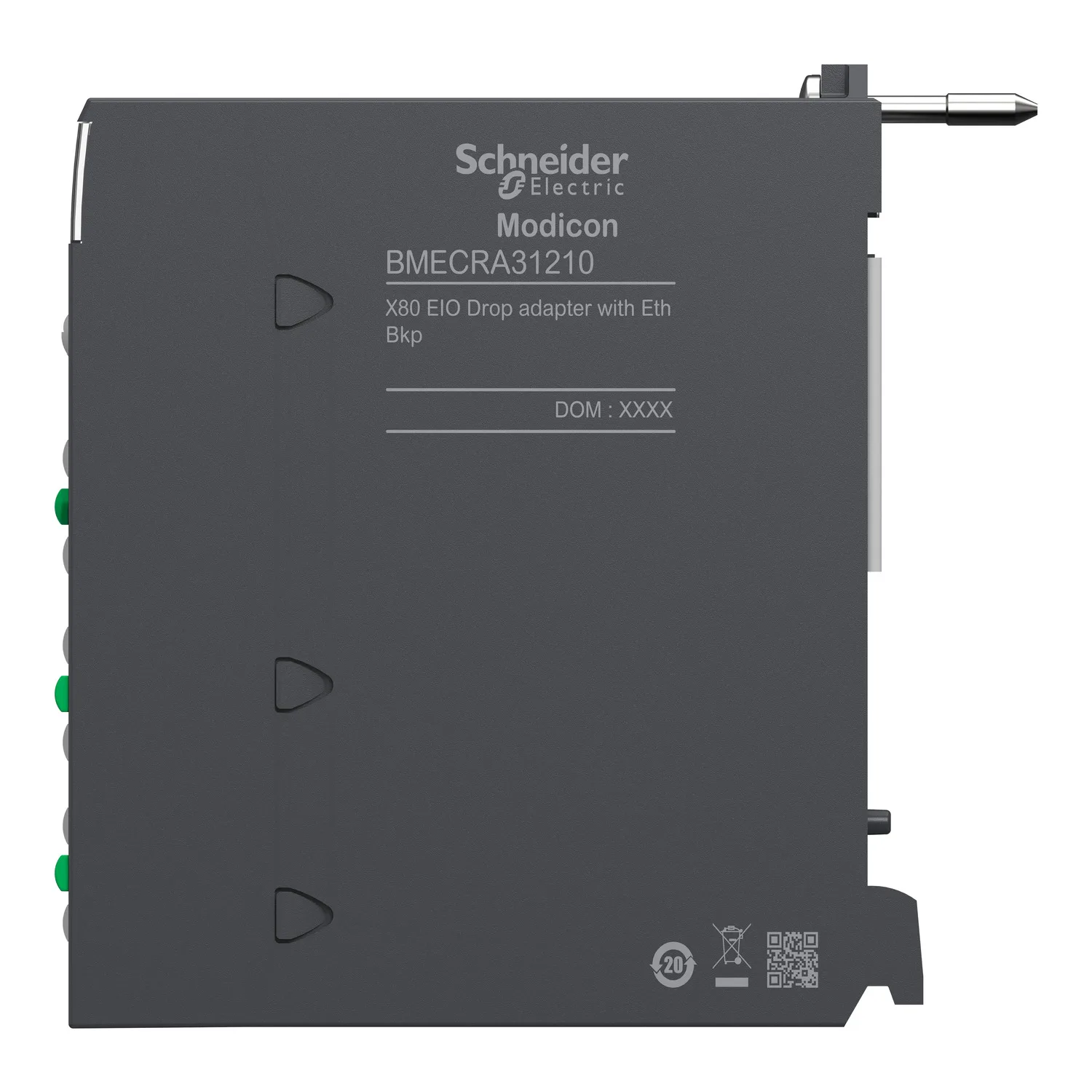

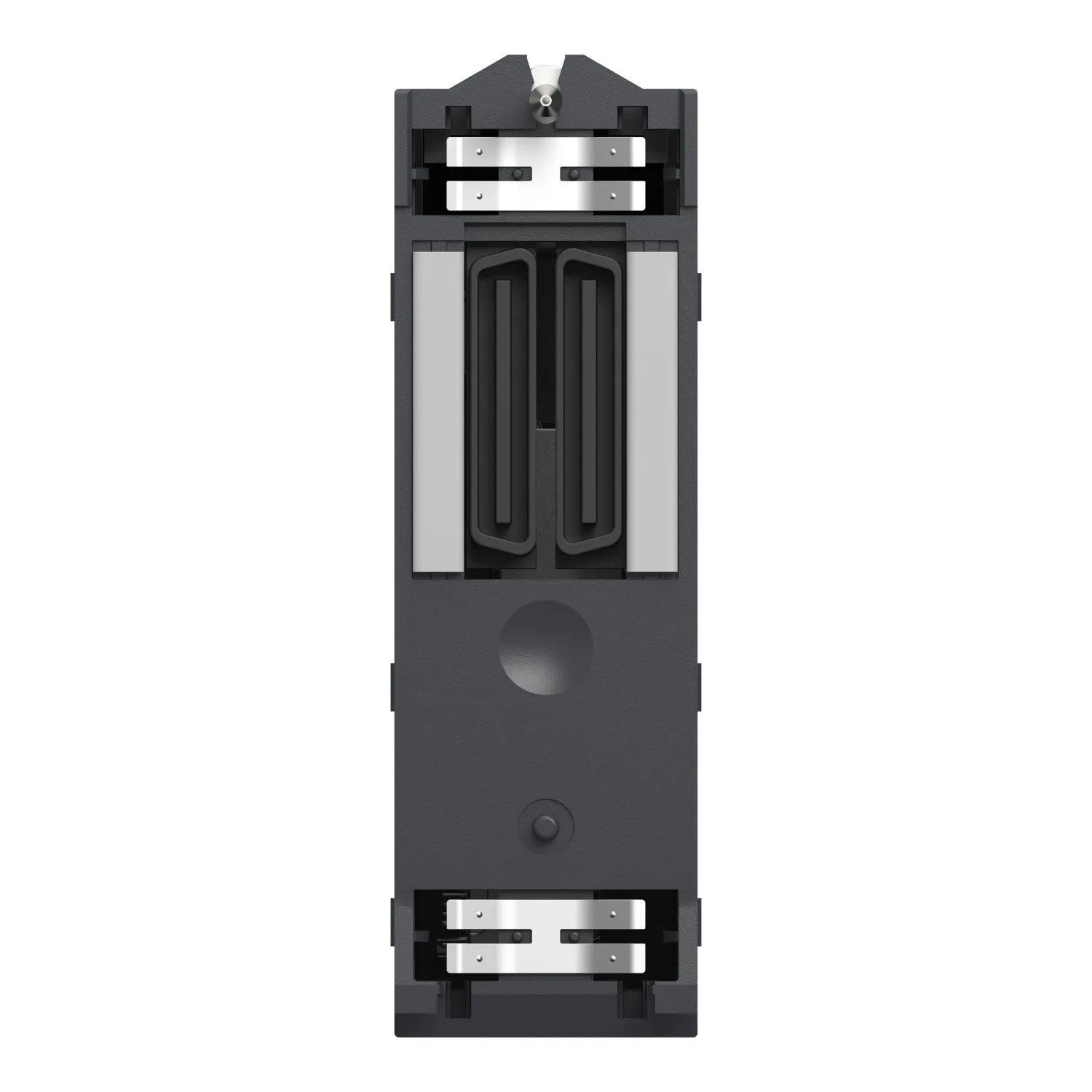

Modicon X80-E-RIO-Kopfadapter für Ethernet-Modulträger als remote EthNet/IP-Station
Schneider BMECRA31210, Modicon X80-E-RIO-Kopfadapter für Ethernet-Modulträger als remote EthNet/IP-Station. Kategorie: Modicon X80 I/Os. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:BMECRA31210
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:1,614.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Modicon X80
- Kompatible Produktfamilie
- Modicon M580
- Produkt- Oder Komponententyp
- E/A-Erweiterungsmodul
- Geräteanwendung
- X80-E-RIO-Kopfadapter für Ethernet-Modulträger
Produktbeschreibung
Dieses CRA-Modul ist Teil der Modicon X80-Reihe, ein Angebot an gemeinsamen Ein-/Ausgängen für Modicon M340 und Modicon M580. Die Eingangsdaten werden gesammelt und an den Remote-I/O-Kopf-Adapter weitergegeben, und die Ausgangsmodule werden mit den vom Remote-I/O-Kopf-Adapter empfangenen Daten aktualisiert. Die Modicon X80-Automatisierungsplattform erfüllt die Anforderungen der TC-Behandlung (Behandlung für alle Klimazonen) und kann in einem Temperaturbereich von 0°C bis +60°C/32°F bis 140°F betrieben werden. Modicon X80-Module bieten eine einheitliche Umgebung für den Einsatz von E/A-Modulen in Automatisierungsarchitekturen, indem sie die Kosten für Ersatzteilhaltung, Wartung und Schulung reduzieren. Dieser Ethernet Remote Input Output (RIO) Drop Adapter hat 3 Ports mit Ethernet Backplane. Das Gehäuse bietet IP20-Schutz für die Elektronik und eine MTBF von 1.567.987 Stunden. Dieses Produkt erfüllt die CE-, UL-, CSA-, RCM- und EAC-Normen und ist für Anwendungen in der Stromerzeugung, der Handelsmarine, der Eisenbahn und in Gefahrenbereichen zertifiziert. Dieser Adapter ist kompatibel mit dem Multifunktionseingangsmodul BMXERT, dem Ethernet-Modul BMXNOM, dem Zählermodul BMXEHC, 0 bis 1024 diskreten Kanälen, 0 bis 256 analogen Kanälen, dem HART-Modul BMEAH und dem Wägemodul PMESWT. Das Produkt muss in einen Modulträger eingebaut und mit 2 Schrauben befestigt werden.
Hauptmerkmale
- Modularität und Skalierbarkeit
- Robustheit und Zuverlässigkeit
- IP20-Schutz für härteste Umgebungen
- Betriebstemperaturbereich von 0°C bis 60°C
Technische Daten
Hauptmerkmale5
| Baureihe | Modicon X80 |
|---|---|
| Kompatible Produktfamilie | Modicon M580 |
| Produkt- Oder Komponententyp | E/A-Erweiterungsmodul |
| Geräteanwendung | X80-E-RIO-Kopfadapter für Ethernet-Modulträger |
| Produktspezifische Anwendung | Für dezentrale E-/A-Module |
Zusatzmerkmale27
| Bustyp | Für X-Bus über einen dezentralen Modulträger; Ethernet über einen dezentralen Modulträger |
|---|---|
| Anzahl Der Anschlüsse | 3 |
| Integrierte Verbindungsart | 1 Port für Dienste oder dezentrale Geräte (DIO); 2 Ports für Ethernet RIO-Netzwerk (mit RSTP) |
| Kommunikationsnetztyp | IPv4 (Internetprotokoll) |
| Kommunikationsprotokoll | EtherNet/IP |
| Kommunikationsdienst | EtherNet/IP-Adapter; RSTP (Unterstützung der Ringtopologie); RIO-Netzwerk (Ethernet); QoS-Dienst (Quality of Service); CIP Explizit Messaging (Server); Modbus-TCP-Server für Moduldiagnose; DHCP-Client; TFTP-Client (Trivial FTP); FTP-Client; FDR-Client; SNTP-Client; SNMP-Agent |
| Cybersicherheit | Aktivieren/Deaktivieren der Kommunikationsports; Syslog-Protokollunterstützung |
| Anschlusstyp | 3 RJ45 |
| Austauschmodus | Halbduplex, Vollduplex, Auto-Negotiation, Auto-MDIX |
| Übertragungsgeschwindigkeit | 10/100 Mbit/s |
| Ethernet-Anschluss | 10/100BASE-TX |
| Funktion Verfügbar | Konfigurationsänderung ohne Stop der SPS, CCOTF (configuration change on the fly); Eingangsdaten werden gesammelt und an den Remote-E/A-Kopf-Adapter gesendet; EA-Module werden mit den vom X80-E-RIO-Kopfadapter empfangenen Daten aktualisiert; Diagnose für dezentrale E/A-Geräte (Device DDT); Port-Spiegelung; Systemzeitstempelung; Nicht-störend Typ 1; E/A-Erweiterungsstation |
| Datenaufzeichnung | 10 ms Zeitstempelung |
| Topologie | Ring |
| Lokale Signalisierung | 1 LED (grün) für Modul aktiv (RUN); 1 LED (rot) für Modulfehler (ERR); 1 LED (grün/rot) für Modul-Status (Mod Status); 1 LED (grün/rot) für Netzwerk-Kommunikationsstatus (Net Status); 1 LED (grün) für Ethernet-Verbindungsdiagnose (STS) |
| Stromaufnahme | 1.800 mA |
| Eingangsspannung | 3,3 V DC |
| Produktkompatibilität | 0…1024 digitaler Kanal; 0…256 Analoger Kanal; Zählermodul; Zeitstempelungsmodul; SSI-Geber-Modul; Motion-Control-Modul; Frequenz-Eingangsmodul; AS-Interface-Modul; Modul mit serieller Schnittstelle; Glasfaser-Konvertermodule; HART-Modul; Wägemodul; CANopen-Master-Modul (nur mit Standalone-CPU); PROFIBUS-Modul (nur mit Standalone-CPU); Ethernet-Switch-Modul |
| Modulformat | Standard |
| Produktgewicht | 0,225 kg |
| Maximaler Höhentransport | 3000 m |
| Relative Luftfeuchtigkeit | 95 % Betauung nicht zulässig |
| Befestigungsmodus | Durch Schrauben |
| Montagemodus | Für den Einbau in ein Rack |
| Breite | 32 mm |
| Höhe | 100 mm |
| Tiefe | 87,5 mm |
Montage8
| Richtlinien | 2014/35/EU - Niederspannungsrichtlinie; 2014/30/EU - elektromagnetische Verträglichkeit |
|---|---|
| Produktzertifizierungen | CE; UL; CSA; RCM; EAC; Handelsmarine |
| Normen | IEC 61131-2; IEC 61010-2-201; UL 61010-2-201; CSA C22.2 Nr. 61010-2-201; IACS E10; IEC 61000-6-5, Schnittstelle Typ 1 und Typ 2; IEC 61850-3, Standort G |
| Umgebungseigenschaften | Standardumgebung |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur Bei Betrieb | 0…60 °C |
| Umgebungstemperatur Bei Lagerung | -40…85 °C |
| Betriebshöhe | <= 2.000 m |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 5,500 cm |
| VPE 1 Breite | 11,200 cm |
| VPE 1 Länge | 12,000 cm |
| Verpackungsgewicht (Lbs) | 259,000 g |
| VPE 2 Art | S02 |
| VPE 2 Menge | 15 |
| VPE 2 Höhe | 15,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 4,246 kg |
| VPE 3 Art | P06 |
| VPE 3 Menge | 120 |
| VPE 3 Höhe | 45,000 cm |
| VPE 3 Breite | 60,000 cm |
| VPE 3 Länge | 80,000 cm |
| VPE 3 Gewicht | 41,000 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
