X80-Netzteil, 100-240 V AC, 20 W
Schneider BMXCPS2000, X80-Netzteil, 100-240 V AC, 20 W. Kategorie: Modicon X80 I/Os. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:BMXCPS2000
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:418.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Modicon X80
- Produkt- Oder Komponententyp
- Stromversorgungsmodul
- Rückwandplatine-Kompatibilität
- Nicht kompatibel mit BMEXBP..02
- Primärspannung
- 100 - 240 V
Produktbeschreibung
Dieses Netzteil ist Teil der Modicon X80-Reihe, einem Angebot an gemeinsamen Ein- und Ausgängen für Modicon M340 und Modicon M580. Es hat eine Primärspannung von 100V bis 240V AC. Es ist ein Stromversorgungsmodul mit einer Sekundärleistung von 20W bei 24V DC, einem Strom bei Sekundärspannung von 2,5A bei 3,3V DC und einer maximalen Verlustleistung von 8,5W. Es ist mit einem 2-poligen Stecker für das Alarmrelais, einem 5-poligen Stecker für die Netzversorgung und einem Schutzleiter für den elektrischen Anschluss ausgestattet. Es ist ein IP20-zertifiziertes Produkt. Das Produkt muss in den Modulträger eingebaut und mit 2 Schrauben befestigt werden. Dieses Produkt ist von CE, RCM, Merchant Navy, CSA, EAC und UL zertifiziert. Es erfüllt die Normen EN 61131-2, EN 61000-6-4, EN 61000-6-2 und EN 61010-2-201. Dieses Netzteil ist mit allen X80-Modulträgern kompatibel. Modicon X80-Module bieten eine einheitliche Umgebung für den Einsatz von E/A-Modulen in Automatisierungsarchitekturen, indem sie die Kosten für Ersatzteilhaltung, Wartung und Schulung reduzieren.
Hauptmerkmale
- Interne Sicherung für den Primärkreislauf nicht zugänglich
- Überlast- und Überspannungsschutz für den Sekundärkreis
- Kurzschlussschutz für den Sekundärkreis
- Betriebstemperaturbereich von 0°C bis 60°C
- Robustheit und Zuverlässigkeit
Technische Daten
Hauptmerkmale6
| Baureihe | Modicon X80 |
|---|---|
| Produkt- Oder Komponententyp | Stromversorgungsmodul |
| Rückwandplatine-Kompatibilität | Nicht kompatibel mit BMEXBP..02 |
| Primärspannung | 100 - 240 V |
| Art Des Versorgungsstromkreises | AC |
| Sekundärleistung | 10,8 W 24 V DC Sensorstromversorgung; 16,8 W 24 V DC E/A-Modul Stromversorgung und Prozessor; 8,3 W 3,3 V DC E/A-ModulLogik Stromversorgung |
Zusatzmerkmale17
| Primärspannungsgrenze | 85 - 264 V |
|---|---|
| Netzwerkfrequenz | 50/60 Hz |
| Netzfrequenz Grenzwerte | 47…63 Hz |
| Scheinleistung | 0,07 kVA |
| Eingangsstrom | 0,31 A 240 V; 0,61 A 115 V |
| Einschaltstrom | 30 A 120 V; 60 A 240 V |
| I²t Bei Aktivierung | 12 A².s 240 V |
| Bei Aktivierung | 0,06 A.s 240 V; 0,03 A.s 120 V |
| MTBF Zuverlässigkeit | 4638000 H |
| Schutzart | Interner Sich nicht zugänglich für Primärkreis; Überlastschutz für Sekundärkreis; Überspannungsschutz für Sekundärkreis; Kurzschlussschutz für Sekundärkreis |
| Strom Bei Sekundärspannung | 0,45 A 24 V DC Sensorstromversorgung; 0,7 A 24 V DC E/A-Modul Stromversorgung und Prozessor; 2,5 A 3,3 V DC E/A-ModulLogik Stromversorgung |
| Max. Verlustleistung In W | 8,5 W |
| LED-Statusanzeige | 1 LED (grün) Gestellspannung OK; 1 LED (grün) Sensorspannung |
| Steuerungstyp | RESET-Taste für Kaltstart |

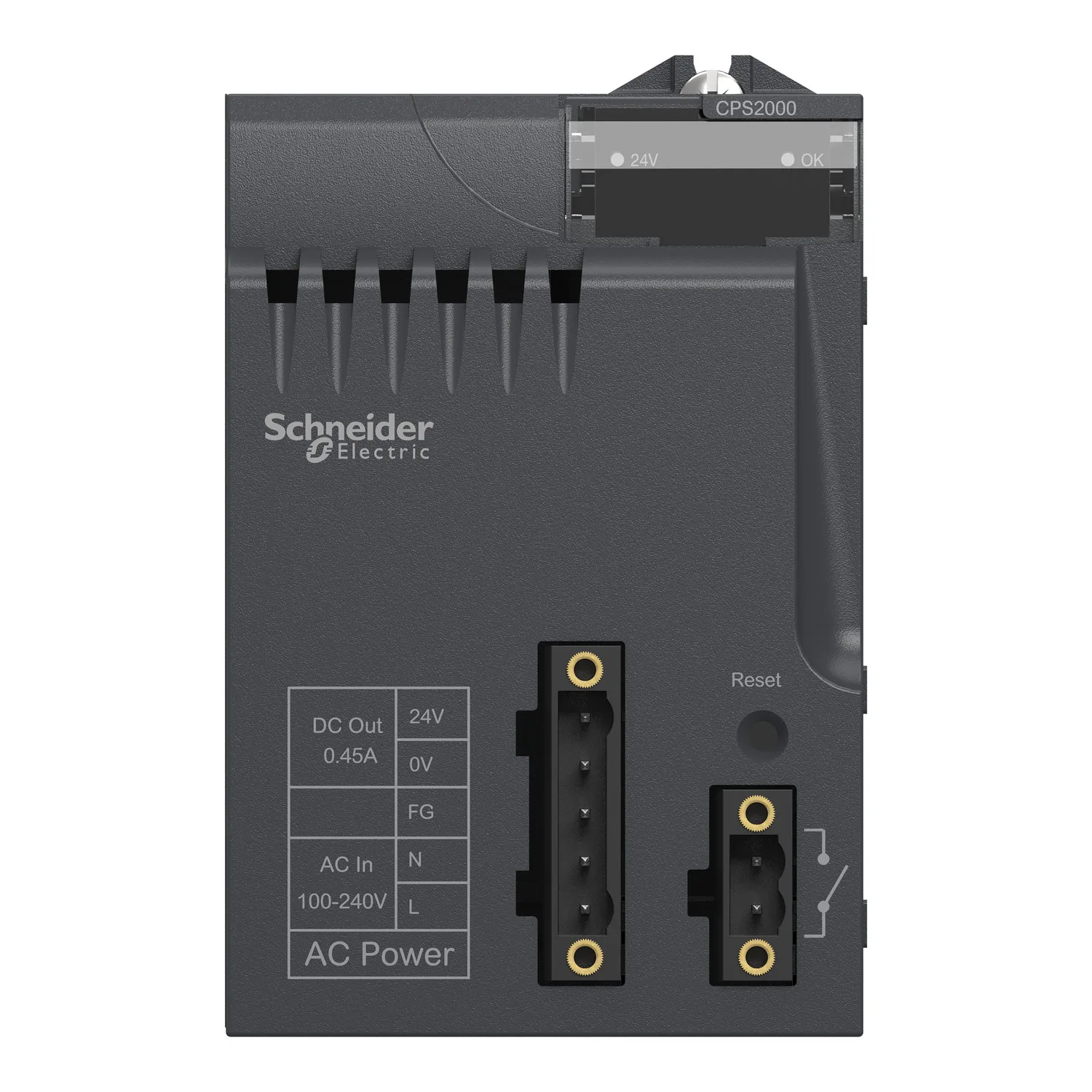

| Elektrische Verbindung | 1 Stecker 2 Pin(s)Alarmrelais; 1 Stecker 5 Pin(s)Versorgungsleitung, Schutzerde, 24 V DC Eingang Sensor |
| Isolationswiderstand | >= 100 MOhm primär/Erde; >= 100 MOhm primär/sekundär |
| Produktgewicht | 0,3 kg |
Montage11
| Störfestigkeit Gegen Unterbrechungen | 1 ms |
|---|---|
| Durchschlagfestigkeit | 1500 V primär/sekundär E/A-ModulLogik Stromversorgung; 1500 V primär/sekundär E/A-Modul Stromversorgung und Prozessor; 2300 V primär/sekundär Sensorstromversorgung; 1500 V primär/Erde; 500 V 24 V Sensor Ausgang/Masse |
| Vibrationsfestigkeit | 3 Gn |
| Stoßfestigkeit | 30 gn |
| Schutzart (IP) | IP20 |
| Richtlinien | 2014/35/EU - Niederspannungsrichtlinie; 2014/30/EU - elektromagnetische Verträglichkeit |
| Umgebungstemperatur Bei Lagerung | -40…85 °C |
| Umgebungstemperatur Bei Betrieb | 0…60 °C |
| Relative Luftfeuchtigkeit | 5…95 % bei 55 °C Betauung nicht zulässig |
| Beschichtung | TC |
| Betriebshöhe | 0 - 2.000 m; 2.000 - 5.000 m mit Leistungsminderungsfaktor |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 13,500 cm |
| VPE 1 Breite | 15,400 cm |
| VPE 1 Länge | 16,400 cm |
| Verpackungsgewicht (Lbs) | 481,000 g |
| VPE 2 Art | S04 |
| VPE 2 Menge | 12 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 40,000 cm |
| VPE 2 Länge | 60,000 cm |
| VPE 2 Gewicht | 6,438 kg |
| VPE 3 Art | P06 |
| VPE 3 Menge | 48 |
| VPE 3 Höhe | 75,000 cm |
| VPE 3 Breite | 60,000 cm |
| VPE 3 Länge | 80,000 cm |
| VPE 3 Gewicht | 35,804 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
Dokumente und Downloads
Die Dokumente werden vom Hersteller veröffentlicht und in einem neuen Tab geöffnet.
