X80-Netzteil, 24-48 V DC, 31,2 W, isoliert
Schneider BMXCPS3020, X80-Netzteil, 24-48 V DC, 31,2 W, isoliert. Kategorie: Modicon X80 I/Os. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:BMXCPS3020
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:984.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Modicon X80
- Produkt- Oder Komponententyp
- Stromversorgungsmodul
- Rückwandplatine-Kompatibilität
- Nicht kompatibel mit BMEXBP..02
- Primärspannung
- 24 - 48 V isoliert
Produktbeschreibung

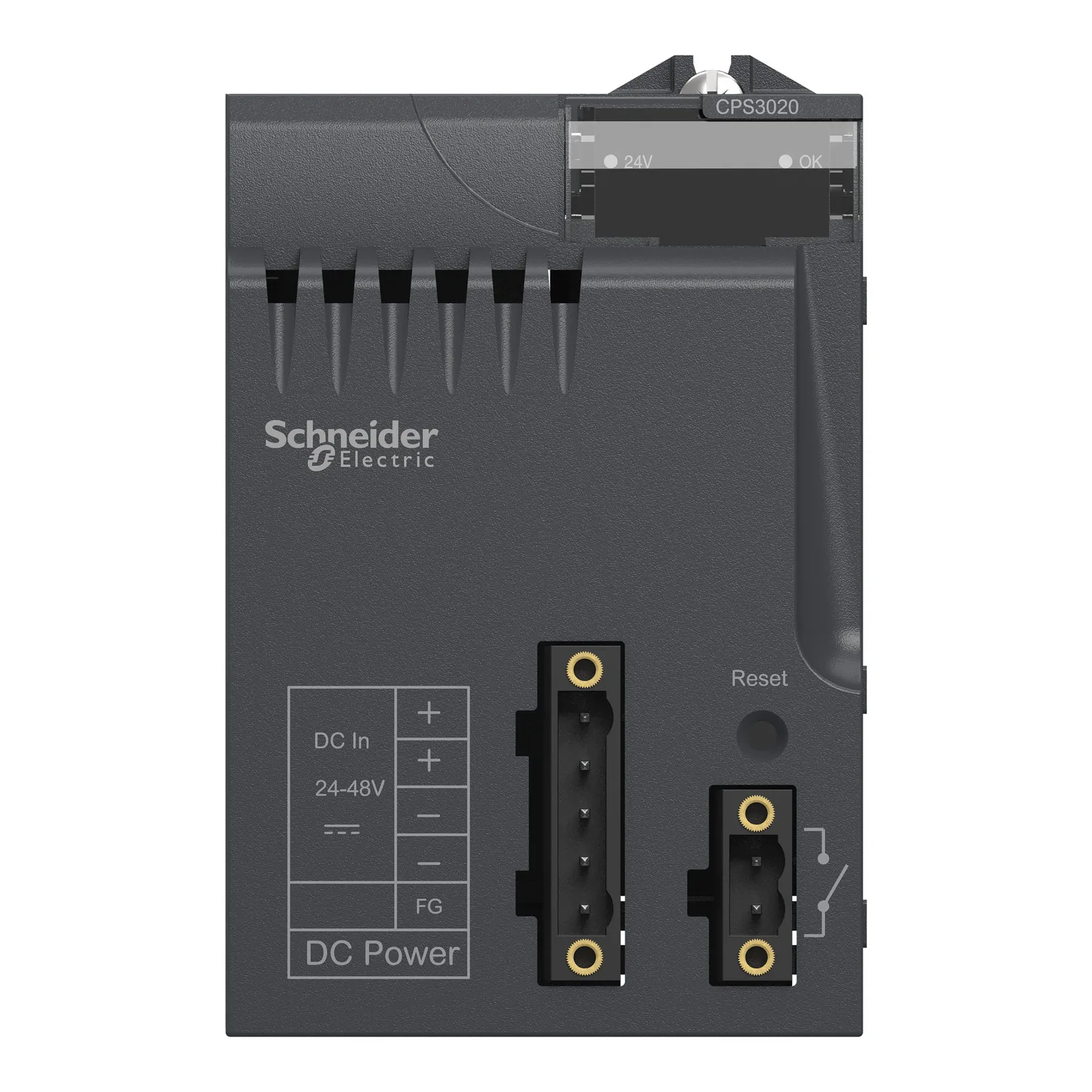

Dieses Netzteil ist Teil der Modicon X80-Reihe, einem Angebot an gemeinsamen Ein- und Ausgängen für Modicon M340 und Modicon M580. Es stellt die Stromversorgung für jedes Modicon X80 E/A-Rack und die installierten Module bereit. Er wird mit 24 bis 48 V DC isoliert geliefert. Es ist mit einem 2-poligen Stecker für das Alarmrelais, einem 5-poligen Stecker für die Netzversorgung und einem Schutzleiter für den elektrischen Anschluss ausgestattet. Es ist ein IP20-zertifiziertes Produkt. Das Produkt muss in den Modulträger eingebaut und mit 2 Schrauben befestigt werden. Dieses Produkt ist von CE, RCM, Merchant Navy, CSA, EAC und UL zertifiziert. Es erfüllt die Normen EN 61131-2, EN 61000-6-4, EN 61000-6-2 und EN 61010-2-201. Dieses Netzteil ist mit allen X80-Modulträgern kompatibel. Modicon X80-Module bieten eine einheitliche Umgebung für den Einsatz von E/A-Modulen in Automatisierungsarchitekturen, indem sie die Kosten für Ersatzteilhaltung, Wartung und Schulung reduzieren.
Hauptmerkmale
- Interne Sicherung für den Primärkreislauf nicht zugänglich
- Überlast- und Überspannungsschutz für den Sekundärkreis
- Kurzschlussschutz für den Sekundärkreis
- Betriebstemperaturbereich von 0°C bis 60°C
- Robustheit und Zuverlässigkeit
Technische Daten
Hauptmerkmale6
| Baureihe | Modicon X80 |
|---|---|
| Produkt- Oder Komponententyp | Stromversorgungsmodul |
| Rückwandplatine-Kompatibilität | Nicht kompatibel mit BMEXBP..02 |
| Primärspannung | 24 - 48 V isoliert |
| Art Des Versorgungsstromkreises | DC |
| Sekundärleistung | 15 W 3,3 V DC E/A-ModulLogik Stromversorgung; 31,2 W 24 V DC E/A-Modul Stromversorgung und Prozessor |
Zusatzmerkmale15
| Primärspannungsgrenze | 18 - 62,4 V |
|---|---|
| Eingangsstrom | 0,83 A 48 V; 1,65 A 24 V |
| Einschaltstrom | 30 A 24 V; 60 A 48 V |
| I²t Bei Aktivierung | 1 A².s 24 V; 3 A².s 48 V |
| Bei Aktivierung | 0,2 A.s 24 V; 0,3 A.s 48 V |
| MTBF Zuverlässigkeit | 4600000 H |
| Schutzart | Interner Sich nicht zugänglich für Primärkreis; Überlastschutz für Sekundäranschluss, Stromversorgung 24 V Sensor; Überspannungsschutz für Sekundäranschluss, Stromversorgung 24 V Sensor; Kurzschlussschutz für Sekundäranschluss, Stromversorgung 24 V Sensor |
| Strom Bei Sekundärspannung | 1,3 A 24 V DC E/A-Modul Stromversorgung und Prozessor; 4,5 A 3,3 V DC E/A-ModulLogik Stromversorgung |
| Max. Verlustleistung In W | 8,5 W |
| LED-Statusanzeige | 1 LED (grün) Gestellspannung OK |
| Steuerungstyp | RESET-Taste für Kaltstart |
| Elektrische Verbindung | 1 Stecker 2 Pin(s)Alarmrelais; 1 Stecker 5 Pin(s)Versorgungsleitung, Schutzerde |
| Maximaler Kabelabstand Zwischen Geräten | 10 m Netzgerätkabel Kupfer 1,5 mm²; 15 m Netzgerätkabel Kupfer 2,5 mm² |
| Isolationswiderstand | >= 10 MOhm primär/Erde; >= 10 MOhm primär/sekundär |
| Produktgewicht | 0,34 kg |
Montage11
| Störfestigkeit Gegen Unterbrechungen | 1 ms |
|---|---|
| Durchschlagfestigkeit | 1500 V primär/Erde; 1500 V primär/sekundär |
| Vibrationsfestigkeit | 3 Gn |
| Stoßfestigkeit | 30 gn |
| Schutzart (IP) | IP20 |
| Richtlinien | 2014/35/EU - Niederspannungsrichtlinie; 2014/30/EU - elektromagnetische Verträglichkeit |
| Umgebungstemperatur Bei Lagerung | -40…85 °C |
| Umgebungstemperatur Bei Betrieb | 0…60 °C |
| Relative Luftfeuchtigkeit | 5…95 % bei 55 °C Betauung nicht zulässig |
| Beschichtung | TC |
| Betriebshöhe | 0 - 2.000 m; 2.000 - 5.000 m mit Leistungsminderungsfaktor |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 13,200 cm |
| VPE 1 Breite | 15,500 cm |
| VPE 1 Länge | 15,500 cm |
| Verpackungsgewicht (Lbs) | 519,000 g |
| VPE 2 Art | S04 |
| VPE 2 Menge | 12 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 40,000 cm |
| VPE 2 Länge | 60,000 cm |
| VPE 2 Gewicht | 7,378 kg |
| VPE 3 Art | P06 |
| VPE 3 Menge | 48 |
| VPE 3 Höhe | 75,000 cm |
| VPE 3 Breite | 60,000 cm |
| VPE 3 Länge | 80,000 cm |
| VPE 3 Gewicht | 38,000 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
