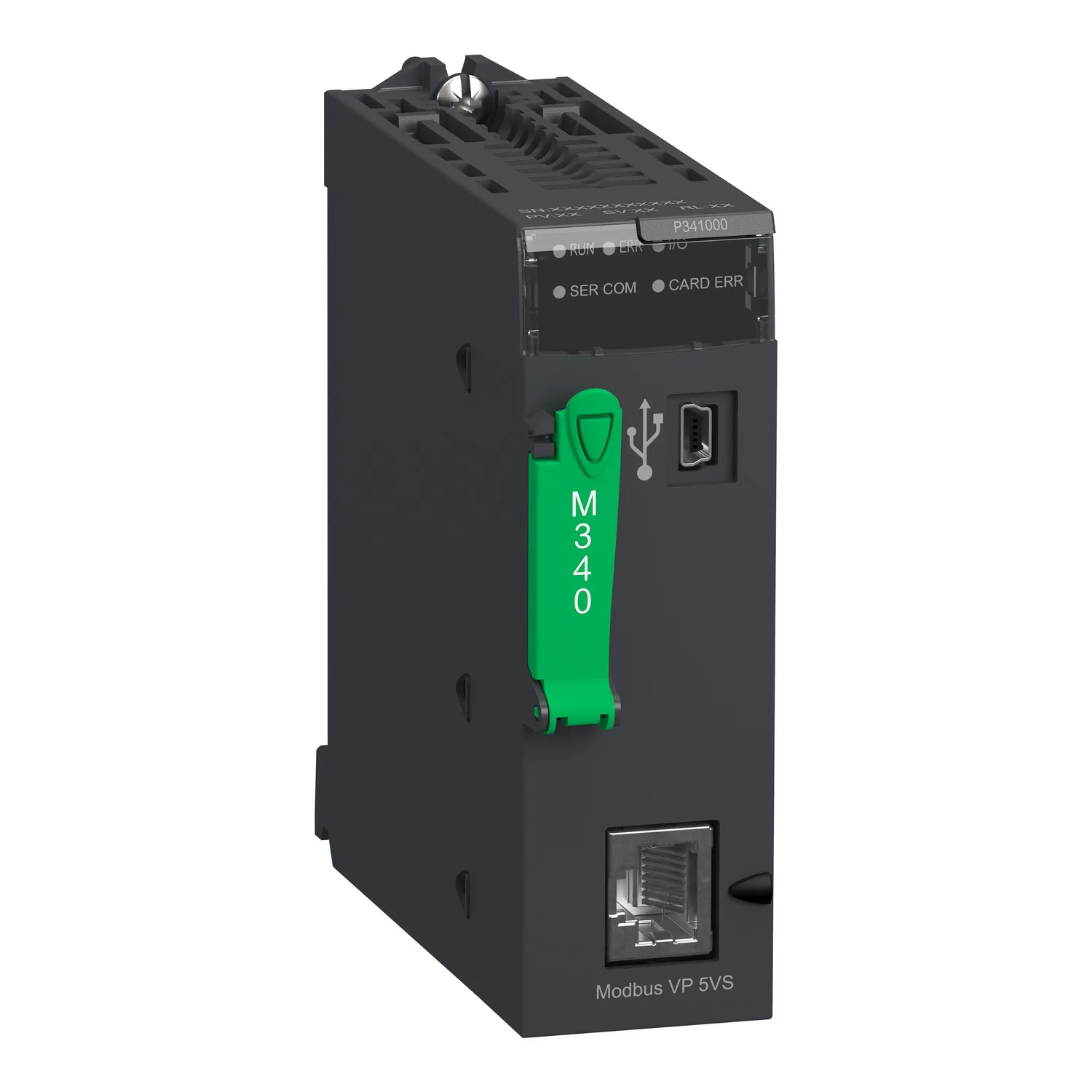

Modicon M340 CPU-Modul, max. 512 digitale + 128 analoge E/A, Modbus
Schneider BMXP341000, Modicon M340 CPU-Modul, max. 512 digitale + 128 analoge E/A, Modbus. Kategorie: Modicon M340. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:BMXP341000
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:956.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Modicon M340 Automatisierungsplattform
- Produkt- Oder Komponententyp
- Prozessormodul
- Konzept
- Modbus
- Anzahl Von Racks
- 2
Produktbeschreibung
Dieses Prozessormodul ist Teil der Modicon M340-Reihe, einem Angebot an speicherprogrammierbaren Steuerungen (SPS). Es bietet eine maximale Konfiguration von 2 Modulträgern, 20 anwendungsspezifische Kanäle und 11 Steckplätze. Es handelt sich um ein Modul mit einer Stromaufnahme von 72mA bei 24V DC, arbeitet mit interner Spannungsversorgung. Die Schnittstellen der Kommunikationsprozessormodule sind 2 Ethernet-Module und 2 AS-Interface-Module. Es wird mit einer Speicherkarte für die Sicherung von Programmen, Konstanten, Symbolen und Daten geliefert. Es ist ein Produkt mit Schutzart IP20. Das Modul verfügt über 512 diskrete E/A-Prozessorkapazitäten in der Multi-Rack-Konfiguration und 128 analoge E/A-Prozessorkapazitäten in der Multi-Rack- und 66 Single-Rack-Konfiguration. Es unterstützt 128kb Daten-, 2048kb und 1792kb Programm-RAM-Speicherkapazität. Es eignet sich für Anwendungen in der Prozessindustrie, erneuerbare Energien, Wasser, Zement, Fertigung, Infrastruktur und Maschinen. Dieses Produkt ist von CE zertifiziert. Es erfüllt die Normen EN 61131-2, EN 61000-6-4, EN 61000-6-2 und EN 61010-2-201. Die kompakte Modicon M340 bietet Flexibilität und integrierte Funktionen in einem kleinen Gehäuse. Im Kern des Prozesses bietet es Ihnen Plug-and-Work-Lösungen sowohl mit Geräten von Schneider Electric als auch von Drittanbietern.
Hauptmerkmale
- Modicon M340 dient als All-in-One-SPS.
- Geringere Gesamtbetriebskosten.
- Verkürzte Inbetriebnahmezeit.
- Erhöhte Zuverlässigkeit und Wartungsfreundlichkeit des Netzes.
Technische Daten
Hauptmerkmale8
| Baureihe | Modicon M340 Automatisierungsplattform |
|---|---|
| Produkt- Oder Komponententyp | Prozessormodul |
| Konzept | Modbus |
| Anzahl Von Racks | 2 |
| Local I/O Processor Capacity (discrete) | 512 E/A |
| Analog E/A-Prozessor-Kapazität | 128 E/A |
| Anzahl Anwendungsspez. Kanäle | 20 |
| Überwachung | Diagnosezähler Modbus; Ereigniszähler Modbus |
Zusatzmerkmale22
| Steuerkanäle | Programmierbare Regelkreise |
|---|---|
| Integrierte Schnittstellen | Nicht isolierte serielle Verbindung RJ45 Zeichenmodus, Übertragungsmodus: asynchron im Basisband, RS232C, Übertragungsmodus: 2 verdrillte, abgeschirmte Kabelpaare bei 0,3 - 19,2 kbit/s Vollduplex; Nicht isolierte serielle Verbindung RJ45 Zeichenmodus, Übertragungsmodus: asynchron im Basisband, RS485, Übertragungsmodus: 1 verdrilltes, abgeschirmtes Kabelpaar bei 0,3 - 19,2 kbit/s Halbduplex; Nicht |
| Kapazität Des Kommunikationsbaustein-Prozessors | 2 Ethernet-Kommunikationsmodul; 2 AS-Interface-Modul |
| Geräteanzahl Pro Segment | 0…32 (Zeichenmodus); 0…32 (Modbus) |
| Anzahl Der Geräte | 2 Punkt zu Punkt Zeichenmodus; 2 Punkt zu Punkt Modbus |
| Bus-Länge | 0…10 m serielle Ltg nicht isoliert Zeichenmodus Segment; 0…10 m serielle Ltg nicht isoliert Modbus Segment; 0…1000 m serielle Leitung isoliert Zeichenmodus Segment; 0…1000 m serielle Leitung isoliert Modbus Segment; 0…15 m Zeichenmodus Punkt zu Punkt; 0…15 m Modbus Punkt zu Punkt |
| Abgriffbrücken-Länge | <15 m serielle Ltg nicht isoliert Zeichenmodus Segment; <15 m serielle Ltg nicht isoliert Modbus Segment; <40 m serielle Leitung isoliert Zeichenmodus Segment; <40 m serielle Leitung isoliert Modbus Segment |
| Anzahl Der Adressen | 0…248 für Zeichenmodus; 0…248 für Modbus |
| Anforderungen | 1 K Datenbytes pro Anfrage Zeichenmodus; 252 Datenbytes pro RTU-Anfrage Modbus; 504 Datenbytes proASCII-Anfrage Modbus |
| Steuerparameter | Ein CRC je Frame (RTU) Modbus; Ein LRC je Frame (ASCII) Zeichenmodus; Ein LRC je Frame (ASCII) Modbus |
| Speicherbeschreibung | Interner Arbeitsspeicher 2.048 kB; Interner Arbeitsspeicher 128 kB Daten; Interner Arbeitsspeicher 1792 kB Progr, Konstanten und Symbole; Eingelegte Speicherkarte (BMXRMS008MP) Sicherung von Programmen, Konstanten, Symbolen und Daten |
| Maximalgröße Der Objektflächen | 16250 %Mi lokalisierte interne Bits; 32464 %MWi interne Wörter lokalisierte interne Daten; 32760 %KWi konstante Wörter lokalisierte interne Daten |
| Standardgröße Der Objektflächen | 128 %KWi konstant Wörter lokalisierte interne Daten; 256 %Mi lokalisierte interne Bits; 512 %MWi intern Wörter lokalisierte interne Daten |
| Anwendungsstruktur | 1 periodische Fast Task; 32 Ereignis-Tasks; 1 zyklisch/periodische Master Task; Keine Hilfs-Task |
| Ausführungszeit Pro Anweisung | 0,18 µs Boolesche; 0,26 µs Wörter mit Doppellänge; 0,38 µs Wörter mit Einzellänge; 1,74 µs Fließkommata |
| Anzahl Der Anweisungen Pro Ms | 4,2 KInst/ms 65% boolesch + 35% fest-arithmetisch; 5,4 KInst/ms 100 % boolesch |
| Systemaufwand | 0,2 ms für Fast Task; 1,05 ms für Master Task |
| Stromaufnahme | 72 mA bei 24 V DC |
| Versorgung | Interne Stromversorgung über Modulträger |
| Beschriftung | CE; UL; CSA; RCM; EAC; UKCA; China RoHS; WEEE; IEC |

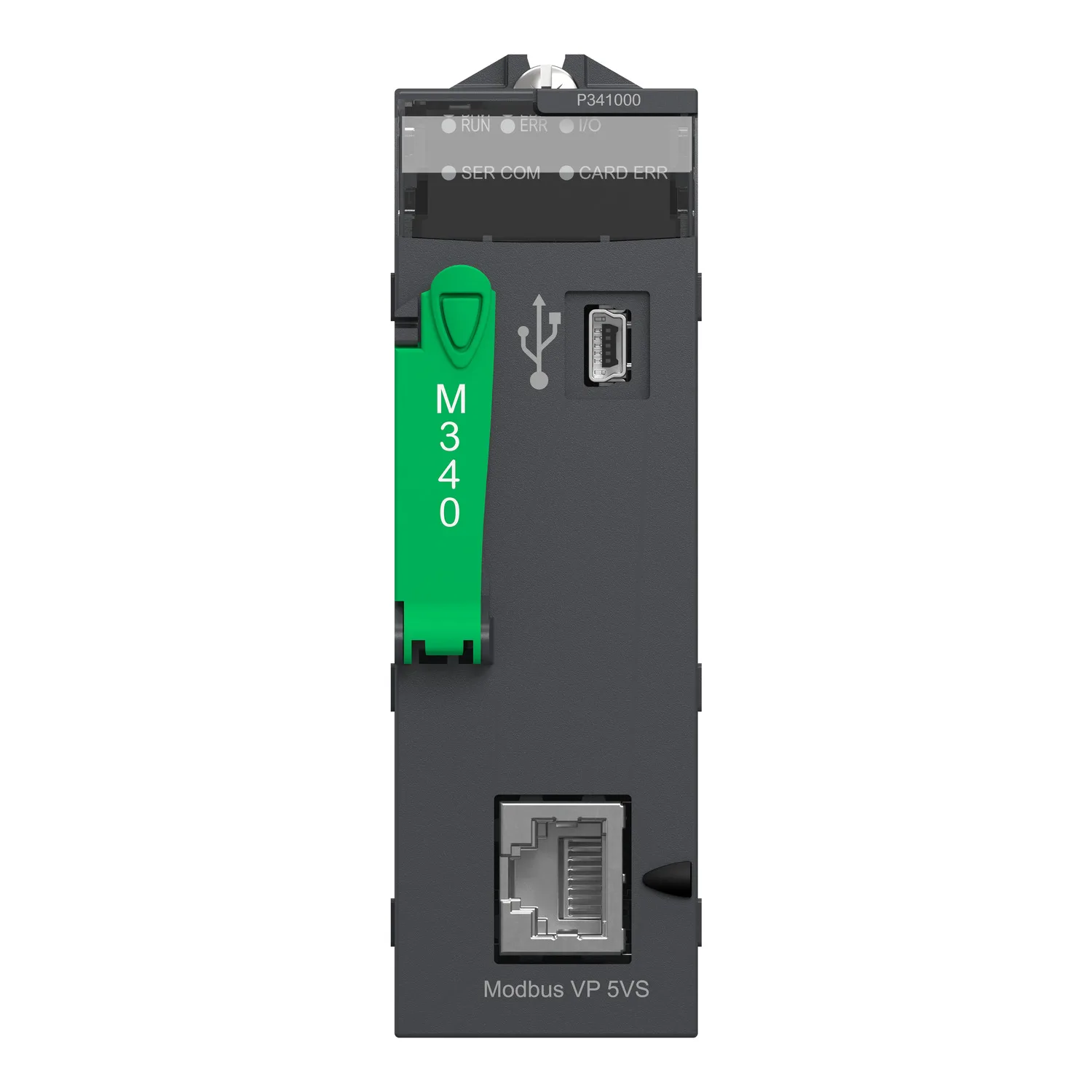

| LED-Statusanzeige | 1 LED (grün) Prozessor in Betrieb (RUN); 1 LED (rot) I/O Modulfehler (I/O); 1 LED (rot) Speicherkartenfehler (CARD ERR); 1 LED (rot) Prozessor- oder Systemfehler (ERR); 1 LED (gelb) Aktivität im Modbus (SER COM) |
| Produktgewicht | 0,2 kg |
Montage7
| Umgebungstemperatur Bei Betrieb | 0…60 °C |
|---|---|
| Relative Luftfeuchtigkeit | 5…95 % Betauung nicht zulässig |
| Schutzart (IP) | IP20 |
| Beschichtung | TC |
| Richtlinien | 2014/35/EU - Niederspannungsrichtlinie; 2014/30/EU - elektromagnetische Verträglichkeit; 2012/19/EU - WEEE directive |
| Produktzertifizierungen | CE; UL; CSA; RCM; EAC; UKCA; Handelsmarine; CCSAus HazLoc Class I Division 2 Group A; CCSAus HazLoc Class I Division 2 Group B; CCSAus HazLoc Class I Division 2 Group C; CCSAus HazLoc Class I Division 2 Group D |
| Normen | IEC 61131-2; IEC 61010-2-201; UL 61010-2-201; CSA C22.2 Nr. 61010-2-201; IACS E10; EN/IEC 61000-6-5, Schnittstelle Typ 1 und Typ 2; EN/IEC 61850-3, Standort G |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 5,500 cm |
| VPE 1 Breite | 11,000 cm |
| VPE 1 Länge | 12,000 cm |
| Verpackungsgewicht (Lbs) | 237,000 g |
| VPE 2 Art | S02 |
| VPE 2 Menge | 15 |
| VPE 2 Höhe | 15,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 3,900 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
