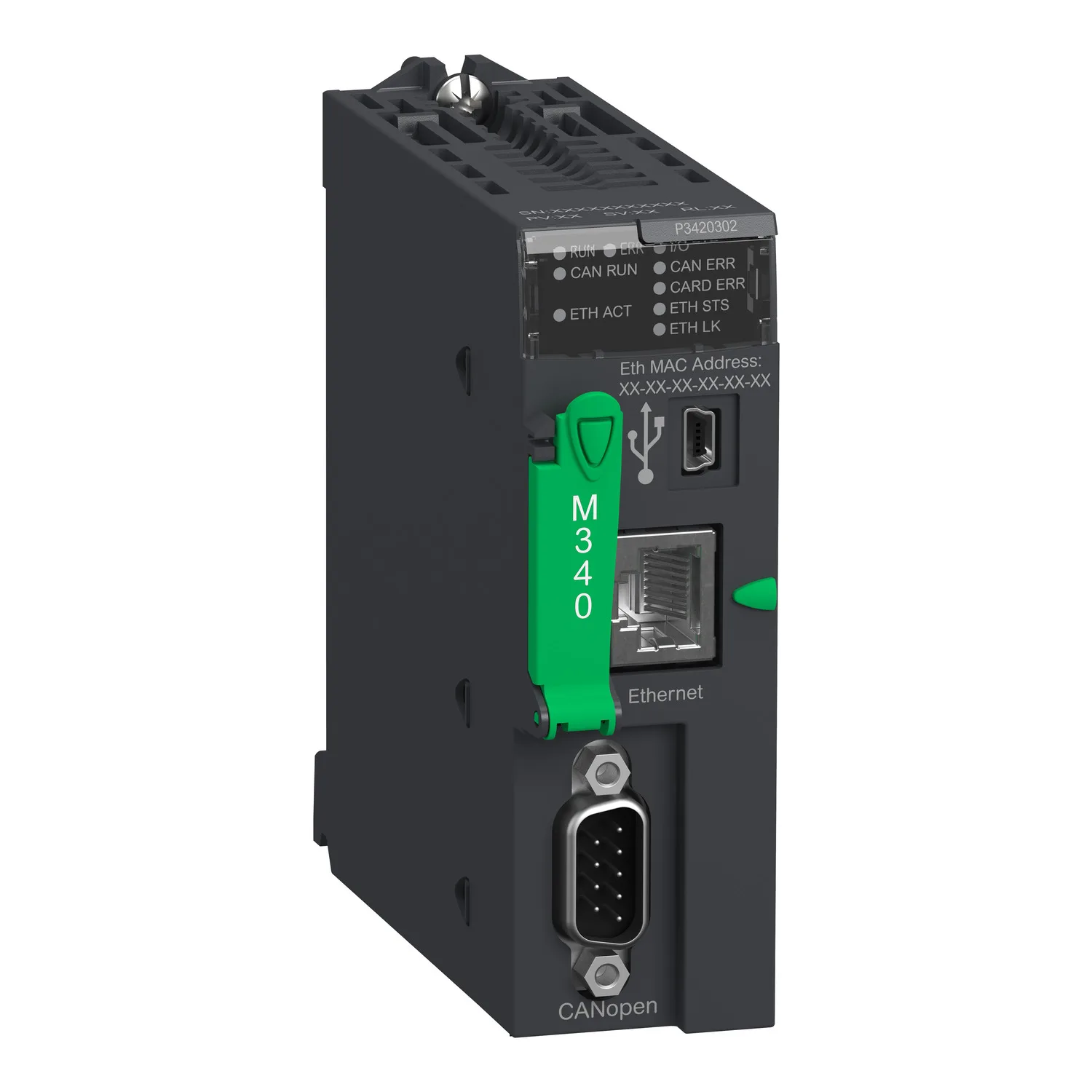

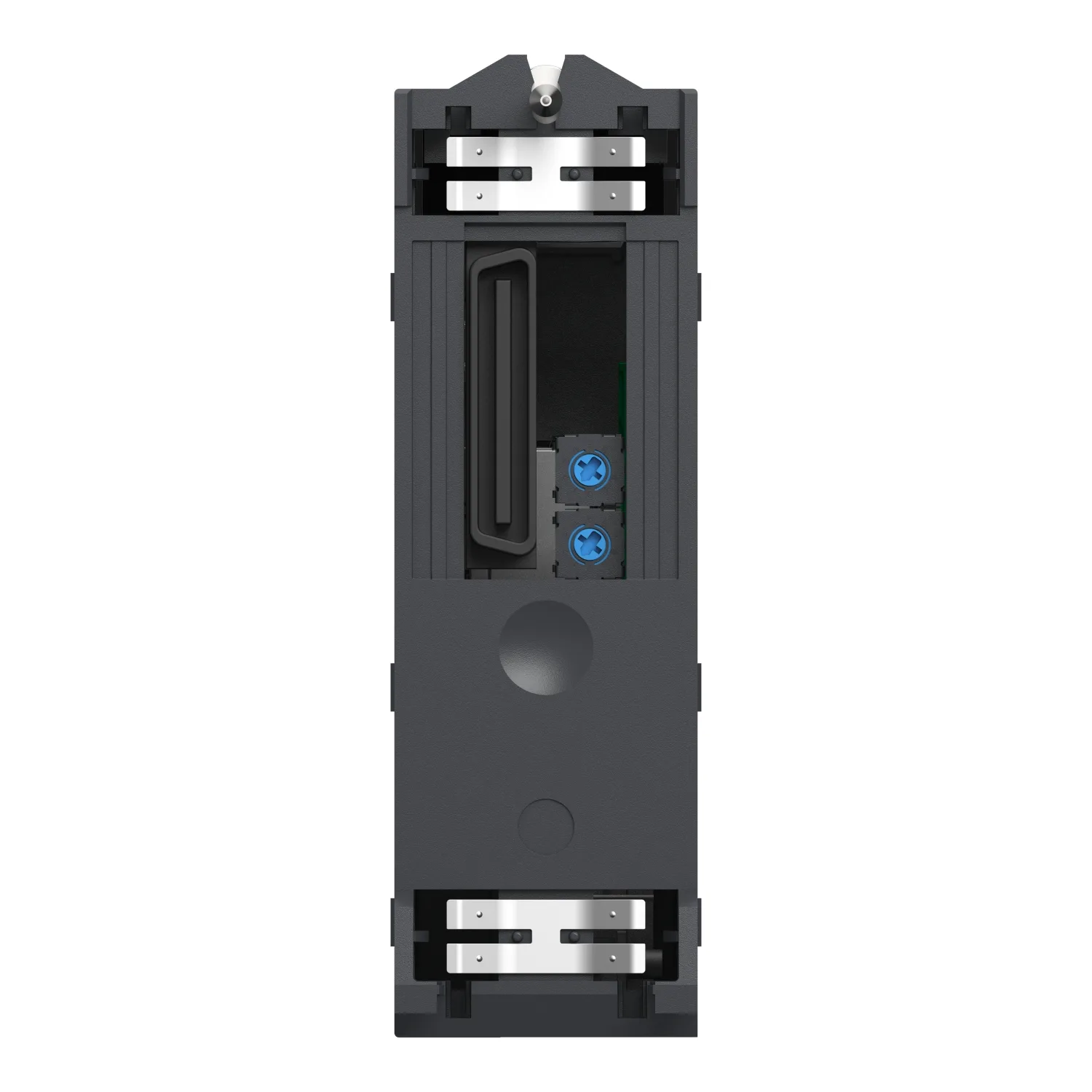

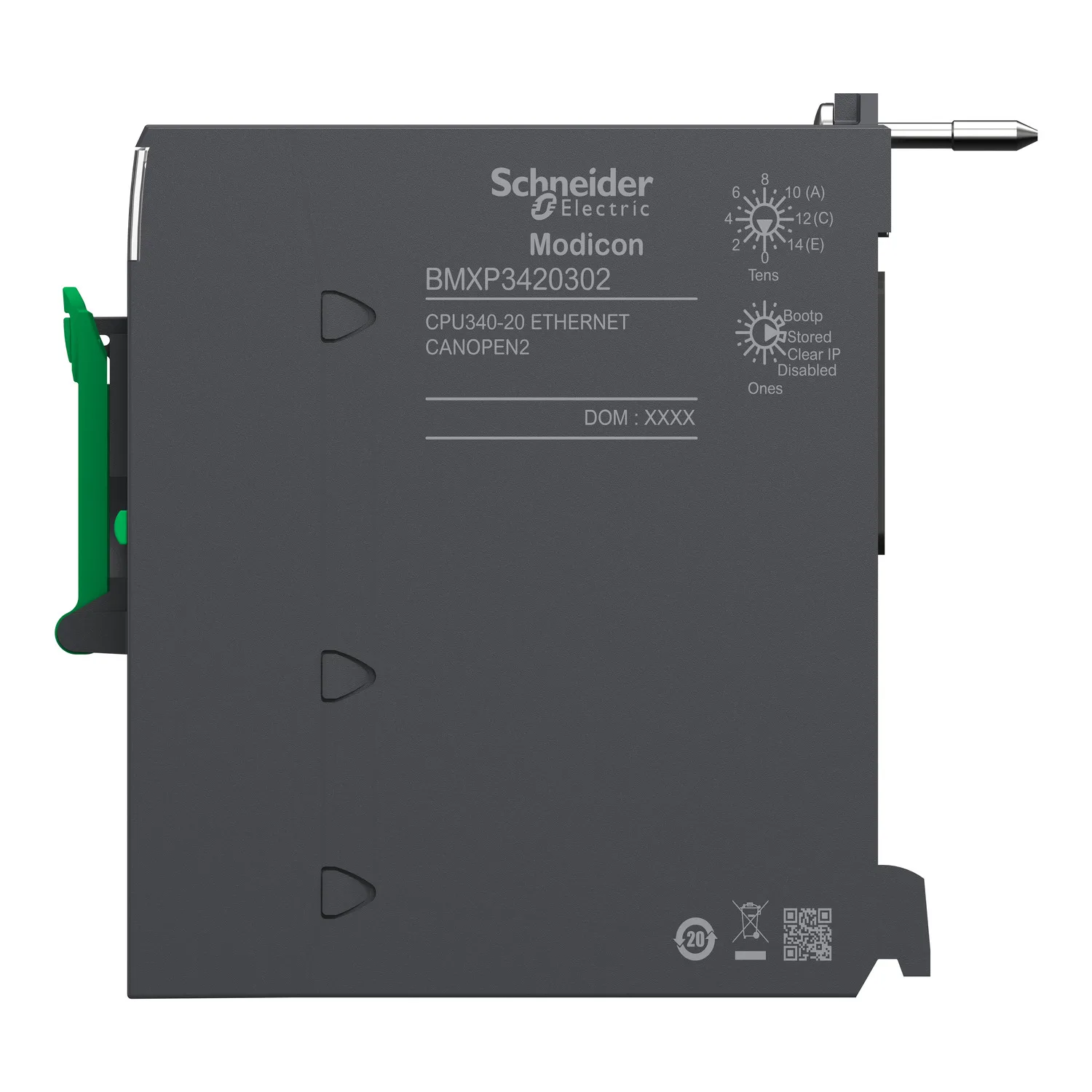

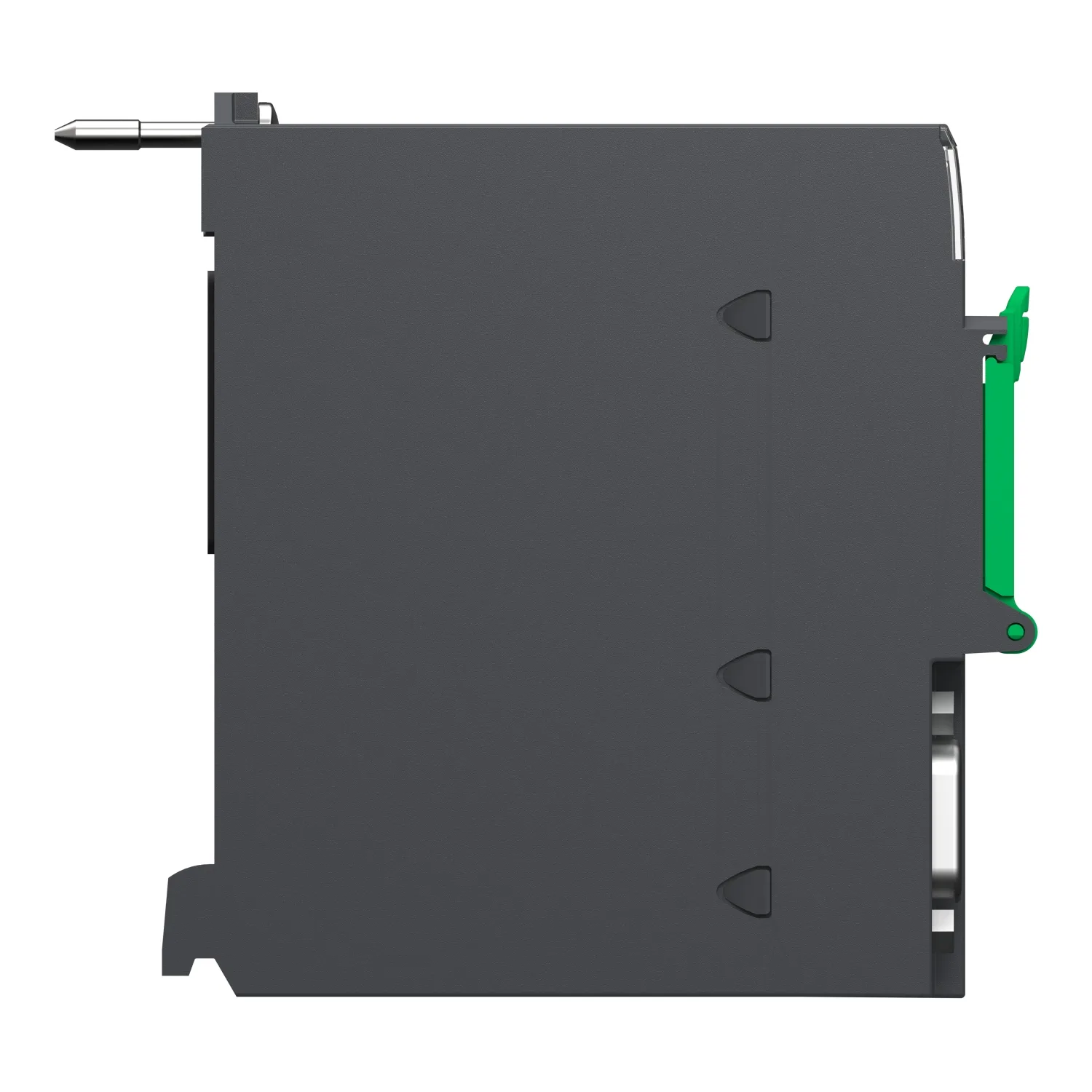

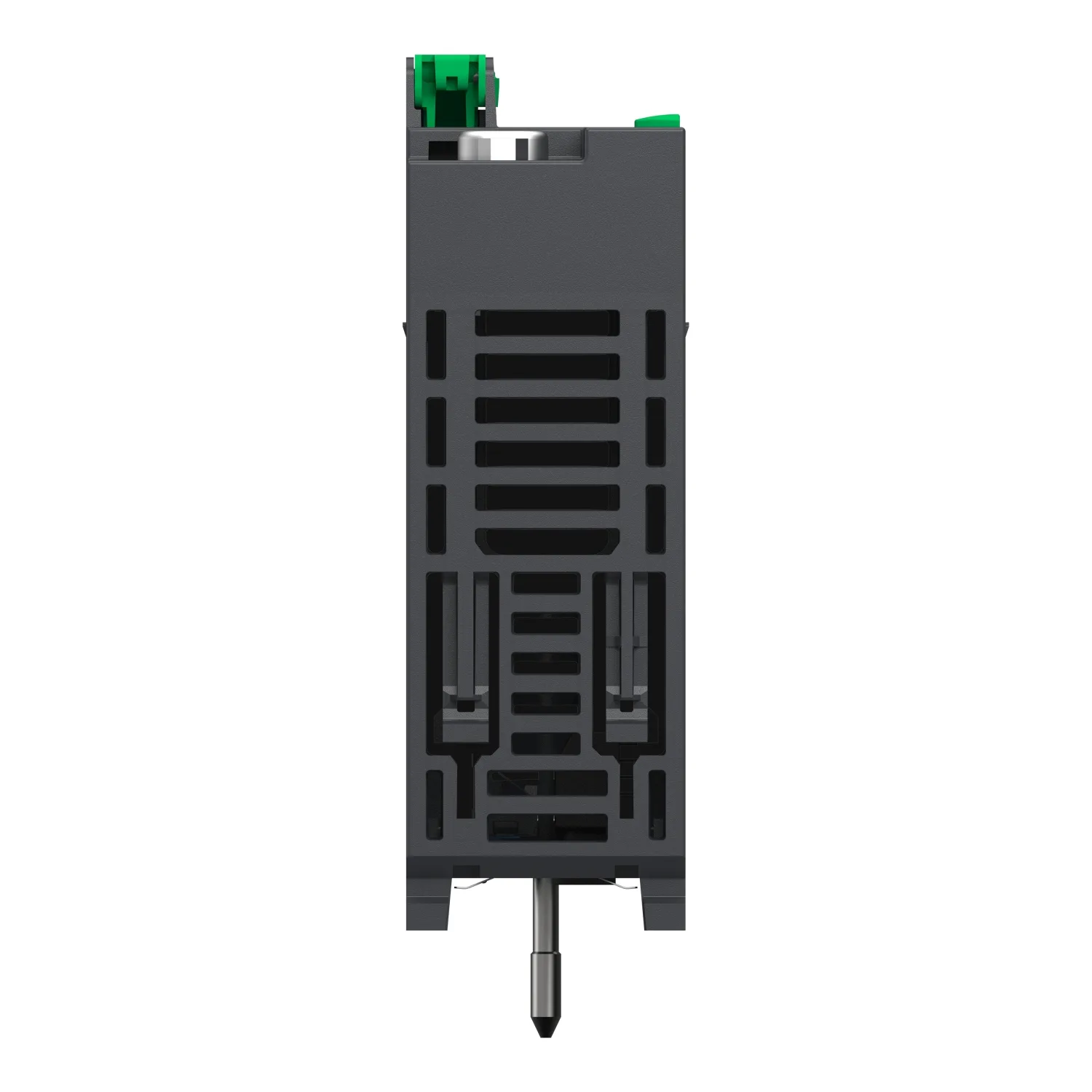

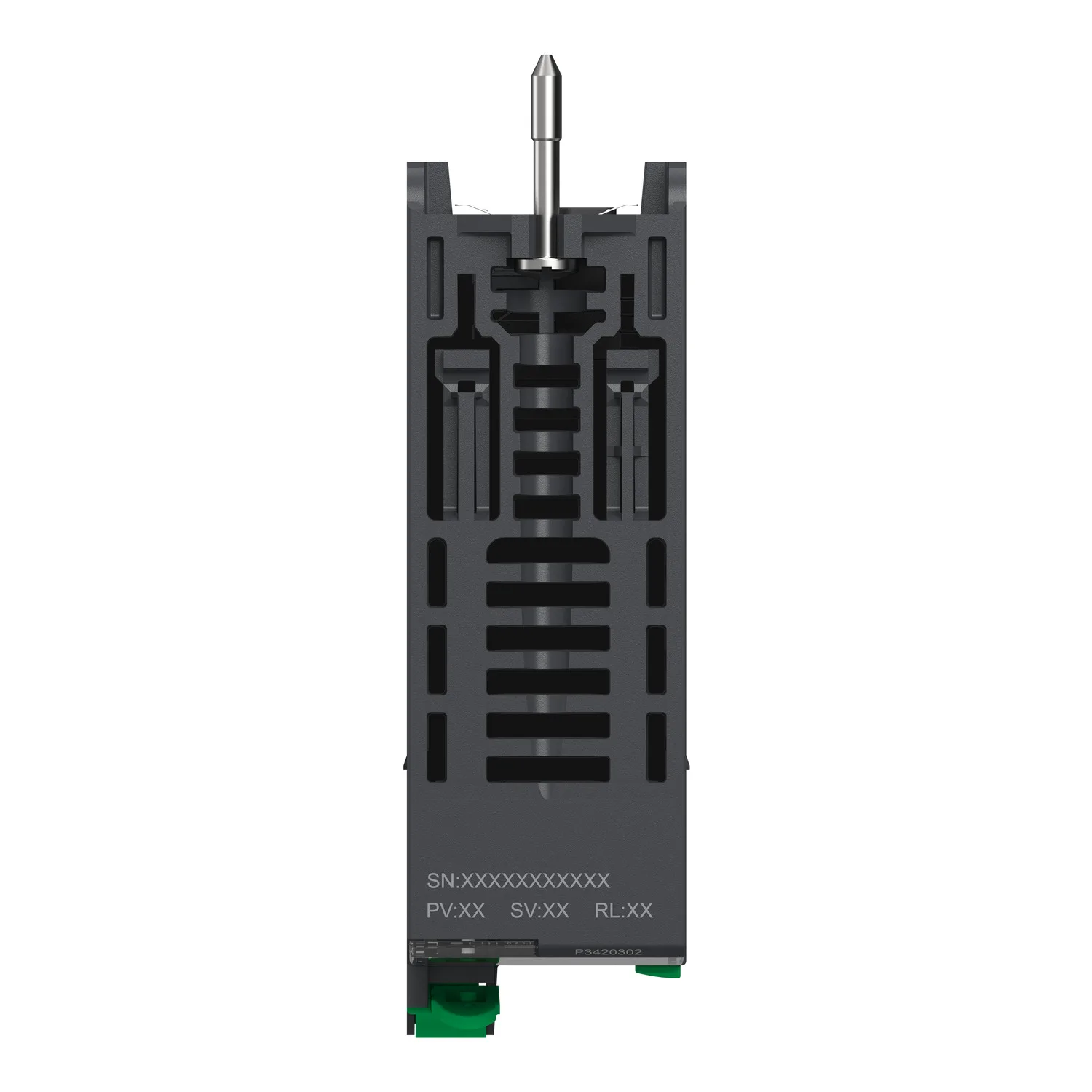

Modicon M340 CPU-Modul, max. 1024 digitale + 256 analoge E/A, CANopen, Ethernet TCP/IP
Schneider BMXP3420302, Modicon M340 CPU-Modul, max. 1024 digitale + 256 analoge E/A, CANopen, Ethernet TCP/IP. Kategorie: Modicon M340. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:BMXP3420302
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:2,190.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Modicon M340 Automatisierungsplattform
- Produkt- Oder Komponententyp
- Prozessormodul
- Konzept
- CANopen; Transparent Ready
- Anzahl Von Racks
- 4
Produktbeschreibung
Dieses Prozessormodul ist Teil der Modicon M340-Reihe, einem Angebot an speicherprogrammierbaren Steuerungen (SPS). Es bietet eine maximale Konfiguration von 4 Modulträgern, 36 anwendungsspezifische Kanäle, 63 CANopen-Slaves und 11 Steckplätze. Es ist ein Prozessormodul mit einer Stromaufnahme von 135mA bei 24V DC, arbeitet mit interner Stromversorgung. Die Schnittstellen des Kommunikationsprozessormoduls sind 2 Ethernet-Module und 4 AS-Interface-Module. Es wird mit einer Speicherkarte für die Sicherung von Programmen, Konstanten, Symbolen und Daten geliefert. Es ist ein Produkt mit Schutzart IP20. Das Modul hat eine diskrete E/A-Prozessorkapazität von 1024 Multi-Rack-, 704 Single-Rack-Konfigurationen und eine analoge E/A-Prozessorkapazität von 256 Multi-Rack-, 66 Single-Rack-Konfigurationen. Es unterstützt eine Übertragungsrate von bis zu 800kbps 0m bis 40m, 0m bis 6m. Es eignet sich für Anwendungen in der Prozessindustrie, erneuerbare Energien, Wasser, Zement, Fertigung, Infrastruktur und Maschinen. Dieses Produkt ist von CE zertifiziert. Es erfüllt die Normen EN 61131-2, EN 61000-6-4, EN 61000-6-2 und EN 61010-2-201. Er wird mit einer Speicherkarte (BMXRMS008MP) zur Sicherung von Programmen, Konstanten, Symbolen und Daten geliefert, internes RAM 4096kB, internes RAM 256kB Daten, internes RAM 3584kB Programmkonstanten und Symbole. Die kompakte Modicon M340 bietet Flexibilität und integrierte Funktionen in einem kleinen Gehäuse. Im Kern des Prozesses bietet es Ihnen Plug-and-Work-Lösungen sowohl mit Geräten von Schneider Electric als auch von Drittanbietern.
Hauptmerkmale
- Modicon M340 dient als All-in-One-SPS.
- Geringere Gesamtbetriebskosten.
- Verkürzte Inbetriebnahmezeit.
- Erhöhte Zuverlässigkeit und Wartungsfreundlichkeit des Netzes.
Technische Daten
Hauptmerkmale7
| Baureihe | Modicon M340 Automatisierungsplattform |
|---|---|
| Produkt- Oder Komponententyp | Prozessormodul |
| Konzept | CANopen; Transparent Ready |
| Anzahl Von Racks | 4 |
| Local I/O Processor Capacity (discrete) | 1.024 E/A |
| Analog E/A-Prozessor-Kapazität | 256 E/A |
| Anzahl Anwendungsspez. Kanäle | 36 |
Zusatzmerkmale22
| Steuerkanäle | Programmierbare Regelkreise |
|---|---|
| Bewegungsregelung | Freie Achse CANopen |
| Integrierte Schnittstellen | USB-Anschluss bei 12 Mbit/s; CANopen Masterbus SUB-D 9, Übertragungsmodus: 2 verdrillte, abgeschirmte Kabelpaare bei 20 kbit/s - 1 Mbit/s; Ethernet TCP/IP RJ45, Übertragungsmodus: 1 verdrillte Zweidrahtleitung bei 10/100 Mbit/s |
| Kapazität Des Kommunikationsbaustein-Prozessors | 2 Ethernet-Kommunikationsmodul; 4 AS-Interface-Modul |
| Integrierter Kommunikationsdienst | Netzwerkmanagement (NMT) CANopen; Process Data Object (PDO) CANopen; Service Data Object (SDO) CANopen; Spezialfunktionen (SYNC, EMCY, TIME) CANopen; Bandbreitenmanagement, Ethernet TCP/IP; Dateneditor, Ethernet TCP/IP; Modbus/TCP Messaging, Ethernet TCP/IP; Rackviewer, Ethernet TCP/IP; SNMP Netzwerkadministrator, Ethernet TCP/IP |
| Ethernet-Anschluss | 10BASE-T/100BASE-TX |
| Übertragungsgeschwindigkeit | 1 Mbit/s 0…20 m 0…0,6 m; 125 Kbit/s 0…500 m 0…10 m; 20 Kbit/s 0…2500 m 0…300 m; 250 Kbit/s 0…250 m 0…10 m; 50 Kbit/s 0…1000 m 0…120 m; 500 Kbit/s 0…100 m 0…10 m; 800 Kbit/s 0…40 m 0…6 m |
| Bus-Typ | CANopen M20 DS 301 V4.02 Geräte verbunden durch Daisy-Chaining oder Abzweigverbindungen CSMA/CA; CANopen M20 DS 303-2 Geräte verbunden durch Daisy-Chaining oder Abzweigverbindungen CSMA/CA; CANopen M20 DS 405 Geräte verbunden durch Daisy-Chaining oder Abzweigverbindungen CSMA/CA |
| Anzahl Der Slaves | 63 CANopen |
| Geräteanzahl Pro Segment | 0…16 für <205 m (CANopen); 0…32 für <185 m (CANopen); 0…64 für <160 m (CANopen) |
| Speicherbeschreibung | Eingelegte Speicherkarte (BMXRMS008MP) Sicherung von Programmen, Konstanten, Symbolen und Daten; Interner Arbeitsspeicher 4096 kB; Interner Arbeitsspeicher 256 kB Daten; Interner Arbeitsspeicher 3584 kB Progr, Konstanten und Symbole; Eingelegte Speicherkarte (BMXRMS008MP) Aktivierung des Standard-Web-Servers, Klasse B10 |
| Maximalgröße Der Objektflächen | 32634 %Mi lokalisierte interne Bits; 32464 %MWi interne Wörter; 32760 %KWi konstante Wörter |
| Standardgröße Der Objektflächen | 1024 %MWi intern Wörter lokalisierte interne Daten; 256 %KWi konstant Wörter lokalisierte interne Daten; 512 %Mi lokalisierte interne Bits |
| Anwendungsstruktur | 1 zyklisch/periodische Master Task; 1 periodische Fast Task; Keine Hilfs-Task; 64 Ereignis-Tasks |
| Ausführungszeit Pro Anweisung | 0,12 µs Boolesche; 0,17 µs Wörter mit Doppellänge; 0,25 µs Wörter mit Einzellänge; 1,16 µs Fließkommata |
| Anzahl Der Anweisungen Pro Ms | 6,4 KInst/ms 65% boolesch + 35% fest-arithmetisch; 8,1 KInst/ms 100 % boolesch |
| Systemaufwand | 0,13 ms für Fast Task; 0,7 ms für Master Task |
| Stromaufnahme | 135 mA bei 24 V DC |
| Versorgung | Interne Stromversorgung über Modulträger |
| Beschriftung | CE; UL; CSA; RCM; EAC; UKCA; China RoHS; WEEE; IEC |
| LED-Statusanzeige | 1 LED (grün) Aktivität im Ethernet-Netzwerk (ETH ACT); 1 LED (grün) integrierte Maschine/Bus-Installation betriebsbereit (CAN RUN); 1 LED (grün) Prozessor in Betrieb (RUN); 1 LED (grün) Status des Ethernet-Netzwerks (ETH STS); 1 LED (grün) Datenrate (ETH 100); 1 LED (rot) I/O Modulfehler (I/O); 1 LED (rot) Fehler integrierte Maschine/Bus-Installation (CAN ERR); 1 LED (rot) Speicherkartenfehler (CA |
| Produktgewicht | 0,215 kg |
Montage7
| Umgebungstemperatur Bei Betrieb | 0…60 °C |
|---|---|
| Relative Luftfeuchtigkeit | 5…95 % Betauung nicht zulässig |
| Schutzart (IP) | IP20 |
| Beschichtung | TC |
| Richtlinien | 2014/35/EU - Niederspannungsrichtlinie; 2014/30/EU - elektromagnetische Verträglichkeit; 2012/19/EU - WEEE directive |
| Produktzertifizierungen | CE; UL; CSA; RCM; EAC; UKCA; Handelsmarine; CCSAus HazLoc Class I Division 2 Group A; CCSAus HazLoc Class I Division 2 Group B; CCSAus HazLoc Class I Division 2 Group C; CCSAus HazLoc Class I Division 2 Group D |
| Normen | IEC 61131-2; IEC 61010-2-201; UL 61010-2-201; CSA C22.2 Nr. 61010-2-201; IACS E10; EN/IEC 61000-6-5, Schnittstelle Typ 1 und Typ 2; EN/IEC 61850-3, Standort G |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 5,500 cm |
| VPE 1 Breite | 11,000 cm |
| VPE 1 Länge | 11,700 cm |
| Verpackungsgewicht (Lbs) | 249,000 g |
| VPE 2 Art | S02 |
| VPE 2 Menge | 15 |
| VPE 2 Höhe | 15,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 4,109 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
