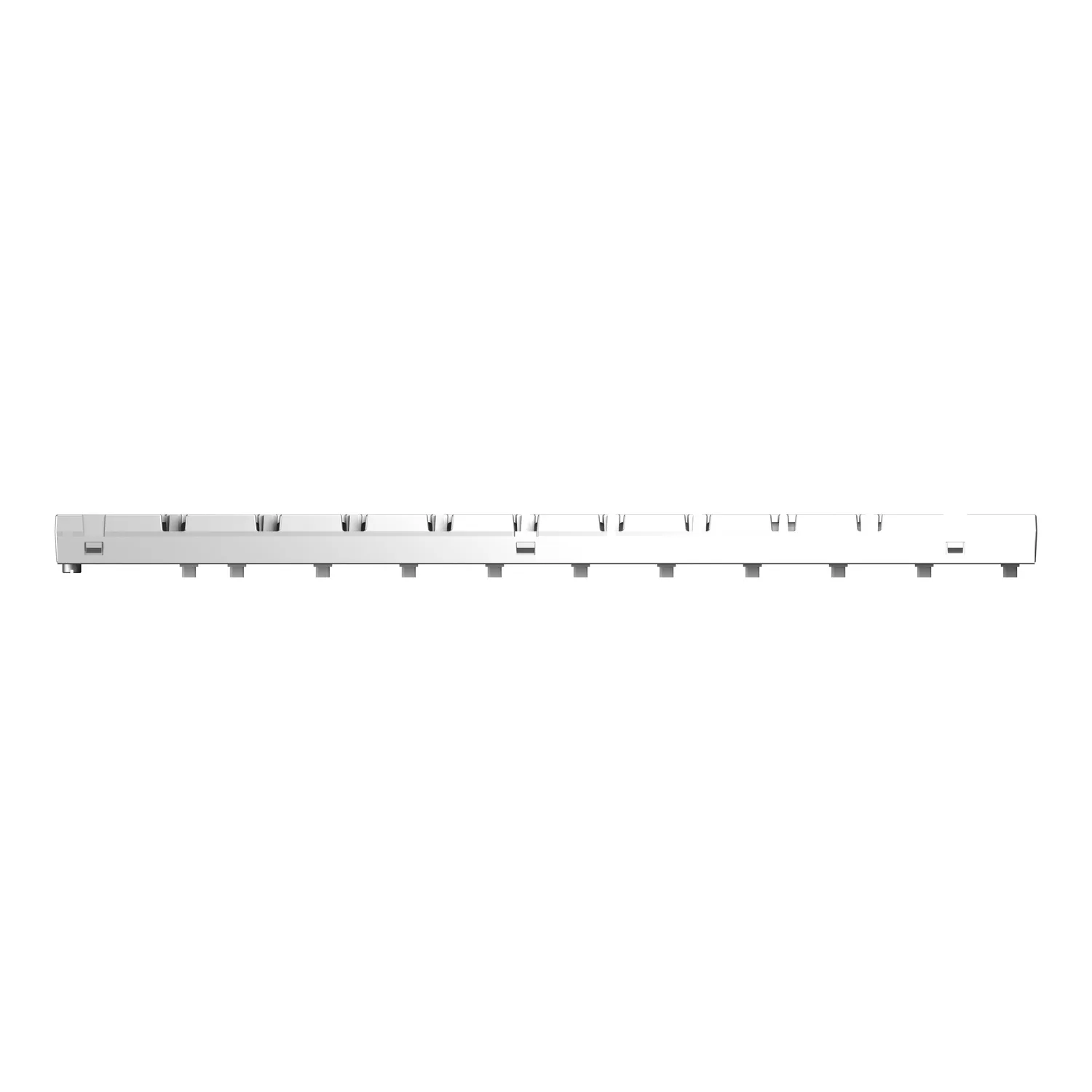

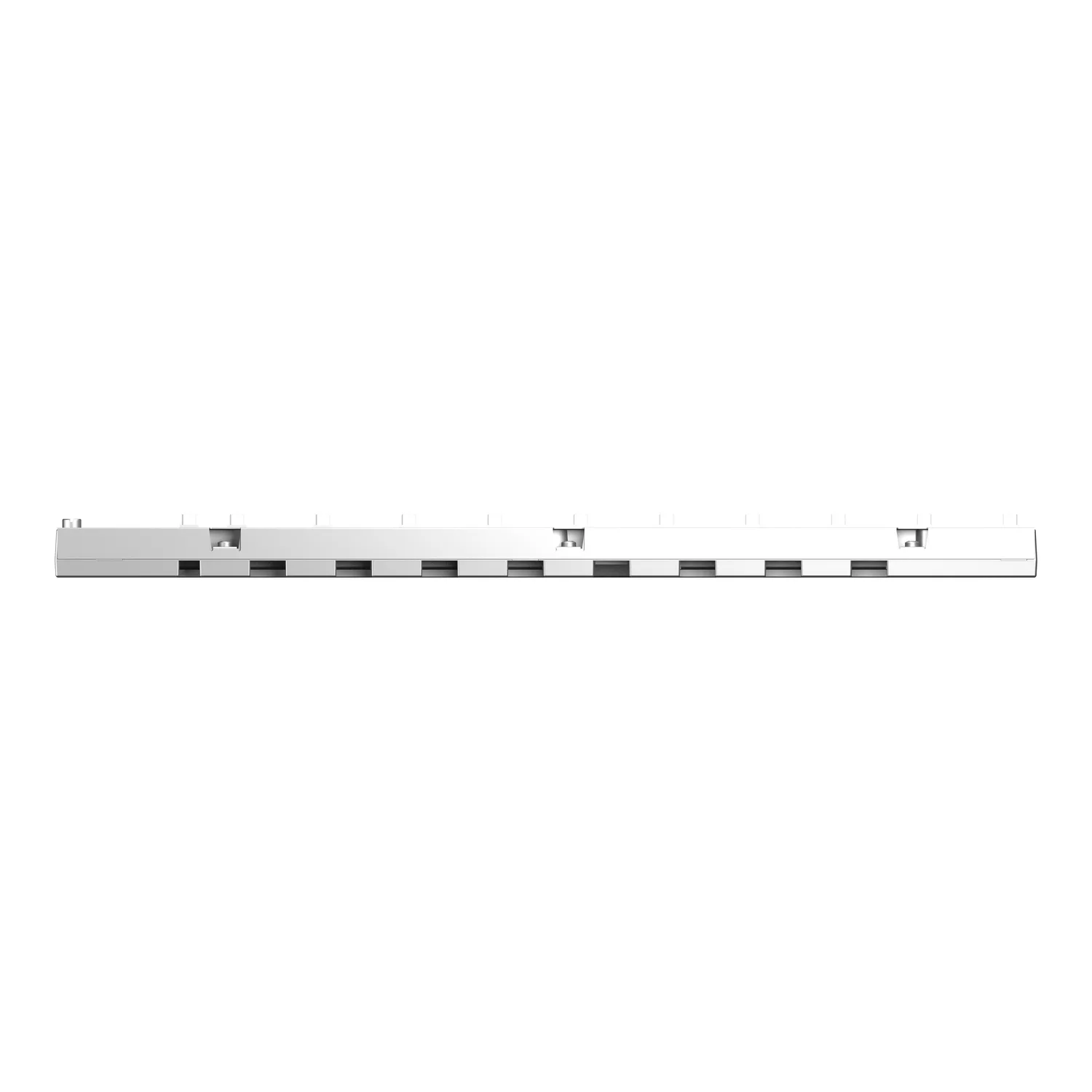

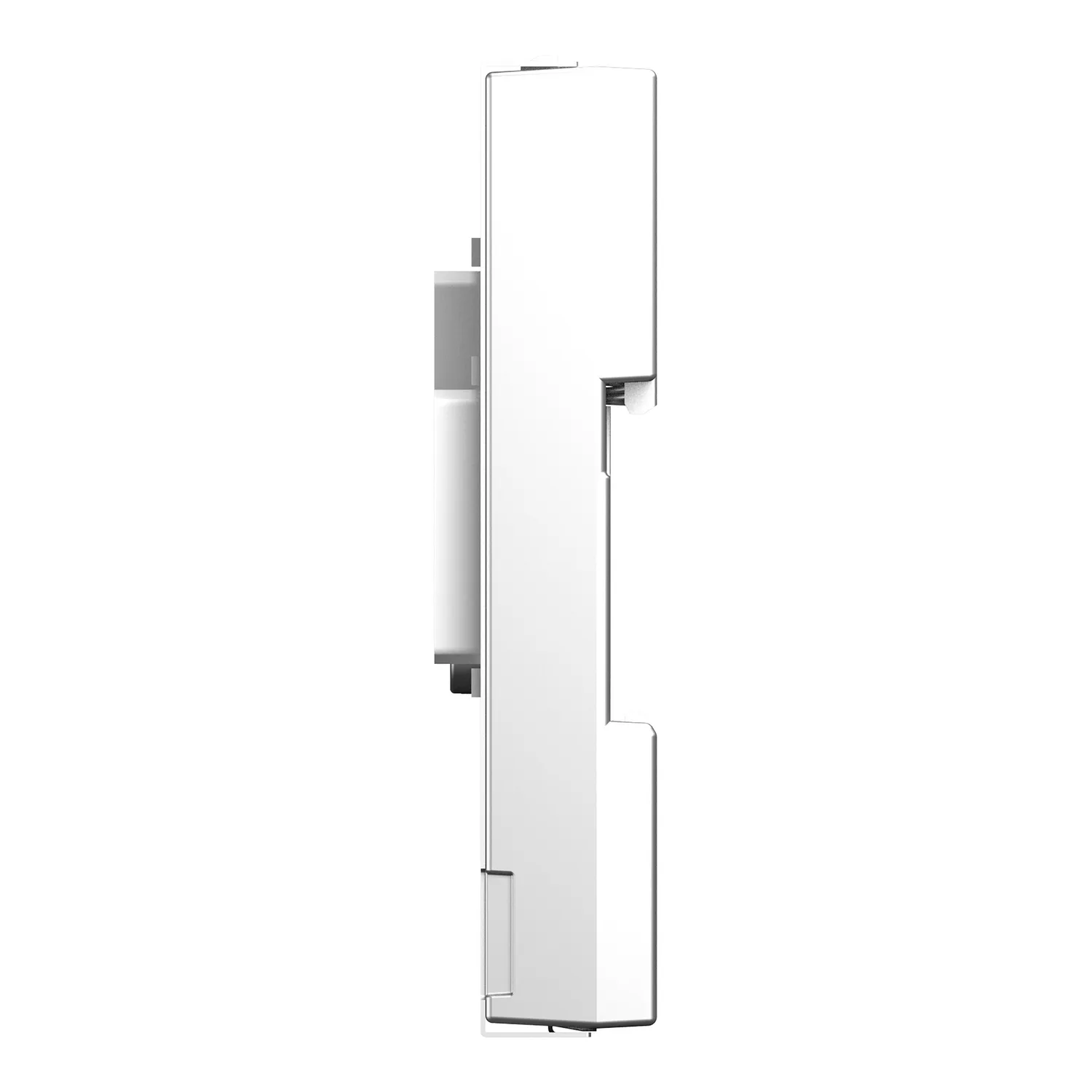

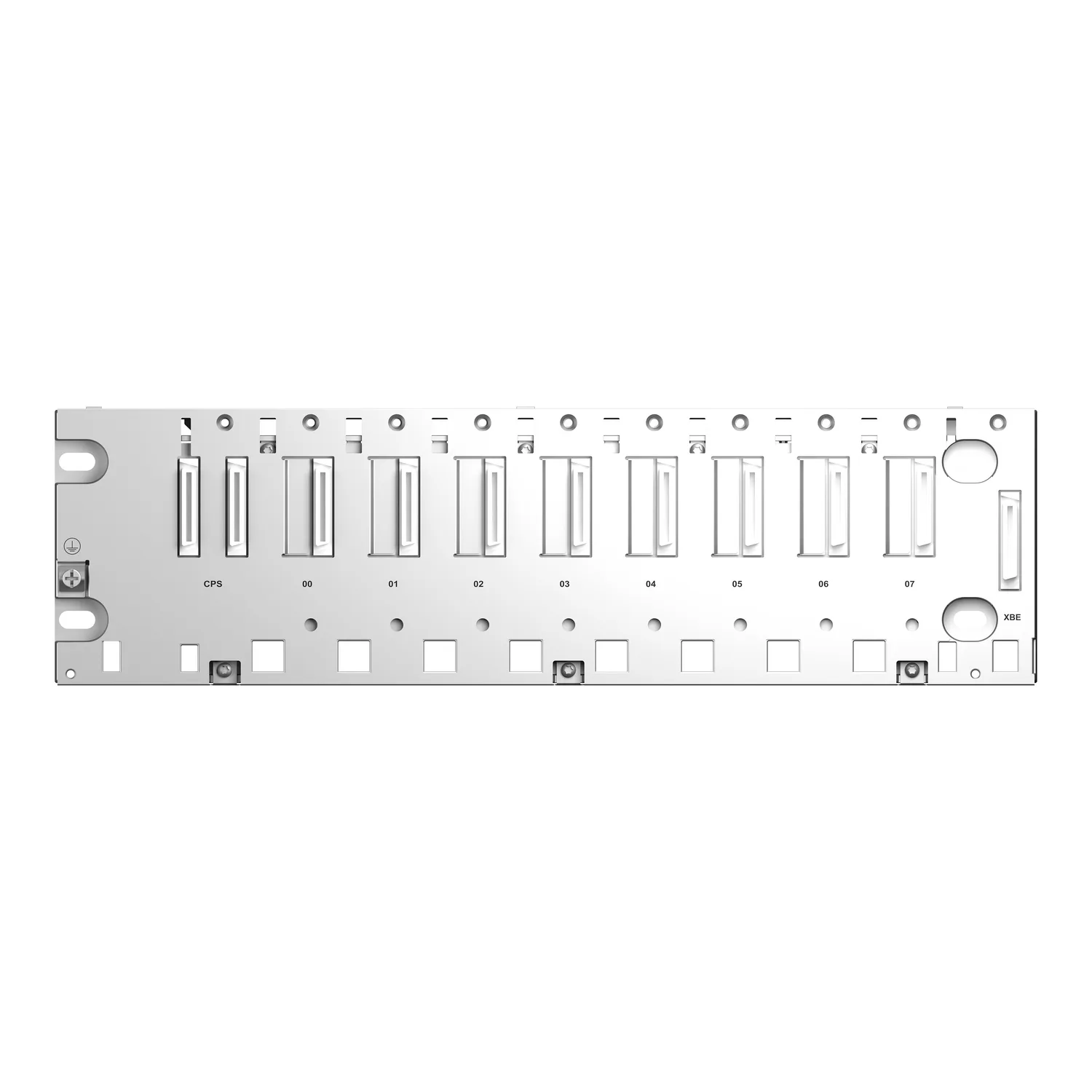

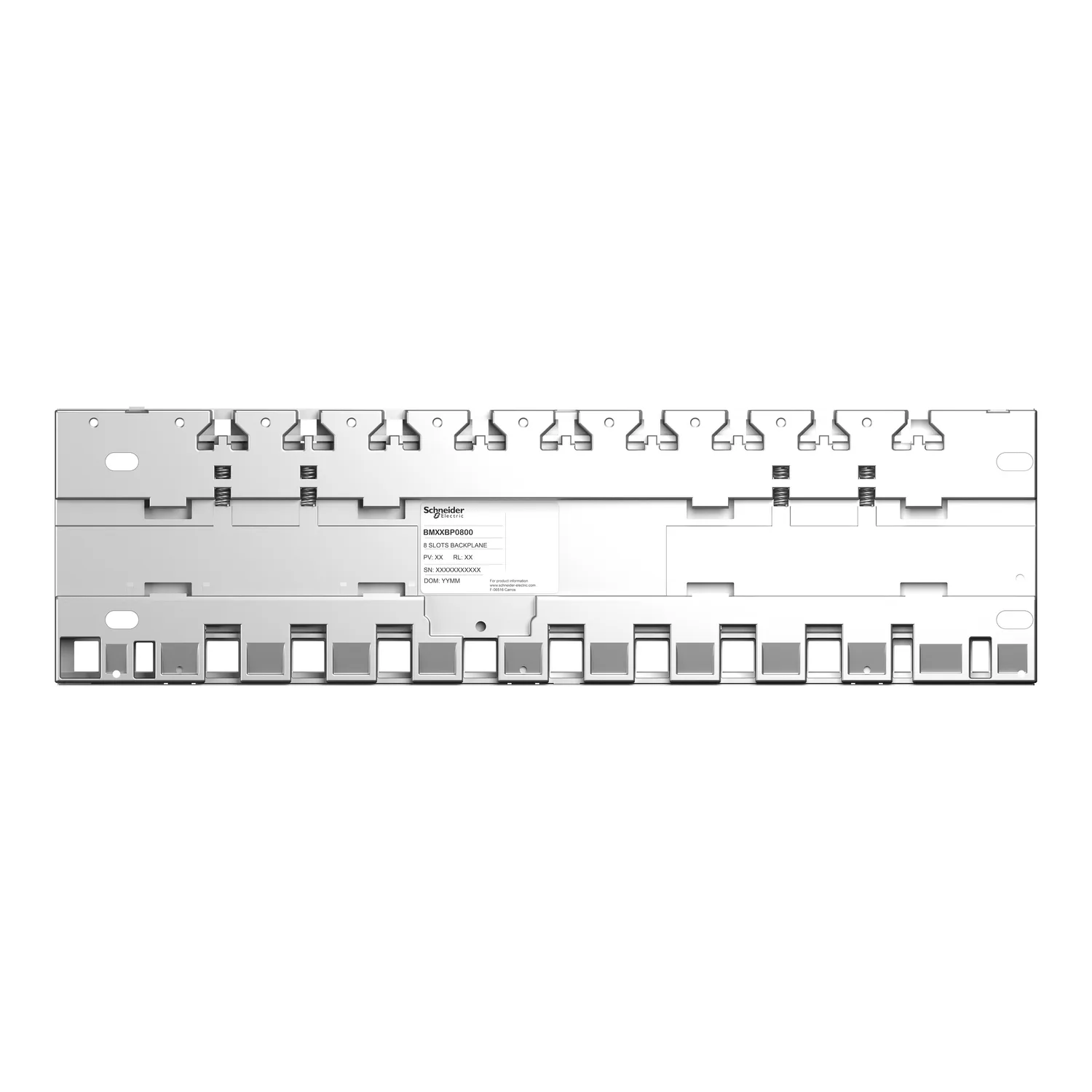

Modicon X80-Modulträger für 8 Module, X-Bus, Schalttafel- oder DIN-Schienenmontage
Schneider BMXXBP0800, Modicon X80-Modulträger für 8 Module, X-Bus, Schalttafel- oder DIN-Schienenmontage. Kategorie: Modicon X80 I/Os. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:BMXXBP0800
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:386.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Modicon X80
- Produkt- Oder Komponententyp
- Backplane
- Anzahl Der Steckplätze
- 8 für X-Bus
- Leistungsaufnahme In W
- 2,21 W
Produktbeschreibung
Dieser Modulträger ist Teil der Modicon X80-Reihe, einem Angebot an gemeinsamen Ein- und Ausgängen für Modicon M340 und Modicon M580. Ausgerüstet mit dem X-Bus ist es ein Zubehör für programmierbare Automatisierungssteuerungen. Dieses X-Bus-Modulträger besteht aus 8 Steckplätzen. Der Aufbau ist sehr robust und bieten eine einheitliche Umgebung für den Einsatz von Modicon X80-E/A-Modulen in Automatisierungsarchitekturen, indem sie die Kosten für Ersatzteilhaltung, Wartung und Schulung reduzieren. Es ist ein IP20-zertifiziertes Produkt. Dieser Modulträger ist kompatibel mit der BMXCPS-Stromversorgung, dem BMXP34- oder BMEP58-Prozessor und den Modicon X80-Modulen.
Hauptmerkmale
- 1 Stecker (XBE) Erweiterungsmodul für elektrischen Anschluss
- IP20-Schutz für härteste Umgebungen
- Betriebstemperaturbereich von 0°C bis 60°C
Technische Daten
Hauptmerkmale2
| Baureihe | Modicon X80 |
|---|---|
| Produkt- Oder Komponententyp | Backplane |
Zusatzmerkmale9
| Anzahl Der Steckplätze | 8 für X-Bus |
|---|---|
| Produktkompatibilität | BMXP34-Prozessor; BMXCPS-Spannungsversorgung; E/A-Modul; Applikationsmodul (spezifisch) |
| Leistungsaufnahme In W | 2,21 W |
| Elektrische Verbindung | 1 Stecker (XBE) für Erweiterungsmodul |
| Befestigungsmodus | By 4 M4/M5/M6 screws, Montage an Platte; By 4 M4/M5/M6 screws, Montage an Montageplatte; Durch Klipse, Montage an 35 mm symmetrische DIN-Schiene |
| Höhe | 103,7 mm |
| Breite | 372,8 mm |
| Tiefe | 19 mm |
| Produktgewicht | 0,95 kg |
Montage6
| Schutzart (IP) | IP20 |
|---|---|
| Umgebungstemperatur Bei Betrieb | 0…60 °C |
| Relative Luftfeuchtigkeit | 10…95 % Betauung nicht zulässig |
| Richtlinien | 2014/35/EU - Niederspannungsrichtlinie; 2014/30/EU - elektromagnetische Verträglichkeit |
| Produktzertifizierungen | CE; UL; CSA; RCM; EAC; UKCA; Handelsmarine |
| Normen | EN/IEC 61131-2; EN/IEC 61010-2-201; UL 61010-2-201; CSA C22.2 Nr. 61010-2-201; IACS E10; EN/IEC 61000-6-5, Schnittstelle Typ 1 und Typ 2; EN/IEC 61850-3, Standort G |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 6,600 cm |
| VPE 1 Breite | 15,300 cm |
| VPE 1 Länge | 45,500 cm |
| Verpackungsgewicht (Lbs) | 996,000 g |
| VPE 2 Art | S04 |
| VPE 2 Menge | 9 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 40,000 cm |
| VPE 2 Länge | 60,000 cm |
| VPE 2 Gewicht | 9,783 kg |
| VPE 3 Art | P06 |
| VPE 3 Menge | 36 |
| VPE 3 Höhe | 75,000 cm |
| VPE 3 Breite | 60,000 cm |
| VPE 3 Länge | 80,000 cm |
| VPE 3 Gewicht | 51,132 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
