C063L420FM - NS630L 150kA 4P 630A FXD Man. 2.0

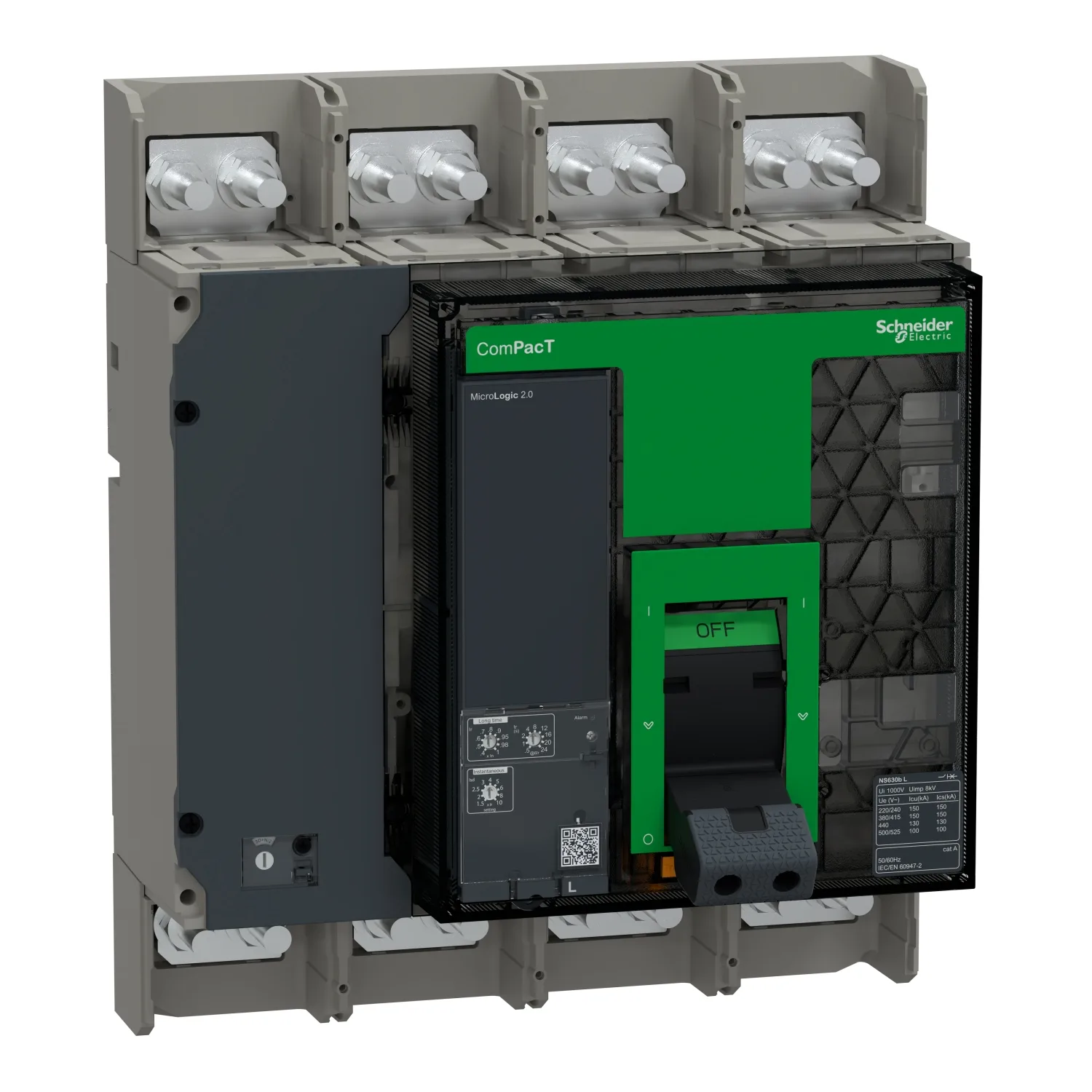

Schneider C063L420FM, NS630L 150kA 4P 630A FXD Man. 2.0. Kategorie: ComPacT NS new generation. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:C063L420FM
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:4,954.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- ComPacT neue Generation
- Produktname
- ComPacT NS new generation
- Produktfamilie
- ComPacT NS630b...1600 neue Generation
- Produkttyp Oder Komponententyp
- Leistungsschalter
Produktbeschreibung
Dieser Leistungsschalter ist Teil der neuen Generation der ComPacT NS630bN bis NS3200 Serie. Die neue Generation von ComPacT NS behält dieselbe Leistung bei und verfügt über eine neue transparente Frontabdeckung für bessere Sichtbarkeit der Hilfskontakte sowie einen neuen Schalter mit ergonomischem Griff und optionalem LED-Auslösestatus. Es ist möglich, den neuen drahtlosen Hilfskontakt OF/SD für das ZigBee-Kommunikationsprotokoll optional hinzuzufügen. Der ComPacT NS630bL ist ein kompletter 4-poliger Leistungsschalter, der zur Optimierung von Platz und Ausschaltvermögen entwickelt wurde. Es handelt sich um einen manuell betätigten festen Leistungsschalter. Er ist die optimale Wahl für alle Standard- und Sonderanwendungen. Das Ausschaltvermögen (Icu) beträgt 150 kA rms bei 415 VAC 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Der Schalter kann manuell über die Tasten EIN, AUS oder durch Drücken betätigt werden. Dieses Produkt enthält die elektronische Auslöseeinheit MicroLogic 2.0 mit einem Nennstrom von 630 A. Die MicroLogic 2.0 Auslöseeinheit bietet einstellbare Langzeit- und unverzögerte Schutzfunktionen (ANSI-Codes 49/50). Dieses Produkt wird mit verschiedenen optionalen Funktionen und Zubehörteilen geliefert. Die Abmessungen betragen 327 mm (Höhe) x 280 mm (Breite) x 147 mm (Tiefe). Er entspricht den internationalen Standards IEC 60947-1 und IEC 60947-2. Die neue Generation von ComPacT NS ist Teil der Architektur Schneider Electric EcoStruxure Power. Die neue Generation ComPacT NS ist durch grüne Verpackungen und grüne Partnerschaften nachhaltiger.
Hauptmerkmale
- ComPacT NS ist eine Reihe von Leistungsschaltern zur internen Leistungs- und Energiemessung
- Die Lösung deckt Werte von 630 A bis 3200 A ab
- Die elektronische Auslöseeinheit MicroLogic bietet elektrische Mess- und Analysefunktionen
- ComPacT NS bietet eine optimierte Reihe von vor Ort montierbarem Hilfszubehör und Zubehörteilen
- Flexible Installation in jeder Position, in einem Schaltschrank oder wandmontiert
Technische Daten
| Baureihe | ComPacT neue Generation |
|---|---|
| Produktname | ComPacT NS new generation |
| Produktfamilie | ComPacT NS630b...1600 neue Generation |
| Produkttyp Oder Komponententyp | Leistungsschalter |
| Geräteanwendung | Verteilung |
| Number Of Poles | 4P |
| Polbeschreibung | 4d |
| Neutralposition | Links |
| [In] Nennstrom | 630 A bei 50 °C |
| [Ue] Bemessungsbetriebsspannung | 690 V AC 50/60 Hz |
| Netzwerktyp | AC |
| Netzwerkfrequenz | 50/60 Hz |
| Eignung Für Trennfunktion | Ja entsprechend EN/IEC 60947-2 |
| Gebrauchskategorie | Kategorie A |
| Schaltvermögen | 150 kA Icu bei 220/240 V AC 50/60 Hz entsprechend IEC 60947-2; 150 kA Icu bei 380/415 V AC 50/60 Hz entsprechend IEC 60947-2; 130 kA Icu bei 440 V AC 50/60 Hz entsprechend IEC 60947-2; 100 kA Icu bei 500/525 V AC 50/60 Hz entsprechend IEC 60947-2 |
| Name Der Auslöseeinheit | MicroLogic 2.0 |
| Technologie Der Auslöseeinheit | Elektronisch |
| Schutzfunktionen Der Auslöseeinheit | LI |
| Steuerungsart | Manuell betätigt |
| Montageart | Fest montiert |
| [Ui] Bemessungsisolationsspannung | 800 V AC 50/60 Hz entsprechend IEC 60947-2 |
| [Uimp] Bemessungsstoßspannungsfestigkeit | 8 kV entsprechend IEC 60947-2 |
| [Ics] Bemessungs-Betriebskurzschlussausschaltvermögen | 150 kA bei 220/240 V AC 50/60 Hz entsprechend IEC 60947-2; 150 kA bei 380/415 V AC 50/60 Hz entsprechend IEC 60947-2; 130 kA bei 440 V AC 50/60 Hz entsprechend IEC 60947-2; 100 kA bei 500/525 V AC 50/60 Hz entsprechend IEC 60947-2 |
| [Icw] Bemessungskurzzeitstromfestigkeit | 19,2 kA 1 s entsprechend IEC 60947-2 |
| Mechanische Lebensdauer | 10000 cycles |
| Elektrische Lebensdauer | 2000 cycles bei 690 V In; 3000 cycles bei 690 V In/2; 3000 cycles bei 440 V In; 4000 cycles bei 440 V In/2 |
| Verlustleistungen | 15 W |
| Montageunterlage | Rückplatte |
| Oberer Anschluss | Vorne |
| Unterer Anschluss | Vorne |
| Anschlussabstand | 70 mm |
| Schutzart | L : for Überlastschutz (langzeitverzögert); I : for unverzögerter Kurzschlussschutz |
| Bemessungsstrom Der Auslöseeinheit | 630 A bei 50 °C |
| Long-time Pick-up Adjustment Type Ir (thermal Protection) | Einstellbar 9 Einstellungen |
| [Ir] Long-time Protection Pick-up Adjustment Range | 0,4...1 x In |
| Long-time Protection Delay Adjustment Type Tr | Einstellbar 9 Einstellungen |
| [tr] Einstellbereich Der Langzeitverzögerung | 12,5…600 s bei 1,5 x Ir; 0,5…24 s bei 6 x Ir; 0,7…16,6 s bei 7,2 x Ir |
| Thermisches Gedächtnis | 20 mn |
| Instantaneous Protection Pick-up Adjustment Type Ii | Einstellbar |
| [Ii] Instantaneous Protection Pick-up Adjustment Range | 1,5...10 x Ir |
| Erdschlussschutz | Ohne |
| Einstellung Des Neutralleitersschutzes | Ohne Schutz (3d); 0,5 x Ir (3d + N/2); 1 x Ir (4d) |
| Zonen-Selektivverriegelung ZSI | Ohne |
| Hilfskontakt-Bestückung | 1 NO/NC |
| Lokale Signalisierung | 4 LED (rot) for Fehleranzeige; 1 LED (gelb) for Überlast |
| Width (W) | 280 mm |
| Height (H) | 327 mm |
| Depth (D) | 147 mm |
| Produktgewicht | 18 kg |
| Normen | EN/IEC 60947-2 |
| Produktzertifizierungen | IECEE CB-Schema |
| Überspannungskategorie | III |
| Schutzklasse Gegen Elektrischen Schlag | Klasse II an der Frontplatte |
| Verschmutzungsgrad | 3 entsprechend IEC 60947 |
| Schutzart (IP) | IP40 conforming to IEC 60529 |
| Schutzart (IK) | IK07 conforming to EN 50102 |
| Umgebungstemperatur Bei Betrieb | -25…70 °C |
| Lagerungstemperatur | -50…85 °C |
| Relative Feuchte | 0…95 % |
| Aufstellhöhe | 0...2000 m ohne Leistungsminderung; 2000 m...5000 m mit Leistungsminderung |
| Unit Type Of Package 1 | PCE |
| Anzahl Der Einheiten In Paket 1 | 1 |
| Package 1 Height | 37,0 cm |
| Package 1 Width | 38,0 cm |
| Package 1 Length | 30,0 cm |
| Paketgewicht (Lbs) | 17,429 kg |
| Garantie (in Monaten) | 18 |
