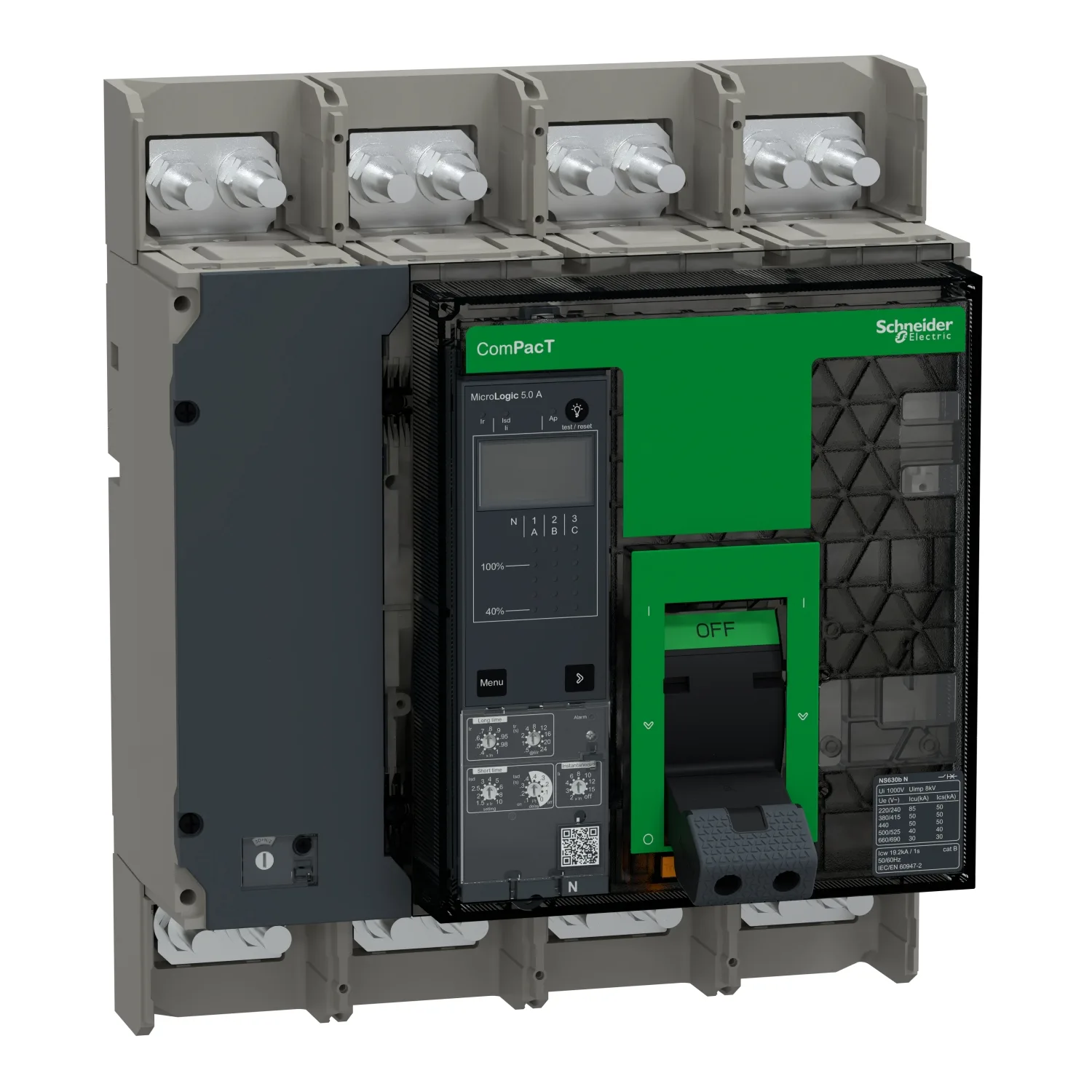

C063N45AFM - NS630N 50kA 4P 630A FXD Man. 5.0A
Schneider C063N45AFM, NS630N 50kA 4P 630A FXD Man. 5.0A. Kategorie: ComPacT NS new generation. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:C063N45AFM
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:3,462.00 EUR (Request a quote)
Wichtige Eigenschaften
- Serie
- ComPacT neue Generation
- Produktname
- ComPacT NS new generation
- Produktreihe
- ComPacT NS630b...1600 neue Generation
- Produkttyp Oder Komponententyp
- Leistungsschalter
Produktbeschreibung
Dieser Leistungsschalter ist Teil der neuen Generation der ComPacT NS630bN bis NS3200 Serie. Die ComPacT NS der neuen Generation behält die gleichen Leistungen bei und wird mit einer neuen transparenten Frontabdeckung für die Sichtbarkeit der Hilfskontakte sowie einem neuen Schalter mit ergonomischem Griff und optionaler LED-Auslösezustandsanzeige geliefert. Es ist möglich, optional den neuen drahtlosen Hilfskontakt OF/SD für das ZigBee-Kommunikationsprotokoll hinzuzufügen. Der ComPacT NS630bN ist ein kompletter 4-poliger Leistungsschalter, der zur Optimierung von Platz und Ausschaltvermögen entwickelt wurde. Es handelt sich um einen manuell betätigten, fest montierten Leistungsschalter. Er ist die optimale Wahl für alle Arten von Standard- und Spezialanwendungen. Das Ausschaltvermögen (Icu) beträgt 50 kA rms bei 415 V AC 50/60 Hz. Die Betriebsspannung beträgt 690 V AC 50/60 Hz. Das Gerät kann manuell über Drucktasten für EIN, AUS oder durch Betätigung bedient werden. Dieses Produkt verfügt über eine elektronische MicroLogic 5.0A Auslöseeinheit mit einem Wert von 630 A. Die MicroLogic 5.0A Auslöseeinheit bietet einstellbare Langzeit-, Kurzzeit- und unverzögerte Schutzfunktionen (ANSI-Codes 49/51/50). Die MicroLogic 5.0A ist mit einem digitalen LCD-Display ausgestattet und zeigt die RMS-Werte der Ströme an (Amperemeter). Dieses Produkt wird mit verschiedenen optionalen Funktionen und Zuteilen geliefert. Die Abmessungen betragen 327 mm (Höhe) x 280 mm (Breite) x 147 mm (Tiefe). Es entspricht den internationalen Standards IEC 60947-1 und IEC 60947-2. Die neue Generation ComPacT NS ist Teil der EcoStruxure Power Architektur von Schneider Electric. Die neue Generation ComPacT NS ist dank umweltfreundlicher Verpackung und umweltfreundlicher Partnerschaften noch nachhaltiger.
Hauptmerkmale
- ComPacT NS ist eine Reihe von Leistungsschaltern für die integrierte Strom- und Energiemessung
- Die Lösung deckt Nennwerte von 630 A bis 3200 A ab
- Die elektronische MicroLogic Auslöseeinheit bietet elektrische Mess- und Analysefunktionen
- ComPacT NS bietet ein optimiertes Sortiment an vor Ort montierbarem Zubehör und Hilfskomponenten
- Flexible Installation in jeder Position, auf einer Rückwand oder Wandmontage
Technische Daten
| Serie | ComPacT neue Generation |
|---|---|
| Produktname | ComPacT NS new generation |
| Produktreihe | ComPacT NS630b...1600 neue Generation |
| Produkttyp Oder Komponententyp | Leistungsschalter |
| Geräteanwendung | Verteilung |
| Number Of Poles | 4P |
| Beschreibung Der Geschützten Pole | 4d |
| Neutralposition | Links |
| [In] Bemessungsstrom | 630 A bei 50 °C |
| [Ue] Bemessungsbetriebsspannung | 690 V AC 50/60 Hz |
| Netzwerktyp | AC |
| Netzwerkfrequenz | 50/60 Hz |
| Eignung Für Isolation | Ja entsprechend EN/IEC 60947-2 |
| Gebrauchskategorie | Kategorie B |
| Ausschaltvermögen | 85 kA Icu bei 220/240 V AC 50/60 Hz entsprechend IEC 60947-2; 50 kA Icu bei 380/415 V AC 50/60 Hz entsprechend IEC 60947-2; 50 kA Icu bei 440 V AC 50/60 Hz entsprechend IEC 60947-2; 40 kA Icu bei 500/525 V AC 50/60 Hz entsprechend IEC 60947-2; 30 kA Icu bei 660/690 V AC 50/60 Hz entsprechend IEC 60947-2 |
| Name Der Auslöseeinheit | MicroLogic 5.0 A |
| Technologie Der Auslöseeinheit | Elektronisch |
| Schutzfunktionen Der Auslöseeinheit | LSI |
| Steuerungstyp | Manuell betätigt |
| Montageart | Fest |
| [Ui] Bemessungsisolationsspannung | 800 V AC 50/60 Hz entsprechend IEC 60947-2 |
| [Uimp] Bemessungsstoßspannungsfestigkeit | 8 kV entsprechend IEC 60947-2 |
| [Ics] Bemessungsbetriebsausschaltvermögen | 50 kA bei 220/240 V AC 50/60 Hz entsprechend IEC 60947-2; 50 kA bei 380/415 V AC 50/60 Hz entsprechend IEC 60947-2; 50 kA bei 440 V AC 50/60 Hz entsprechend IEC 60947-2; 40 kA bei 500/525 V AC 50/60 Hz entsprechend IEC 60947-2; 30 kA bei 660/690 V AC 50/60 Hz entsprechend IEC 60947-2 |
| [Icw] Bemessungs-Kurzzeitstromfestigkeit | 19,2 kA 1 s entsprechend IEC 60947-2 |
| Mechanische Lebensdauer | 10000 cycles |
| Elektrische Lebensdauer | 2000 cycles bei 690 V In; 4000 cycles bei 690 V In/2; 5000 cycles bei 440 V In; 6000 cycles bei 440 V In/2 |
| Verlustleistung | 10 W |
| Montageunterstützung | Rückplatte |
| Oberer Anschluss | Vorne |
| Unterer Anschluss | Vorne |
| Anschlussabstand | 70 mm |
| Schutztyp | L: für Überlastschutz (langzeitverzögert); S: für kurzzeitverzögerten Kurzschlussschutz; I: für unverzögerten Kurzschlussschutz |
| Bemessungswert Der Auslöseeinheit | 630 A bei 50 °C |
| Long-time Pick-up Adjustment Type Ir (thermal Protection) | Einstellbar 9 Einstellungen |
| [Ir] Einstellbereich Des Langzeit-Ansprechstroms | 0,4...1 x In |
| Long-time Protection Delay Adjustment Type Tr | Einstellbar 9 Einstellungen |
| [tr] Einstellbereich Der Langzeit-Verzögerung | 12,5…600 s bei 1,5 x Ir; 0,5…24 s bei 6 x Ir; 0,7…16,6 s bei 7,2 x Ir |
| Thermisches Gedächtnis | 20 min |
| Short-time Protection Pick-up Adjustment Type Isd | Einstellbar 9 Einstellungen |
| [Isd] Einstellbereich Des Kurzzeit-Ansprechstroms | 1,5...10 x In |
| Short-time Protection Delay Adjustment Type Tsd | Einstellbar |
| [tsd] Einstellbereich Der Kurzzeitverzögerung | 0,1…0,4 s I²t=on; 0…0,4 s I²t=off |
| Instantaneous Protection Pick-up Adjustment Type Ii | Einstellbar |
| [Ii] Einstellbereich Des Unverzögerten Ansprechstroms | Aus; 2...15 x In |
| Erdschlussschutz | Keine |
| Einstellung Des Neutralschutzes | Ohne Schutz (3d); 0,5 x Ir (3d + N/2); 1 x Ir (4d) |
| Zonen-Selektivität ZSI | Mit |
| Hilfskontaktkonfiguration | 1 S/Ö |
| Lokale Signalisierung | 4 LEDs (rot) für Fehleranzeige; 1 LED (gelb) für Überlast |
| Anzeigetyp | LCD-Display |
| Messungsart | Amperemeter |
| Width (W) | 280 mm |
| Height (H) | 327 mm |
| Depth (D) | 147 mm |
| Produktgewicht | 18 kg |
| Normen | EN/IEC 60947-2 |
| Produkttyp-Zulassungen | IECEE CB-Schema |
| Überspannungskategorie | III |
| Schutzklasse Gegen Elektrischen Schlag | Klasse II auf der Vorderseite |
| Verschmutzungsgrad | 3 entsprechend IEC 60947 |
| Schutzart (IP) | IP40 conforming to IEC 60529 |
| Schutzart (IK) | IK07 conforming to EN 50102 |
| Umgebungstemperatur Bei Betrieb | -25…70 °C |
| Lagerungstemperatur | -40…85 °C |
| Relative Feuchte | 0…95 % |
| Aufstellungshöhe | 0...2000 m ohne Leistungsderating; 2000 m...5000 m mit Leistungsderating |
| Unit Type Of Package 1 | PCE |
| Anzahl Der Einheiten In Paket 1 | 1 |
| Package 1 Height | 37,0 cm |
| Package 1 Width | 38,0 cm |
| Package 1 Length | 30,0 cm |
| Paketgewicht (Lbs) | 14,97 kg |
| Garantie (Monate) | 18 |
