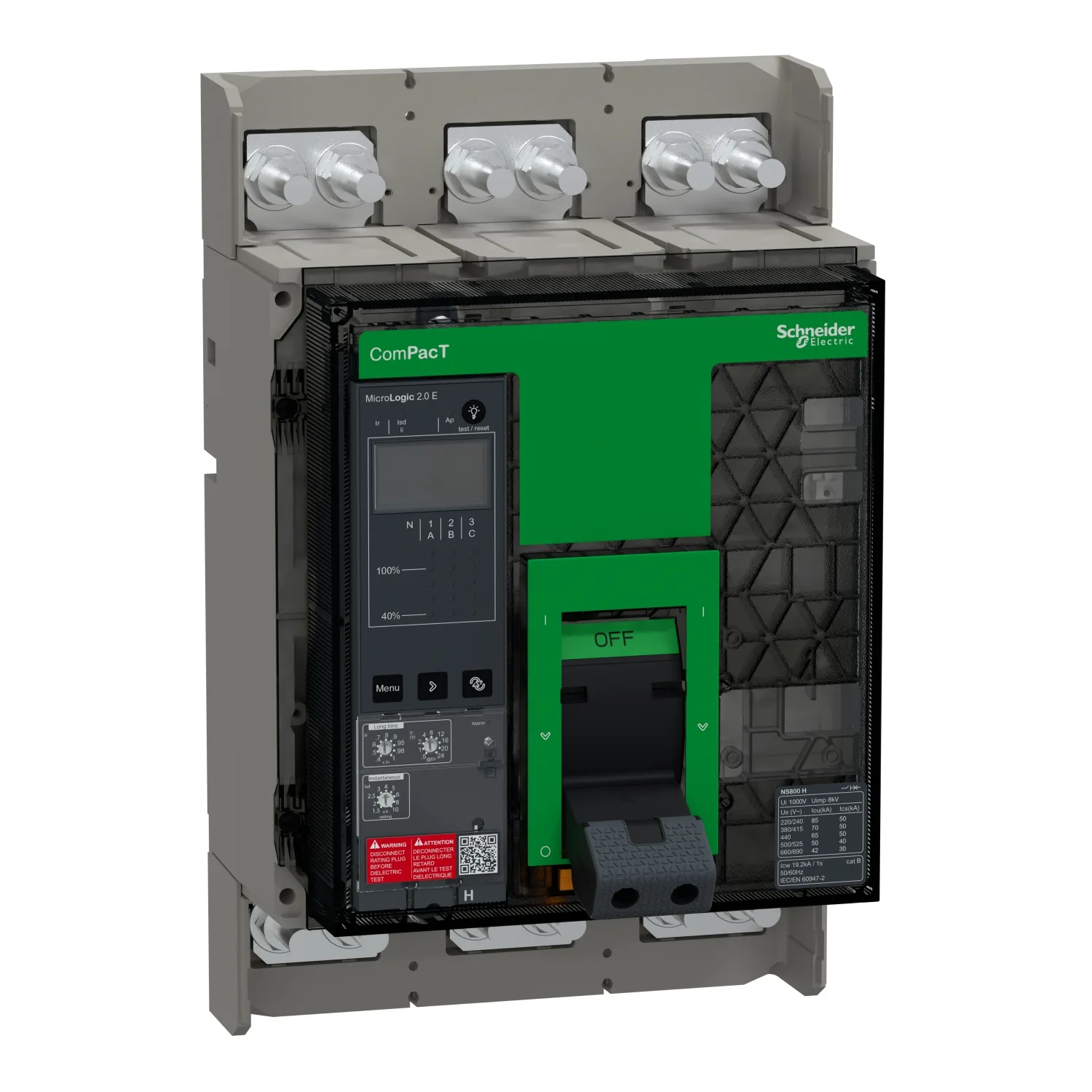

C080H32EFM - NS800H 70kA 3P 800A FXD Man. 2.0E
Schneider C080H32EFM, NS800H 70kA 3P 800A FXD Man. 2.0E. Kategorie: ComPacT NS new generation. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:C080H32EFM
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:2,802.00 EUR (Request a quote)
Wichtige Eigenschaften
- Serie
- ComPacT neue Generation
- Produktname
- ComPacT NS new generation
- Produktfamilie
- ComPacT NS630b...1600 neue Generation
- Produkttyp Oder Komponententyp
- Leistungsschalter
Produktbeschreibung
Dieser Leistungsschalter ist Teil der neuen Generation der ComPacT NS630bN bis NS3200 Serie. Die ComPacT NS der neuen Generation behält dieselbe Leistung bei und bietet eine neue transparente Frontabdeckung zur besseren Sichtbarkeit der Hilfskontakte sowie einen neuen Schalthebel mit ergonomischer Haptik und optionalem LED-Auslösestatus. Optional lässt sich der neue drahtlose Hilfskontakt OF/SD für das ZigBee-Kommunikationsprotokoll hinzufügen. Der ComPacT NS800H ist ein kompletter 3-poliger Leistungsschalter, der zur Optimierung von Platz und Ausschaltvermögen entwickelt wurde. Es handelt sich um einen manuell betätigten Festeinbau-Leistungsschalter. Er ist die optimale Wahl für alle Arten von Standard- und Sonderanwendungen. Das Ausschaltvermögen (Icu) beträgt 70kA rms bei 415VAC 50/60Hz. Die Betriebsspannung beträgt 690VAC 50/60Hz. Der Schalter kann manuell über Drucktasten für EIN, AUS oder durch Betätigung bedient werden. Dieses Produkt verfügt über eine elektronische MicroLogic 2.0E Auslöseeinheit mit einem Bemessungsstrom von 800A. Die MicroLogic 2.0E Auslöseeinheit bietet einstellbaren Langzeit- und Kurzzeitschutz (ANSI-Codes 49/50). Die MicroLogic 2.0E ist zusätzlich zur Amperemetermessung der MicroLogic A mit einem digitalen LCD-Display und einer Energiemessung (Energiezähler) ausgestattet. Dieses Produkt ist mit verschiedenen optionalen Funktionen und Zubehörteilen erhältlich. Die Abmessungen betragen 327mm (Höhe) x 210mm (Breite) x 147mm (Tiefe). Er entspricht den internationalen Standards IEC 60947-1 und IEC 60947-2. Die neue Generation von ComPacT NS ist Teil der Schneider Electric EcoStruxure Power Architektur. Die neue Generation von ComPacT NS ist durch grüne Verpackungen und grüne Partnerschaften noch nachhaltiger.
Hauptmerkmale
- ComPacT NS ist eine Reihe von Leistungsschaltern für die integrierte Leistungs- und Energiemessung
- Die Lösung deckt Bereiche von 630 A bis 3200 A ab
- Die elektronische MicroLogic Auslöseeinheit bietet elektrische Mess- und Analysefunktionen
- ComPacT NS bietet ein optimiertes Sortiment an vor Ort montierbarem Zubehör und Hilfskomponenten
- Flexible Installation in jeder Position, in einer Schalttafel oder wandmontiert
Technische Daten
| Serie | ComPacT neue Generation |
|---|---|
| Produktname | ComPacT NS new generation |
| Produktfamilie | ComPacT NS630b...1600 neue Generation |
| Produkttyp Oder Komponententyp | Leistungsschalter |
| Geräteanwendung | Verteilung |
| Number Of Poles | 3P |
| Beschreibung Der Geschützten Pole | 3d |
| [In] Bemessungsstrom | 800 A bei 50 °C |
| [Ue] Bemessungsbetriebsspannung | 690 V AC 50/60 Hz |
| Netzwerktyp | AC |
| Netzwerffrequenz | 50/60 Hz |
| Isolierungseignung | Ja entsprechend EN/IEC 60947-2 |
| Gebrauchskategorie | Kategorie B |
| Ausschaltvermögen | 85 kA Icu bei 220/240 V AC 50/60 Hz entsprechend IEC 60947-2; 70 kA Icu bei 380/415 V AC 50/60 Hz entsprechend IEC 60947-2; 65 kA Icu bei 440 V AC 50/60 Hz entsprechend IEC 60947-2; 50 kA Icu bei 500/525 V AC 50/60 Hz entsprechend IEC 60947-2; 42 kA Icu bei 660/690 V AC 50/60 Hz entsprechend IEC 60947-2 |
| Name Der Auslöseeinheit | Micrologic 2.0 E |
| Technologie Der Auslöseeinheit | Elektronisch |
| Schutzfunktionen Der Auslöseeinheit | LI |
| Steuerungstyp | Manuell betätigt |
| Montageart | Festeinbau |
| [Ui] Bemessungsisolationsspannung | 800 V AC 50/60 Hz entsprechend IEC 60947-2 |
| [Uimp] Bemessungsstoßspannungsfestigkeit | 8 kV entsprechend IEC 60947-2 |
| [Ics] Bemessungs-Betriebsausschaltvermögen | 50 kA bei 220/240 V AC 50/60 Hz entsprechend IEC 60947-2; 50 kA bei 380/415 V AC 50/60 Hz entsprechend IEC 60947-2; 50 kA bei 440 V AC 50/60 Hz entsprechend IEC 60947-2; 40 kA bei 500/525 V AC 50/60 Hz entsprechend IEC 60947-2; 30 kA bei 660/690 V AC 50/60 Hz entsprechend IEC 60947-2 |
| [Icw] Bemessungs-Kurzzeitstromfestigkeit | 19,2 kA 1 s entsprechend IEC 60947-2 |
| Mechanische Lebensdauer | 10000 cycles |
| Elektrische Lebensdauer | 2000 cycles bei 690 V In; 4000 cycles bei 690 V In/2; 5000 cycles bei 440 V In; 6000 cycles bei 440 V In/2 |
| Verlustleistung | 15 W |
| Montageunterlage | Rückplatte |
| Oberer Anschluss | Vorne |
| Unterer Anschluss | Vorne |
| Anschlussabstand | 70 mm |
| Schutzart | L : für Überlastschutz (langzeitverzögert); I : für unverzögerten Kurzschlussschutz |
| Bemessung Der Auslöseeinheit | 800 A bei 50 °C |
| Long-time Pick-up Adjustment Type Ir (thermal Protection) | Einstellbar 9 Einstellungen |
| [Ir] Einstellbereich Des Langzeitschutzes | 0,4...1 x In |
| Long-time Protection Delay Adjustment Type Tr | Einstellbar 9 Einstellungen |
| [tr] Einstellbereich Der Langzeitverzögerung | 12,5…600 s bei 1,5 x Ir; 0,5…24 s bei 6 x Ir; 0,7…16,6 s bei 7,2 x Ir |
| Thermisches Gedächtnis | 20 mn |
| Instantaneous Protection Pick-up Adjustment Type Ii | Einstellbar |
| [Ii] Einstellbereich Des Unverzögerten Schutzes | 1,5...10 x In |
| Erdschlussschutz | Keiner |
| Zonen-Selektivität ZSI | Ohne |
| Hilfskontakt-Anordnung | 1 Schließer/Öffner |
| Lokale Signalisierung | 4 LED (rot) für Fehleranzeige; 1 LED (gelb) für Überlast |
| Anzeigetyp | LCD-Display |
| Messart | Energiezähler |
| Width (W) | 210 mm |
| Height (H) | 327 mm |
| Depth (D) | 147 mm |
| Produktgewicht | 14 kg |
| Normen | EN/IEC 60947-2 |
| Produkttzertifizierungen | IECEE CB-Schema |
| Überspannungskategorie | III |
| Schutzklasse Gegen Elektrischen Schlag | Klasse II an der Vorderseite |
| Verschmutzungsgrad | 3 entsprechend IEC 60947 |
| Schutzart (IP) | IP40 conforming to IEC 60529 |
| Schutzart (IK) | IK07 conforming to EN 50102 |
| Umgebungstemperatur Bei Betrieb | -25…70 °C |
| Lagerungstemperatur | -40…85 °C |
| Relative Feuchte | 0…95 % |
| Aufstellungshöhe | 0...2000 m ohne Leistungsderating; 2000 m...5000 m mit Leistungsderating |
| Unit Type Of Package 1 | PCE |
| Anzahl Der Einheiten In Paket 1 | 1 |
| Package 1 Height | 30,000 cm |
| Package 1 Width | 40,000 cm |
| Package 1 Length | 60,000 cm |
| Paketgewicht (Lbs) | 12,915 kg |
| Vertragliche Garantie | 18 |
