C080N320FM - NS800N 50kA 3P 800A FXD Man. 2.0

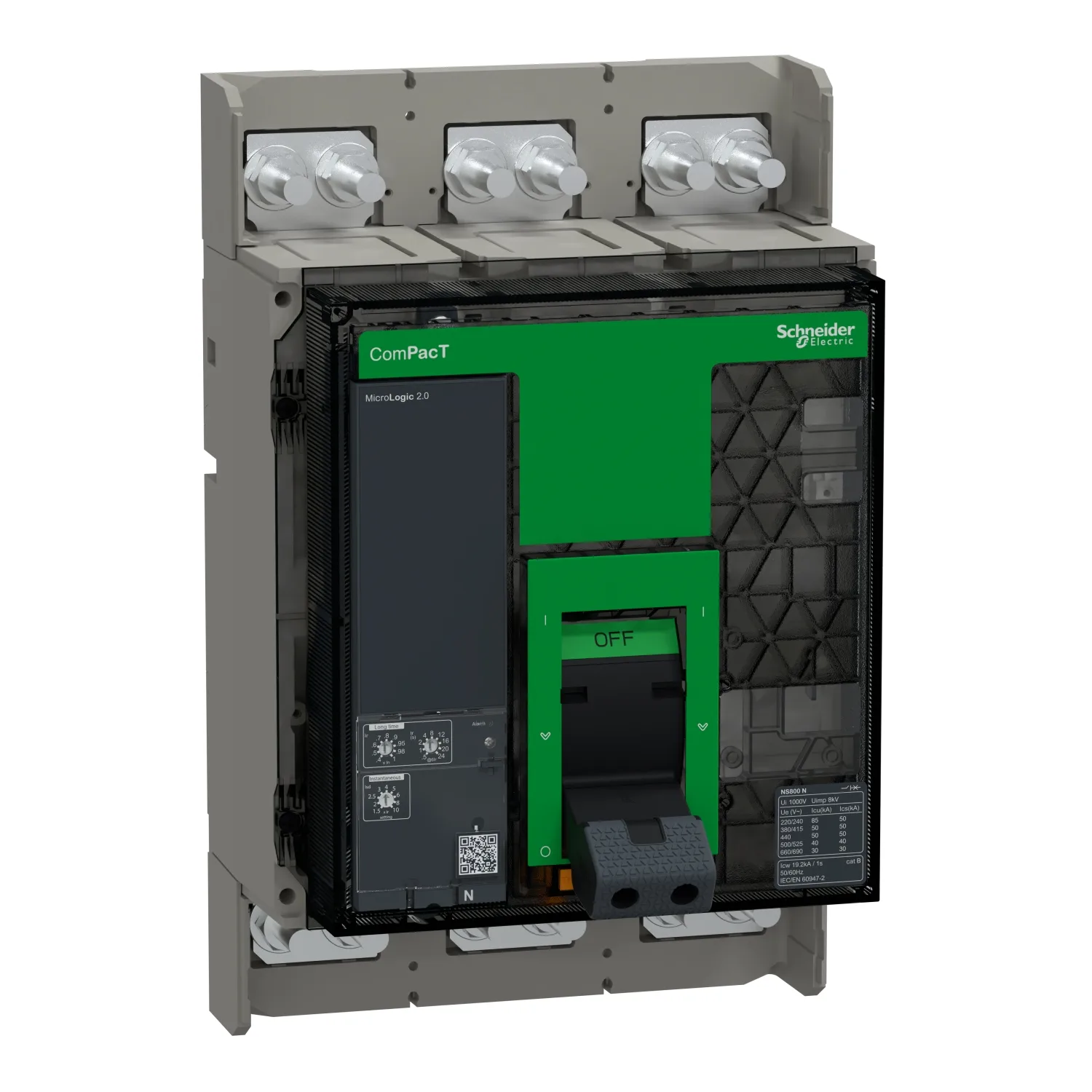

Schneider C080N320FM, NS800N 50kA 3P 800A FXD Man. 2.0. Kategorie: ComPacT NS new generation. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:C080N320FM
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:2,322.00 EUR (Request a quote)
Wichtige Eigenschaften
- Series
- ComPacT new generation
- Produktname
- ComPacT NS new generation
- Product Range
- ComPacT NS630b...1600 new generation
- Device Short Name
- Devre kesici
Produktbeschreibung
Dieser Leistungsschalter ist Teil der neuen Generation der ComPacT NS630bN bis NS3200 Serie. Die neue Generation des ComPacT NS behält dieselbe Leistung bei und bietet für Hilfsgeräte eine neue transparente Frontabdeckung sowie einen neuen Schalter mit ergonomischem Griff und optionalem LED-Auslösezustand. Es ist möglich, als Option einen neuen drahtlosen Hilfskontakt OF/SD dem ZigBee-Kommunikationsprotokoll hinzuzufügen. Dieser ComPacT NS800N ist ein kompletter 3-poliger Leistungsschalter, der zur Optimierung von Platz und Ausschaltvermögen entwickelt wurde. Es handelt sich um einen manuell betätigten festen Leistungsschalter. Er ist die optimale Wahl für alle Standard- und Sonderanwendungen. Das Ausschaltvermögen (Icu) beträgt 50kA rms bei 415VAC 50/60Hz. Die Betriebsspannung beträgt 690VAC 50/60Hz. Der Leistungsschalter kann manuell über die Tasten ON, OFF oder "Push-to-Trip" bedient werden. Dieses Produkt enthält eine elektronische MicroLogic 2.0 Auslöseeinheit mit einer Nennstromstärke von 800A. Die MicroLogic 2.0 Auslöseeinheit bietet einstellbaren Langzeit- und unverzögerten Schutz (ANSI-Codes 49/50). Dieses Produkt wird mit verschiedenen optionalen Funktionen und Zubehörteilen geliefert. Abmessungen sind 327mm (Höhe) x 210mm (Breite) x 147mm (Tiefe). Er entspricht den internationalen Standards IEC 60947-1 und IEC 60947-2. Die neue Generation von ComPacT NS ist Teil der Schneider Electric EcoStruxure Power Architektur. Die neue Generation von ComPacT NS ist durch grüne Verpackungen und grüne Partnerschaften noch nachhaltiger.
Hauptmerkmale
- ComPacT NS ist eine Reihe von Leistungsschaltern für interne Leistungs- und Energiemessung
- Die Lösung deckt Bemessungsströme von 630 A bis 3200 A ab
- Die elektronische MicroLogic Auslöseeinheit bietet elektrische Mess- und Analysefunktionen
- ComPacT NS bietet eine optimierte Palette an vor Ort installierbaren Hilfskontakten und Zubehör
- Flexible Installation in jeder Position, in einer Verteilertafel oder wandmontiert
Technische Daten
| Series | ComPacT new generation |
|---|---|
| Produktname | ComPacT NS new generation |
| Product Range | ComPacT NS630b...1600 new generation |
| Device Short Name | Devre kesici |
| Device Application | Distribution |
| Number Of Poles | 3P |
| Protected Poles Description | 3d |
| [In] Rated Current | 800 A at 50 °C |
| [Ue] Rated Operational Voltage | 690 V AC 50/60 Hz |
| Network Type | AC |
| Network Frequency | 50/60 Hz |
| Suitability For Isolation | Yes conforming to EN/IEC 60947-2 |
| Utilisation Category | Category B |
| Breaking Capacity | 85 kA Icu at 220/240 V AC 50/60 Hz conforming to IEC 60947-2; 50 kA Icu at 380/415 V AC 50/60 Hz conforming to IEC 60947-2; 50 kA Icu at 440 V AC 50/60 Hz conforming to IEC 60947-2; 40 kA Icu at 500/525 V AC 50/60 Hz conforming to IEC 60947-2; 30 kA Icu at 660/690 V AC 50/60 Hz conforming to IEC 60947-2 |
| Trip Unit Name | MicroLogic 2.0 |
| Trip Unit Technology | Electronic |
| Trip Unit Protection Functions | LI |
| Control Type | Manual operated |
| Mounting Mode | Fixed |
| [Ui] Rated Insulation Voltage | 800 V AC 50/60 Hz conforming to IEC 60947-2 |
| [Uimp] Rated Impulse Withstand Voltage | 8 kV conforming to IEC 60947-2 |
| [Ics] Rated Service Breaking Capacity | 50 kA at 220/240 V AC 50/60 Hz conforming to IEC 60947-2; 50 kA at 380/415 V AC 50/60 Hz conforming to IEC 60947-2; 50 kA at 440 V AC 50/60 Hz conforming to IEC 60947-2; 40 kA at 500/525 V AC 50/60 Hz conforming to IEC 60947-2; 30 kA at 660/690 V AC 50/60 Hz conforming to IEC 60947-2 |
| [Icw] Rated Short-time Withstand Current | 19.2 kA 1 s conforming to IEC 60947-2 |
| Mechanical Durability | 10000 cycles |
| Electrical Durability | 2000 cycles at 690 V In; 4000 cycles at 690 V In/2; 5000 cycles at 440 V In; 6000 cycles at 440 V In/2 |
| Power Losses | 15 W |
| Mounting Support | Backplate |
| Upside Connection | Front |
| Downside Connection | Front |
| Connection Pitch | 70 mm |
| Protection Type | L : for overload protection (long time); I : for instantaneous short-circuit protection |
| Trip Unit Rating | 800 A at 50 °C |
| Long-time Pick-up Adjustment Type Ir (thermal Protection) | Adjustable 9 settings |
| [Ir] Long-time Protection Pick-up Adjustment Range | 0.4...1 x In |
| Long-time Protection Delay Adjustment Type Tr | Adjustable 9 settings |
| [tr] Long-time Protection Delay Adjustment Range | 12.5…600 s at 1.5 x Ir; 0.5…24 s at 6 x Ir; 0.7…16.6 s at 7.2 x Ir |
| Thermal Memory | 20 mn |
| Instantaneous Protection Pick-up Adjustment Type Ii | Adjustable |
| [Ii] Instantaneous Protection Pick-up Adjustment Range | 1.5...10 x Ir |
| Earth-leakage Protection | Without |
| Zone Selective Interlocking ZSI | Without |
| Auxiliary Contact Composition | 1 NO/NC |
| Local Signalling | 4 LEDs (red) for fault indicator; 1 LED (yellow) for overload |
| Width (W) | 210 mm |
| Height (H) | 327 mm |
| Depth (D) | 147 mm |
| Product Weight | 14 kg |
| Standards | EN/IEC 60947-2 |
| Product Certifications | IECEE CB Scheme |
| Overvoltage Category | III |
| Electrical Shock Protection Class | Class II on front face |
| Pollution Degree | 3 conforming to IEC 60947 |
| IP Degree Of Protection | IP40 conforming to IEC 60529 |
| IK Degree Of Protection | IK07 conforming to EN 50102 |
| Ambient Air Temperature For Operation | -25…70 °C |
| Ambient Air Temperature For Storage | -50…85 °C |
| Relative Humidity | 0…95 % |
| Operating Altitude | 0...2000 m without derating; 2000 m...5000 m with derating |
| Unit Type Of Package 1 | PCE |
| Number Of Units In Package 1 | 1 |
| Package 1 Height | 30,000 cm |
| Package 1 Width | 40,000 cm |
| Package 1 Length | 60,000 cm |
| Package 1 Weight | 12,506 kg |
| Unit Type Of Package 2 | P12 |
| Number Of Units In Package 2 | 4 |
| Package 2 Height | 44,000 cm |
| Package 2 Width | 80,000 cm |
| Package 2 Length | 120,000 cm |
| Package 2 Weight | 61,024 kg |
| Warranty | 18 months |
